等径球体立方体排布几何验证结构

　　在机械结构设计、物料装填、精密容器排布的工程场景中，等径球体在规则立方空间内的最大装填密度计算，一直是结构工程师做方案验证时绕不开的基础几何问题。很多做颗粒物料包装、精密球轴承组配、模块化球阵定位结构的工程师，在前期方案阶段都会遇到这类边界约束下的几何极值问题——给定固定边长的正立方空腔，放入若干半径完全一致的球体，要求所有球体完全处于空腔内部、球体之间互不嵌入干涉，求解可容纳球体的最大半径，这类计算直接决定了容器的空间利用率、装填件的配合精度，甚至会影响后续设备运行时的物料晃动量、定位结构的接触应力分布。

　　这套几何验证结构以边长100mm的正立方空腔为边界约束，针对3个、5个、6个、7个等径球体的不同装填数量，分别搭建了对应最大半径下的实体排布模型，所有球体的球心位置都经过几何方程求解验证，既保证球体与立方体内壁的最小间隙为零（达到边界极限），也保证相邻球体之间刚好处于相切接触状态，不存在过盈或者多余间隙。做这类排布设计时，不能简单套用面心立方、密排六方的常规晶体装填参数，因为当装填数量较少时，规则密排的晶格结构无法适配立方体的直角边界，会出现球体超出空腔或者空间浪费的情况，必须根据球体数量重新推导球心坐标：比如单球放置时球心与立方体中心重合，半径直接取立方体边长的一半即可；双球放置时两球沿立方体体对角线对称分布，球心距等于两倍球半径，同时两球分别与相邻的三个面相切；而当球体数量增加到5个以上时，会出现中心球与周边球同时接触、周边球同时贴合内壁和相邻球的多约束状态，这时候需要解多元非线性方程组才能得到准确的半径值，手动计算很容易出现边界干涉的错误。

　　从实际工程应用来看，这类几何模型的参考价值覆盖多个领域：在精密轴承设计中，当需要在方形轴承座内布置满装钢球时，可以直接参考对应数量下的球径参数，避免保持架设计时出现钢球卡滞或者间隙过大的问题；在颗粒物料定量包装环节，针对方形包装盒装填球形糖果、药剂丸的场景，通过该模型的排布参数可以快速核算单盒最大装填量，优化包装盒的尺寸设计，减少包装材料的浪费；在精密定位平台的球阵支撑结构设计中，等径钢球在方形安装槽内的排布精度直接决定了平台的支撑刚度和运动平行度，参考经过验证的球心坐标加工安装窝点，可以避免钢球安装后出现高低差、侧向滑移的问题。

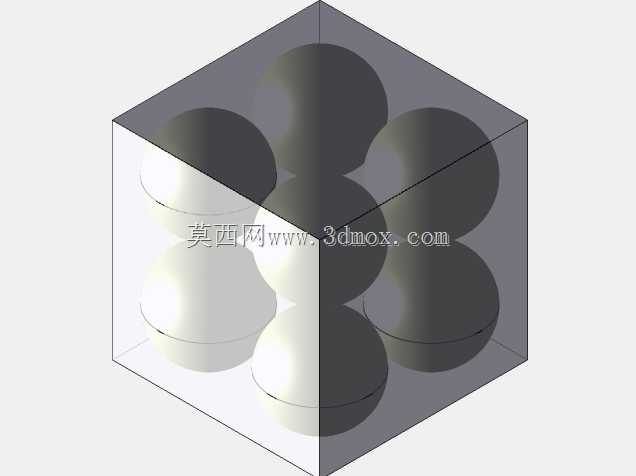

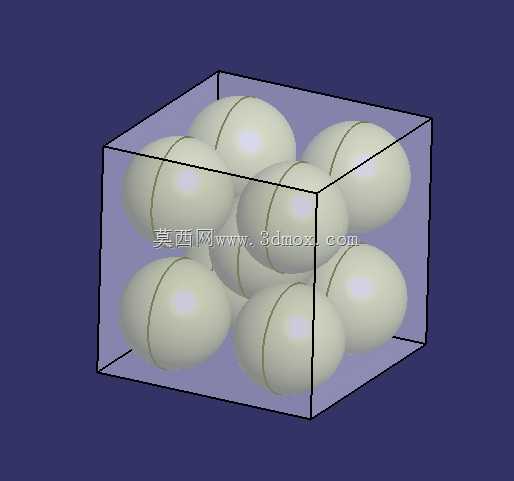

　　建模过程中，首先建立边长100mm的薄壁立方体空腔作为边界参考，将空腔的内壁面设置为干涉检查的固定面，随后根据不同装填数量的求解结果，依次生成对应半径的球体，按照计算得到的球心坐标完成装配。每一种数量的排布方案都经过了实体干涉检查，既没有球体突出立方体外壁的情况，也不存在球体之间的重叠干涉，所有接触位置都处于理想相切状态。需要注意的是，这类极限排布方案在实际加工应用时，需要根据零件的加工公差预留适当的间隙，比如立方体空腔的加工公差、球体的直径公差，通常会将理论计算的球径减小0.02-0.05mm，避免装配时出现卡滞，这也是工程设计和纯几何计算的核心区别——纯几何求解追求极限极值，而工程应用需要兼顾加工可行性、装配便利性和长期使用的磨损余量。

　　很多刚入行的结构工程师在处理这类空间排布问题时，习惯直接套用密排堆积的密度系数来估算尺寸，这种方式在装填球体数量极多的时候误差较小，但当装填数量在10个以内时，边界效应的影响会被放大，估算值和实际可行的最大半径偏差可能超过10%，很容易导致后续加工的零件无法装配。这套经过实体验证的排布模型，可以直接作为小数量等径球立方装填的设计参考，工程师可以根据自身设计的空腔尺寸，按照比例缩放球体半径和球心坐标，快速得到适配自身项目的排布方案，省去反复解方程、反复做干涉检查的重复工作，大幅提升前期方案设计的效率。
