在工业检测与逆向建模场景中,经常会遇到通过三坐标测量、激光扫描等设备采集得到的离散点坐标数据,这类数据通常以CSV格式存储,包含每个测点的XYZ三维坐标信息,如何将这类离散点数据快速导入三维设计环境,生成可编辑的结构化几何特征,是很多结构工程师处理实测数据时的高频需求。本次设计的核心逻辑,就是搭建一套从CSV坐标数据到三维点阵结构的转换映射路径,解决实测点云导入后点位排布混乱、无法直接用于特征构建的问题。
从实际应用场景来看,这类CSV点云导入生成的点阵结构,可覆盖多个工业领域的需求:在传感器标定场景中,可通过导入标准标定板的测点CSV数据,快速生成标定用的靶标点阵,用于视觉传感器、位移传感器的精度校准;在逆向工程场景中,可将扫描得到的工件表面点云CSV数据导入,生成参考点阵用于曲面重构的基准参考;在多孔结构设计场景中,可通过CSV批量定义孔隙中心点坐标,快速生成规则或非规则排布的多孔结构,用于过滤元件、缓冲结构的设计。

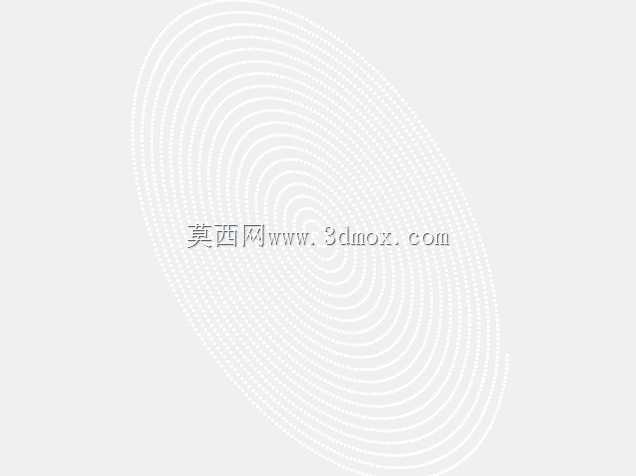

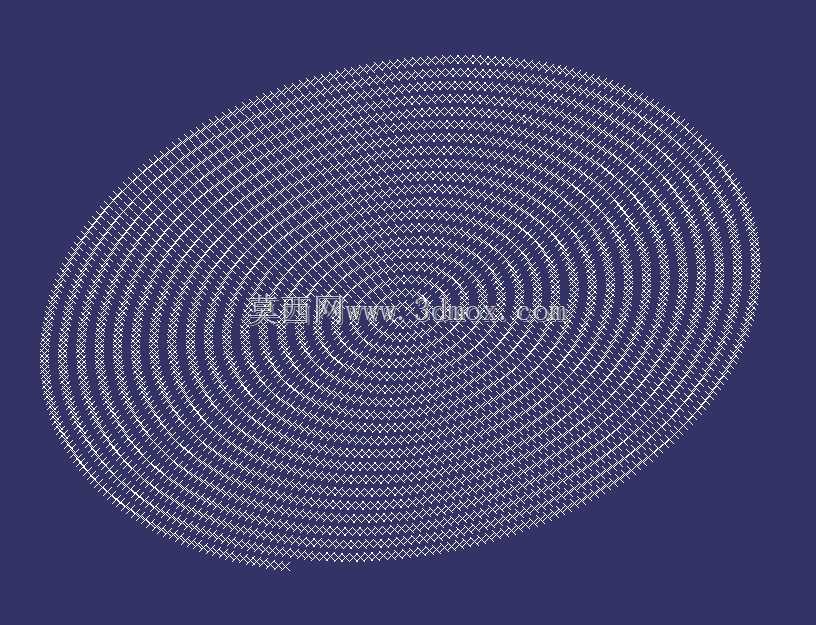

设计过程中首先考虑的是坐标映射的兼容性问题,常规CSV文件存储的坐标值可能存在不同的量纲、不同的坐标原点偏移,因此在导入逻辑中预留了坐标缩放、原点偏移、坐标轴映射的调整空间,可适配不同来源的CSV点数据,避免导入后点位出现比例失真、位置偏移的问题。针对点位的排布逻辑,本次呈现的螺旋点阵结构,是通过极坐标转直角坐标的算法批量生成点位坐标后导出为CSV文件,再通过导入逻辑生成的可视化结构,所有点位严格按照等距螺旋线的轨迹排布,相邻点位的间距保持一致,螺旋圈数、点位密度都可通过调整CSV内的坐标参数灵活修改,不需要重新绘制草图或阵列特征,大幅提升了规则点阵的修改效率。
从安装边界与尺寸适配角度来看,导入生成的点阵结构整体外轮廓为圆形,所有点位都分布在设定直径的圆形区域内,点位的Z向高度保持统一,可直接贴合在平面基准面上使用,不需要额外做位置对齐。如果需要适配非平面的安装面,只需要在CSV文件中对应修改每个点位的Z轴坐标值,导入后即可生成贴合曲面的点阵结构,不需要逐个调整点位位置。在结构强度层面,由于所有点位都是独立的参考点特征,不会生成冗余的实体几何,因此在大点位数量的场景下,模型的文件体积不会过度膨胀,即使导入数千个点位的CSV数据,也能保持流畅的操作响应,不会出现建模环境卡顿的问题。
实际使用过程中,这套导入逻辑还支持点位的后续编辑,导入生成的每个点位都保留了独立的坐标参数,可单独选中某个点位调整位置,也可批量选中特定区域的点位做偏移、删除操作,适配不同的设计调整需求。对比传统的手动逐个绘制点特征的方式,通过CSV批量导入的方式,可将数千个点位的构建时间从数小时压缩到数秒,同时避免手动输入坐标产生的人为误差,保证点位位置与原始测量数据完全一致。在传感器标定应用中,这类精准排布的点阵可作为标准靶标,校准传感器的测量精度,排查传感器的线性度误差;在3D打印的路径规划中,可通过CSV导入打印路径的点位坐标,生成路径参考点阵,校验打印路径的合理性,避免打印过程中出现路径碰撞、轨迹偏移的问题。
设计时还考虑了不同坐标体系的适配问题,支持右手坐标系、左手坐标系的一键切换,可适配不同测量设备导出的CSV坐标数据,不需要手动调整坐标轴方向。针对CSV文件中可能存在的无效数据、空值行,导入逻辑会自动过滤无效行,只提取包含有效XYZ坐标的点位数据,避免导入过程中出现报错中断的问题。对于点位的显示样式,也支持调整点的显示大小、颜色,方便在复杂装配环境中快速识别点阵特征,不会和其他零件的几何特征混淆。在和其他特征的配合上,导入生成的点位可直接作为草图绘制的参考点、阵列特征的驱动点、孔特征的放置点,不需要额外做投影或点位提取操作,可直接融入后续的特征建模流程,打通从实测数据到结构设计的完整数据链路。
