工业检测用集成式传感装置结构设计

　　这款集成式传感装置的结构设计，首先围绕工业现场的实际安装工况做了适配，底部采用带安装孔的一体化平板底座，底座边缘做了圆角过渡处理，避免安装作业时的锐边划伤，底座上预留的四个沉头安装孔可直接配合M6内六角螺栓完成固定，安装孔位的间距公差控制在±0.1mm，能适配多数工业设备机架、生产线旁的安装工位，不需要额外做转接板加工，减少现场安装的加工工作量。装置主体的腔体采用分体式拼接结构，下半部分为承载基座，上半部分为功能盖板，两者之间通过止口定位配合，拼接缝处预留了密封胶条的安装槽，可满足IP54级的防护要求，适配车间内存在少量粉尘、切削液飞溅的作业场景。主体腔体侧面设置了快插式气路接口，可直接对接外径6mm的工业PU气管，

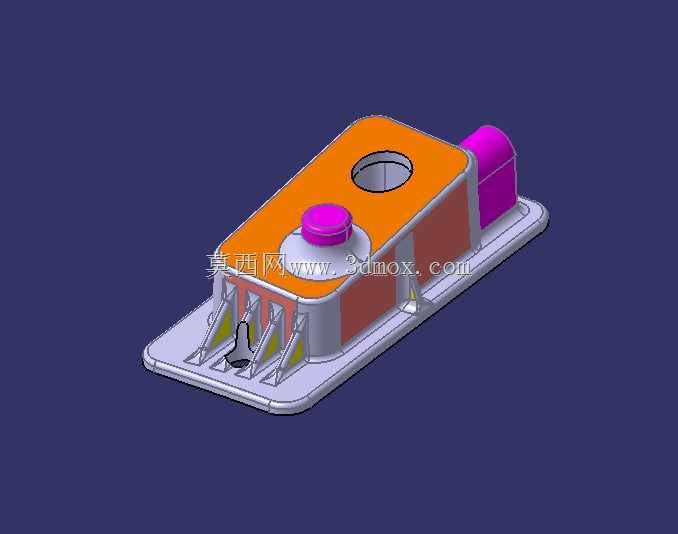

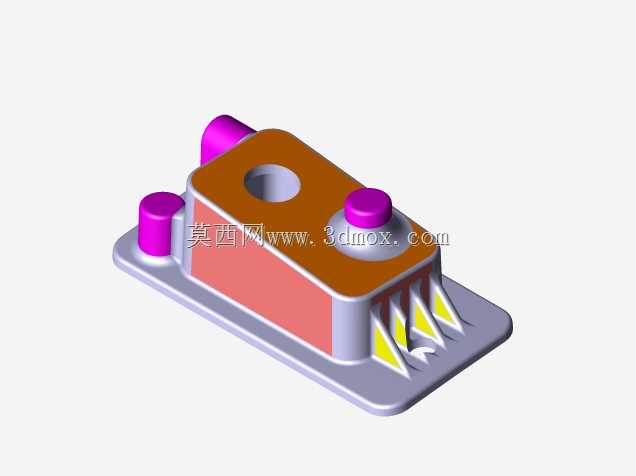

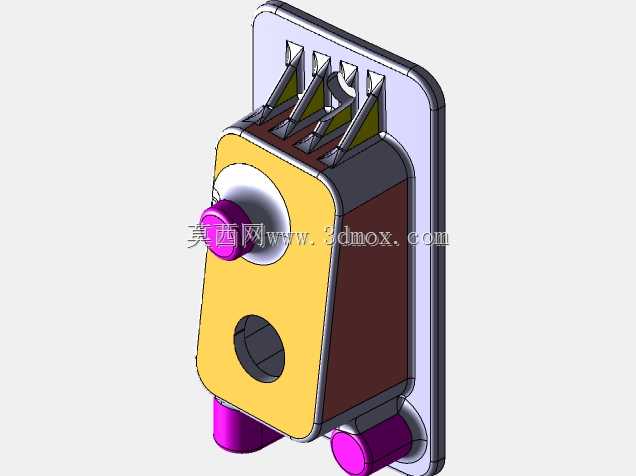

　　不需要额外做接头转换，接口内部集成了单向阀结构，在拔插气管时不会出现管路泄压的问题，方便现场的维护拆装。腔体顶部设置了两个功能接口，其中居中的圆形沉孔为检测探头的安装位，沉孔的深度和直径公差按照H7级精度设计，可直接拧入标准规格的检测探头，不需要额外做定位调整，旁边的紫色旋钮组件为参数调节结构，旋钮表面做了防滑滚花处理，操作人员佩戴劳保手套也可完成参数微调，旋钮下方设置了档位定位结构，调节时会有清晰的档位反馈，避免出现参数误调的问题。装置侧端突出的紫色腔体为信号处理模块的独立安装仓，和主腔体之间设置了屏蔽隔板，可避免主腔体内气路、电路的信号干扰，保证检测信号的传输稳定性，信号仓侧面预留了航插接口，可直接对接标准的M12工业连接器，

　　完成电源和信号的传输，航插接口采用防呆设计，不会出现插反的问题。在结构强度设计上，主体腔体的壁厚设置为2.5mm，底座和腔体连接的位置设置了三角形加强筋，一共6条加强筋均匀分布在腔体四周，可承受10g的冲击载荷，适配设备运行时产生的振动工况，不会出现腔体开裂、安装松动的问题。装置的整体外形尺寸控制在长120mm、宽80mm、总高度65mm的范围内，安装时只需要预留150mm*100mm的平面安装空间，上方预留30mm的操作空间即可完成安装和后续的参数调节，不会占用过多的设备安装空间，可集成在自动化生产线的检测工位、设备的状态监测点位，完成压力、位置、流量等参数的实时检测，检测到的信号可直接传输给设备的控制系统，完成对应的动作反馈，

　　比如工件到位检测、管路压力异常报警、设备运行状态监测等场景。在设计过程中，所有的安装接口都采用工业领域通用的标准规格，不需要定制特殊的连接件，后期维护时可直接替换标准配件，降低维护成本，腔体内部的元器件安装位采用模块化设计，不同功能的检测模块可直接替换安装，不需要改动整体的外壳结构，可适配不同检测参数的使用需求，提升了结构的通用性。底座的安装面做了平面度处理，平面度公差控制在0.05mm以内，安装后不会出现装置倾斜的问题，保证检测探头的检测方向和被测点位的对齐精度，减少安装误差带来的检测精度偏差。
