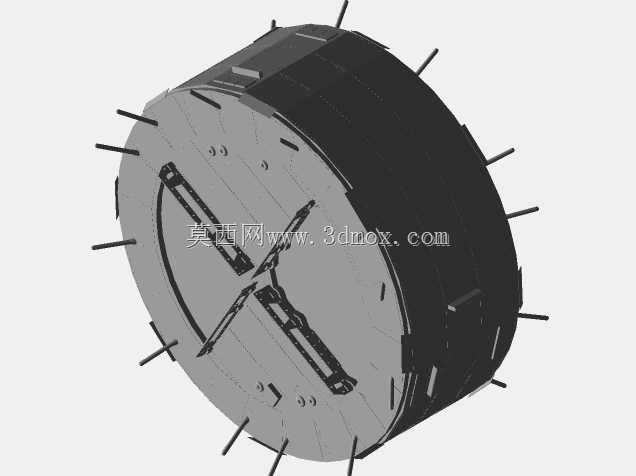

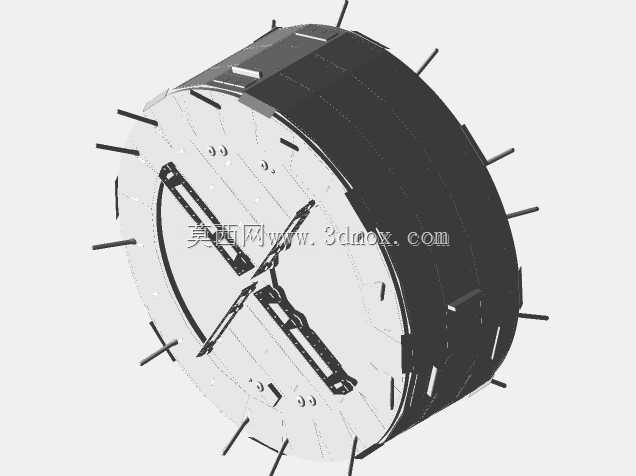

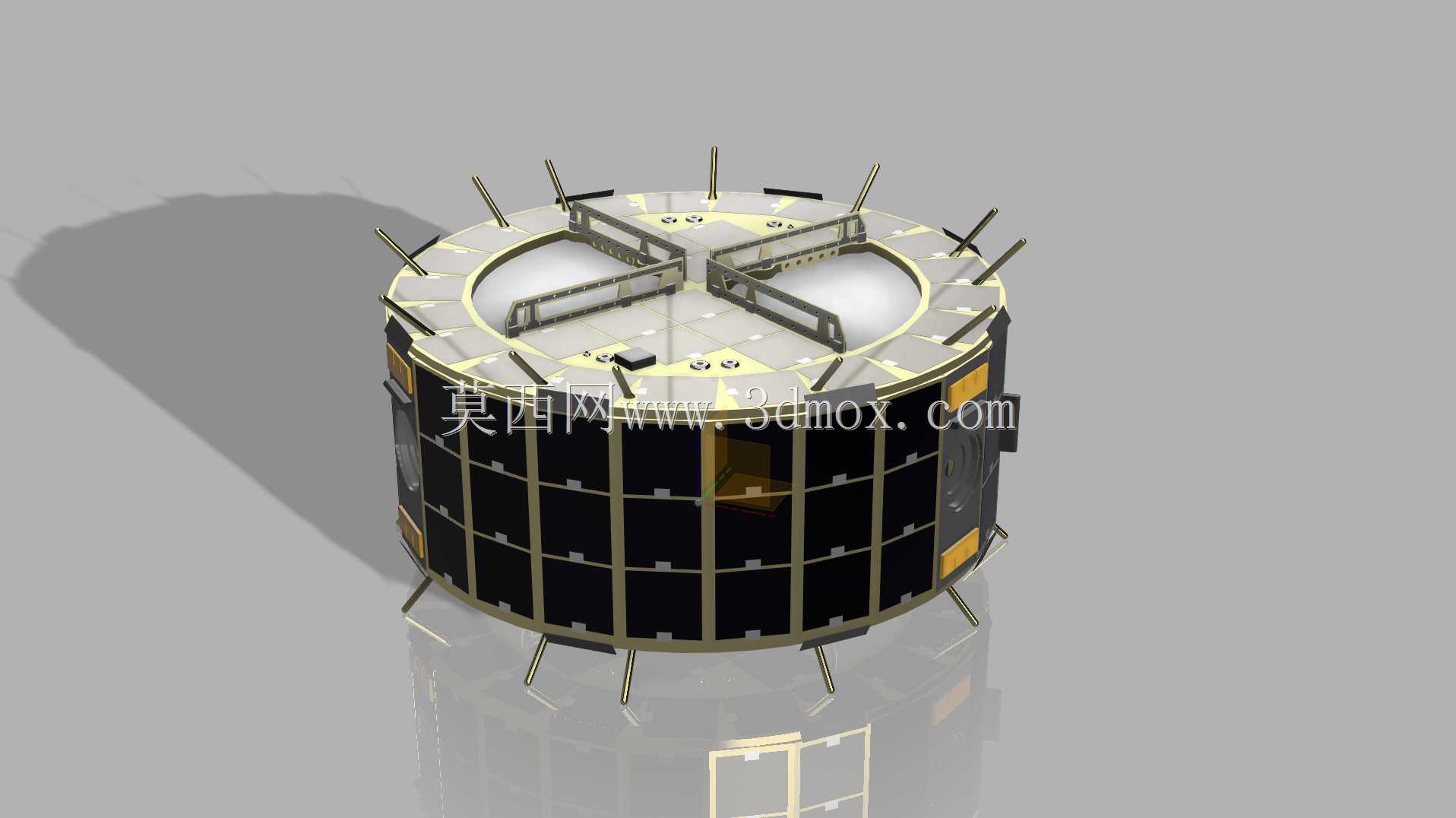

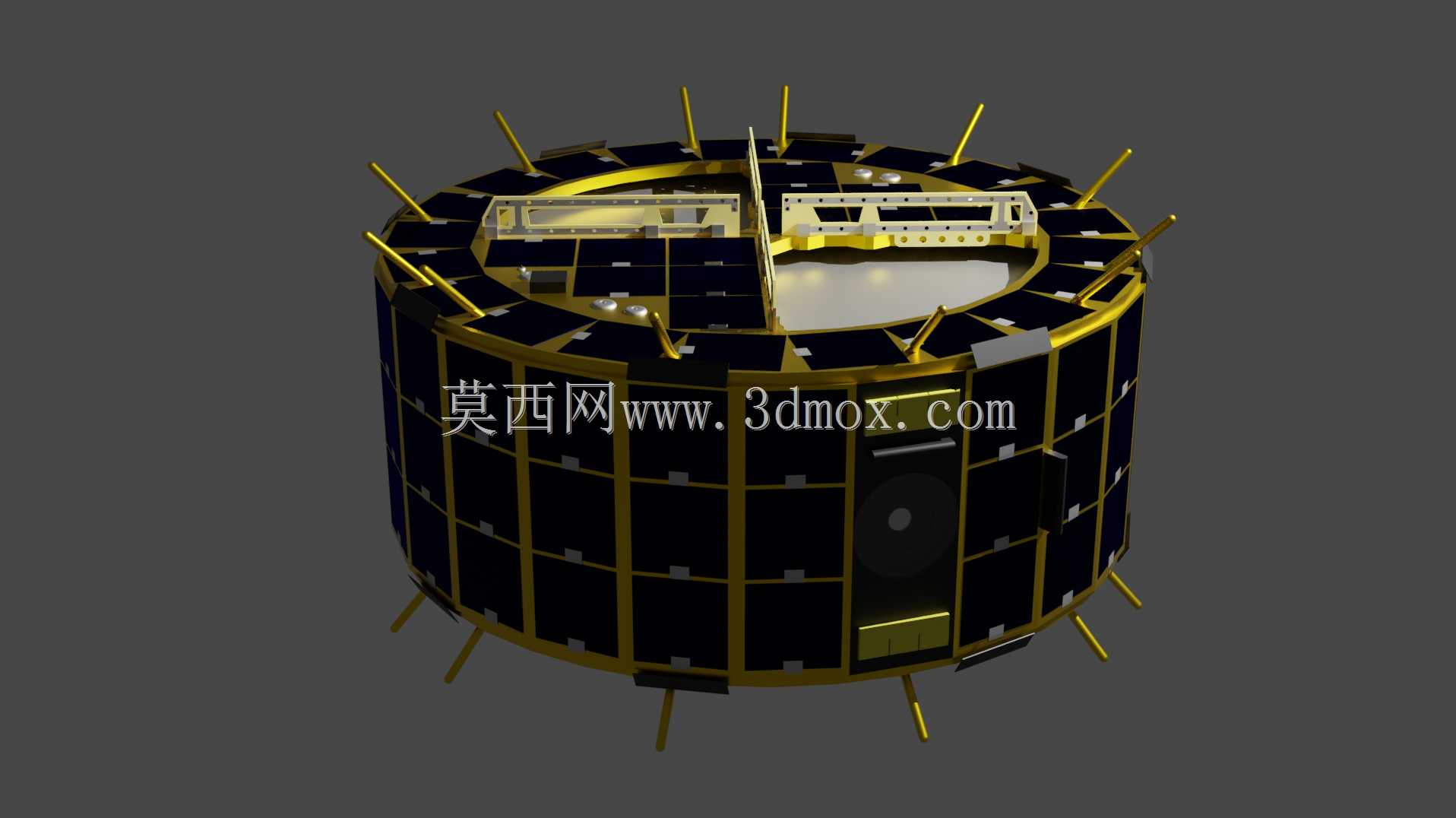

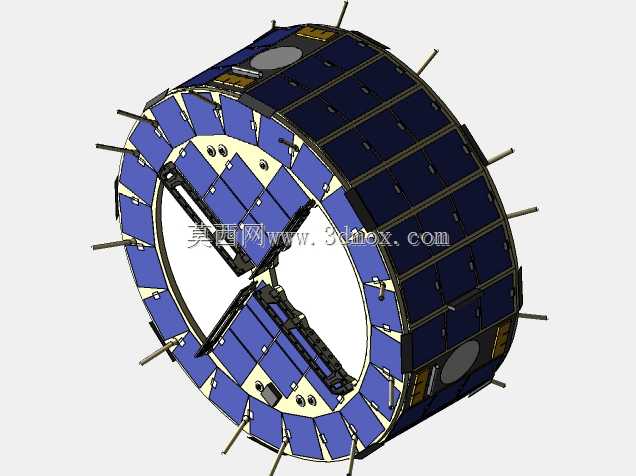

小行星探测巡视器密涅瓦II-1b结构模型

　　该模型还原的是搭载于小行星采样返回任务的小型巡视探测装置，这类装置的核心应用场景是无大气微重力天体表面的就位探测作业，区别于地面轮式巡视设备，微重力环境下不存在传统轮式行走的抓附摩擦力，因此该装置采用跳跃式移动方案，依靠内置的旋转质量块产生的反作用扭矩实现星表短距跳跃移动，完成预定探测点位的转移。从结构设计逻辑来看，整体采用圆柱式构型作为主承力框架，这种构型的核心优势是在发射阶段可充分利用运载器的搭载舱内圆柱型安装空间，最大化利用有限的搭载容积，同时圆柱对称结构在跳跃着陆时不存在姿态倾覆的方向性风险，无论以哪个周向角度接触星表，都能快速通过内置的姿态调整机构恢复工作姿态。外表面覆盖的分块式结构为星表作业的能源供给单元，

　　采用沿圆柱周向满铺的布置方案，无需额外设置对日定向驱动机构，无论巡视器处于何种周向姿态，总有对应朝向太阳方向的单元能够输出电能，大幅降低了机构复杂度，提升了深空探测任务的可靠性。周向均匀伸出的针状结构为多类探测载荷的安装基座，同时兼具着陆缓冲与星表接触感知功能，每根针状构件内部集成了接触式传感单元，在着陆瞬间可快速采集接触力数据，为内置的姿态控制系统提供触地反馈信号，判断是否完成稳定着陆。顶部的开槽区域为探测载荷的安装舱位，可根据任务需求搭载光学成像、温度采集、星壤成分分析等不同功能的探测模块，安装接口采用标准化快拆设计，可在地面总装阶段快速完成不同载荷模块的更换适配。从安装边界来看，

　　整体圆柱构型的外径与高度严格匹配搭载主探测器的搭载舱预留安装空间，外伸的针状构件在发射阶段处于收拢锁定状态，入轨分离前通过火工解锁装置释放展开，展开后的外伸尺寸不会超出主探测器分离过程的安全间隙，避免分离过程中发生结构干涉。结构设计上充分考虑了微重力环境下的受力特性，所有外覆构件均采用轻量化的高强度复合材质，整体质量控制在严苛的搭载质量上限以内，同时能够承受发射阶段的高频振动与冲击载荷，不会出现结构共振损坏的问题。周向布置的三个光学成像单元沿圆周方向呈120度均匀分布，无需设置转动云台即可实现360度周向视场覆盖，既降低了机构故障风险，也能在跳跃移动过程中连续采集周边星表影像，为地面控制团队提供巡视器周边的地形数据，

　　支撑后续跳跃路径的规划。模型还原过程中严格遵循公开的工程结构参数，对内部的承力框架布局、载荷安装点位、能源单元排布、外伸构件的安装角度都做了精准复现，可用于深空探测相关的结构设计参考、探测任务原理演示、航天科普场景的展示使用，也能为同类微重力环境作业的小型探测装置结构设计提供构型参考。这类小型巡视探测装置的设计难点在于在极小的体积与质量限制下，集成能源、控制、探测、移动等全部功能模块，同时要在无维护的深空环境下保证足够的任务可靠性，因此在结构设计上尽可能减少活动部件数量，用构型优化替代复杂机构功能，是航天产品设计中极简设计思路的典型体现，其圆柱对称构型、周向能源布置、无云台全景成像、针状触地缓冲传感等设计思路，也可推广应用到其他微重力天体探测、狭小空间内作业的小型探测设备研发中，为同类产品的结构布局提供可参考的工程实现路径。
