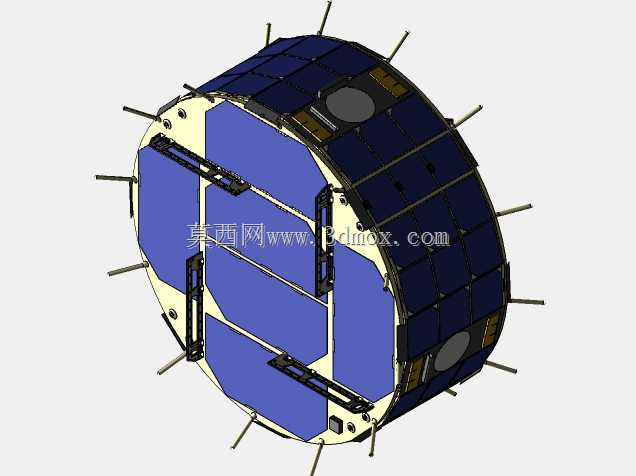

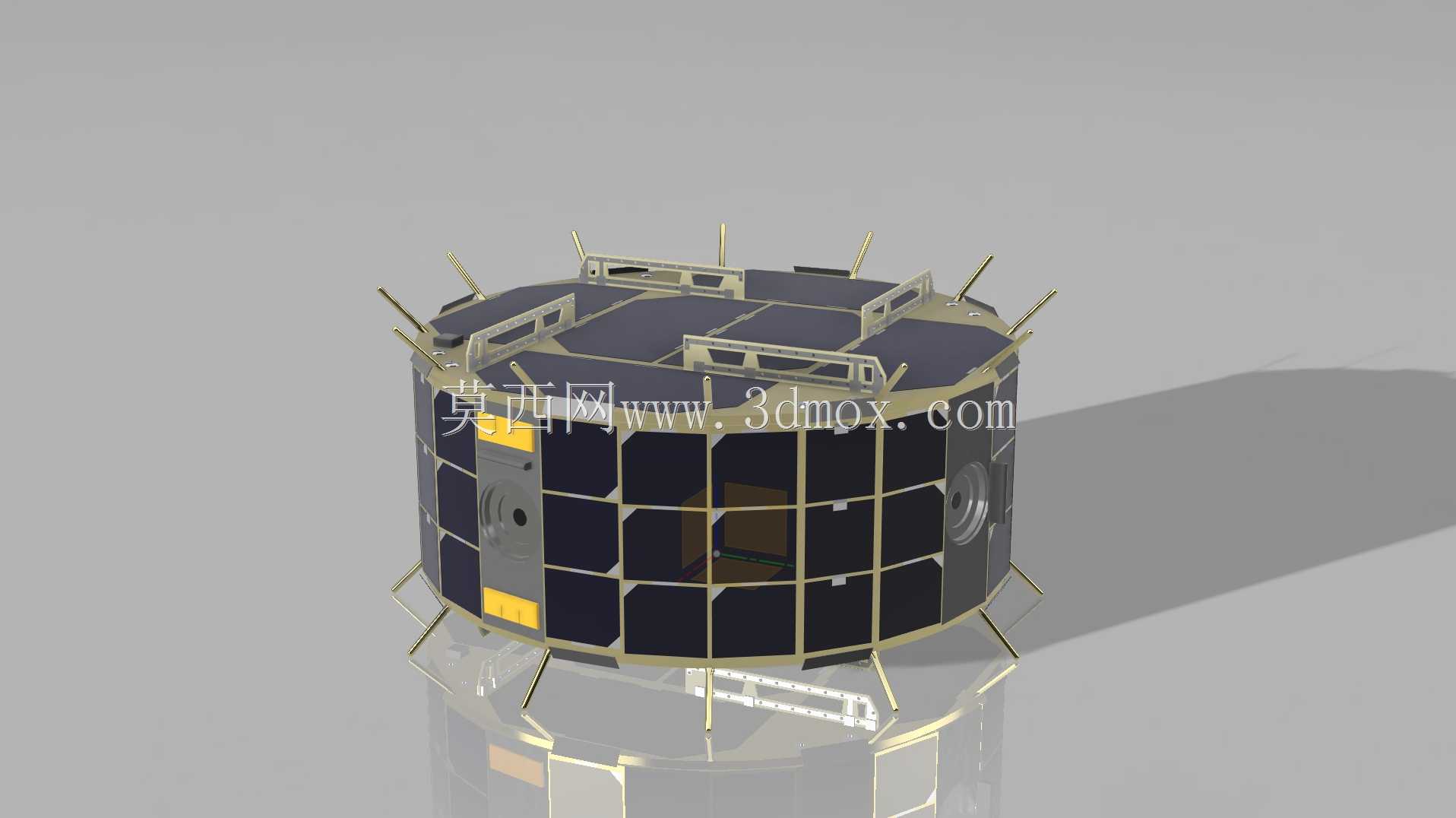

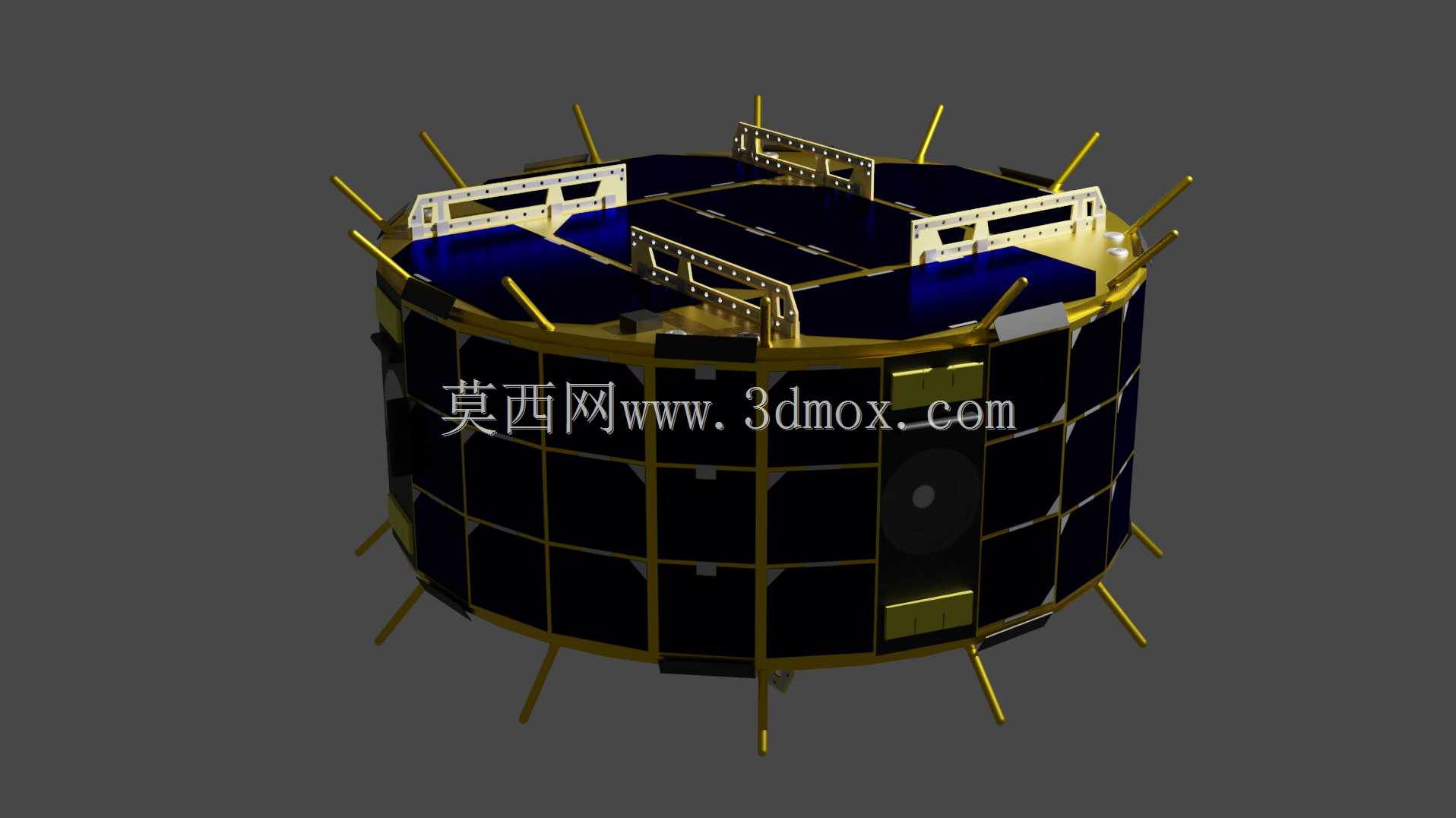

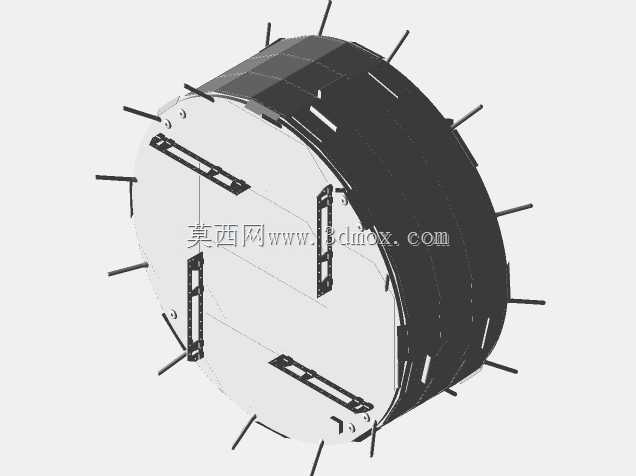

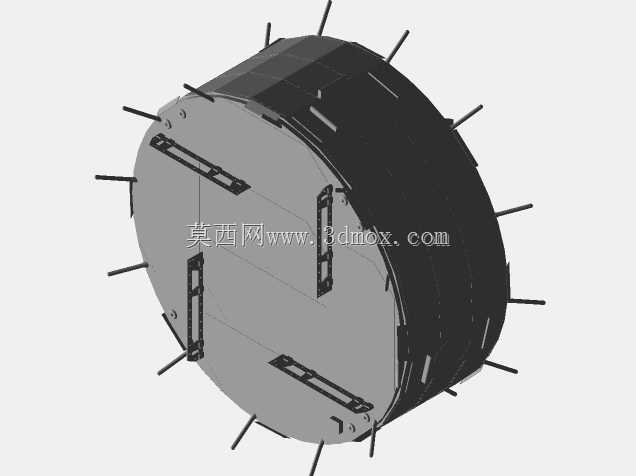

小行星探测搭载密涅瓦-II-1a巡视探测装置

　　深空探测领域中，小行星表面巡视探测载荷的设计一直是航天结构设计的难点分支，这类搭载在主探测器上的小型巡视装置，需要在极小的体积与重量边界内，完成表面移动、环境感知、数据采集等多重任务，密涅瓦-II-1a作为随隼鸟二号部署到龙宫小行星表面的探测装置，其结构设计的细节对同类微小型深空探测载荷的开发有很高的参考价值。从实际应用场景来看，这类小型巡视器不需要传统巡视器的大行程行走机构，依托小行星极低的重力环境，采用跳跃式移动方案即可完成表面多点位探测，因此整体结构不需要预留复杂的轮系悬挂空间，整体采用近似圆柱的构型，最大化利用主探测器搭载舱的内部安装空间，外轮廓的所有凸起结构都经过包络校验，不会在发射、地火转移、小行星接近、分离部署的全流程中与主探测器的分离机构、搭载舱内壁发生干涉。从功能特性来看，装置外表面覆盖的深色区块是太阳能电池铺设区域，多块电池片沿圆柱周向均匀排布，保证装置在任意姿态着陆后，都有至少三分之一的电池片能够朝向太阳方向获取能源，不需要额外配置复杂的姿态调整机构来对日定向，大幅降低了结构复杂度与故障概率。周向伸出的多根金色支杆有多重作用，首先是在着陆接触小行星表面时起到缓冲作用，支杆的长度经过精确计算，能够保证装置着陆时不会出现外表面太阳能电池直接磕碰岩质表面的情况，其次支杆作为跳跃移动的施力结构，配合内部的旋转质量块产生的力矩，能够在低重力环境下完成起跳、转向、落点调整的动作，同时部分支杆集成了表面温度传感器、

　　接触式岩性探测元件的安装位，不需要额外在主体结构上开孔安装探测元件，减少了壳体的密封难度。装置顶部的两处白色框架结构是与主探测器分离机构的对接接口，接口的定位精度控制在毫米级，保证分离动作的初始姿态偏差在设计允许范围内，不会因为对接偏差导致分离后初始角速度过大，无法完成后续的着陆控制。顶部的深色区块是通信天线的安装区域，采用低剖面的贴片天线设计，不需要额外架设天线桅杆，进一步压缩了整体的高度尺寸，满足搭载舱的安装边界要求。从设计思路来看，整个装置的结构设计完全围绕极小体积、极高可靠性、低重力环境适配三个核心目标展开，没有任何冗余的结构件，所有外露的结构件都同时承担至少两项功能，比如周向的金色框架既是太阳能电池片的压紧固定结构，

　　也是内部电子舱的加强筋，同时还作为装置热控系统的散热肋片，将内部电子设备工作产生的热量辐射到外部空间，不需要额外配置独立的散热结构，进一步降低了整体重量。在安装边界的设计上，装置的整体外径、高度都严格匹配主探测器搭载舱的圆柱形安装空间，所有外伸支杆的末端都在同一个虚拟圆柱包络面内，安装时不需要额外调整支杆姿态，直接沿轴向推入搭载舱即可完成对接，大幅降低了总装阶段的操作难度。这类微小型深空探测载荷的结构设计逻辑，和地面工业设备的设计逻辑有很大差异，地面设备往往预留充足的安全余量与扩展空间，而深空探测载荷需要在克级的重量限制下完成所有预定功能，每一处结构的厚度、材料选型都经过多轮迭代优化，比如壳体采用碳纤维复合材料铺层成型，

　　在保证结构强度能够承受发射阶段过载的前提下，尽可能降低壳体重量，内部的电子舱采用一体化铣削的铝合金框架，既作为各电路板的安装基准，也作为整体结构的承力骨架，将外部载荷均匀传递到各个安装点，避免局部应力过大导致结构损坏。从实际探测用途来看，该装置部署到小行星表面后，主要完成小行星表面温度场测量、表层岩石物性探测、低重力环境下表面移动特性验证几个核心任务，所有探测元件的安装位置都经过视场与接触范围校验，保证在跳跃移动停稳后，探测元件能够有效接触或观测目标区域，不会被自身结构遮挡。装置表面的两处金色矩形块是光学标识点，用于主探测器在抵近观测时识别装置的位置与姿态，辅助完成分离过程的视觉监测，同时也能在装置着陆后，帮助主探测器从轨道上定位装置的落点，获取装置的移动轨迹数据。整个结构没有设计专门的着陆缓冲机构，依靠外伸支杆的弹性变形与自身的低重力特性，就能吸收着陆时的冲击能量，经过冲击仿真验证，在设计允许的最大着陆速度下，支杆的变形量在弹性范围内，不会出现塑性变形或断裂，同时传递到内部电子舱的冲击过载在元器件的承受范围内，不会造成电子设备损坏。
