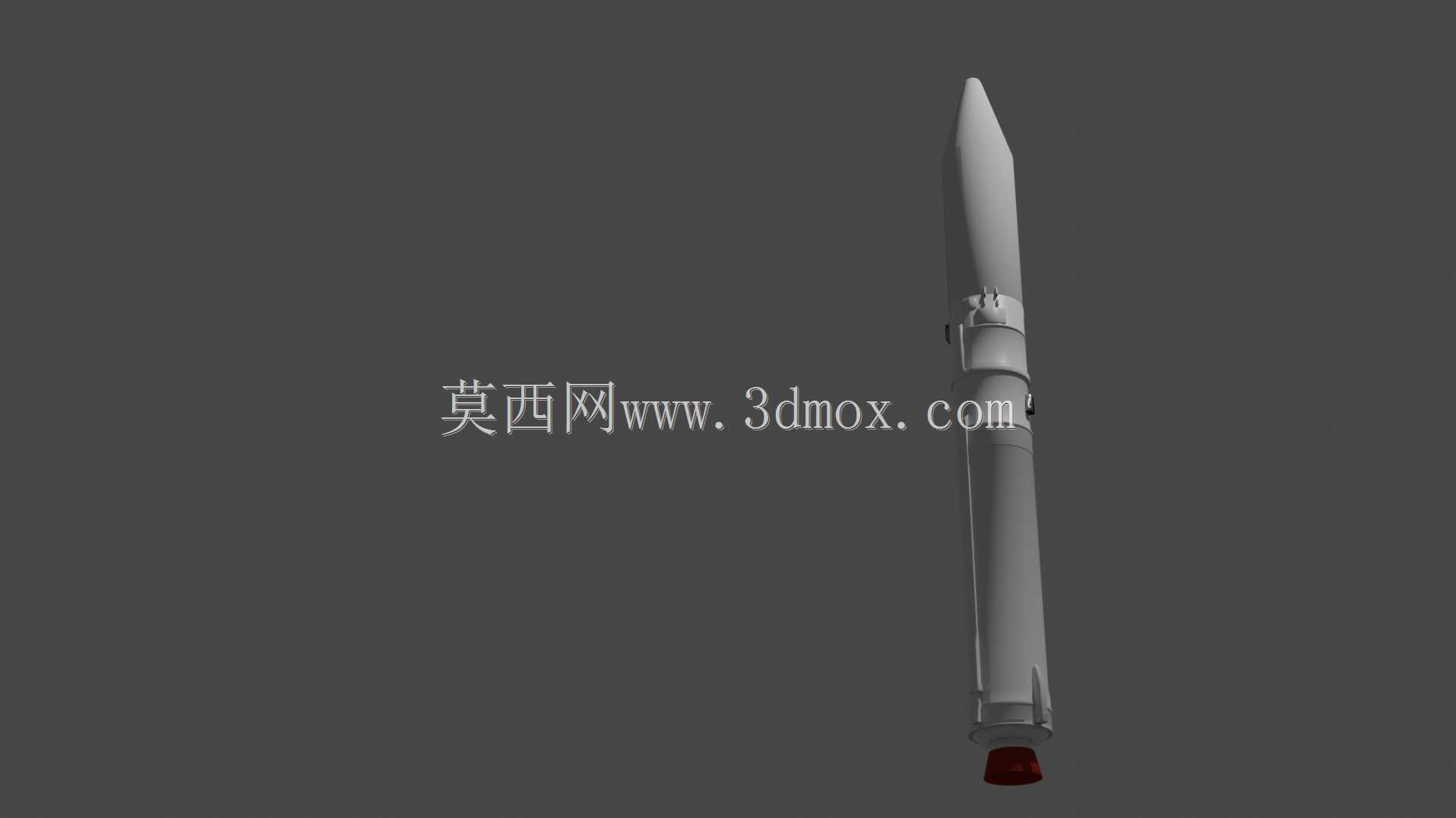

日本艾普斯龙固体运载火箭结构建模

　　本次建模的固体运载火箭，核心定位为中小型航天载荷发射载具，主要承担近地轨道小型科学卫星、技术试验载荷的部署任务，替代原有M-V系列固体火箭的发射职能，适配日本宇宙航空研究开发机构的低成本快速发射需求。从实际应用场景来看，该型火箭可适配内陆发射场的小倾角轨道发射任务，无需复杂的推进剂加注流程，发射准备周期较液体火箭缩短70%以上，能够快速响应应急载荷发射、星座补网等时效性要求较高的发射任务。

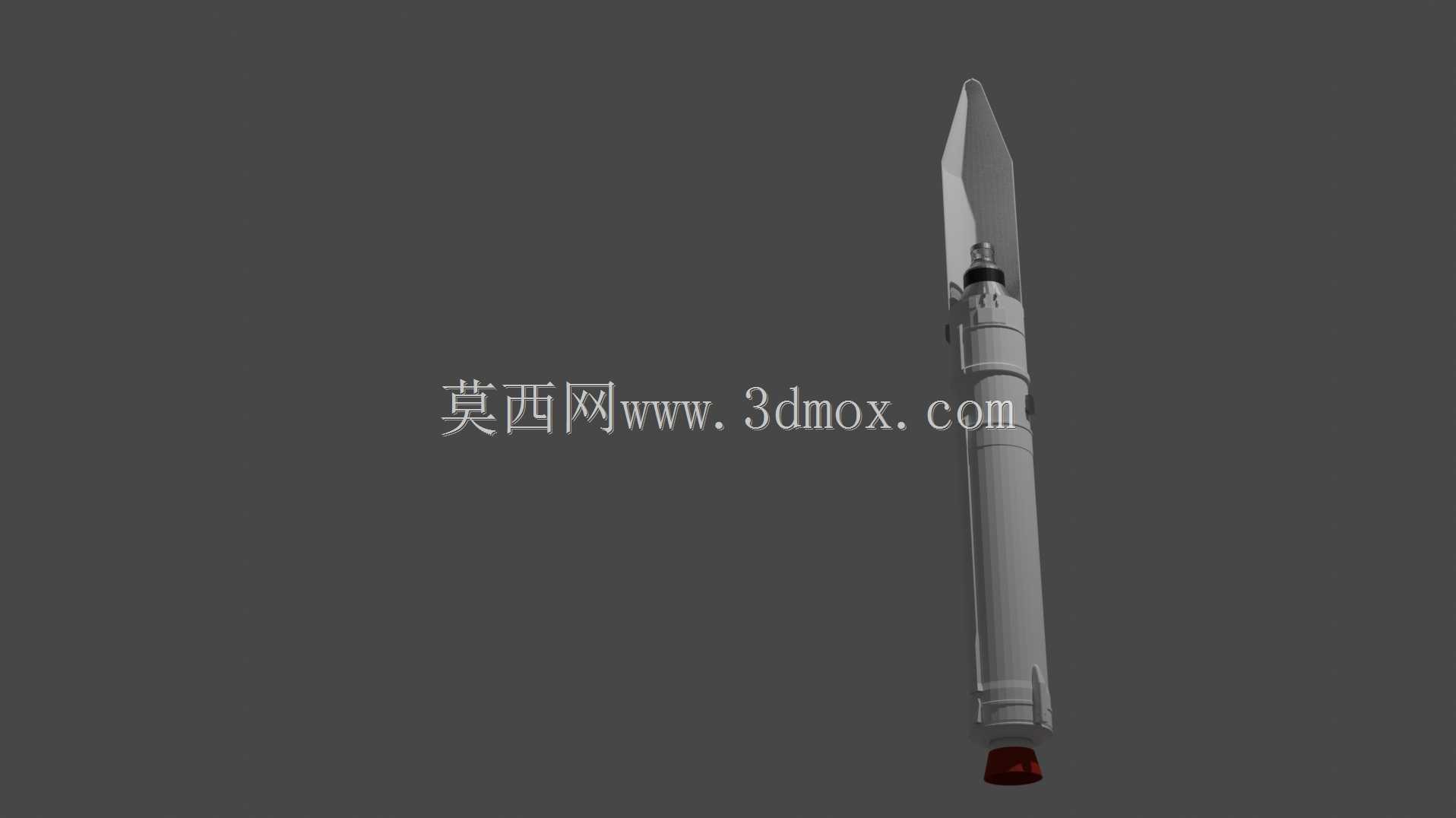

　　从功能特性层面拆解，整箭采用全固体推进剂构型，各级发动机采用串联布局，箭体结构从上至下依次为载荷整流罩、三级固体发动机、级间段、尾段与伺服机构。整流罩采用钝锥头型设计，能够在跨音速飞行阶段降低激波阻力，内部预留标准的载荷安装接口，可适配不同规格的小型卫星支架，整流罩分离采用线性聚能切割索加分离弹簧的组合方案，分离冲击载荷控制在卫星设备可承受的阈值范围内。各级发动机的壳体采用高强度合金钢旋压成型，在保证结构强度的前提下尽可能降低结构死重，喷管采用柔性摆动喷管设计，通过伺服机构驱动喷管摆角实现飞行姿态控制，无需额外设置侧喷流姿控发动机，简化了箭体管路与控制系统布局。

　　建模过程中首先梳理了整箭的安装边界与尺寸链逻辑，整箭长径比控制在18左右，避免长细比过大导致的箭体弹性振动问题，各级段的连接面采用统一的法兰对接基准，级间分离面设置导向销与爆炸螺栓安装位，保证分离过程的同轴度。尾段设置4片对称分布的稳定尾翼，翼面采用后掠翼设计，在起飞初速较低的阶段提供足够的气动稳定力矩，尾翼与箭体的连接采用嵌入式安装结构，翼根处设置加强筋，承受飞行过程中的气动载荷与振动冲击。

　　设计思路上优先还原了固体火箭的结构逻辑，没有过度追求外观曲面的顺滑而忽略实际工程结构：比如箭体表面的管路走线槽、传感器安装座、级间段的电缆导向孔都做了对应建模，整流罩上的分离面标识、箭体外部的保温层包覆台阶也按照实际结构比例还原。在尺寸匹配上，各级发动机的直径逐级递减，一二级级间段采用杆系结构降低结构重量，同时保证发动机喷管在分离前有足够的热防护空间，避免二级发动机点火时的高温燃气灼烧一级发动机顶部结构。

　　从结构设计从业者的视角来看，这类固体火箭的建模核心难点在于气动外形与内部结构的平衡：头锥的曲率需要兼顾阻力特性与整流罩内部容积，不能为了减阻过度压缩锥角导致载荷安装空间不足；各级段的质量分布需要严格对齐质心轴线，避免飞行过程中出现过大的偏航力矩；尾段的伺服机构安装座需要预留足够的操作空间，方便地面总装阶段的调试与检测。建模过程中对箭体的各个分离面做了独立的零件拆分，可直接用于后续的分离仿真、结构强度校核工作，也可作为航天科普、发射流程演示的基础模型使用。

　　在安装边界的处理上，整箭的底部发射对接面按照标准发射台接口尺寸建模，设置了定位销孔与压紧面，可适配常见的小型运载火箭发射台支撑结构，尾喷管的出口端面距离箭体底部有足够的安全距离，避免发动机点火时的高温燃气直接冲刷发射台设备。箭体表面的所有凸起结构都做了气动修形，比如传感器安装座采用流线型外壳，降低飞行过程中的气动加热与阻力增量，电缆罩采用半埋式安装，与箭体蒙皮的贴合面设置密封胶条安装槽，满足飞行过程中的防雨、防热要求。
