FDM打印灯丝卷轴自动进给装置

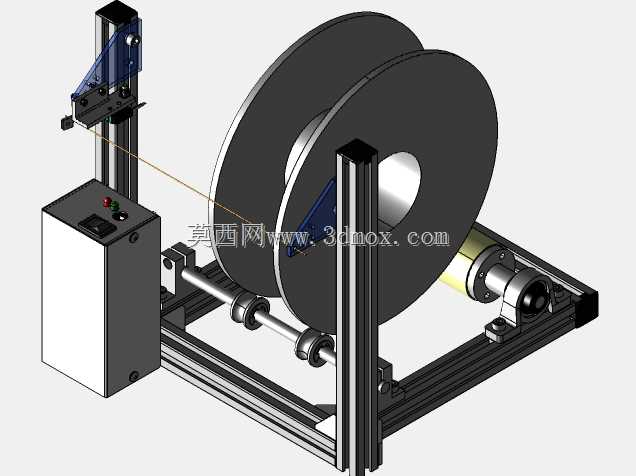

　　在桌面级FDM熔融沉积成型作业场景里，耗材送料的稳定性直接决定打印成品的层间结合强度与表面成型质量，不少使用者都遇到过料卷转动卡滞、送丝张力波动导致的断丝、出料不均、层厚错位问题，这套灯丝卷轴进给装置就是针对这类痛点做的结构设计，核心目标是实现耗材的恒张力主动送进，替代传统被动拖料的料架结构。整套装置的支撑框架采用工业铝型材拼接搭建，型材槽位直接兼容标准T型螺母安装，不需要额外做焊接或者定制机加工底座，现场组装时可以根据实际摆放空间调整型材的裁切长度，安装边界灵活，常规桌面放置的版本整体占地尺寸控制在400mm×300mm×350mm范围内，不会占用过多打印设备旁的操作空间，料卷轴的支撑轴采用悬臂式安装结构，轴端配置带座轴承支撑，

　　转动阻尼可以通过轴端的锁紧螺母微调，避免料卷惯性过大导致的多余耗材松脱垂落。装置的动力输出端搭配步进电机作为驱动源，通过同步带传动带动料卷轴做主动旋转，传动部分选用GT2规格188mm周长的同步带，传动间隙小、运行噪音低，不会在送料过程中产生额外的振动传导到导丝路径上；导丝端配置了垂直布置的导向调节机构，导向轮的位置可以上下微调，适配不同安装高度的3D打印机进料口，导向通道内做了圆角过渡处理，避免耗材表面被刮削产生碎屑，堵塞打印机的挤出喉管。从功能逻辑上看，这套装置可以配合常用的步进驱动单元与开源控制板实现送料速度的匹配，根据打印机挤出端的送料速率同步调整料卷的转动速度，始终保持丝材路径上的张力处于稳定区间，

　　既不会因为张力过大拉扯丝材导致挤出不足，也不会因为张力过小出现丝材缠绕、打结的问题。设计过程中特意将控制箱体集成在机架的侧端位置，箱体上预留了启停开关、状态指示灯与调速调节旋钮，不需要外接额外的控制盒，现场接线时只需要接入对应电源与信号端口即可投入使用，控制箱体的外壳采用薄板折弯加工，边角做了倒角处理，避免操作时剐蹭，箱体内部预留了驱动板、电源模块的安装位，接线端子都做了标识，后期维护更换配件不需要重新梳理线路。料卷的安装位做了快拆设计，更换不同规格、不同颜色的耗材卷时，只需要松开轴端的快拆旋钮就能取下料卷，不需要拆解整个支撑结构，适配市面上绝大多数1kg装的标准FDM耗材卷，料卷挡片的位置可以根据料卷的实际宽度做轴向调整，

　　避免料卷在转动过程中出现轴向窜动，导致丝材偏移导向轮。导丝机构的末端还预留了传感器安装位，可以根据使用需求加装断丝检测模块，当丝材耗尽或者出现断丝情况时，能及时向打印机发送暂停信号，避免设备空打浪费成型时间与耗材。整套结构的受力点都做了加强处理，铝型材的拼接位置采用角件加固，电机安装板采用厚板材加工，避免电机运行时产生共振，支撑脚位置可以选配防滑橡胶垫，放置在光滑的工作台面时不会因为设备运行产生移位。实际使用过程中，这套装置不仅可以配套桌面级FDM打印机使用，也可以适配其他需要丝状耗材恒张力送进的加工场景，只需要调整驱动参数与导向轮尺寸就能适配不同线径的丝状物料，结构的拓展性较强，所有的安装孔位都按照标准件规格设计，后期更换配件不需要定制非标零件，维护成本较低。
