桌面四锁充电头RAM安装适配支架结构

　　做车载和桌面外设固定结构设计的工程师，大概率都接触过RAM标准的球头固定系统，这套1英寸球头的固定方案凭借极强的场景适配性，在车载支架、桌面工位外设固定、工业设备临时挂载领域应用极广，但很多时候现成的RAM支架没办法直接匹配我们需要挂载的功能部件，这时候就需要针对性设计适配转接结构，这个四锁充电头的安装适配器就是针对这类场景开发的转接件。

　　先从实际应用场景说起，日常车载中控区域的手机、便携导航设备固定，或者桌面工位上的便携充电终端、小型传感显示模块固定，很多时候我们会选用四锁结构的无线充电头作为终端固定+供电的一体化部件，但这类充电头本身没有预留RAM球头的安装接口，直接粘接或者捆扎的固定方式不仅可靠性差，车辆行驶颠簸或者桌面误碰的时候很容易出现移位、脱落，还没办法调整角度，使用体验很差。这个适配器就是专门解决这个匹配问题的，一端对接标准RAM安装底座的接口，另一端对接四锁无线充电头，不需要对原有充电头或者RAM支架做破坏性改装，就能实现可靠连接。

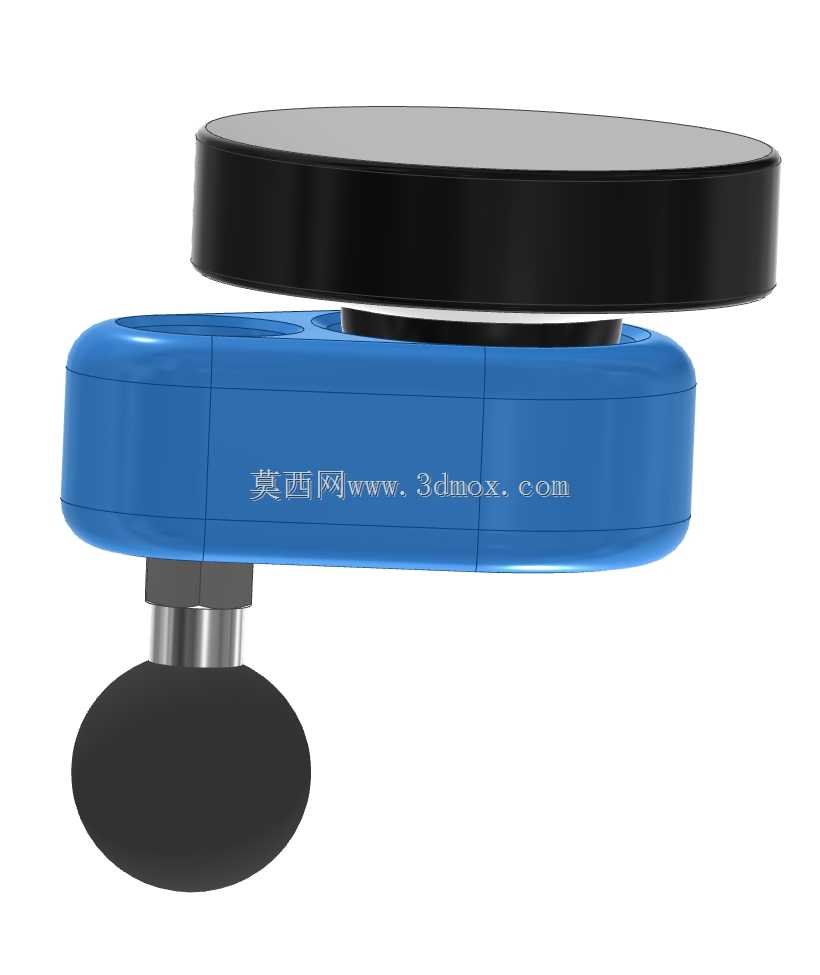

　　从功能特性上看，这个转接结构的核心是做两个标准接口的刚性衔接，靠近球头的一侧做了抱叉式的球头夹持结构，和RAM原厂的球头夹座尺寸完全匹配，球窝的弧度、夹持间隙都按照1英寸标准球头的公差做了适配，拧紧锁紧结构之后可以实现任意角度的悬停，不会因为挂载充电头和终端设备的重量出现低头、滑移的问题。靠近充电头的一侧是大直径的贴合安装面，平面度控制在0.1mm以内，和四锁充电头的背部安装面完全贴合，安装的时候配合螺纹锁固胶使用，能避免长期震动下连接螺栓松脱，毕竟车载场景下持续的低频震动很容易让普通螺纹连接出现松动，设计的时候特意预留了螺栓沉孔，螺栓锁紧之后头部不会突出安装平面，不会和充电头的内部结构产生干涉。

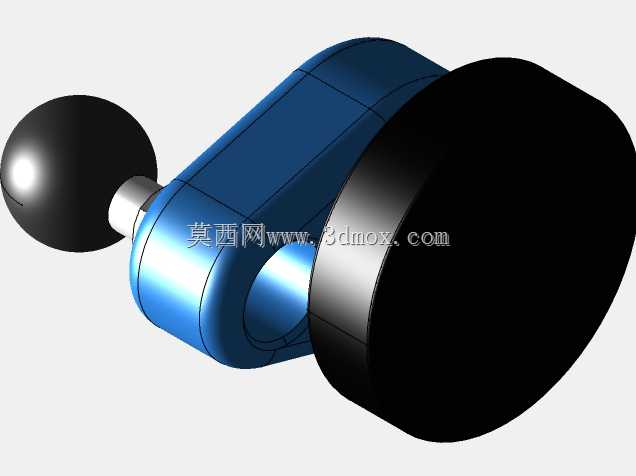

　　说到设计思路，整个结构做建模的时候最先确定的是两个安装接口的位置度，球头的旋转中心和充电头安装面的中心同轴度控制在0.2mm以内，避免安装之后出现重心偏移，导致球头夹持部位受力不均，长期使用出现单侧磨损。连接臂的部分做了弧形的过渡结构，没有用生硬的直角连接，一方面是减少应力集中，毕竟支架调整角度的时候连接臂会承受一定的弯曲应力，弧形过渡能把应力分散到整个臂身，不会在转角位置出现应力断裂的问题；另一方面弧形结构也能给充电头的接线部位留出足够的操作空间，插充电线的时候不会被支架结构挡住。整个零件的壁厚做了均匀化处理，主体壁厚保持在2.5mm，局部夹持受力的位置加厚到4mm，不管是用注塑工艺做量产件，还是用FDM3D打印做样件验证，都不会出现壁厚不均导致的缩痕、打印翘曲问题。

　　再说到安装边界和尺寸控制，球头端的夹持开口尺寸和标准RAM夹座完全一致，不需要额外定制夹座就能直接装配，安装底座端适配的是内螺纹1/4-20UNC的标准RAM安装底座，这个螺纹规格是摄影、固定支架领域的通用标准，不管是车载粘帖式底座、桌面夹装底座还是工业导轨挂载底座，只要带1/4-20UNC的安装螺纹都能直接适配。充电头侧的安装孔位完全匹配四锁充电头的背部固定孔，孔位公差控制在±0.05mm，装配的时候不需要额外扩孔或者修配。整个适配器装配完成之后，从球头端点到充电头安装面的总长度控制在合理范围，不会因为力臂过长导致球头夹持力不足，调整角度的时候，充电头的边缘不会和安装底座产生运动干涉，俯仰角度调整范围可以覆盖从水平到垂直向下的全区间，水平旋转可以实现360度无阻碍转动，完全满足日常使用的角度调整需求。

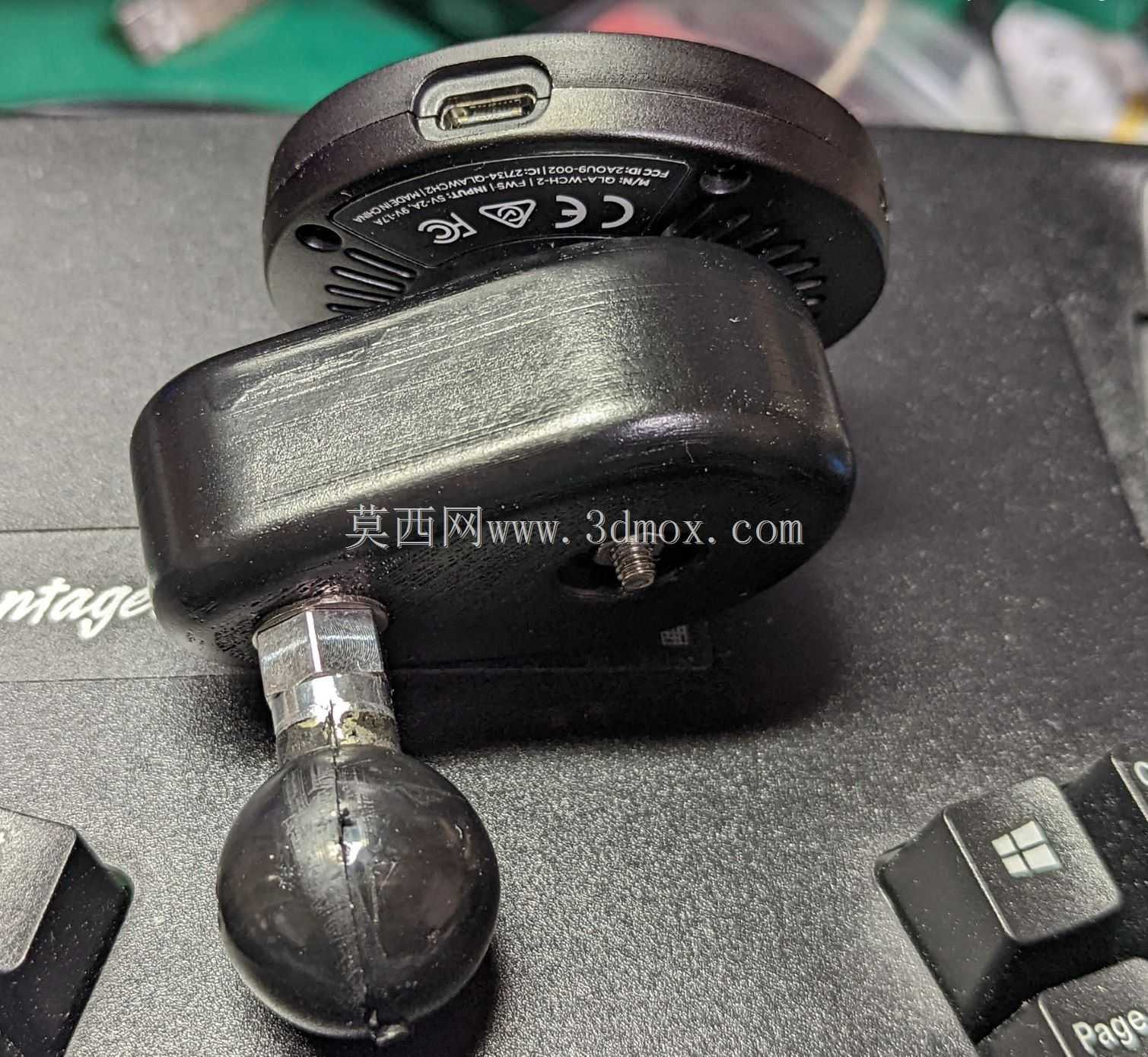

　　实际做结构验证的时候，还要考虑不同使用环境的耐受能力，车载场景下夏季中控位置的温度可能达到70摄氏度以上，冬季低温可能到零下20度，所以结构设计的时候没有做薄壁的脆弱结构，连接臂的截面做了椭圆形的加强设计，在高低温环境下材料性能出现小幅波动的时候，依然能保持足够的结构强度，不会出现断裂问题。和充电头贴合的安装面边缘做了0.5mm的圆角，不会因为锐边割伤安装人员的手，也不会在装配的时候刮伤充电头的表面涂层。螺栓安装孔的位置做了定位凸台，装配的时候充电头可以直接卡在凸台上定位，不需要反复调整孔位对齐，能提升装配效率。
