桌面型GRBL控制激光加工设备结构

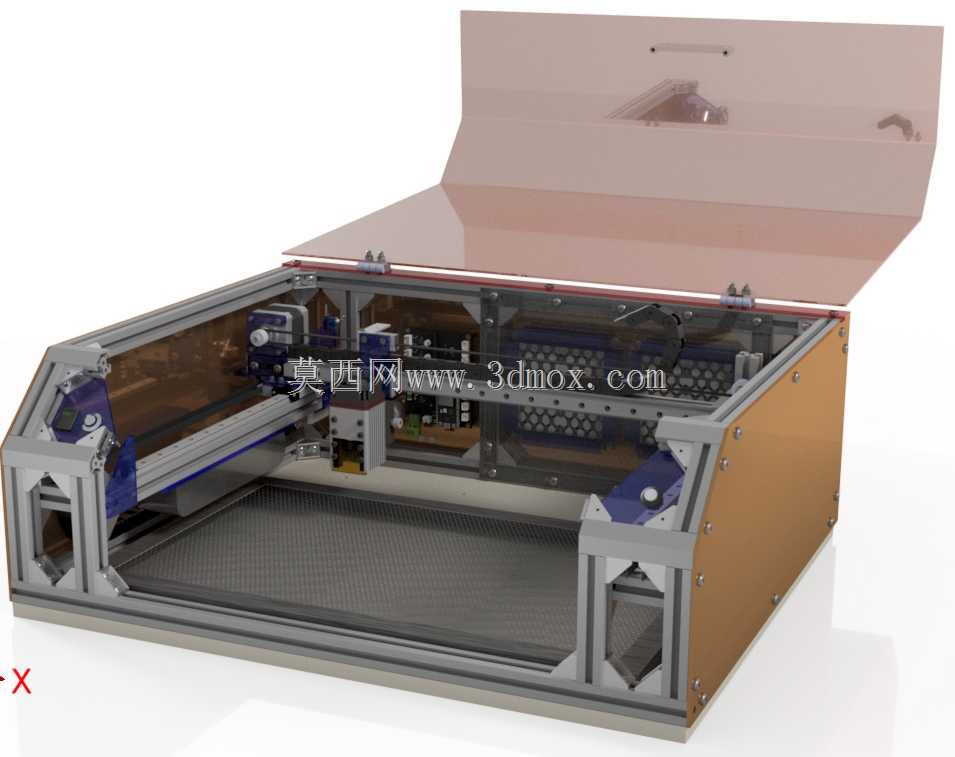

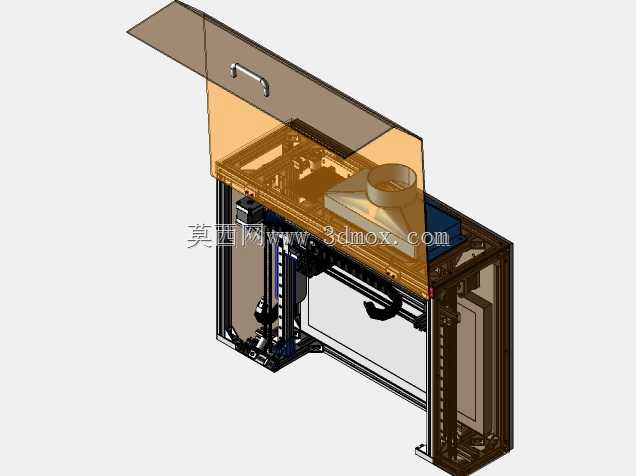

　　这款桌面型激光加工设备的结构设计，核心围绕小批量个性化加工场景的实际需求展开，适配桌面级作业的空间限制，可放置于常规工作台面完成非金属薄材的打标、切割作业，常见于创客工作室、小型加工门店、教学实训场景中，用来完成亚克力薄板、薄木板、皮革、纸质材料的图案刻绘、外形裁切工作，相比大型工业激光设备，其占地空间小，部署灵活，无需专用工业场地即可投入使用。设备整体采用框架式铝型材搭建主体支撑结构，型材拼接处采用角件与内置螺栓连接，既保证整体结构的刚性，又方便后期拆装调整维护，外围设置半透明防护挡板，上翻式挡板配备嵌入式拉手，闭合状态下可阻挡激光散射外泄，避免作业过程中激光直射人眼造成损伤，上翻开启的结构也方便操作人员上下料、调整加工头位置，

　　挡板与框架连接处设置简易限位结构，开启后可保持固定角度不会意外滑落。运动部分采用十字滑台布局，X轴横跨设备上部加工区域，搭载激光加工头沿横梁做横向移动，Y轴布置于设备下部承载加工平台，带动待加工工件做纵向进给，Z轴方向预留手动调节行程，可根据加工材料的厚度调整激光头的焦距位置，保证激光焦点精准落在材料表面，获得最优的加工效果。传动结构采用同步带搭配线性导轨的组合，兼顾运动速度与定位精度，适配GRBL控制系统的脉冲输出特性，运动过程平稳无卡顿，可满足复杂图案的连续走刀加工需求。控制核心搭载TMC2209驱动的4轴GRBL_ESP32控制板，驱动芯片具备静音驱动特性，运行过程中步进电机噪音极低，适合桌面环境长时间作业，

　　控制板集成通讯接口，可直接连接上位机传输加工G代码，也支持离线存储加工文件，无需全程连接电脑即可完成预设加工任务，控制部分独立布置于设备侧腔体内，与加工区域做物理分隔，避免加工过程中产生的烟尘、碎屑附着在电路板上造成短路故障，侧腔预留散热通风槽，保证控制元件长时间运行的散热需求。加工平台采用栅格状镂空结构，既可以承托待加工材料，又能让激光穿透材料后的多余能量向下泄放，避免激光反射损伤设备底部结构，平台下方预留烟尘收集接口，可外接小型排风装置将加工产生的烟尘及时排出，减少作业区域的烟尘弥散。设备的安装边界充分考虑桌面部署的需求，整体外轮廓尺寸控制在常规工作台的承载范围内，底部设置可调支撑脚，可根据放置台面的平整度调整设备水平度，

　　保证运动轴的运行精度不受台面倾斜影响，所有外露线缆均采用拖链收纳，运动过程中线缆随拖链有序弯折，不会出现线缆拉扯、缠绕的问题，延长线缆使用寿命。从结构设计逻辑来看，这款设备优先平衡了加工能力、空间占用、使用安全性三者的关系，没有盲目追求大加工幅面，而是聚焦桌面场景常用的加工尺寸范围，优化各部件的布局，在有限的空间内集成防护、运动、控制、烟尘疏导的全部功能，所有非标准结构件均采用常见的钣金、3D打印件即可加工制作，降低了设备的制作与维护成本，对于需要搭建小型激光加工设备的结构设计人员来说，该模型的布局方式、部件选型思路、安全防护结构设计都具备实际的参考价值，可直接在此结构基础上根据自身加工需求调整幅面、更换不同功率的激光模组，快速完成适配特定场景的设备改型设计。
