三山DS-663面板安装式按钮开关结构设计

　　做设备电控部分选型的时候，面板安装类按钮是绕不开的基础元件，尤其是小型设备的操作面板，既要兼顾操作手感，又要考虑面板开孔后的安装可靠性，还要适配内部走线的空间余量，这款DS-663面板按钮的结构设计，刚好贴合这类紧凑型电控场景的需求。从实际应用场景来看，这类按钮常被用在小型工控盒、桌面式测试设备、小型机电产品的操作面板上，比如小型温控设备的启停控制、手持操作盒的触发按键、桌面型检测仪器的功能切换按键，相比大尺寸的工业控制按钮，它的整体体积更紧凑，不会占用过多面板空间，适合面板布局紧凑、操作按键数量不多的小型设备使用。

　　从功能特性上看，这款按钮属于面板卡装式结构，主体上部是圆形操作头，操作头外圈做了限位台阶，安装时可以卡在面板外侧，下部的柱体穿过面板开孔后，依靠自身的卡扣结构或者配套的锁紧件固定在面板上，不需要额外的复杂紧固件，安装效率比较高。操作头的顶面做了平面设计，按压时的接触面积足够，手指按压的时候不会出现打滑的情况，操作行程的设计兼顾了按压反馈和使用寿命，不会出现行程过短误触发、或者行程过长操作费力的问题。下部的引脚是直插式接线结构，适合焊接在PCB板上，或者搭配接线端子做导线压接，引脚的位置做了定位设计，焊接的时候不会出现偏移，能保证批量生产时的装配一致性。

　　设计思路上，这款按钮优先考虑了面板安装的适配性，整体柱体的直径做了统一，适配行业内通用的标准面板开孔尺寸，设计人员在做面板开孔的时候不需要单独定制开孔尺寸，直接沿用标准开孔参数即可，能减少面板加工的出错概率。操作头和主体的配合处做了防尘的间隙设计，日常使用环境下的浮尘不会轻易进入按钮内部，能提升元件在普通工业环境下的使用寿命。主体外壳采用绝缘材质，能满足电气控制的绝缘要求，避免操作时出现漏电风险，引脚部分采用导电性能良好的金属材质，接触电阻小，长时间通断使用也不会出现接触不良的问题。

　　从外形尺寸和安装边界来看，这款按钮的整体高度控制得比较合理，安装后在面板背面的突出长度较短，适合内部空间局促的小型设备，不会和内部的PCB板、其他电气元件产生空间干涉。面板外侧的操作头直径比安装柱体大一圈，既可以作为安装限位，也能在按压的时候分散受力，避免按钮因为按压力度过大出现下陷的情况。安装时需要注意面板的厚度适配范围，这款按钮的卡装结构可以适配一定厚度区间的面板，从薄款的塑料面板到稍厚的金属面板都能可靠固定，不需要额外增加垫片调整。接线引脚的间距做了标准化设计，刚好适配常用的PCB焊盘间距，画PCB板的时候可以直接调用标准封装，不需要单独绘制封装库，能减少结构设计和电气设计的协同工作量。

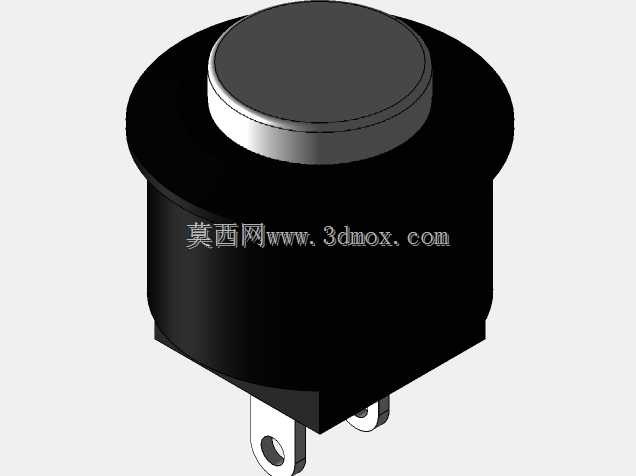

　　在实际选型使用的时候，需要注意按钮的按压行程和操作力参数，匹配实际的操作场景，如果是需要频繁按压的操作场景，要确认按钮的机械寿命参数满足使用要求；如果是用在有轻微振动的设备上，要确认按钮的卡扣锁紧力足够，不会因为设备振动出现松脱。这款按钮的外观做了哑光黑的主体搭配银色操作环的设计，装在设备面板上视觉辨识度比较高，操作人员可以快速找到按键位置，操作头的平面也可以后续粘贴标识贴纸，标注按键的功能，方便设备的操作使用。整体结构没有多余的复杂零件，生产装配的工艺性好，批量生产的时候成本控制比较有优势，同时结构可靠性也能满足常规工业场景和民用机电产品的使用要求。
