多足联动仿生蜘蛛行走传动机构

项目分类:通用机械零部件 发布时间:2022-04-11 ID:608287
  • 多足联动仿生蜘蛛行走传动机构
  • 多足联动仿生蜘蛛行走传动机构
  • 多足联动仿生蜘蛛行走传动机构
  • 多足联动仿生蜘蛛行走传动机构
  • 多足联动仿生蜘蛛行走传动机构
  • 多足联动仿生蜘蛛行走传动机构
  • 多足联动仿生蜘蛛行走传动机构
  • 多足联动仿生蜘蛛行走传动机构
  • 多足联动仿生蜘蛛行走传动机构
  • 多足联动仿生蜘蛛行走传动机构
  • 多足联动仿生蜘蛛行走传动机构
  • 多足联动仿生蜘蛛行走传动机构
  • 多足联动仿生蜘蛛行走传动机构
  • 多足联动仿生蜘蛛行走传动机构
  • 多足联动仿生蜘蛛行走传动机构
  • 多足联动仿生蜘蛛行走传动机构
  • 多足联动仿生蜘蛛行走传动机构
  • 多足联动仿生蜘蛛行走传动机构

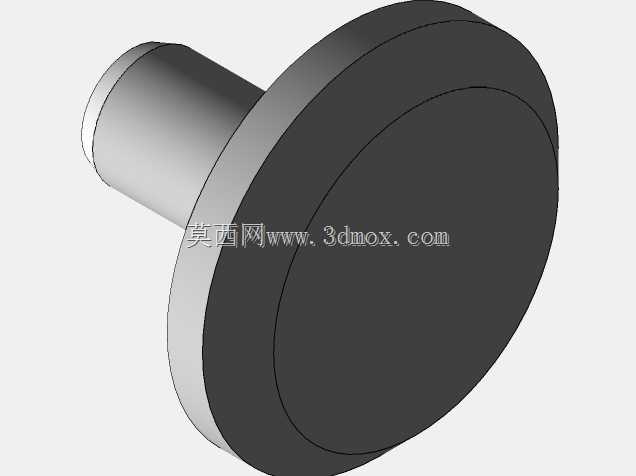

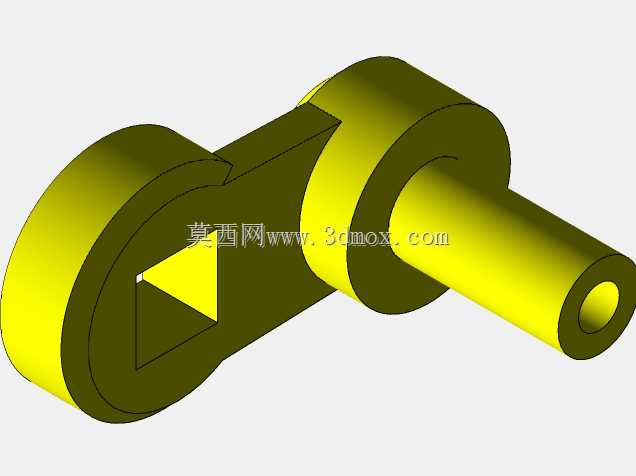

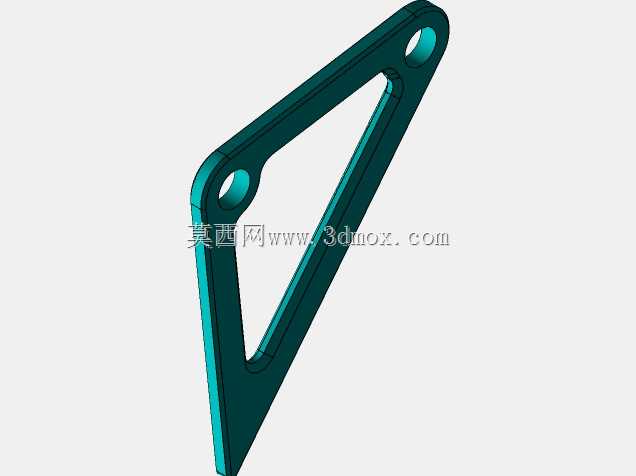

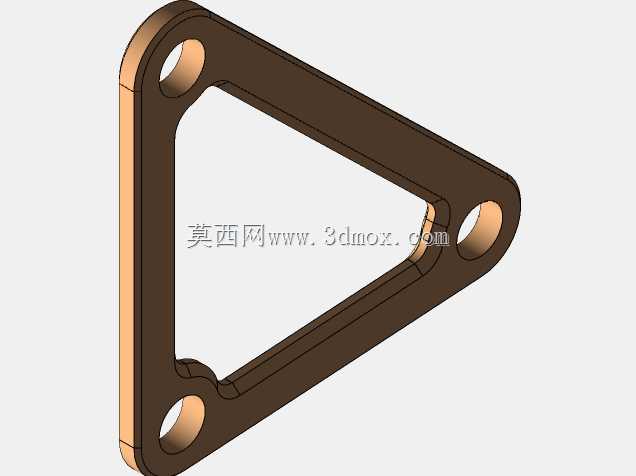

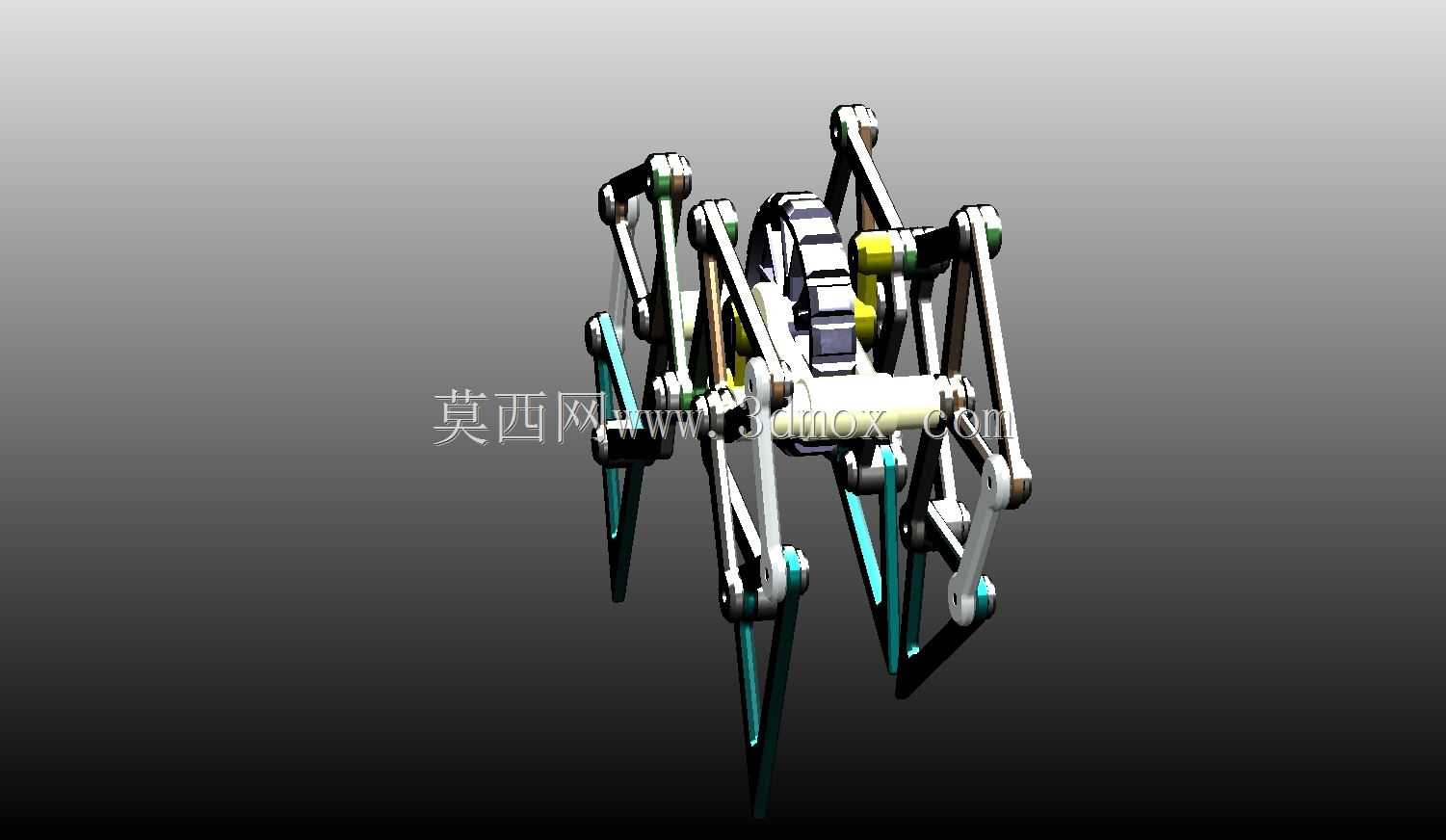

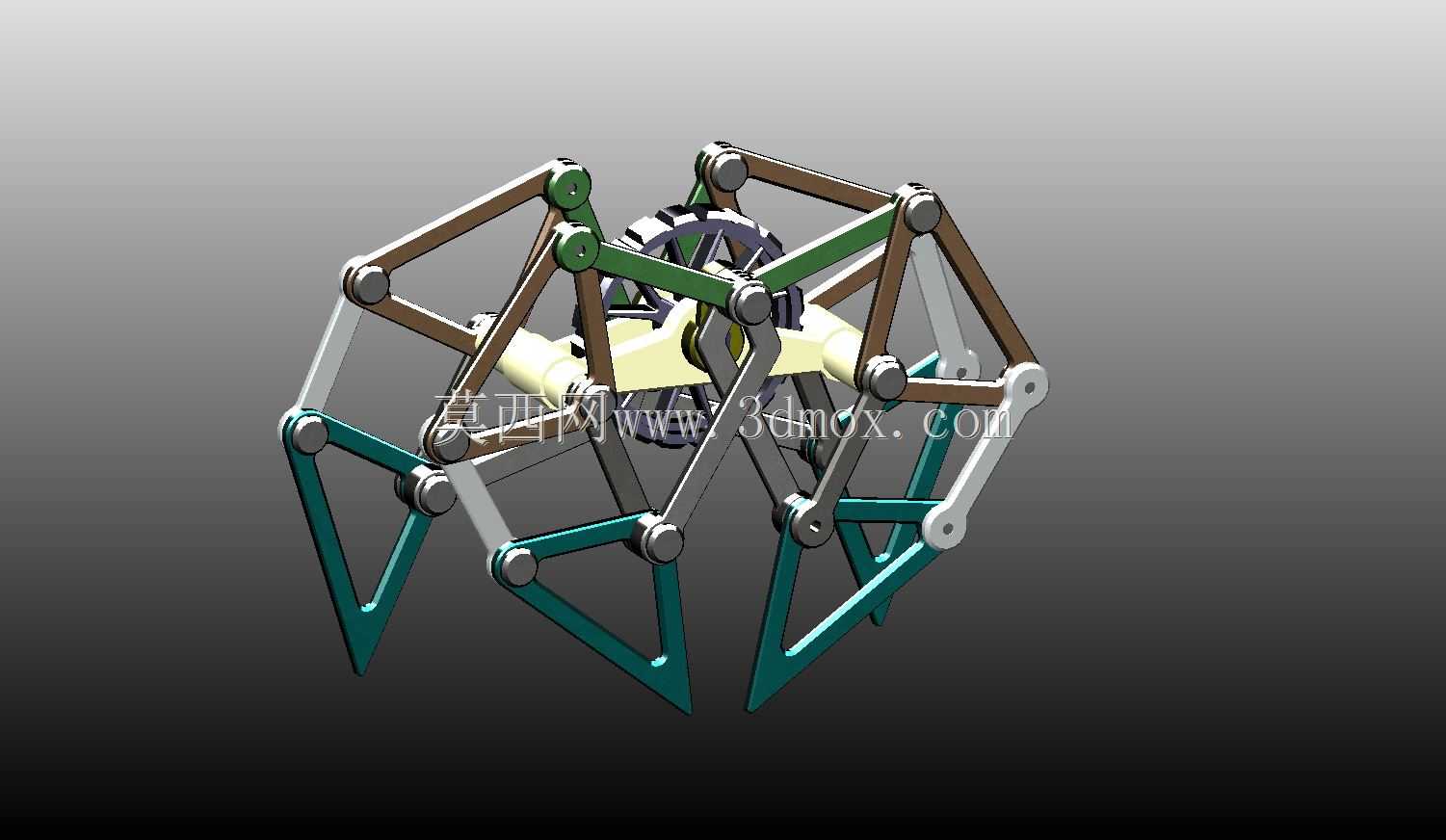

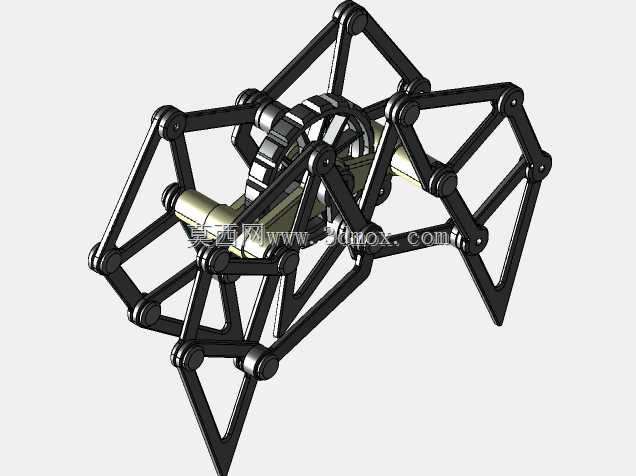

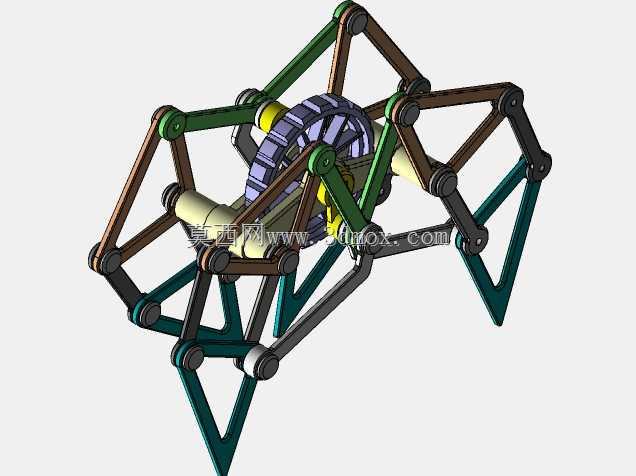

  这套多足联动仿生行走机构,核心采用空间连杆耦合传动架构,所有足端动作通过单组输入轴即可完成同步驱动,无需为每个足肢单独配置动力源,大幅降低了行走类小型装置的动力配置复杂度与整体自重。从实际应用场景来看,这类结构可直接适配小型管道探测机器人、复杂地形巡检载具、教学演示教具以及特种环境下的微型移动平台,尤其是在非结构化平整路面的场景下,多足离散支撑的特性相比轮式、履带式结构拥有更强的地形适应能力,可跨越高度不超过足端行程三分之一的凸起障碍,也能在存在缝隙、格栅的通行面上稳定移动,不会出现轮式结构容易卡滞、打滑的问题。

  从功能特性上看,整套机构的所有铰接点均采用转动副连接,没有滑动摩擦副,长期运行过程中的磨损量更低,维护周期更长;足端的运动轨迹经过连杆尺寸的匹配优化,在支撑相阶段足端轨迹接近直线,保证机身移动过程中的竖直方向波动量控制在极小范围内,避免搭载的探测元件、传感设备因为机身颠簸出现数据采集偏差;在摆动相阶段足端会自动抬升到设定高度,顺利越过地面凸起,不会出现拖滞剐蹭的问题。整套传动链路的传动比经过匹配,输入轴每旋转一周,所有足肢会完成一个完整的迈步循环,机身向前推进的距离等于单步步长,控制逻辑极其简单,仅需控制输入轴的转速与转向,即可实现整机的前进、后退以及速度调节,无需复杂的多轴协同控制算法,大幅降低了配套电控系统的开发成本。

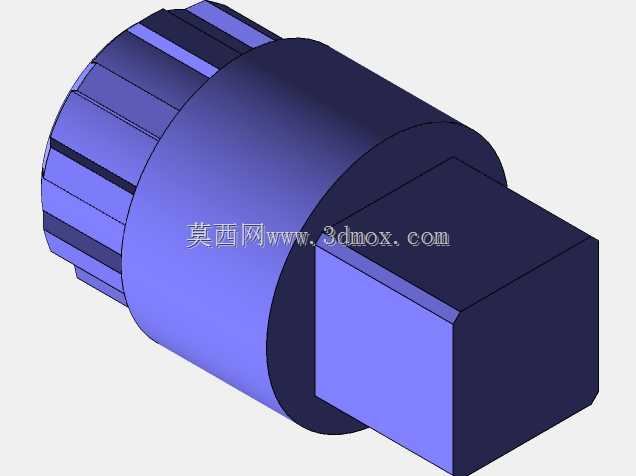

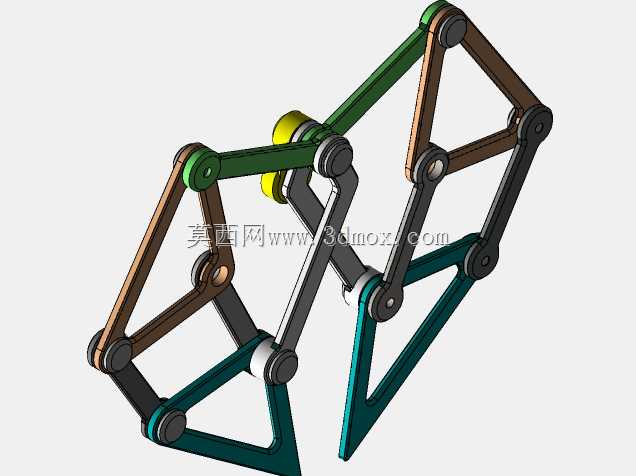

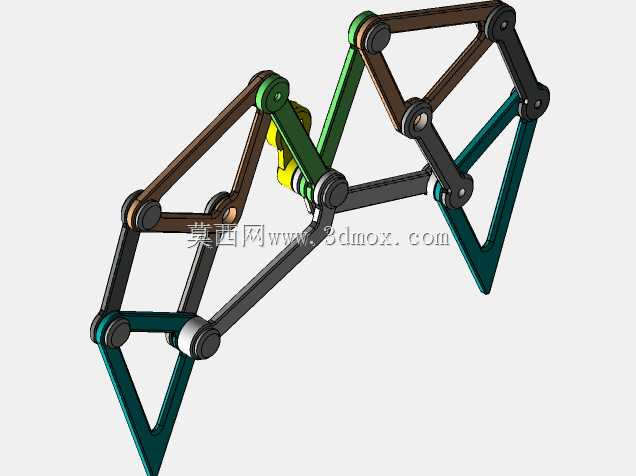

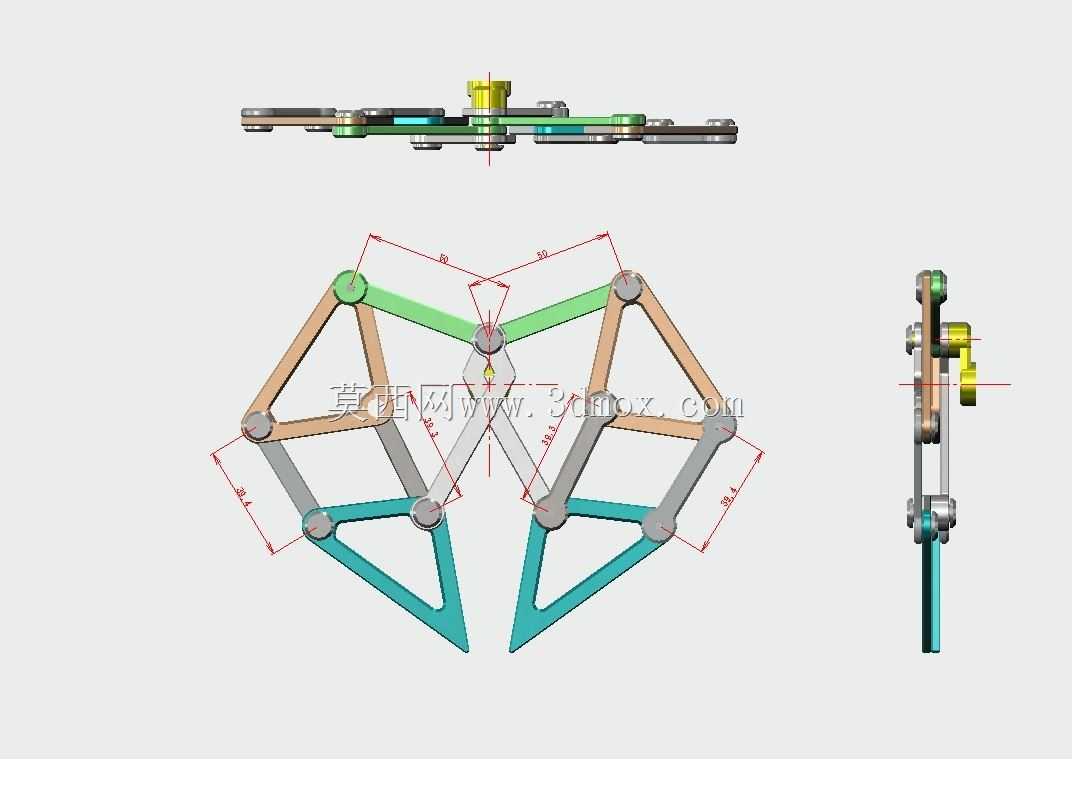

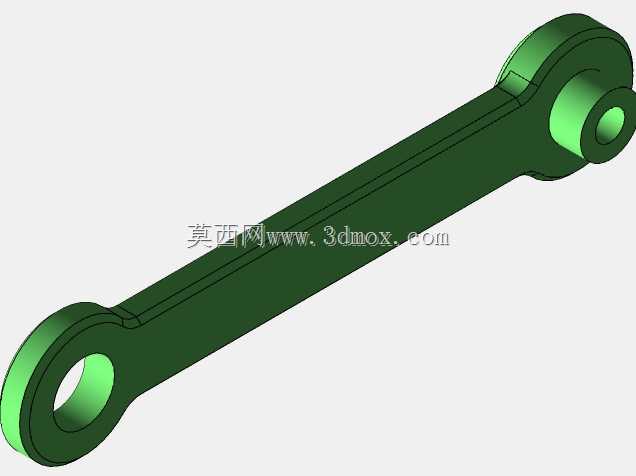

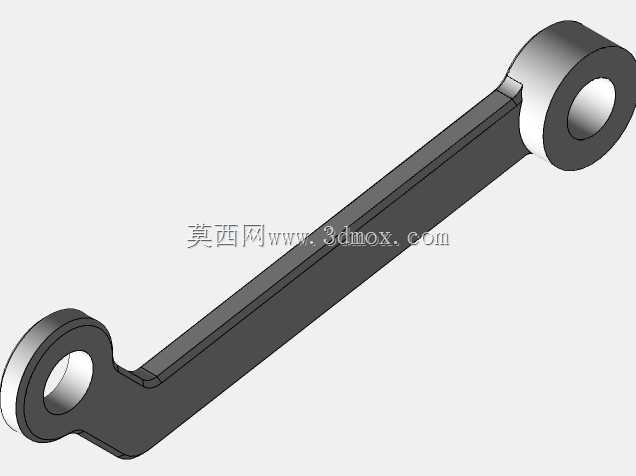

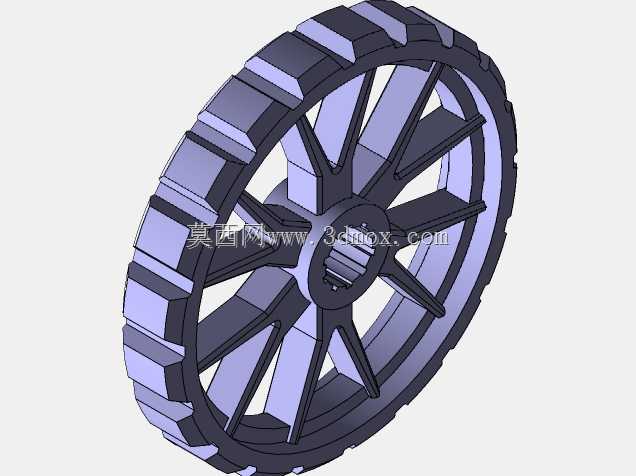

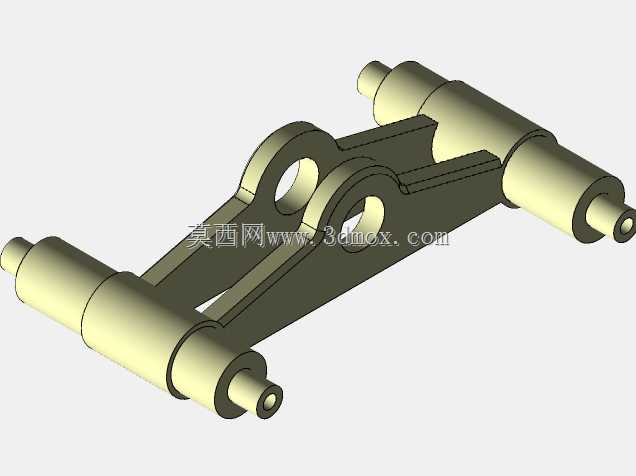

  设计思路上,这套结构采用了对称式的连杆布局,左右两侧的连杆组关于机身中心平面对称布置,前后方向的足肢相位差经过精准计算,保证任意时刻都有至少半数的足端处于支撑相,形成稳定的支撑多边形,让整机在静止和移动过程中都不会出现倾覆问题;中心传动部分采用齿轮组将输入动力均匀分配到两侧的连杆驱动盘上,保证两侧足肢的动作完全同步,不会出现动作错位导致的行走偏移。所有连杆的截面尺寸均按照轻量化与强度平衡的原则设计,在保证铰接点刚度、避免连杆受力变形导致运动卡滞的前提下,尽可能缩减连杆的厚度与自重,让整机的功重比维持在较高水平。

  从安装边界与尺寸适配角度来看,整套机构的核心驱动部分全部集中在机身中部的框架内,外部没有突出的传动部件,机身中部预留了充足的安装空间,可根据使用需求搭载电池、控制板、探测传感器等功能组件,安装孔位可根据搭载设备的尺寸灵活调整,不会与运动的连杆组件产生干涉。足端采用尖点式支撑设计,接触地面的压强更高,可在松软土质、碎石路面等场景下稳定抓地,不会出现下陷打滑的问题;所有铰接点的销轴均采用快拆设计,后期维护更换磨损的轴套时无需完全拆解整套机构,仅需拆下对应销轴即可完成配件更换。在实际装配过程中,需要注意保证两侧连杆组的初始相位完全对齐,若存在相位偏差,会导致两侧步幅不一致,行走过程中出现走偏、机身晃动量增大的问题;铰接点的配合间隙需要控制在合理范围内,间隙过大会导致运动过程中存在回程差,足端轨迹出现偏差,间隙过小则会增大转动阻力,提升驱动所需的扭矩,甚至出现运动卡滞的问题。

  这套结构相比常见的多足机器人采用的舵机直驱方案,可靠性更高,在存在粉尘、轻微溅水的工况下也能稳定运行,不会因为电子元件的防护问题出现故障,尤其适合作为教学演示机构,直观展示空间连杆传动的运动原理与多足行走的步态逻辑,也可作为小型特种移动设备的行走底盘基础框架,根据实际的负载需求、通行场景调整连杆尺寸、足端行程以及整体机身规格,适配不同的使用需求。
