非标三角排布滚子链传动结构

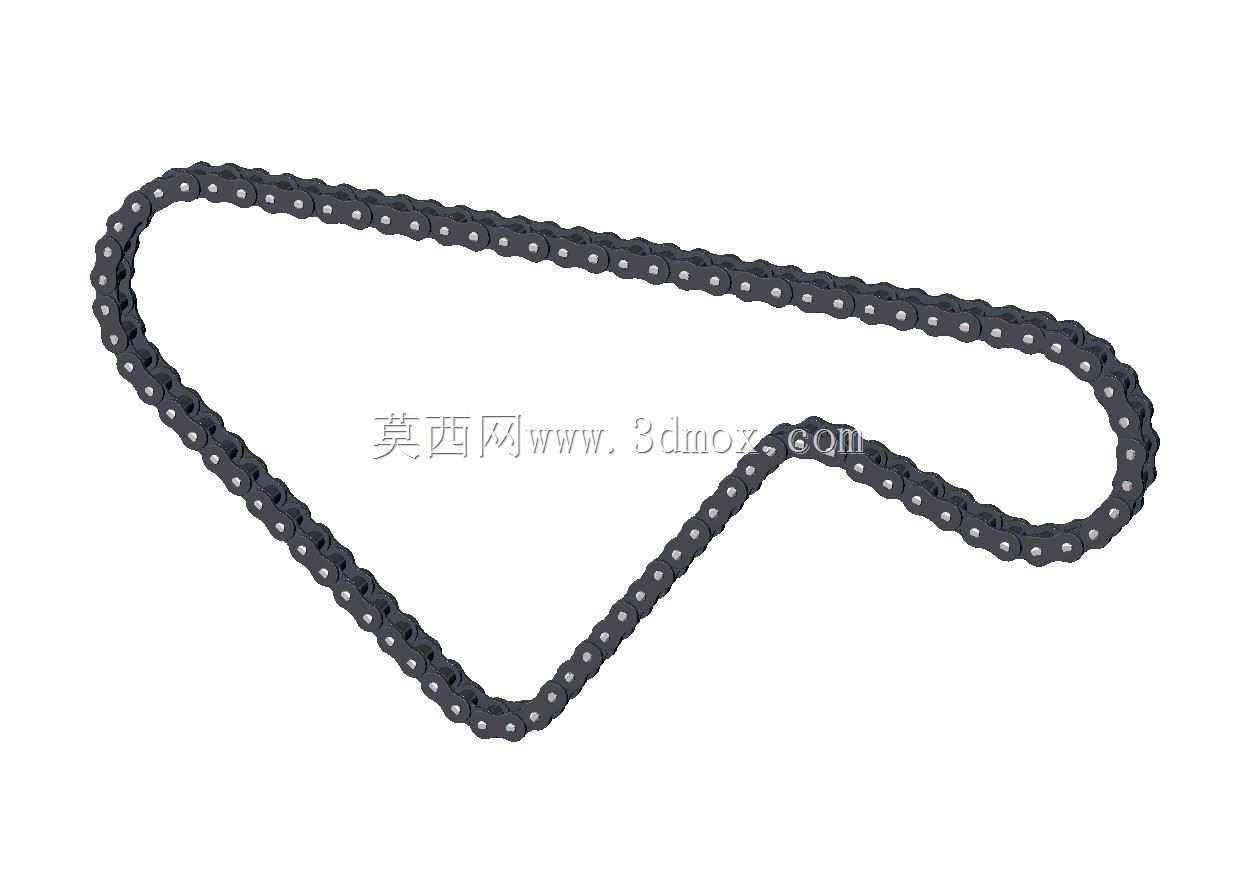

　　在各类连续运转的工业传动场景里，链传动始终是兼顾大扭矩传递、长轴距适配、恶劣工况耐受的核心方案，这款三角排布的滚子链结构，正是针对非同轴异向传动需求做的定制化设计，区别于常规平行轴间的闭环传动布局，它的三段弯折轨迹可以同时适配三个不同方位的链轮安装位，省去了额外加装张紧轮、改向轮的冗余结构，在空间局促的设备内部能大幅压缩传动系统的占用体积。从实际使用场景来看，这类异形轨迹的滚子链常出现在小型自动化输送线、包装设备的进给机构、轻工机械的多工位同步传动单元里，比如间歇式运转的纸盒包装机，三个链轮分别对应上料、折边、出料三个工位的动力输入，用单根链条就能实现三个工位的转速同步，避免了多组齿轮或皮带传动带来的累积间隙，

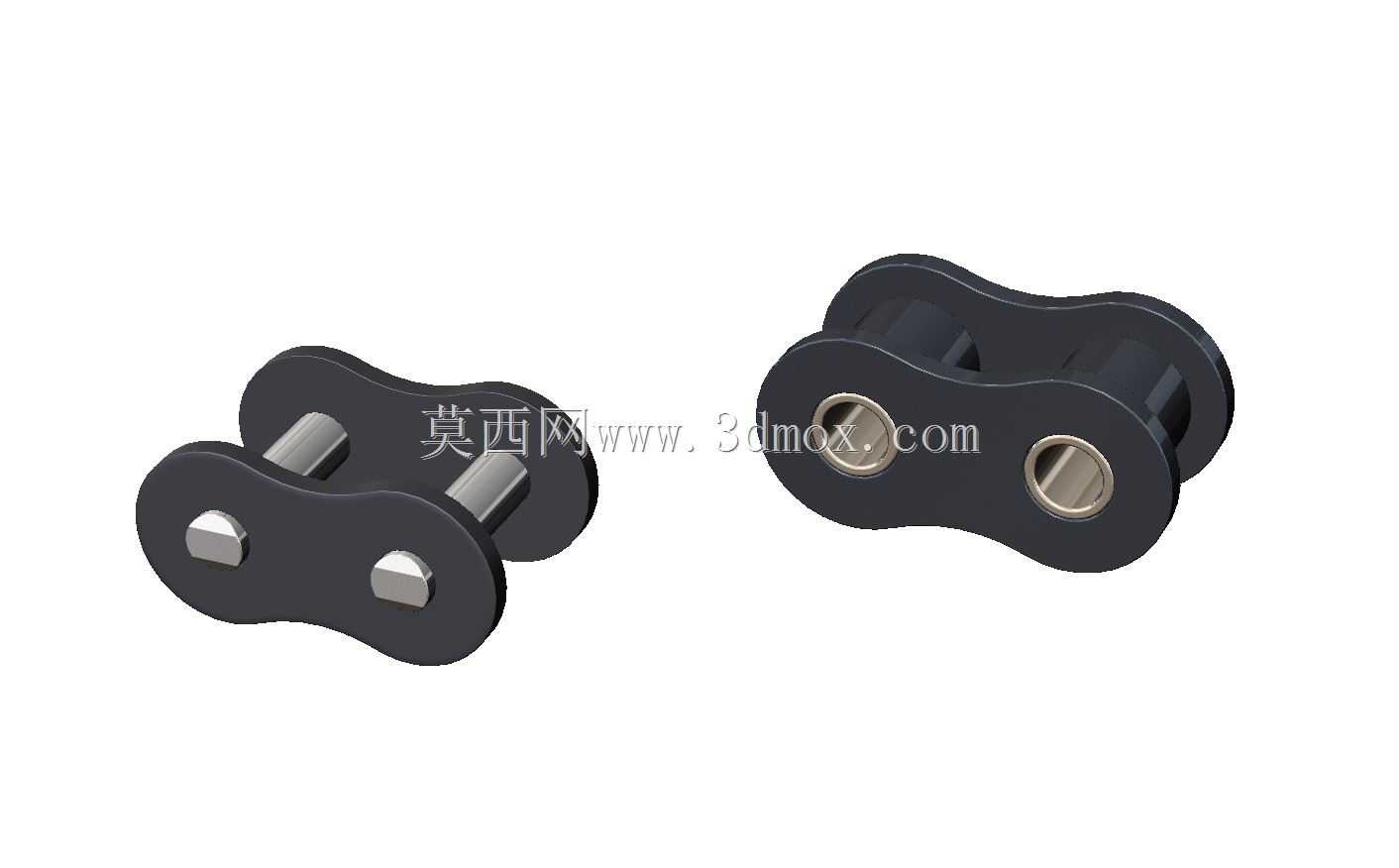

　　工位动作的同步精度能控制在0.5毫米以内，比多组传动副串联的方案稳定性高出不少。从结构设计逻辑来看，这款滚子链采用标准#60链节规格，单节链节的内节内宽、滚子外径、销轴直径都符合通用链传动的互换要求，日常维护时可以直接用标准规格的链节替换损坏段，不需要专门定制非标配件，降低了后期运维的配件成本。链条的弯折轨迹是设计阶段的核心考量，每一段直线段的长度都对应链轮的中心距做了精确计算，弯折处的曲率半径严格匹配链轮的分度圆直径，避免链条在弯折位置出现卡滞、侧向受力过大的问题，销轴与外链板、套筒与内链板的配合都采用过盈压装，滚子与套筒之间保留合理间隙，保证链条在折线轨迹上运转时，每个铰接点都能灵活转动，不会出现附加的弯曲应力。安装边界方面，

　　这套链条对应的三个链轮安装位需要保证共面，平面度误差不能超过0.2毫米，否则运转过程中会出现链条脱链、侧板偏磨的问题；链条的初始张紧度要控制在合理范围，相比水平布置的传动链，这种三角布局的链条因为有两段倾斜段，张紧力过大会加剧销轴和套筒的磨损，张紧力过小则会在高速运转时出现链条抖动，一般以松边的垂度为中心距的2%左右为宜。从功能特性来说，滚子结构的设计让链条与链轮啮合时是滚动摩擦而非滑动摩擦，相比无滚子的套筒链，传动效率能提升3%到5%，磨损速度降低40%以上，适合在有少量粉尘、轻度油污的工况下长期连续运转，不需要频繁做润滑维护，定期在铰接点滴注少量润滑油就能满足上万小时的运转寿命。在做三维建模的时候，

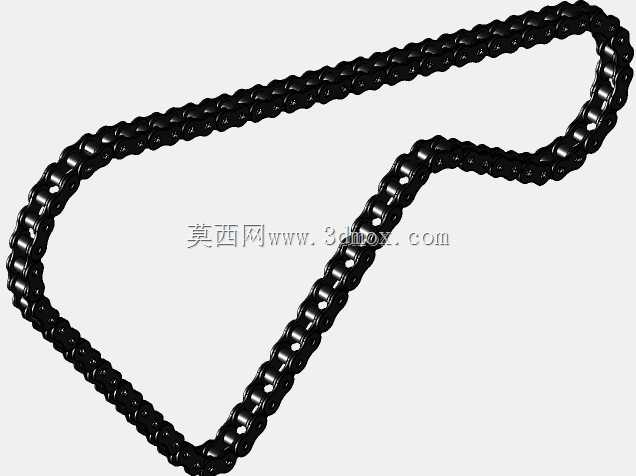

　　每一个链节都按照实际装配约束做了铰接关系定义，模拟运转时可以清晰看到每个链节进入啮合、脱离啮合的完整过程，能提前验证轨迹是否存在干涉、链节在弯折位置是否会出现碰撞，给后续的链轮安装位调整、张紧机构设计提供了直观的参考，避免实际加工装配后才发现轨迹不合理导致的返工。这类异形轨迹的链传动设计，核心是在有限的设备空间内实现多工位的动力同步传递，不需要额外增加复杂的传动换向结构，对于结构紧凑的中小型自动化设备来说，是性价比极高的传动方案，相比同步带传动，它能传递的扭矩更大，不会出现皮带打滑、跳齿的问题，相比齿轮传动，它的轴距适配范围更广，不需要严格保证轴的平行度和中心距精度，安装调试的难度更低。
