M20规格2290公斤级吊装连接吊环结构

　　做重型设备吊装配套结构设计快十年，经手的吊点连接件少说也有上百套，这款M20螺纹规格的吊环是我在做传感器配套安装吊点时反复校核过的结构，实际落地在工业称重传感器、大型测力模块的吊装转运场景里用得非常多。很多刚入行的工程师选吊环总觉得只要螺纹对、承重标得够就敢用，实则忽略了安装边界和受力方向的匹配，最后要么安装时干涉，要么受力偏载留下安全隐患。

　　先说实际应用场景，这类吊环核心是给需要频繁吊装移位的工业传感器、重型仪表模块提供可靠的顶部吊点，区别于焊接式吊耳，螺纹连接的形式不需要在设备本体上做焊接工序，不会因为焊接热应力影响传感器内部的应变片精度，这也是当初选这种结构做传感器配套吊点的核心原因——传感器这类精密测量元件对安装应力极其敏感，焊接带来的局部形变会直接导致零点漂移，螺纹锁紧的可拆卸结构既能满足吊装需求，又能在设备就位后快速拆除，不会额外增加设备顶部的突出结构，避免后期运行时剐蹭周边管线。

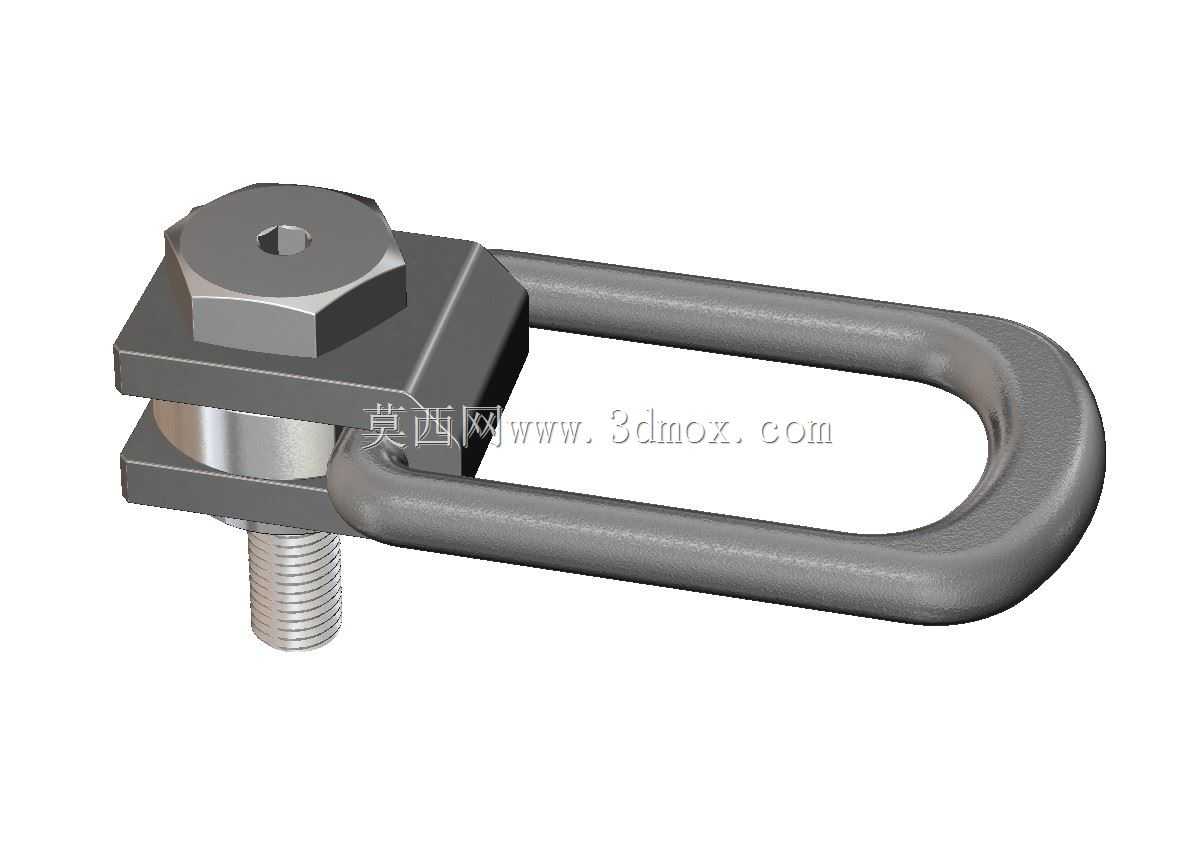

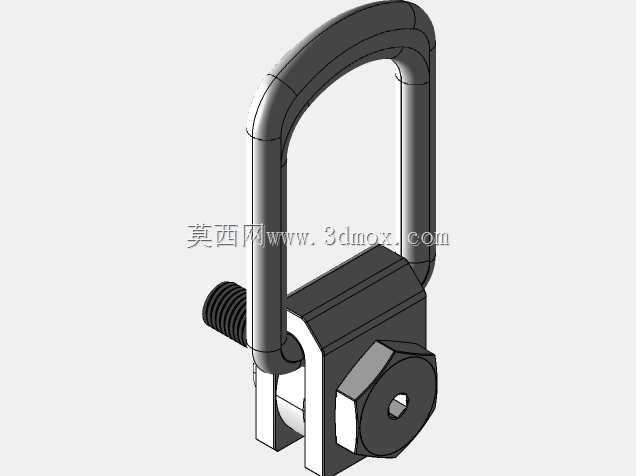

　　从功能特性上看，这款吊环采用分体式压紧结构，不是市面上常见的一体吊环螺栓，底部是M20×2的细牙外螺纹，穿过设备安装板后，靠上方的六角螺母配合下方的压紧夹板把吊环的U型环牢牢锁在安装位，这种结构的好处是U型环可以在夹板间隙里做小角度的摆动，吊装时钢丝绳的角度偏差不会直接把剪切力作用在螺纹上，相比一体吊环只能垂直受力的局限，它能适应最大15度左右的斜向起吊，当然设计时还是要求主受力方向尽量垂直，偏载只是预留的安全余量，不能作为常规工况使用。额定承重2290公斤是按5倍安全系数校核的，也就是破断载荷能到11吨以上，对应M20细牙螺纹的抗拉强度，配合8.8级的螺栓材质，完全满足单台重量在2吨以内的重型传感器、仪表模块的吊装需求，实际选型时我都会要求现场吊装重量不超过额定值的80%，留足动态起吊的冲击余量。

　　设计思路上，当初画这个结构的时候最先卡的点是U型环的截面尺寸，一开始选的是10mm直径的圆钢弯制，做有限元分析的时候发现在2.3吨载荷下，U型环和夹板接触的位置应力集中超过了材料屈服强度，后来把截面加到12mm，同时把U型环的内圆角从R5放大到R8，应力集中系数直接降了40%，才满足强度要求。然后是夹板的结构，上下两块夹板不是等厚的，下夹板因为要贴合设备安装面，做了2mm的沉台，刚好卡在设备顶部预留的安装沉孔里，这样锁紧螺母的时候吊环整体不会跟着转，现场安装不用额外卡扳手固定吊环主体，一个人就能完成锁紧操作，这点是跑了三个安装现场跟工人聊出来的优化点，之前的结构没有沉台，安装时得两个人配合，一个卡着吊环一个拧螺母，效率低还容易拧不紧。螺母用的是厚型六角螺母，比普通标准螺母厚3mm，增加螺纹啮合的牙数，避免吊装时螺纹滑牙，螺母顶部还开了一个小的径向顶丝孔，锁紧后可以拧入M4的顶丝顶住螺栓杆，防止设备运输过程中螺母受振动松脱，这个细节很多外购的标准吊环都没有，之前有次现场就是因为没做防松，吊环螺母松了半圈，起吊时差点出事故，后来所有自己设计的吊点结构都强制加了防松结构。

　　外形尺寸和安装边界这块，得给做结构选型的同行提个醒，这款吊环安装后，从设备安装面到U型环顶部的总高度是72mm，U型环的内空宽度是38mm，能适配直径最大16mm的吊装钢丝绳或者卸扣，安装时需要在设备本体上开直径21mm的光孔，螺栓穿过光孔后，下夹板的沉台直径是30mm，所以设备安装面需要预留至少直径35mm的平整贴合面，不能有凸起的焊缝或者铭牌，不然夹板贴不紧，锁紧后会有间隙，受力时容易产生晃动。另外要注意，这个吊环的螺栓伸出长度是30mm，也就是设备安装板的厚度不能超过25mm，不然螺纹啮合长度不够，锁紧后螺母的啮合牙数少于8牙，会达不到额定承重要求，如果安装板更厚，就得定制更长的螺栓，不能随便换长螺栓凑数，螺栓的强度等级必须和原结构一致，不能用4.8级的普通螺栓替换，之前有个客户自己换了普通螺栓，吊装时螺栓直接拉断，把传感器摔了，损失十几万。还有个容易忽略的点，U型环的摆动间隙是单边1.5mm，安装时不能在夹板之间加额外的垫片，不然会把U型环卡死，失去摆动卸力的作用，受力时螺栓会受额外的弯曲应力，很容易断。

　　实际使用中还要注意，这类吊环不适合长期作为承重悬挂件使用，它的设计定位是设备安装、转运过程中的临时吊点，设备就位固定后应该拆除，要是需要长期悬挂的工况，得换成带轴承的旋转吊环，不能用这种结构。另外每次使用前都要检查螺纹有没有损伤、U型环有没有变形、螺母有没有松脱，哪怕是新的吊环，安装前也要核对螺纹规格和设备的安装孔是否匹配，不能硬拧，不然螺纹乱牙后看着拧进去了，实际啮合强度根本不够。之前做应力测试的时候，我们把螺纹故意拧坏3牙，加载到1.8吨的时候螺纹就滑牙了，比额定值低了快20%，所以细节上的检查真的不能省。

　　很多人觉得吊环是个很简单的五金件，随便画个圈拧个螺丝就行，真到重型设备吊装的场景里，这种小零件的失效往往会导致大事故，从建模时的圆角优化、应力校核，到安装时的贴合面要求、防松设计，每一个细节都是跟现场的安装效率、使用安全挂钩的，做结构设计久了就明白，没有所谓的小零件，只有没考虑到位的设计细节。
