B型三槽10英寸三角皮带传动轮

　　在常规工业传动场景中，三角带传动是中小功率动力传递最常用的结构形式之一，这类带轮依靠轮槽与三角带侧面的摩擦力传递扭矩，相比平带传动具备更大的接触摩擦力，传动比更稳定，同时能在设备启动、负载突变时通过微量打滑缓冲冲击，保护后端动力部件与执行机构不受刚性冲击损坏。这款三槽B型10英寸三角皮带轮，适配标准B型三角带，三槽结构可同时挂载三根同规格三角带，相比单槽、双槽结构能传递更大的额定扭矩，适合中小型风机、物料输送辊道、小型木工加工设备、农用加工机械这类中等负载的传动工位使用。

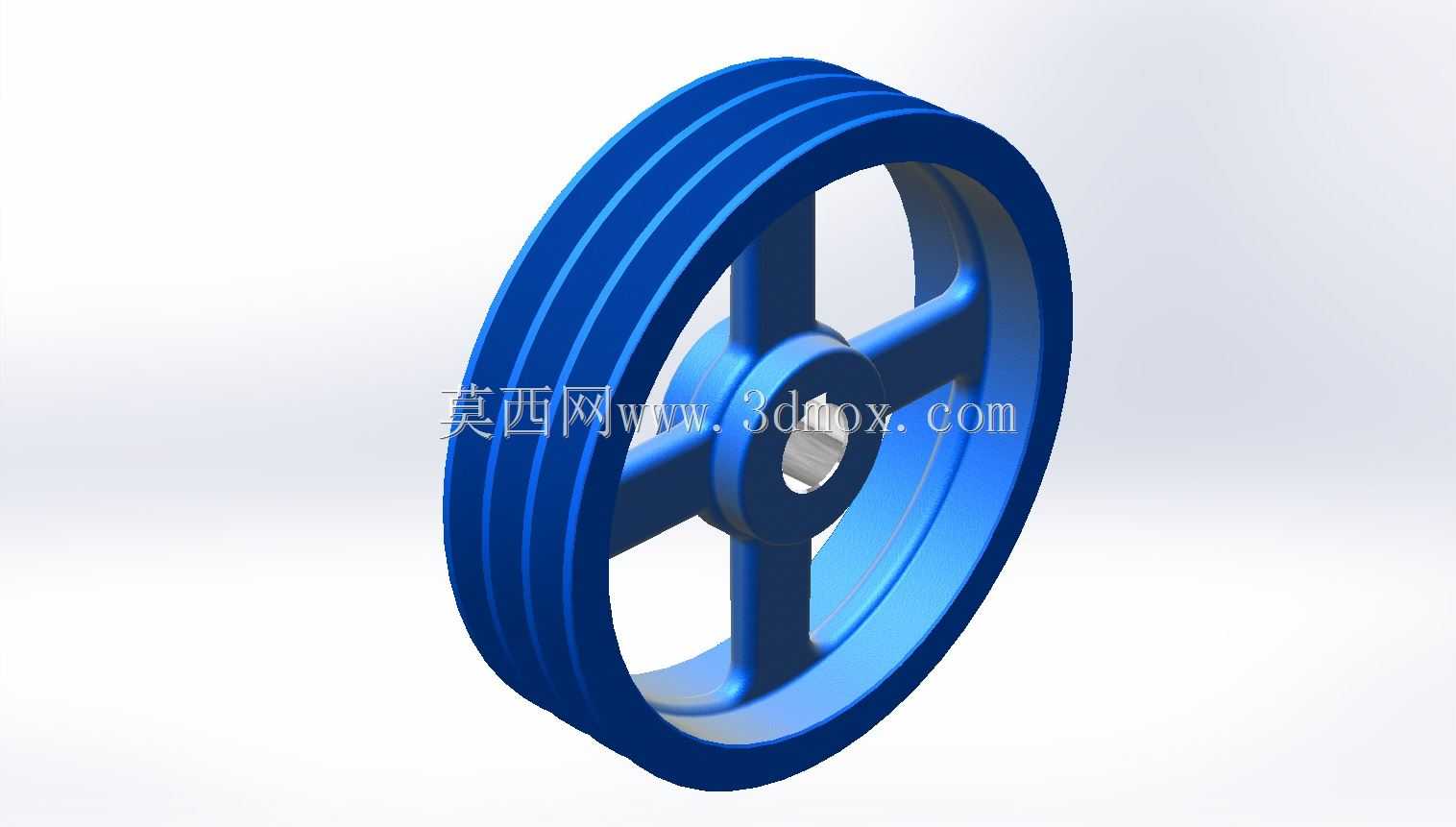

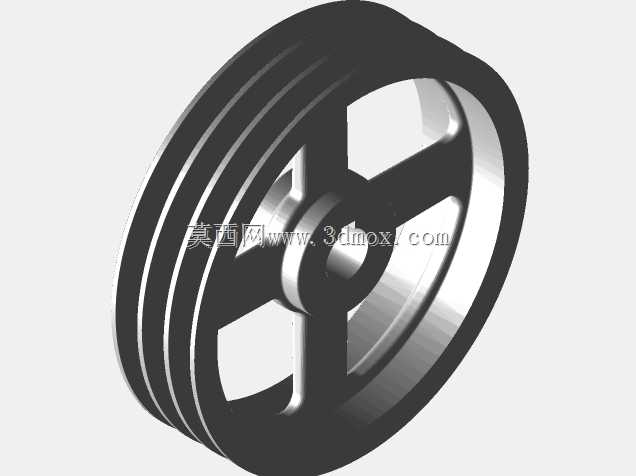

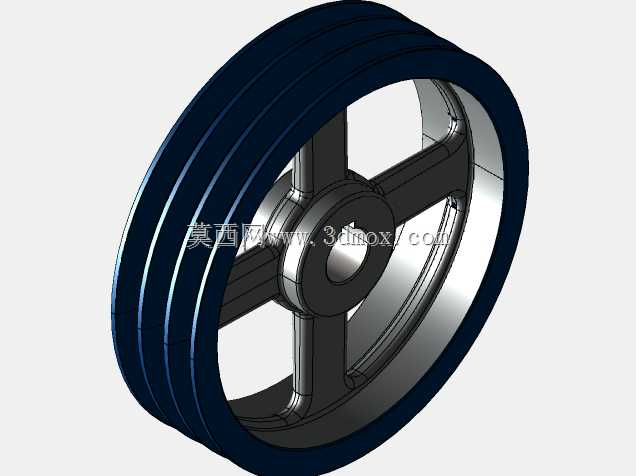

　　从结构设计来看，这款带轮采用腹板式带加强筋的结构，轮缘部分加工有三道等距分布的梯形轮槽，轮槽角度严格匹配B型三角带的截面楔角，保证三角带嵌入后侧面与轮槽完全贴合，避免局部应力集中导致三角带过早磨损。轮辐部分采用十字形加强筋结构，而非实心轮辐，在保证整体结构强度、满足高速旋转下动平衡要求的前提下，大幅降低了带轮自身重量，减少旋转时的转动惯量，降低电机启动时的瞬时负载，同时也减少了材料消耗，控制制造成本。轮毂部分设计有标准通孔与键槽结构，可与对应直径的传动轴配合，通过平键传递扭矩，轮毂长度与轮缘宽度匹配，保证安装后带轮与轴的配合长度足够，避免运行时出现偏摆、窜动。

　　安装边界方面，这款带轮公称直径为10英寸，换算为公制尺寸约254毫米，属于中等直径规格的B型带轮，安装时需要注意与主动轮的中心距预留足够的三角带张紧调节空间，三槽结构要求安装时三根三角带的型号、长度、张紧程度完全一致，避免单根带负载过大出现过早失效。轮槽的加工精度直接影响传动效率与带的使用寿命，建模时轮槽的工作面粗糙度、槽间距公差、槽与内孔的同轴度都按照通用机械传动件的公差要求设定，保证加工成品后无需额外修配即可直接装配使用。带轮的端面没有额外的凸台结构，安装时可通过轴端挡圈或者锁紧螺母实现轴向定位，适配常规的悬臂安装、双支撑安装的传动轴结构。

　　在实际设备选型中，这类三槽B型带轮通常适配功率在5到15千瓦区间的四级、六级异步电机，线速度控制在25米每秒以内的工况下运行稳定性最佳，过高的线速度会导致三角带离心力过大，降低与轮槽的接触压力，出现打滑丢转的问题。日常维护中，带轮轮槽不需要额外润滑，要避免油污沾染到轮槽与三角带表面，防止摩擦力下降影响传动效率，长期运行后如果轮槽工作面出现磨损台阶，需要及时更换带轮，避免磨损加剧导致三角带嵌入槽底，失去摩擦传动的效果。建模过程中，轮缘的倒角、轮毂的过渡圆角都做了符合铸造工艺要求的处理，避免铸造时出现应力集中、尖角缺料的问题，不管是采用铸铁铸造后机加工，还是采用钢板焊接加工，都能直接基于该模型生成加工工艺路径，不需要额外做工艺性修改。十字加强筋的厚度经过受力校核，在满负载传递扭矩时，筋板的变形量控制在弹性形变范围内，不会出现永久变形，同时高速旋转时的动平衡量满足G6.3级的平衡要求，运行时不会产生明显的振动与噪音，适合安装在对运行平稳性有一定要求的民用、工业设备上。
