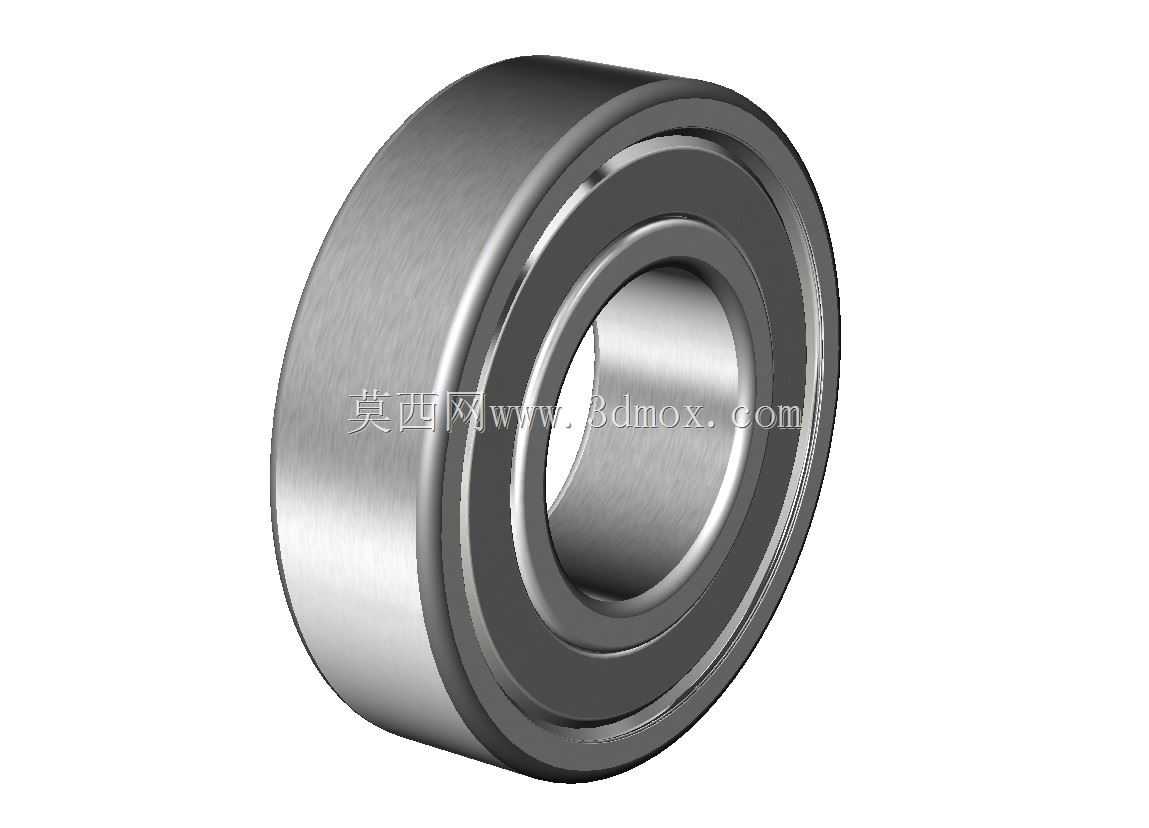

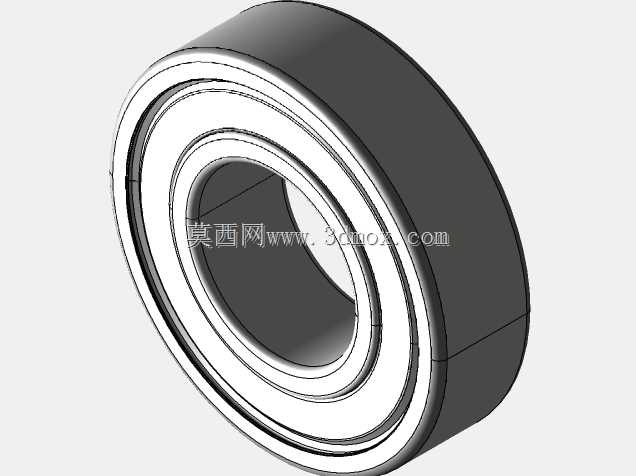

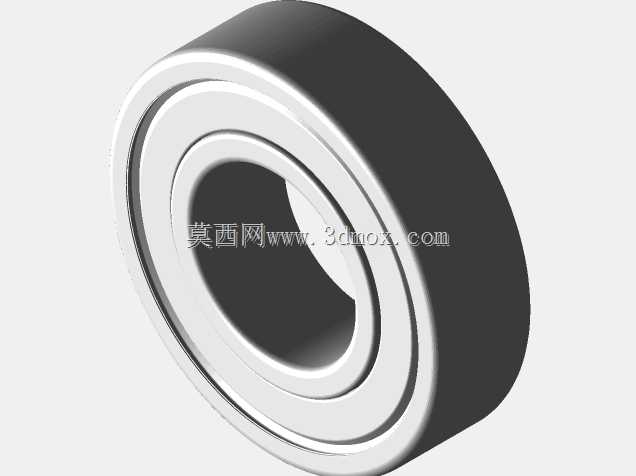

6004ZZ双面密封深沟球轴承结构

　　在常规中小型机电设备的旋转支撑场景中，6004ZZ双面密封深沟球轴承是应用覆盖极广的标准传动支撑部件，从普通民用小家电的电机输出端，到轻工输送线的从动辊筒支撑，再到小型机床的辅助进给轴定位，都能见到该型号轴承的应用身影。这类带双面铁封的轴承，核心作用是为旋转轴系提供低摩擦阻力的径向支撑，同时可承受一定比例的轴向载荷，适配中等转速、常规环境粉尘浓度的工况，双侧的密封盖能阻挡外界金属碎屑、浮尘进入轴承内部滚道，也能避免轴承内部填充的润滑脂在运转过程中甩出，延长维护周期，减少日常运维的补脂频次。

　　从结构设计逻辑来看，该轴承遵循深沟球轴承的经典滚道构型，内圈与外圈的滚道为圆弧状深沟结构，滚道曲率半径略大于钢球直径，保证钢球在滚道内可顺畅滚动，同时在承受径向载荷时，载荷能均匀分布在接触的钢球表面，避免局部应力集中。双侧的密封盖采用冲压薄钢板成型，密封唇口与内圈的密封槽形成小间隙配合，既不会因为过盈量过大增加运转摩擦阻力，也不会因为间隙过大失去密封效果，这种密封结构适合运行温度在-20℃到120℃之间的常规工况，若需接触式密封的更高防护等级场景，可替换为胶封版本，但铁封版本的极限转速更高，更适配电机类高转速运行需求。

　　从安装边界尺寸来看，该型号属于深沟球轴承的6000系列轻薄款尺寸序列，内圈孔径为20mm，适配公称直径20mm的光轴配合，安装时轴的配合公差一般选取k6或者m6级，保证内圈与轴同步旋转，避免跑内圈的磨损问题；外圈外径为42mm，适配安装座孔的公差一般选取H7或者J7级，保证外圈在座孔内可微量游动，补偿轴系运转时的热伸长量；轴承整体宽度为12mm，安装时需注意轴肩与座孔挡肩的高度不能超过轴承内、外圈的倒角尺寸，避免安装时轴承无法贴合定位面，同时要预留密封盖的避让空间，不能让挡肩摩擦到密封盖表面，导致密封盖变形失效。

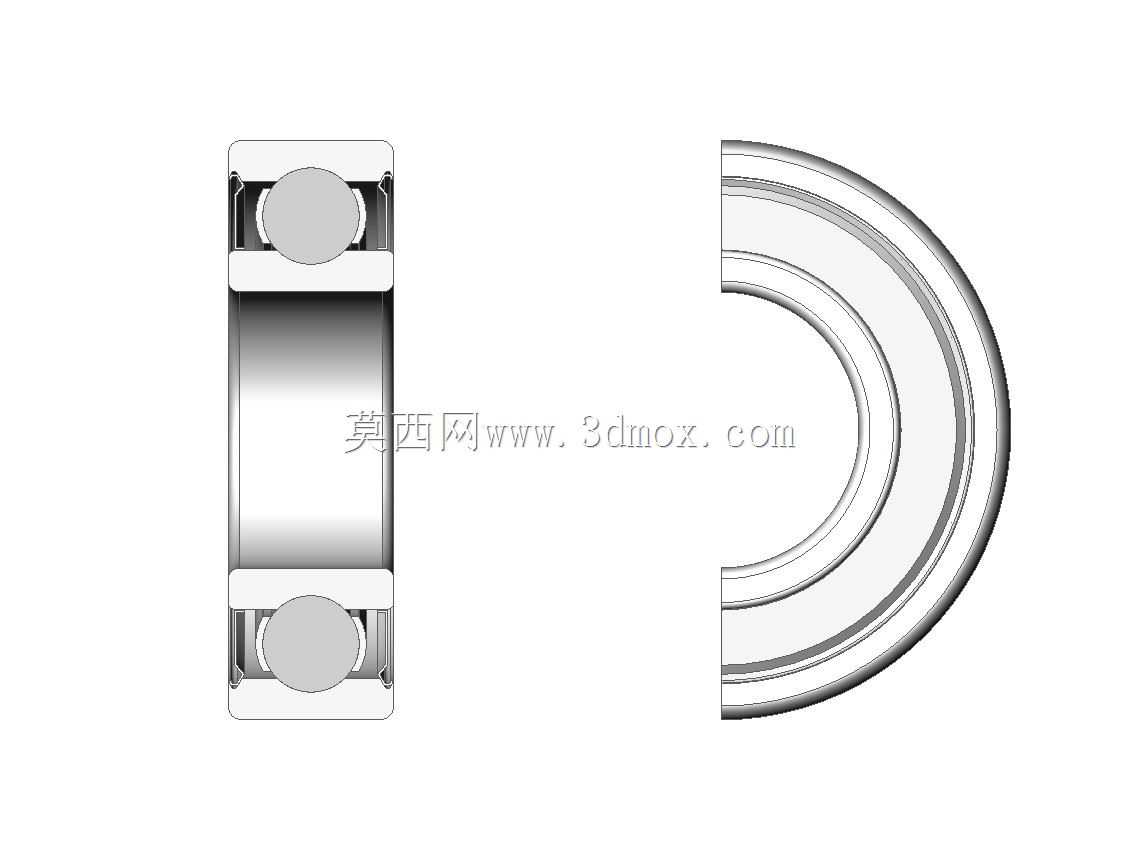

　　建模过程中，需要重点还原几个核心结构细节：一是内、外圈滚道的曲率参数，滚道的沟曲率半径一般取钢球直径的0.515到0.525倍，这个参数直接影响轴承的载荷分布与接触应力，不能随意简化为直角沟槽；二是钢球的数量与排布，6004规格的轴承一般配置8到9粒公称直径7.938mm的钢球，保持架采用浪形冲压保持架，将钢球均匀分隔在滚道内，避免钢球之间直接接触摩擦；三是密封盖的结构细节，密封盖与外圈的配合为过盈压装，嵌入外圈的密封槽内，建模时要还原密封盖的冲压折边结构，不能简化为平面盖板。

　　在实际选型应用中，该型号轴承的额定动载荷大概在9.3kN左右，额定静载荷在5.0kN左右，适合轴系径向载荷不大、转速中等偏高的场景，若应用在冲击载荷较大的工况，需要加大选型规格，不能仅靠孔径匹配就盲目选用。安装时优先采用热装工艺，将轴承均匀加热到80℃到100℃后套装到轴上，禁止直接敲击轴承内圈或者外圈，避免滚道产生压痕，导致运转时出现异响与振动。日常运维中，密封型轴承出厂时已经填充了适量的锂基润滑脂，一般在额定寿命周期内不需要额外补脂，若在高粉尘或者高湿度环境下使用，可根据实际运行状态定期拆解更换润滑脂，更换时要注意清洁滚道与钢球表面，不能混入杂质。
