H150-21T型高精度同步正时带轮结构

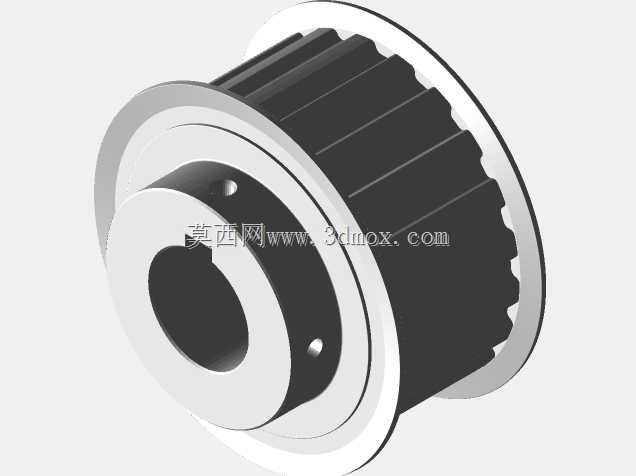

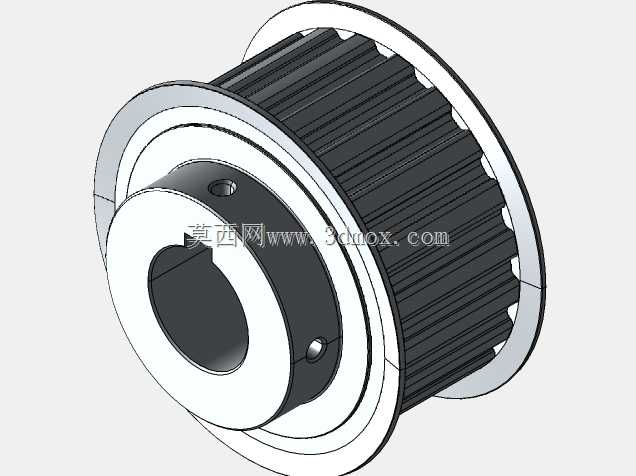

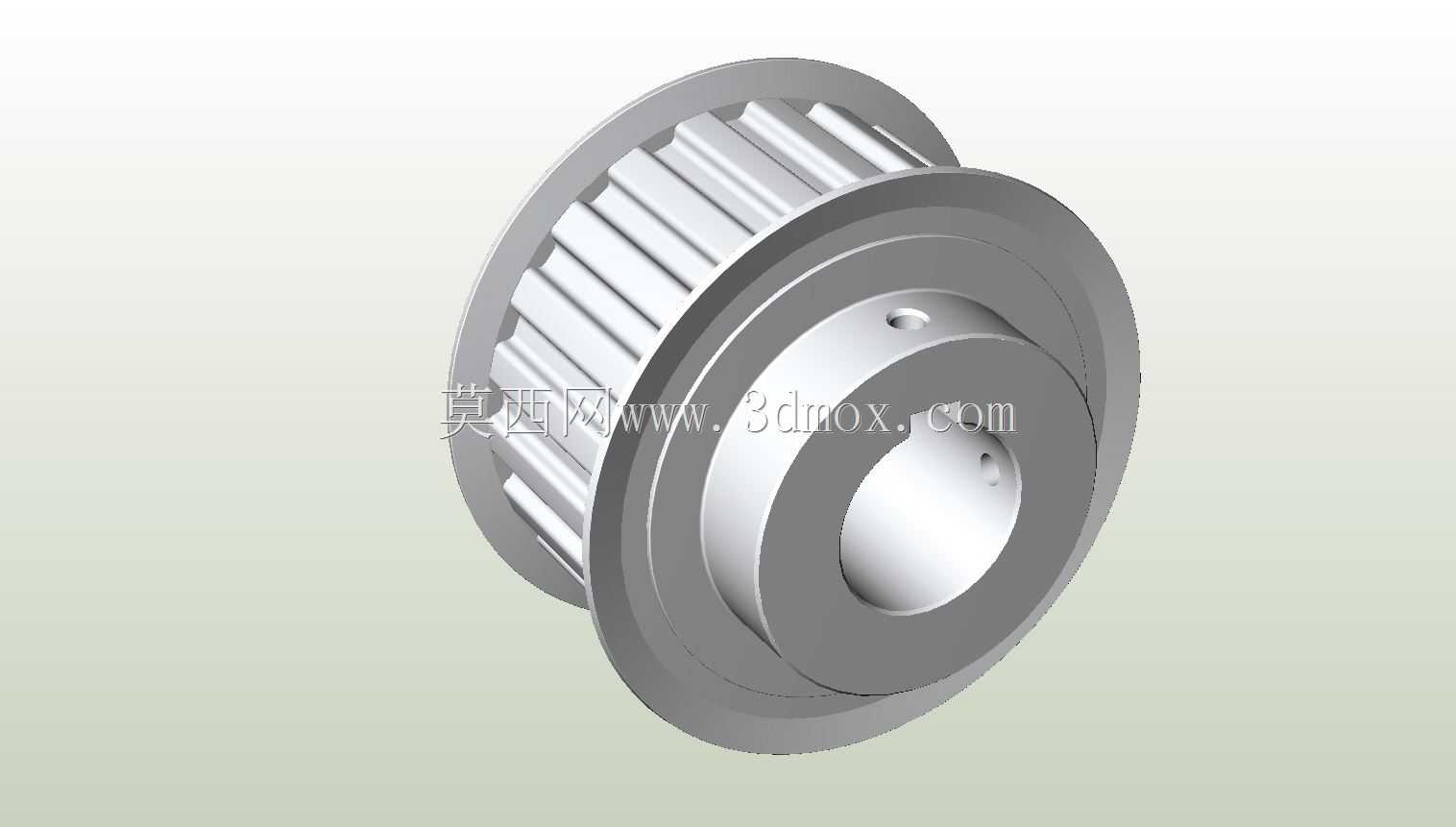

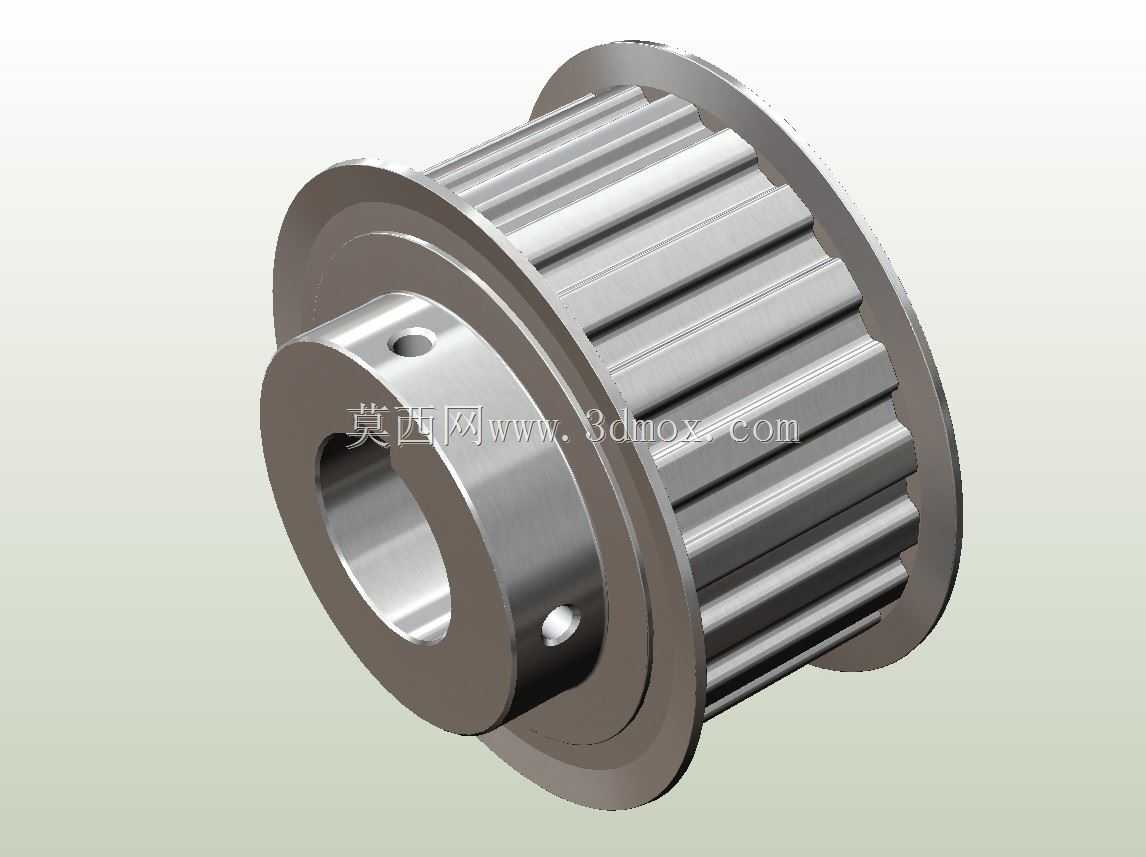

　　在自动化生产线、精密输送设备、小型动力传输单元的传动链路里，正时带轮是保障同步传动精度的核心零件，区别于普通摩擦式带传动的打滑丢转问题，这类带轮通过齿形与同步带的精准啮合，能够严格保证输入与输出端的传动比恒定，不会出现传动滞后或者相位偏移的问题，在需要精准相位匹配的工位，比如包装设备的送料工位、纺织机械的引纬机构、小型内燃机的正时系统里，这类零件的选型与设计直接决定了整套传动机构的运行稳定性。这款H150-21T规格的正时带轮，采用了双侧挡边的结构设计，挡边的外径略大于带轮齿顶圆直径，能够在同步带运行过程中限制皮带的轴向窜动，避免皮带在高速运转时从带轮齿槽中脱出，很多现场调试的故障案例里，不少同步带脱齿、跑偏的问题，根源就是带轮挡边尺寸设计不足，或者挡边与齿部的同轴度偏差过大，导致皮带运行时持续受到侧向推力，长期运行后出现磨损、跑偏甚至断裂的问题。带轮的轮毂部分采用了凸台结构，中心为通孔设计，孔壁预留了紧定螺钉的安装位，两个紧定螺钉孔呈90度分布，安装时可以通过紧定螺钉将带轮牢牢固定在传动轴上，相比单螺钉固定的结构，双螺钉的固定方式能够更好地平衡径向受力，避免带轮在频繁正反转的工况下出现周向转动、轴向滑移的问题，同时凸台结构的设计也增加了轮毂与轴的接触长度，提升了配合的稳定性，减少了轴孔配合面的压强，避免长期运行后孔位出现磨损变形。齿形部分采用了标准的圆弧齿形设计，齿槽的轮廓经过参数化优化，齿面的粗糙度控制在合理区间，

　　能够在与同步带啮合时减少齿面的摩擦磨损，同时降低啮合过程中的冲击噪音，21齿的齿数设计搭配H型同步带的齿距规格，能够适配150宽度的同步带，对应的传动扭矩覆盖中小功率的传动场景，既可以用于电机端的主动轮，也可以作为负载端的从动轮使用。在设计这类带轮的时候，首先要确认的是安装边界尺寸，带轮的总宽度、齿部宽度、挡边外径、轮毂外径、中心孔直径这些参数都需要和周边的安装空间做匹配，比如轮毂的凸台长度不能过长，否则会和旁边的轴承座、机架钣金发生干涉，中心孔的公差需要根据传动轴的配合等级选择，一般过渡配合的公差带能够兼顾安装便利性与配合紧固性，挡边的厚度也要做合理的强度校核，避免在高速运转时挡边因为离心力出现变形脱出。另外，

　　带轮的动平衡也是设计时需要考虑的点，尤其是在转速超过每分钟1000转的应用场景里，带轮的质心偏移会带来额外的振动，传导到传动轴上会加速轴承的磨损，还会带来整机的振动噪音，所以在结构设计时要尽量保证结构的对称性，两个紧定螺钉孔的位置要做对称处理，减少不平衡量。从实际应用的场景来看，这类带轮经常被用在3C产品组装线的输送工位、食品包装设备的送膜机构、小型雕刻机的传动轴系里，这些场景都要求传动过程无滑差、定位精准，普通的V带轮或者平带轮无法满足相位同步的要求，而齿轮传动虽然传动比精准，但是中心距要求严格，安装精度要求高，不适合长中心距的传动场景，正时带轮搭配同步带的传动方案，刚好兼顾了同步精度、中心距适应性、低噪音、免润滑的优势，

　　不需要像齿轮传动那样定期加注润滑脂，也不会像链传动那样存在运行间隙带来的反向冲击。在建模过程中，齿形的绘制是核心环节，需要严格按照对应齿型的参数方程生成齿槽轮廓，保证每个齿的齿距、齿高、齿形角都符合标准要求，否则加工出来的带轮和标准同步带啮合时会出现卡滞、齿面磨损过快的问题，另外挡边与齿部的同轴度、中心孔与齿顶圆的同轴度，都是建模时需要严格控制的形位公差，这些形位公差如果超差，哪怕单个零件的尺寸都在公差范围内，组装后也会出现皮带跑偏、传动噪音大的问题。带轮的材质选择上，这类规格的带轮一般选用45号钢或者铝合金加工，钢制带轮适合负载较大、转速适中的场景，强度高耐磨性好，铝合金带轮重量轻，转动惯量小，适合高速启停的传动场景，能够减少电机的启动负载，提升动态响应速度。
