工业传动用单排滚子链轮结构设计

　　在各类工业传动场景中，链传动凭借其无弹性滑动、打滑率低、平均传动比精准、传动效率高的特性，被广泛应用在输送线、农机传动、机床进给机构、物流分拣设备、摩托车动力传输等场景中，而链轮作为链传动系统里与链条直接啮合的核心承载零件，其齿形设计、安装结构、加工精度直接决定了整套传动系统的运行寿命、噪音水平与负载能力。这款链轮适配#60规格的单排滚子链条，也就是常说的12A型号滚子链，这类链条的节距为19.05mm，滚子直径11.91mm，内节内宽12.57mm，对应链轮的齿形参数完全匹配该规格链条的啮合需求，齿顶圆弧、齿沟圆弧、工作段齿廓都按照链传动的啮合轨迹做了优化，避免啮合过程中出现卡滞、咬链、跳齿的问题，同时齿面的啮合接触区域做了平滑过渡，能有效降低链条运行过程中的磨损速率，延长整套传动副的维护周期。

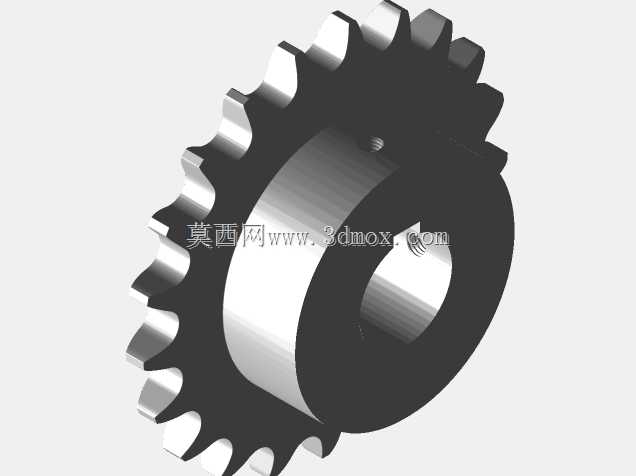

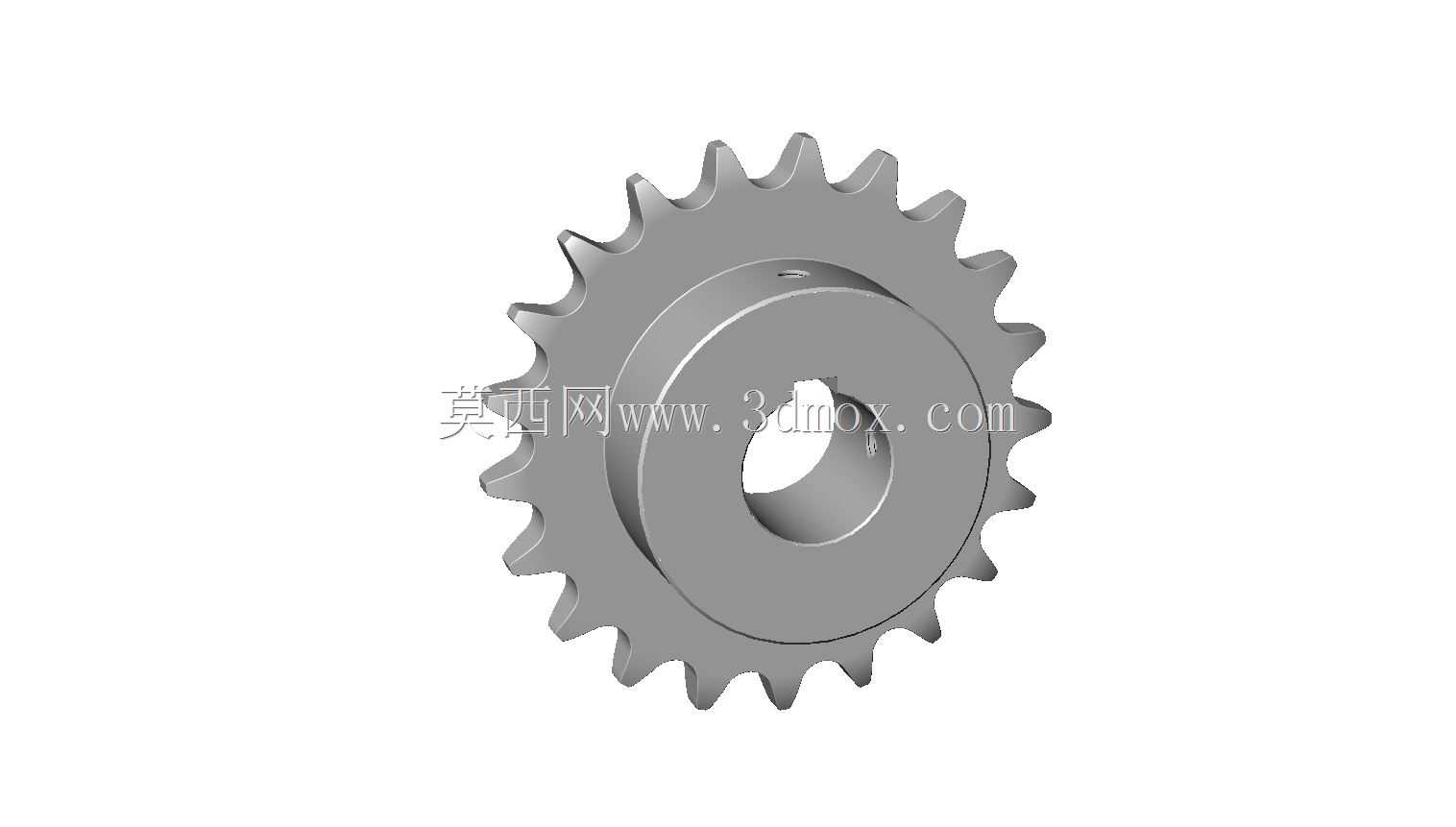

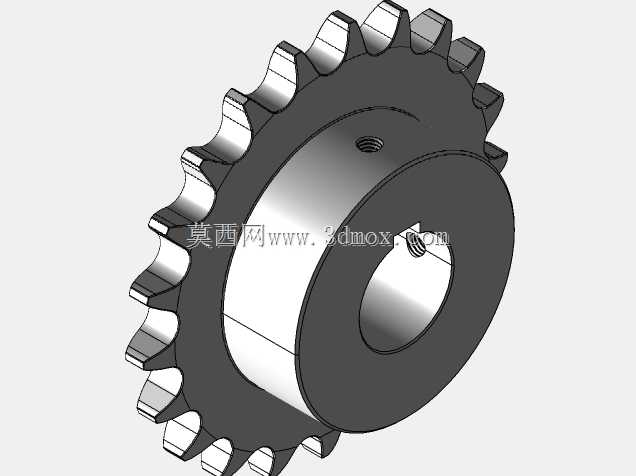

　　从结构设计来看，这款链轮采用了整体式轮毂结构，中心为带键槽的通孔安装结构，键槽的尺寸匹配对应直径的平键公差要求，能够通过平键传递扭矩，避免链轮与传动轴之间出现相对转动，轮毂部分的厚度经过受力校核，能够承受额定负载下的径向挤压力与扭矩剪切力，不会出现轮毂开裂、键槽压溃的问题。轮缘部分的齿宽适配单排链条的内节宽度，两侧带有微小的倒角，方便链条在安装时顺利导入啮合位置，即使安装过程中存在少量的轴向偏移，也能通过倒角引导链条滑入正确的啮合位置，降低现场安装的调试难度。链轮的齿数选择兼顾了传动平稳性与结构紧凑性，齿数过少会导致传动过程中动载荷增大、多边形效应明显，运行冲击与噪音升高，齿数过多则会导致相同节距下链轮整体外径过大，增加传动机构的整体占用空间，同时链条磨损后容易出现跳齿脱链的问题，这款链轮的齿数处于常用的合理区间，既能够保证中低速传动场景下的运行平稳性，又不会让整体结构尺寸过于冗余。

　　在实际设备选型应用中，这类链轮常被用在中心距较大、对传动比精度有一定要求、不适合采用齿轮传动或带传动的场景，比如工厂里的重型板链输送线，采用这类链轮作为主动轮与从动轮，搭配对应规格的滚子链，能够在多粉尘、有少量油污的车间环境下长期稳定运行，不需要像带传动那样频繁调整张紧力，也不会像齿轮传动那样对安装中心距的公差要求过于严苛。在小型农机的传动系统中，这类链轮可以用来传递发动机到行走机构、作业机构的动力，能够适应田间作业时的负载波动，即使短时间出现过载，也能通过链条与链轮的啮合缓冲部分冲击，不会像齿轮传动那样出现断齿的问题。在机床的进给传动机构中，经过精加工的链轮搭配高精度滚子链，能够实现稳定的进给传动，满足低速进给时的扭矩传递需求。

　　设计这类链轮时，首先要根据传递的功率、输入转速、传动比确定适配的链条规格，再根据链条参数计算链轮的分度圆直径、齿顶圆直径、齿根圆直径，确定齿形的各段圆弧参数，同时要根据配套传动轴的直径确定中心孔的尺寸、键槽的宽度与深度，校核轮毂的强度是否满足最大扭矩下的受力要求，还要考虑链轮的安装空间边界，确保链轮安装到轴上之后，轮缘部分不会和周边的机架、护罩、其他传动零件发生干涉。齿形部分的设计要保证链条进入啮合和退出啮合时的轨迹顺畅，减少啮合冲击，尤其是在转速较高的应用场景下，齿形的优化能够有效降低运行噪音，减少链条的动载荷。另外，链轮的材料选择与热处理工艺也会直接影响使用寿命，常规工况下采用45号钢调质处理后齿面高频淬火，就能满足大多数工业场景的耐磨需求，在有腐蚀环境或者高负载的场景下，也可以采用不锈钢或者合金钢材料制作，对应调整齿面的硬度参数。

　　安装调试过程中，需要保证主动链轮与从动链轮的端面共面，偏差控制在允许范围内，避免链条出现偏磨的问题，同时要调整好链条的张紧度，张紧力过小容易出现跳齿、脱链，张紧力过大会加剧链条与链轮的磨损，增加传动过程中的功率损耗。日常维护时，只需要定期清理链轮齿槽内的油污与杂物，按照要求给链条加注润滑脂，就能保证链轮长期稳定运行，当齿面磨损到一定程度时，要及时更换链轮，避免磨损过度的链轮加速链条的损坏，更换时最好将链轮与链条同时更换，避免新旧零件匹配不佳导致的啮合异常。
