重载型镀锌可调节支撑脚杯结构设计

　　这类支撑脚杯是工业设备安装调平环节最常用的基础支撑元件，在各类生产线机架、自动化设备柜体、输送线支架、检测平台台架、重型工装夹具底座的安装场景中应用极广，核心作用是抵消安装地面的不平整误差，将设备整体调整至水平状态，同时承担设备的全部静载荷与运行过程中产生的动载荷，避免设备因放置倾斜出现运行抖动、部件偏磨、精度偏移等问题。

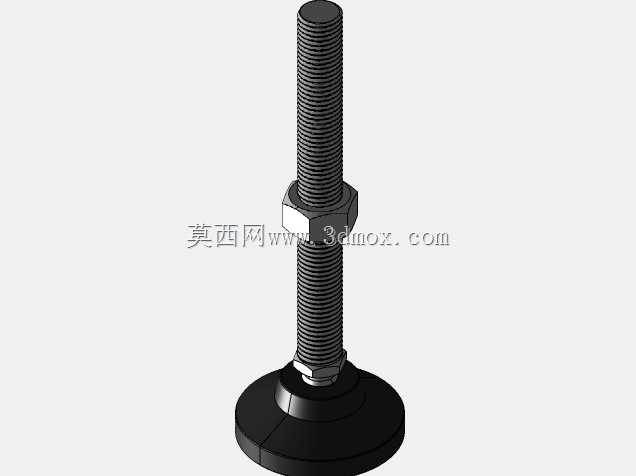

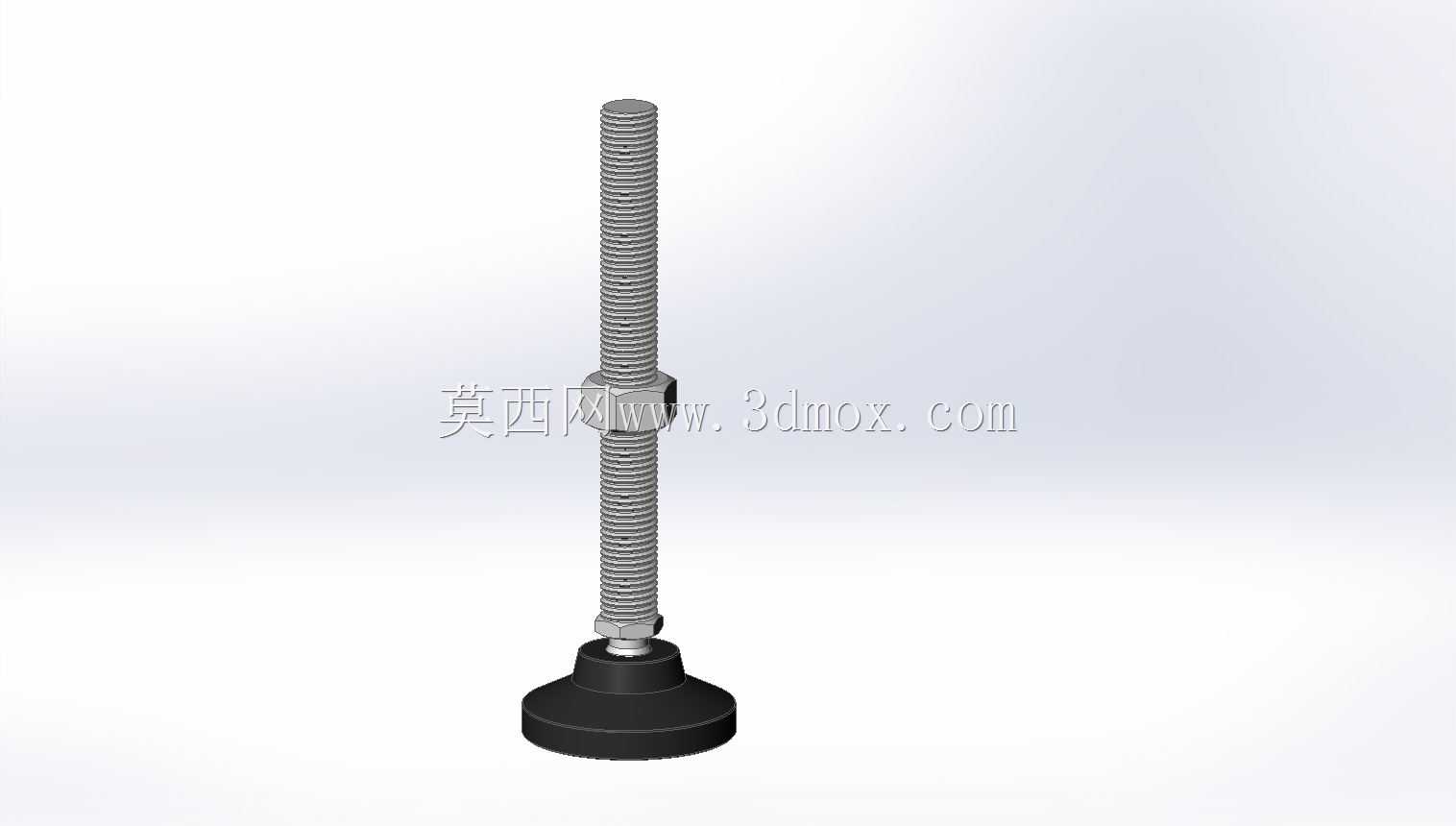

　　这款重载型脚杯的结构分为三个核心部分，底部是增强尼龙材质的防滑减震底座，中间是镀锌全螺纹调节螺杆，配套有锁紧六角螺母。底座采用大直径圆盘式设计，接触地面的底面做了细微的防滑纹理处理，既可以增大与水泥地面、环氧地坪、钢板地面的接触摩擦力，防止设备受水平外力时出现滑移，尼龙材质本身的阻尼特性还能吸收设备运行时产生的小幅振动，减少振动向地面传递，也能避免金属底座直接刮伤车间地坪漆面。螺杆采用全牙通丝设计，调节行程覆盖常规设备安装的调平需求范围，调节时旋转螺杆即可改变整体支撑高度，待高度调整到位后，将配套的锁紧螺母旋紧至设备安装板的下表面，即可锁死调节高度，避免设备运行过程中螺杆受振动出现回转松动，导致支撑高度变化、设备失平。

　　设计这款脚杯时，首先要匹配重载工况的载荷需求，螺杆直径选用常规重载支撑的通用规格，螺纹采用普通公制粗牙螺纹，兼顾螺纹强度与调节顺滑度，粗牙螺纹的抗冲击载荷能力优于细牙螺纹，更适合车间设备安装的复杂工况。底座与螺杆的连接部位做了防脱结构，螺杆下端嵌入底座内部做铆压固定，避免调节过程中螺杆从底座中脱出，同时允许螺杆相对于底座有小幅的角度偏转，能够适配地面存在微小坡度的安装场景，保证底座底面可以完全贴合地面，不会出现底座边缘悬空、局部应力集中的问题。镀锌处理的螺杆表面具备基础的防锈能力，适合车间常规干燥、少量潮湿的工业环境，不会轻易出现锈蚀卡死的问题，后期设备移位调整时也能顺畅转动调节。

　　从安装边界来看，这类脚杯的安装方式极为简便，只需在设备底部的安装横梁或底板上加工对应直径的通孔，将螺杆从下往上穿过通孔，先在螺杆上预装一个锁紧螺母，穿过安装孔后再在螺杆上方根据需要加装第二个螺母，或者直接依靠安装板下方的锁紧螺母完成固定，不需要额外的焊接或复杂连接件，安装效率很高。选型时需要注意单只脚杯的额定载荷要大于设备总重量除以支撑点数量的计算值，预留足够的安全系数，避免重载下螺杆出现弯曲变形、底座压裂的问题；调节高度时要保证所有支撑脚杯都均匀受力，不能出现单只脚杯悬空不受力的情况，防止设备运行时出现晃动。在长距离输送线、大型组装工作台这类多支撑点的设备上，这类脚杯可以逐点调整高度，轻松将整条线体或台面调整至水平状态，保证输送物料平稳运行、台面上的组装作业精度不受地面平整度影响。相较于固定式支撑脚垫，可调节结构不需要提前对地面做高精度找平处理，大幅降低了车间设备安装的基础施工成本，也方便后期设备移位后重新调平安装，重复利用率很高。
