方丝截面圆柱螺旋压缩弹簧结构设计

　　这款方丝截面的圆柱螺旋压缩弹簧，在常规弹性元件选型场景里，常被用于需要更高承载刚度、更小安装空间的工况下，和普通圆丝弹簧相比，方丝的截面特性让它在相同外径、相同有效圈数的参数下，能提供更大的弹簧刚度，抗冲击载荷的表现也更稳定，不会像圆丝弹簧在大压缩量下容易出现圈间贴合错位的问题。从实际应用场景来看，这类弹簧常出现在冲压模具的卸料结构、自动化设备的缓冲限位工位、传感器的预紧机构里，尤其是在传感器装配环节，弹簧提供的稳定预紧力能让传感元件始终保持和被测部件的可靠接触，避免因为设备运行振动出现检测信号跳变的问题，这也是它被归类到传感器相关配件里的核心原因。

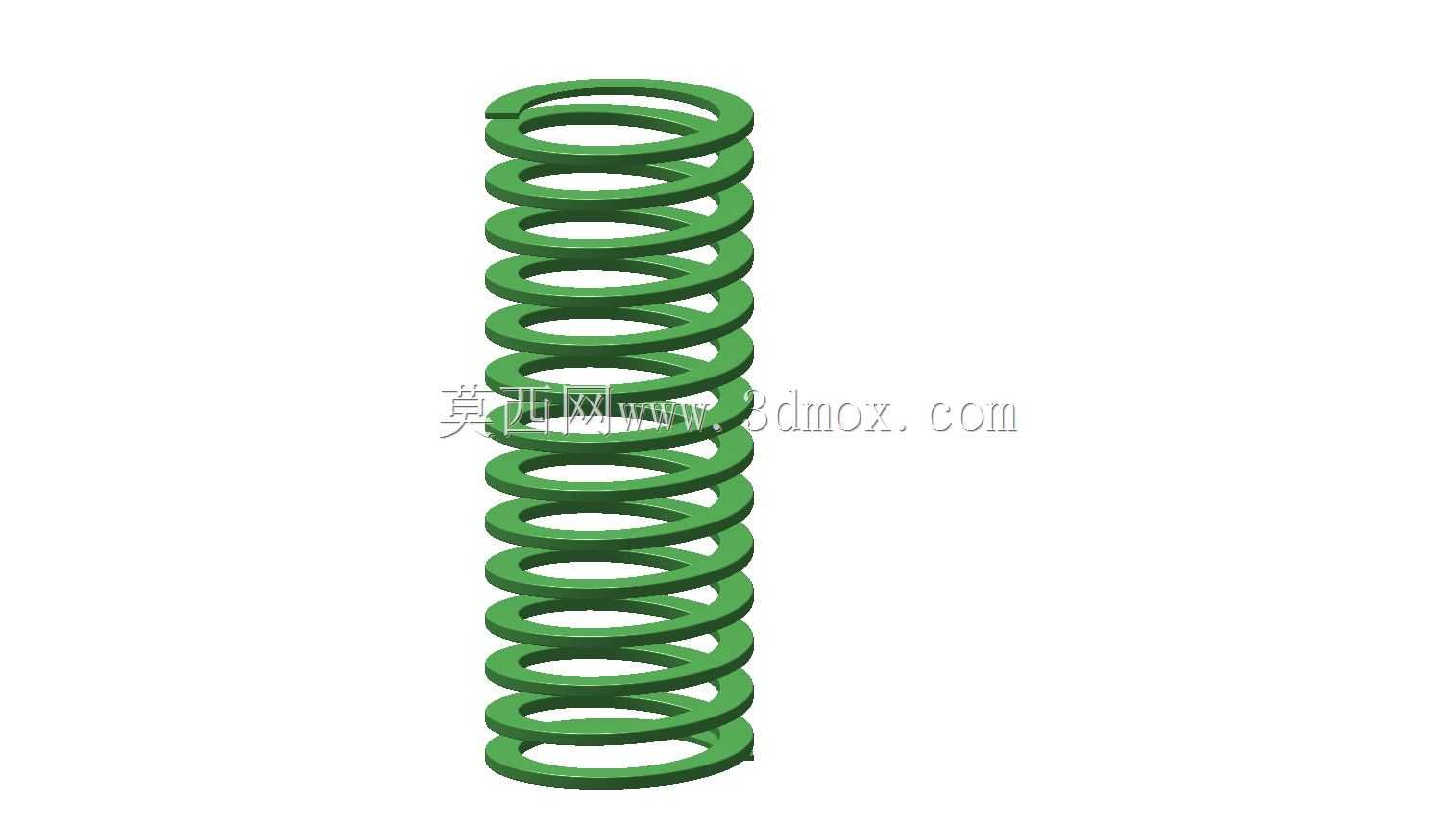

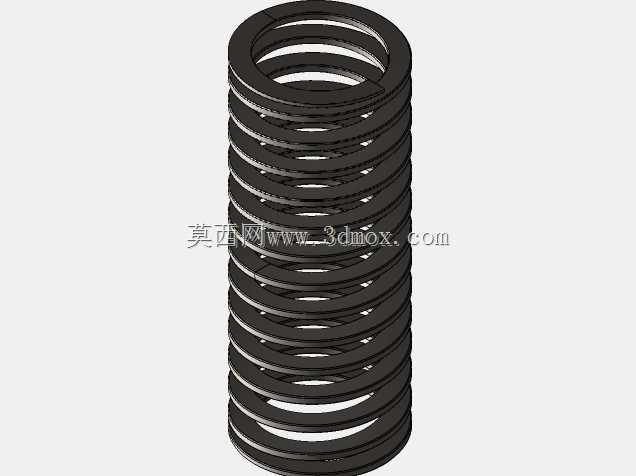

　　从设计思路上看，这款弹簧采用等节距圆柱螺旋结构，两端做了并圈磨平处理，磨平端的支撑圈长度大概是3/4圈，能保证弹簧在压缩过程中两端的支撑面始终和安装基座保持平行，不会出现侧向偏移的问题。方丝的截面在卷制的时候，需要注意绕制过程中的截面扭转补偿，因为方形截面在螺旋弯曲的时候，内侧的材料压缩变形量和外侧的拉伸变形量比圆丝更不均匀，如果卷制工艺参数没控制好，很容易出现弹簧回火后圈间间隙不均匀、自由长度超差的问题，建模的时候需要把每一圈的螺旋升角和截面扭转角度做对应匹配，才能还原出真实的卷制后形态，不会出现截面和螺旋线不垂直的建模错误。

　　从安装边界来看，这款弹簧的外径尺寸适配常规的沉孔安装场景，安装时需要预留的径向间隙比同规格圆丝弹簧略小，因为方丝弹簧在压缩过程中的径向膨胀量更可控，不会像圆丝弹簧在大载荷下出现明显的外径胀大问题，能适配更小的安装沉孔直径，节省设备内部的安装空间。弹簧的有效圈数设计兼顾了刚度和压缩行程，总压缩量能达到自由长度的30%左右，不会因为圈数太少导致刚度曲线非线性，也不会因为圈数太多出现压缩过程中圈间提前接触、刚度突变的问题。

　　在实际设备运行中，这类方丝弹簧的疲劳寿命比同承载能力的圆丝弹簧高20%左右，因为方丝和安装导向件的接触面积更大，接触应力更小，不会出现圆丝弹簧和导向杆之间的线接触磨损，长期往复压缩工作的时候，不会因为局部磨损导致弹簧力衰减。在做结构选型的时候，需要注意弹簧的两端磨平端面的平面度要求，一般要控制在0.1mm以内，不然安装后会出现弹簧力偏载，导致弹簧在压缩过程中出现侧弯，提前出现断裂失效。建模过程中，螺旋线的生成需要准确对应节距参数，每一圈的截面轮廓要保持和螺旋线法向垂直，两端的并圈部分要做平滑过渡，避免有效圈和支撑圈之间出现应力集中的尖角，还原真实弹簧的工艺过渡结构，方便后续做有限元受力分析的时候，能得到更贴近实际工况的应力分布结果，不会因为建模的结构误差导致仿真结果失真。
