M16单孔锚型镀锌铁皮平底调节支撑脚杯

　　在工业生产线、自动化设备机架、输送线体以及各类需要水平校准的工装台架搭建场景里，支撑调节脚杯是极易被忽略但直接影响设备运行稳定性的基础零部件。这款M16单孔锚型的镀锌铁皮调节脚，采用平底喇叭口的底座结构，区别于常规圆弧底脚杯仅能在平整硬化地面使用的局限，平底接触面可以在存在轻微不平整的水泥地面、环氧地坪甚至铺设钢板的车间地面获得更大的接触面积，单位面积承压更低，长期承重下不会出现地面凹陷导致的设备偏移问题。

　　从结构设计逻辑来看，这款脚杯采用全金属镀锌材质，螺杆部分为标准M16外螺纹，配套两个六角锁紧螺母，其中下方螺母紧贴底座喇叭口上沿，用于调整完支撑高度后锁死螺杆与底座的相对位置，避免设备运行过程中受振动影响出现螺纹回转、高度偏移；上方螺母则用于和设备底部的安装梁贴合锁紧，将脚杯整体与设备机架牢牢固定。底座侧边延伸出的单孔锚定耳是这款脚杯区别于普通无固定脚杯的核心设计，当地面允许打膨胀螺栓时，可以通过这个耳片上的安装孔将脚杯底座与地面完全锚固，彻底消除设备受水平冲击力时出现的滑移风险，尤其适合存在往复运动机构、启停惯性较大的自动化设备使用，比如皮带线的头尾段、小型冲压设备的机架、振动盘的支撑台架这类存在持续振动或水平作用力的场景。

　　实际选型使用时需要明确安装边界参数：螺杆为标准M16粗牙螺纹，可调节行程覆盖常规设备调平需求，底座喇叭口的过渡结构可以让螺杆承受的垂直载荷均匀分散到底座整个接触平面，避免应力集中在螺杆与底座的焊接位置，提升长期重载下的结构可靠性。镀锌的表面处理可以适应普通车间的潮湿、多粉尘环境，具备基础的防锈能力，不需要额外做表面防腐处理就能满足多数工业场景的使用要求，相比不锈钢材质的脚杯成本更低，相比普通喷漆脚杯的防锈寿命更长，是性价比极高的通用支撑选型方案。

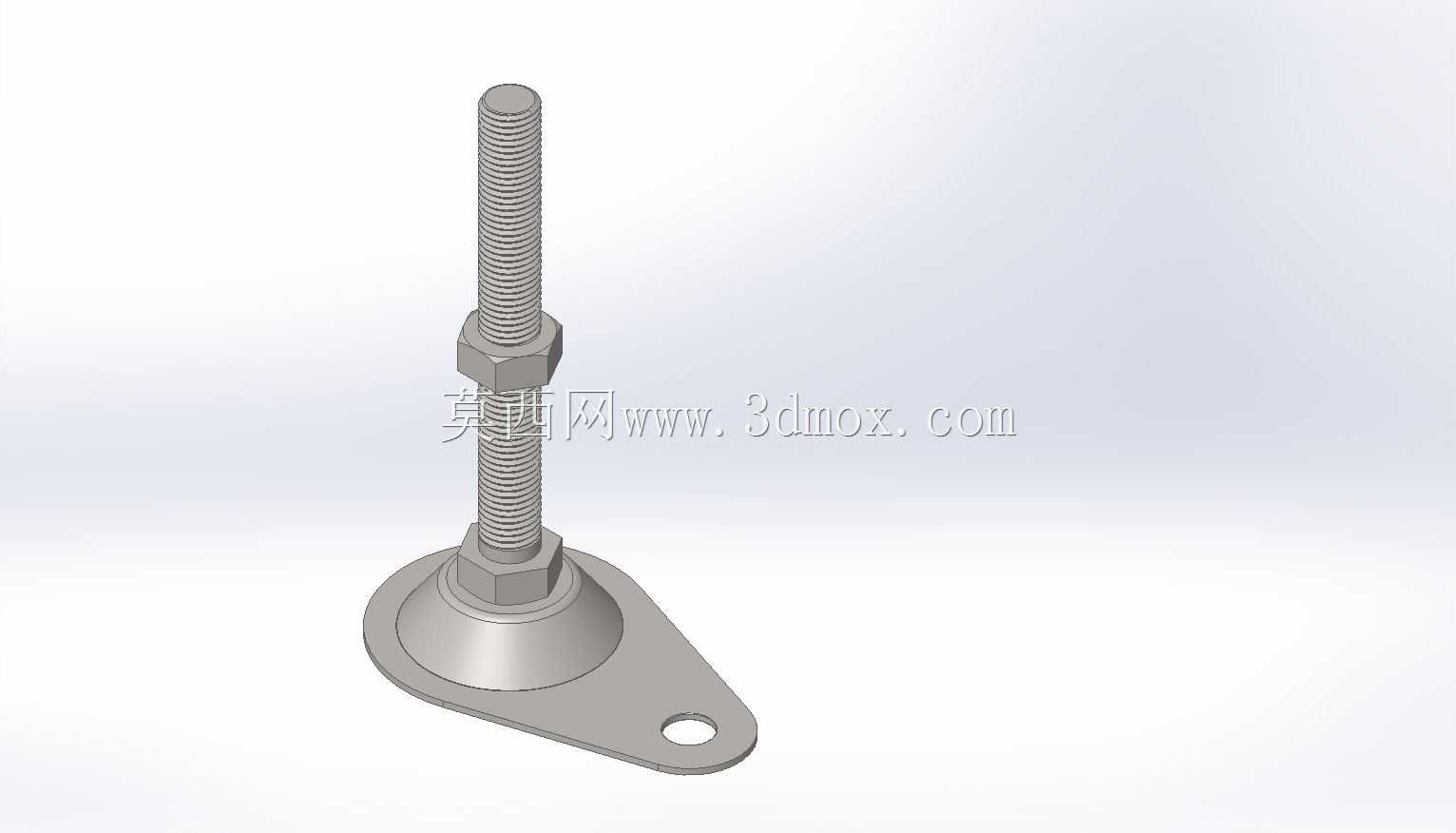

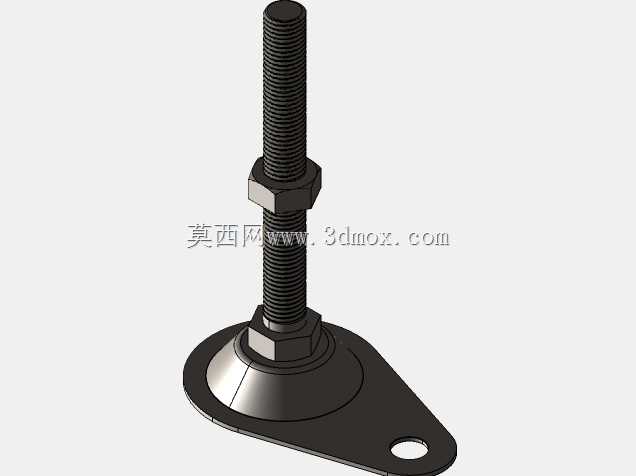

　　在三维建模过程中，这个模型完整还原了螺纹的实际牙型、底座的冲压成型弧度、锚定耳的开孔位置以及锁紧螺母的配合尺寸，结构工程师在做设备整体设计时，可以直接调用这个模型完成机架底部的装配干涉检查，不需要额外绘制简化模型，能够准确核算设备底部的安装空间，确认锚定孔与地面膨胀螺栓的位置是否匹配，避免现场安装时出现脚杯与地面线槽、设备底部走线槽干涉的问题。同时模型的尺寸参数完全符合行业通用的脚杯规格，选型时可以直接对应实物采购，不需要二次核对安装尺寸，大幅缩短设备设计到落地的周期。

　　从实际使用的工况适配性来说，这种带锚定耳的平底脚杯，相比万向调节脚杯，虽然不支持大角度的地面倾斜自适应，但在地面平整度达标的车间环境中，刚性连接的结构支撑稳定性更强，不会出现万向脚杯长期受载后铰接点磨损产生的晃动问题。单孔锚定的设计相比双孔锚定结构，对现场安装的孔位精度要求更低，即使地面打孔位置存在几毫米的偏差，也可以通过微调脚杯的旋转角度完成锚固安装，降低现场施工的难度。镀锌铁皮的底座采用冲压成型工艺，生产效率高，整体重量更轻，安装时单人即可完成高度调整与锚固作业，不需要额外的吊装辅助，适合大批量的生产线搭建项目使用。

　　在做设备的水平校准作业时，只需要先将脚杯预拧到设备机架的安装孔位，把设备就位后通过旋转下方的调节螺母调整各个支撑点的高度，配合水平仪完成设备整体水平度校准，之后依次锁紧上下两个锁紧螺母，最后在锚定耳位置打入膨胀螺栓完成固定即可，整个调平流程不需要复杂的专用工具，普通活动扳手就能完成全部操作，后期设备维护需要重新调整水平时，也只需要松开锁紧螺母和锚固螺栓即可重新调整，维护操作十分便捷。
