带双耳挂钩圆柱螺旋拉伸弹簧结构

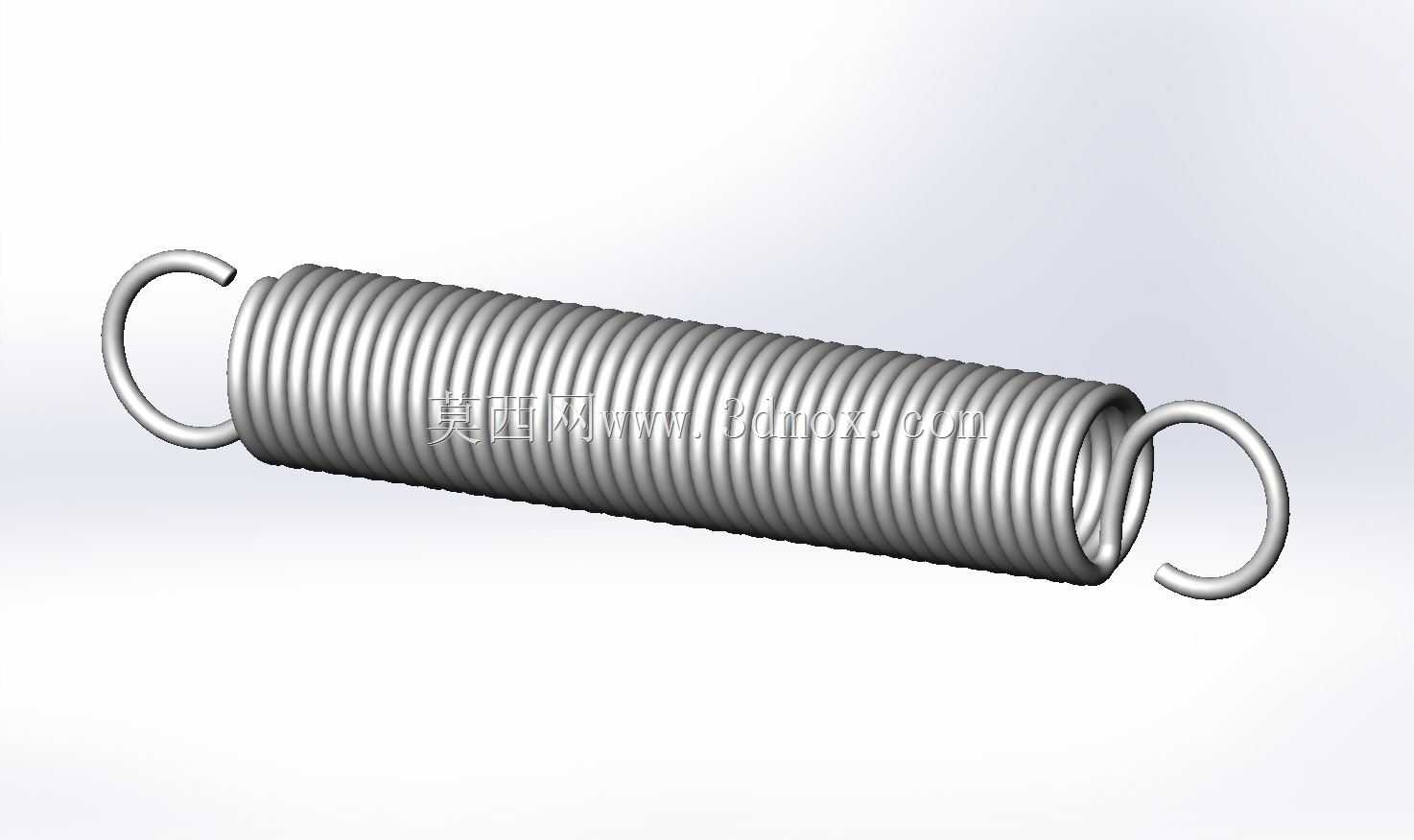

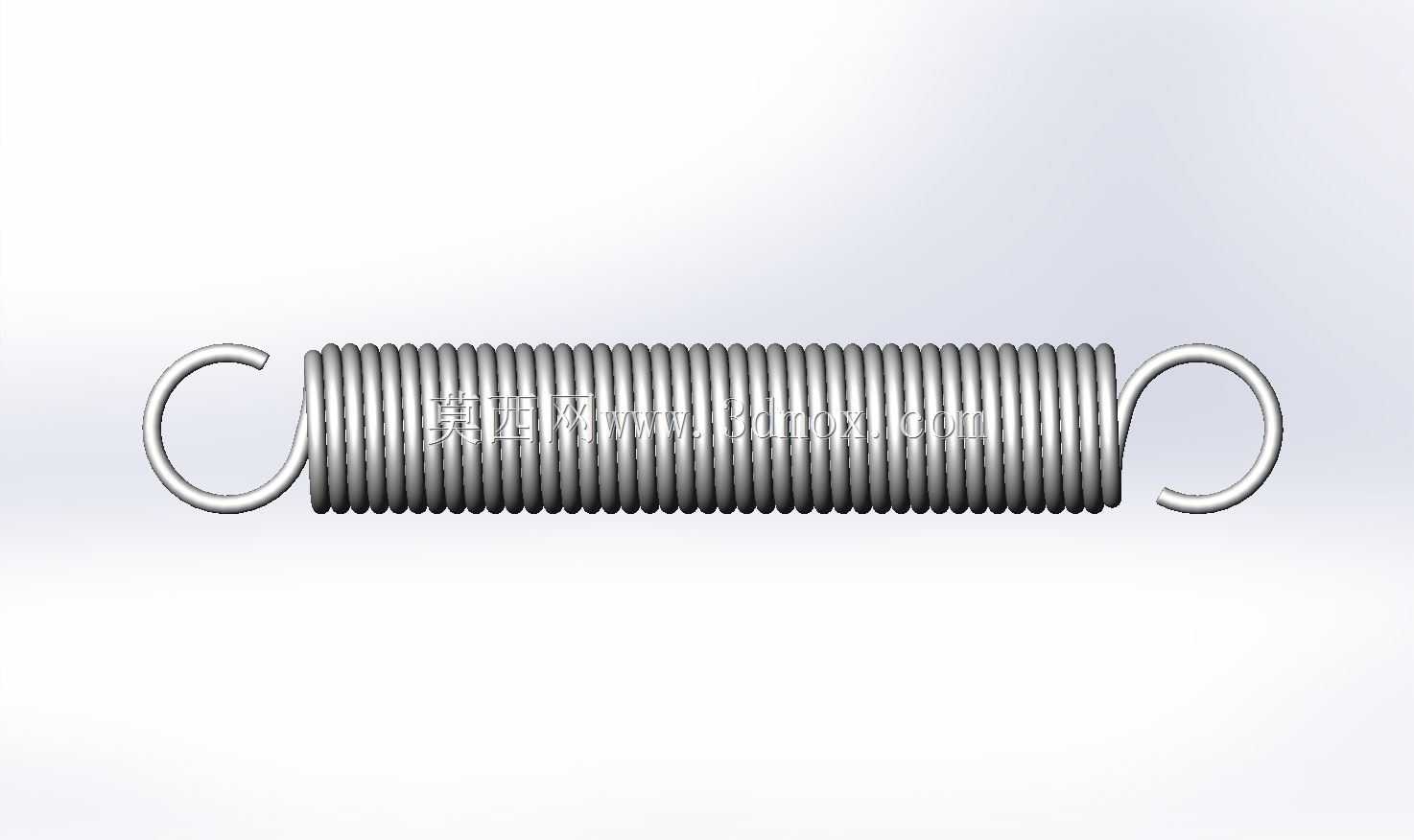

　　在各类工装夹具、自动化输送线、小型家电操作机构、园林工具扳机组件里，圆柱螺旋拉伸弹簧是出镜率极高的弹性储能零件，和压簧依靠端面承压提供反力不同，拉簧的所有工作行程都处在受拉状态，空载状态下簧圈之间保持紧密并圈，只有当两端挂钩受到向外的拉力时，簧圈才会逐步张开，输出与拉伸量成正比的复位拉力。做这类零件的三维建模时，首先要明确实际安装场景的边界约束：很多新手建模时容易忽略挂钩的安装空间，只关注簧体本身的参数，实际装配时经常出现挂钩和安装座干涉、挂钩开口方向无法对准挂点的问题。这款双耳圆钩拉簧的两端采用了整圆弯曲的挂钩结构，挂钩的弯曲半径和簧丝直径保持合理比例，避免弯曲处应力集中导致早期断裂，

　　建模时需要在簧圈和挂钩的过渡段做平滑的螺旋线扫掠衔接，不能直接用直线拼接，否则后续做有限元应力分析时，过渡位置会出现不符合实际的应力奇异点，误导结构强度判断。从安装适配性来看，这类拉簧的安装不需要额外的导向轴，只要两端挂点的位置在空载时能让簧体保持自然伸直状态，不会出现侧向偏载即可，相比需要配套导杆或者导套的压簧，拉簧的安装空间要求更灵活，在一些布局紧凑的小型机构里，比如电器开关的触点复位、柜门的闭合拉紧、小型传送带的张紧结构里，都能看到这类结构的应用。设计拉簧结构时，首先要核算工作行程内的拉力变化率，也就是弹簧刚度，簧丝直径、簧圈中径、有效圈数三个核心参数直接决定刚度值，建模时要保证有效圈数的准确性，

　　两端挂钩部分的圈数不计入有效圈数，不能把整个簧体的总圈数直接代入刚度公式计算，否则算出来的拉力值会和实际测试值偏差超过20%，直接导致机构复位力不足或者拉力过大损坏配套零件。另外，挂钩的开口方向也是设计时需要重点确认的细节，这款模型的两端挂钩处于同一平面，适合挂点平行布置的安装场景，如果安装空间里两个挂点存在90度的空间错位，就需要调整其中一端挂钩的扭转角度，建模时可以通过调整螺旋线末端的退出角度来实现挂钩方向的自定义，不需要重新绘制整个簧体扫掠路径。从实际使用的失效场景来看，拉簧最容易断裂的位置就是挂钩和簧体连接的过渡弯曲处，所以建模时这个位置的圆角不能做的太小，要保证弯曲处的曲率半径不小于簧丝直径的1.5倍，

　　同时在工程图中标注这个位置的表面处理要求，避免加工时留下划痕或者脱碳层，降低疲劳强度。在自动化设备的料仓挡料机构里，这类拉簧常用来提供挡料板的复位力，当气缸推动挡料板放行工件时，拉簧被拉长储存能量，气缸缩回时拉簧带动挡料板回到初始位置，不需要额外设置复位驱动，简化了机构的动力配置；在手动工具比如尖嘴钳、断线钳的手柄复位结构里，拉簧的拉力值要匹配人手的操作力度，拉力太大会导致操作费力，拉力太小则手柄无法完全张开，影响下次握持操作；在儿童玩具的传动结构里，拉簧还可以作为缓冲元件，吸收齿轮传动瞬间的冲击载荷，避免硬接触打坏齿形。做三维装配时，要注意给拉簧预留足够的拉伸行程空间，最大拉伸长度不能超过簧丝材料的弹性极限对应的伸长量，否则弹簧会出现塑性变形，无法回到初始长度，失去复位功能。建模过程中，螺旋线的生成要保证螺距在空载状态下等于簧丝直径，实现并圈效果，当添加拉伸配合模拟工作状态时，可以通过配置项调整螺距参数，直观展示不同拉伸长度下的簧体形态，方便和周边安装座做干涉检查，尤其是挂钩挂入安装座挂孔的位置，要保证挂钩在整个拉伸行程中都不会从挂孔中脱出，挂钩的自由端要做适当的内收角度，避免工作过程中受振动脱落。
