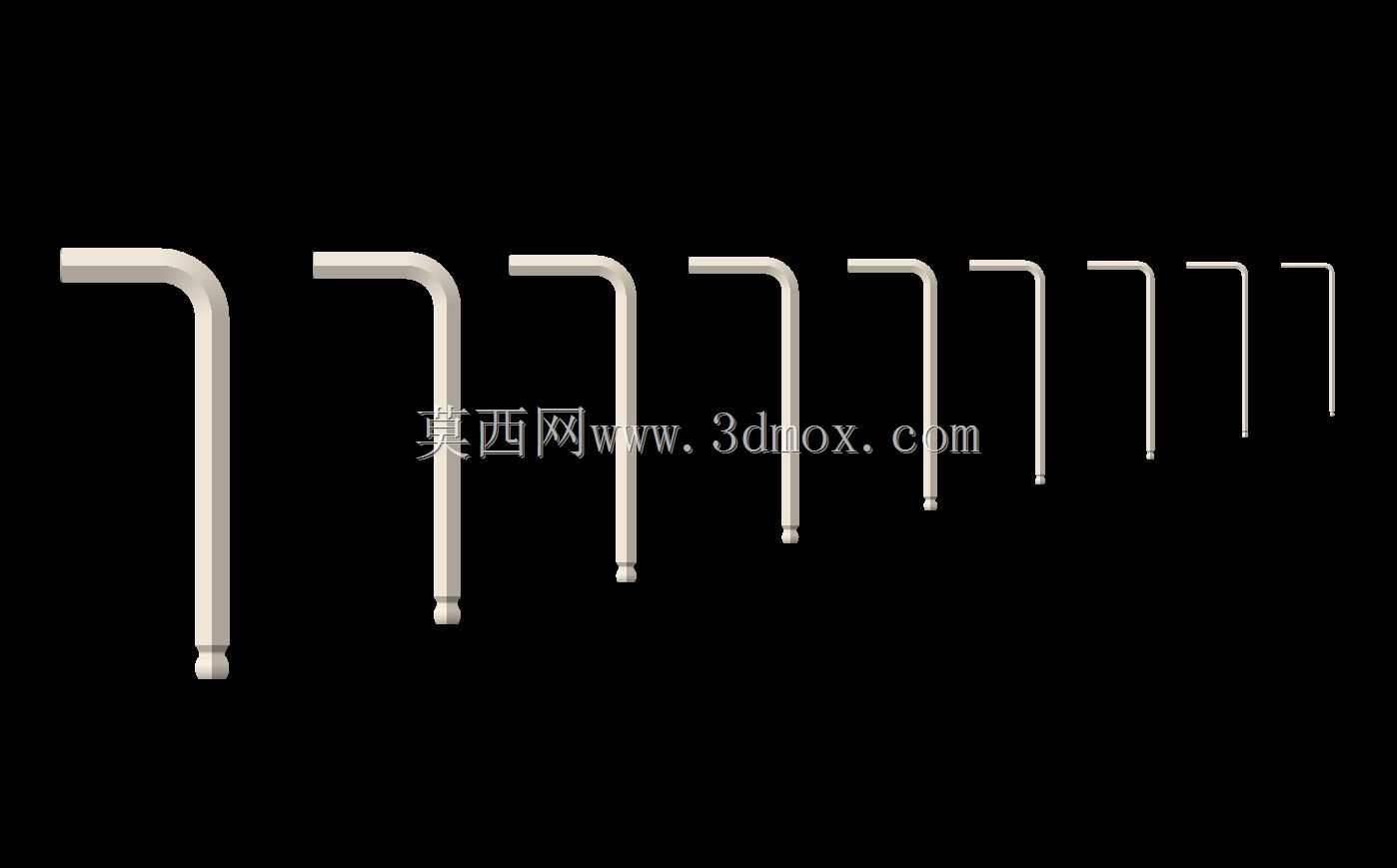

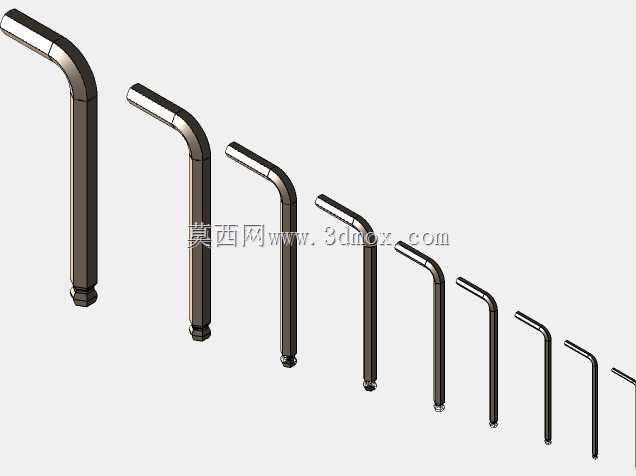

多规格球头L型内六角扳手组套结构

　　这套球头L型扳手组套覆盖1.5mm到10mm共9种常用内六角规格，是机械装配、设备维保、工装调试场景中出镜率极高的手动紧固工具。不同于常规平头内六角扳手，球头端的设计允许扳手在与螺丝轴线存在最大25度偏角的工况下完成拧动操作，这一特性在设备内部空间局促、螺丝孔位被周边结构件遮挡无法垂直插入的场景下优势极为明显，比如自动化产线内部的模组安装、精密仪器内部的紧固件调整、模具型腔内部的顶丝锁紧等场景，作业人员无需完全对准螺丝轴线即可完成操作，大幅降低狭小空间的作业难度。

　　从结构设计逻辑来看，L型的弯折结构充分利用了杠杆力矩原理，长杆端用于螺丝的快速预紧与松脱初始阶段，此时握持长杆末端可以获得更大的转动半径，用较小的手部力量即可克服螺丝的初始静摩擦力；短杆端配合球头则用于最终的扭矩施加与空间受限场景的小角度拧动，两种使用方式的切换无需额外工具，仅需调整扳手的插入端即可完成，完全适配现场维保作业中快速切换工况的需求。球头部分的球面加工精度直接决定了扳手的使用寿命与拧动时的防滑性能，建模时球头与杆身的过渡区域采用了大圆角平滑过渡，避免应力集中导致的杆部断裂问题，这一细节也是区分劣质扳手与合格工业级扳手的核心特征——很多廉价扳手在球头根部采用直角过渡，承受大扭矩时极易从根部断裂，残留在螺丝孔内的断头取出难度极大，反而会增加设备维修的时间成本。

　　尺寸边界方面，不同规格的扳手长度随对应内六角尺寸递增，1.5mm规格的扳手整体长度较短，适配小规格螺丝的低扭矩需求，避免长杆带来的过大扭矩拧断小直径螺丝；10mm规格的扳手长杆长度达到180mm左右，短杆长度约60mm，可提供足够的力矩满足M12内六角螺丝的紧固扭矩要求。所有规格的扳手弯折处的圆角半径统一控制在杆径的1.5倍，既保证了弯折处的结构强度，又不会因为圆角过大导致扳手无法插入沉孔较深的螺丝位。杆身的直径与对应内六角对边尺寸保持严格的公差配合，建模时参考了GB/T 5356内六角扳手的公差要求，对边尺寸的公差控制在h9级别，既可以顺利插入标准内六角螺丝，又不会因为间隙过大导致拧动时打滑磨损螺丝内孔。

　　在实际应用场景中，这套扳手组套几乎覆盖了所有通用机械装配的需求：从小型电子设备的外壳紧固，到中型工业设备的机架组装，再到大型机床的附件安装，只要涉及内六角圆柱头螺丝、内六角顶丝、内六角沉头螺丝的拧动作业，都可以找到对应规格的扳手。球头端的设计还特别适配设备后期维保中的调整作业，比如导轨安装时的顶丝微调、传感器安装位置的小角度紧固、气动管路接头的锁紧等场景，作业人员不用完全探身到设备内部，仅需倾斜扳手即可完成操作，大幅降低维保作业的劳动强度。建模过程中对每一种规格的扳手都做了等比例还原，杆身的平直度、球头的球面轮廓、弯折处的角度都严格参照工业级实物的参数，没有出现比例失调、结构错位的问题，可直接用于工具柜建模、装配场景模拟、操作培训动画制作等场景，也可以作为五金工具类产品展示的基础模型使用。

　　从结构强度设计的角度，扳手整体采用合金结构钢的等强度设计思路，杆身直径随规格增大而递增，保证每一种规格的扳手都能承受对应螺丝的最大紧固扭矩，不会出现小规格扳手杆径过粗无法插入小螺丝沉孔、大规格扳手杆径过细承受扭矩不足断裂的问题。球头部分的球面与内六角孔的接触面积经过优化，相比早期的球头扳手，接触面积提升了30%左右，拧动时的单位面积压力更小，既减少了球头自身的磨损，也降低了螺丝内孔被拧圆的概率，这一点在反复拆装的维保场景中尤为重要——很多设备在全生命周期内需要多次拆装维护，扳手与螺丝的磨损控制直接决定了设备维护的效率与螺丝的复用率。
