直径80三辐条带锁紧孔机床操作手轮

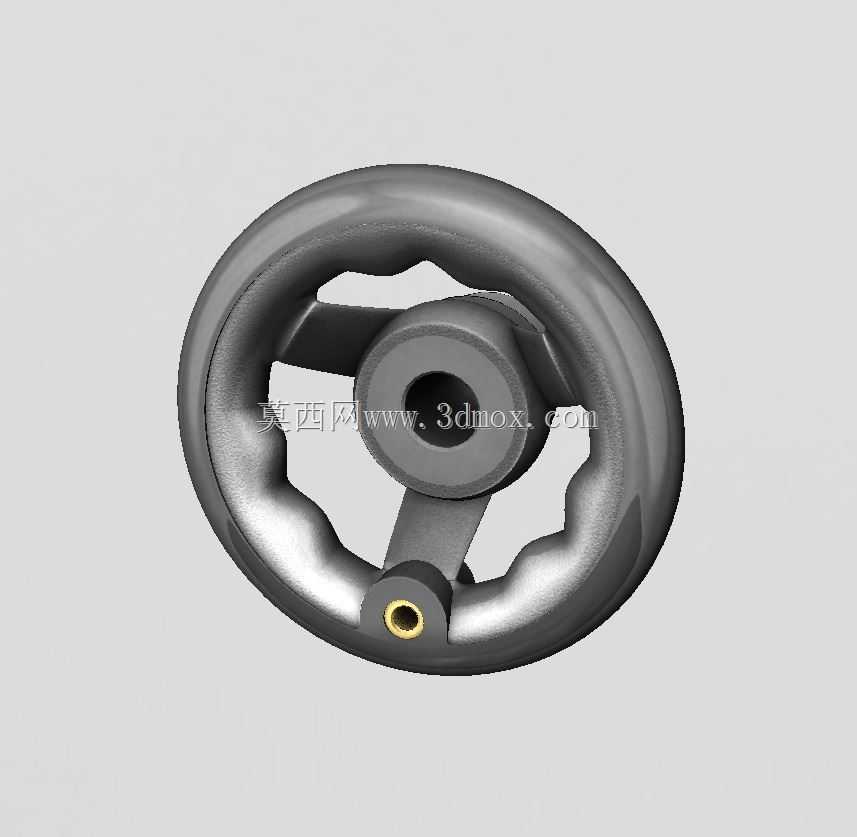

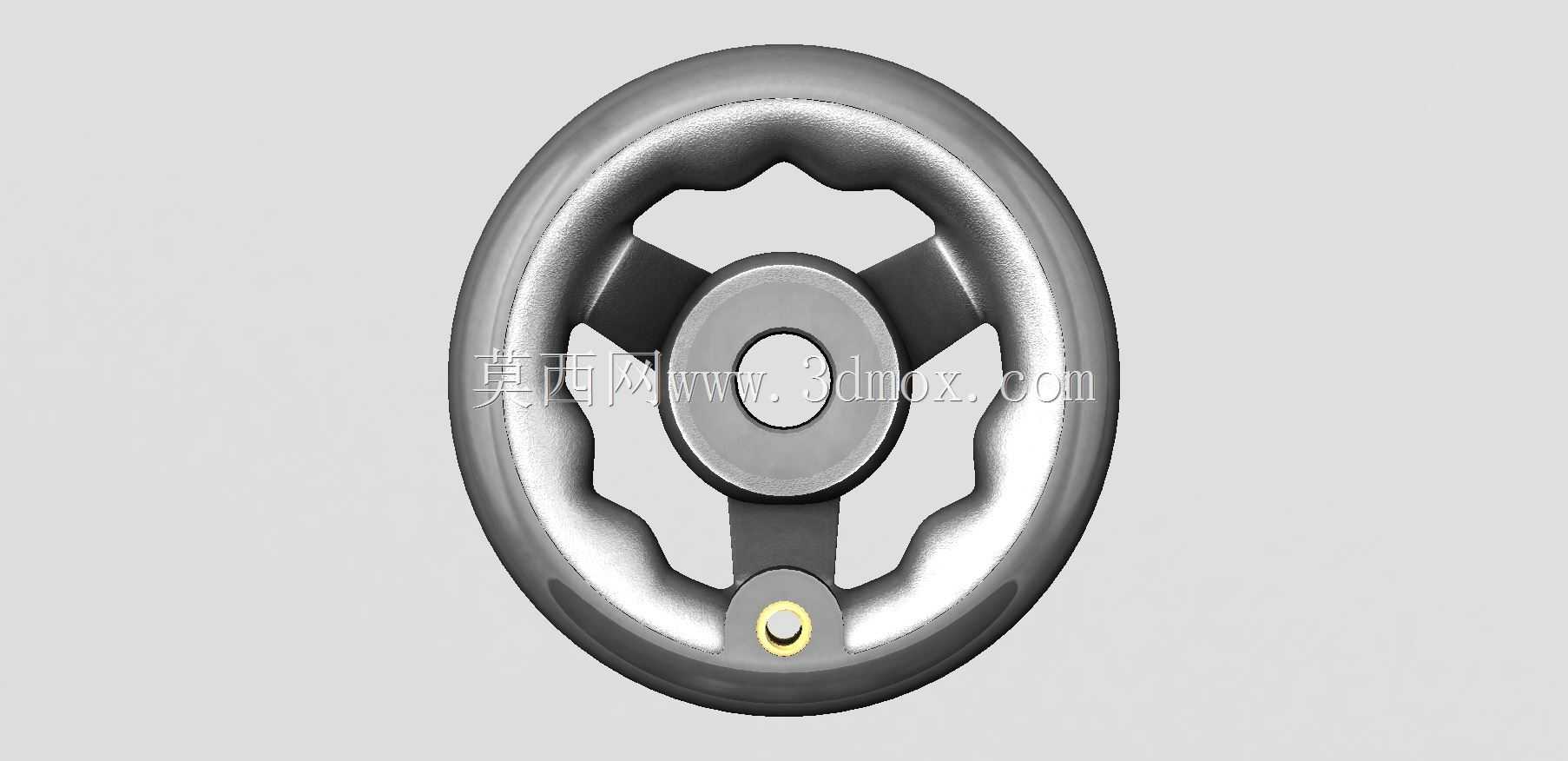

　　这款直径80的手轮是工业设备操控系统里的核心手动操作部件，日常在各类中小型机床、检测仪器、工装夹具的进给调节、工位锁定、参数微调场景中被广泛使用，区别于大尺寸重载设备的盘式手轮，这个规格的手轮更适配需要小行程精准调节、操作空间紧凑的安装位。从结构设计来看，采用三辐条连接外圈轮缘与中心轮毂的布局，相比两辐条结构，转动时受力更均匀，操作人员握持施力时不会出现单侧应力集中的问题，轮缘做了内凹的波浪形握持曲面，手指搭靠时贴合度更好，即便戴劳保手套操作也能稳定发力，不会出现打滑脱手的情况，长时间频繁调节也不容易产生操作疲劳。中心轮毂位置设计有通孔安装结构，可直接套入设备的调节轴端，通过键槽或者顶丝实现周向固定，

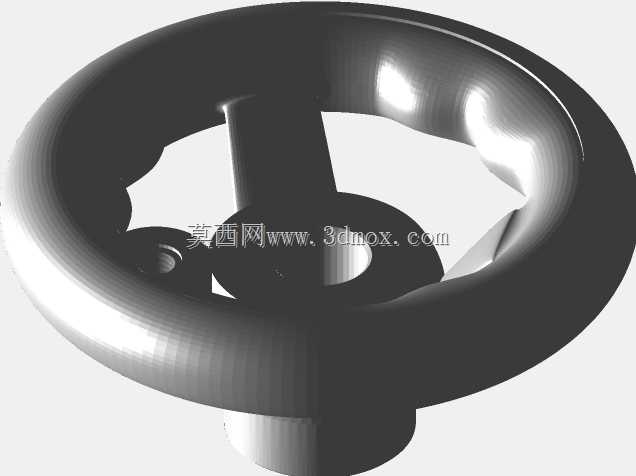

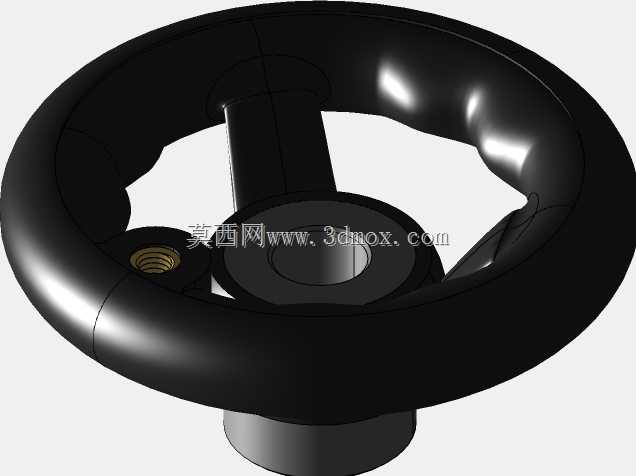

　　轮毂下方延伸出的带铜衬套的锁紧定位孔，是这款手轮的关键功能结构，当调节到目标工位后，可穿入锁紧销或者紧定螺钉，将手轮与设备基座位置锁定，避免设备运行过程中受振动影响出现轴位偏移，铜衬套的设计能减少锁紧件反复插拔带来的磨损，延长手轮整体的使用寿命。从安装边界来看，整体外径严格控制在80mm，中心轮毂的轴向厚度适配常规10-15mm直径的调节轴安装需求，辐条的镂空设计在保证结构强度的前提下，有效降低了手轮自身重量，减少了轴端的额外负载，同时镂空结构也不容易积留切削液、金属碎屑等工业现场常见杂物，日常清洁维护更方便。在实际选型适配时，需要注意手轮的安装轴孔与设备调节轴的配合公差，通常选用H7/k6的过渡配合即可保证转动无旷量，

　　锁紧孔的位置需要与设备基座上的定位销位置对应，确保锁紧时销体能顺利插入，轮缘的外表面做了哑光防滑处理，不会因为车间内的油污附着导致摩擦力下降，三辐条的对称结构也让手轮做动平衡时更容易校准，高速转动调节时不会出现偏心抖动的问题。这类手轮通常用在仪器仪表的校准调节、机床尾座的进给微调、工装夹具的夹紧调节、自动化设备的手动调试工位上，相比塑料材质的手轮，金属材质的结构抗冲击性更好，即便受到意外磕碰也不会出现开裂变形的问题，能够适应车间内复杂的工况环境，在没有电动调节的简易设备上，这类手轮是操作人员和设备之间最直接的交互部件，操作力的传递直接、反馈清晰，操作人员可以通过手轮转动的阻力变化直接感知到设备内部的负载情况，

　　避免调节时用力过大损坏传动部件。设计这类手轮时，首先要确认操作场景的操作力大小，80mm直径的手轮单手握持操作时，可承受的最大操作扭矩在15N·m左右，完全满足中小型调节机构的施力需求，辐条的截面采用椭圆形过渡设计，避免应力集中在辐条与轮毂、轮缘的连接位置，经过载荷校核，在额定操作扭矩下，辐条的形变量控制在0.1mm以内，不会因为长期受力出现塑性变形。轮缘的波浪形握持位一共设置了三处，刚好对应三辐条的间隔位置，操作人员转动手轮时，手指可以自然卡在握持位内，不管是快速转动大行程调节，还是小角度转动精准微调，都能获得稳定的握持手感，中心轮毂的安装孔端面做了倒角处理，安装时更容易套入轴端，不会因为端面毛刺导致安装卡滞，锁紧孔内的铜衬套采用过盈配合压入轮毂，不会因为反复插拔出现衬套脱落的问题。
