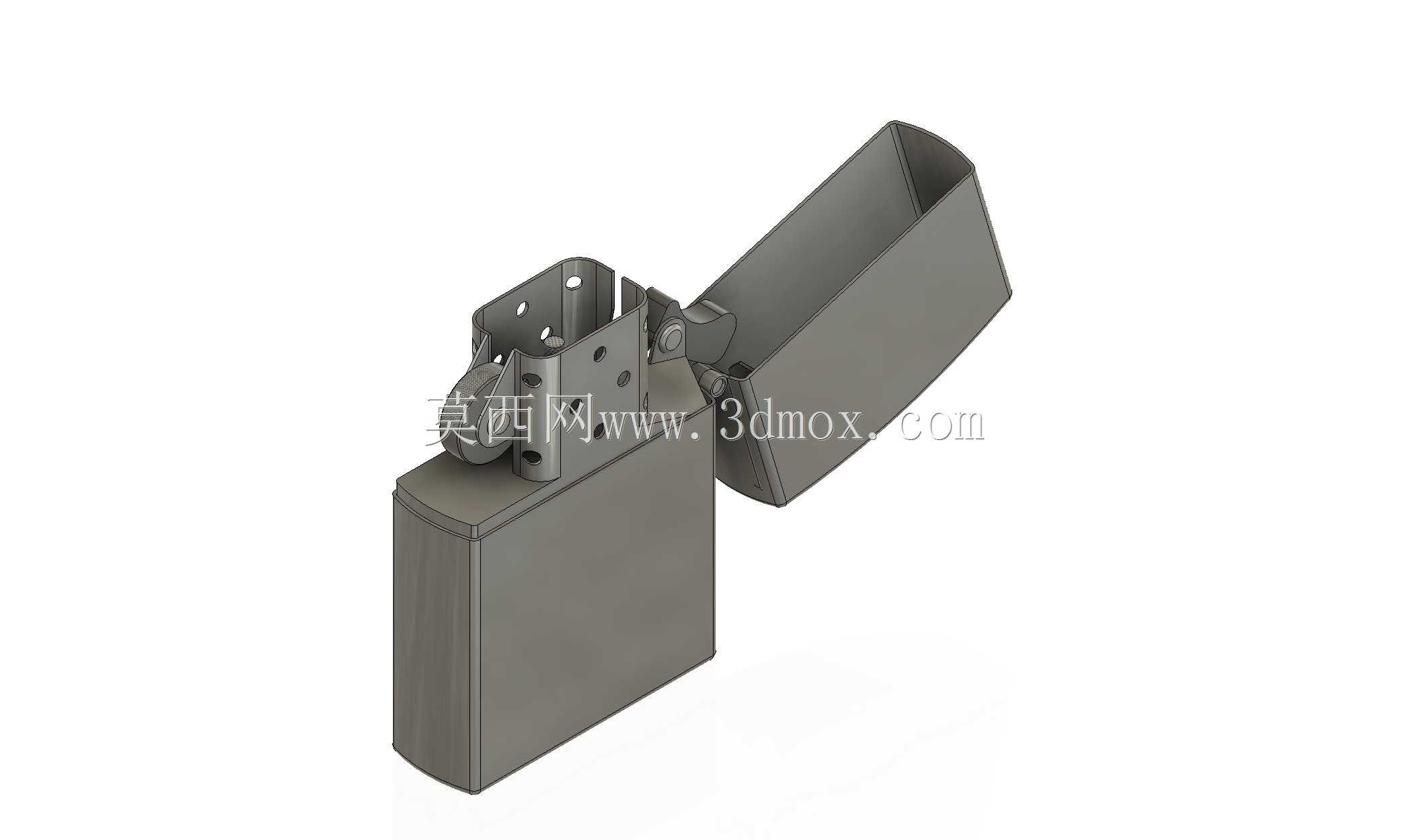

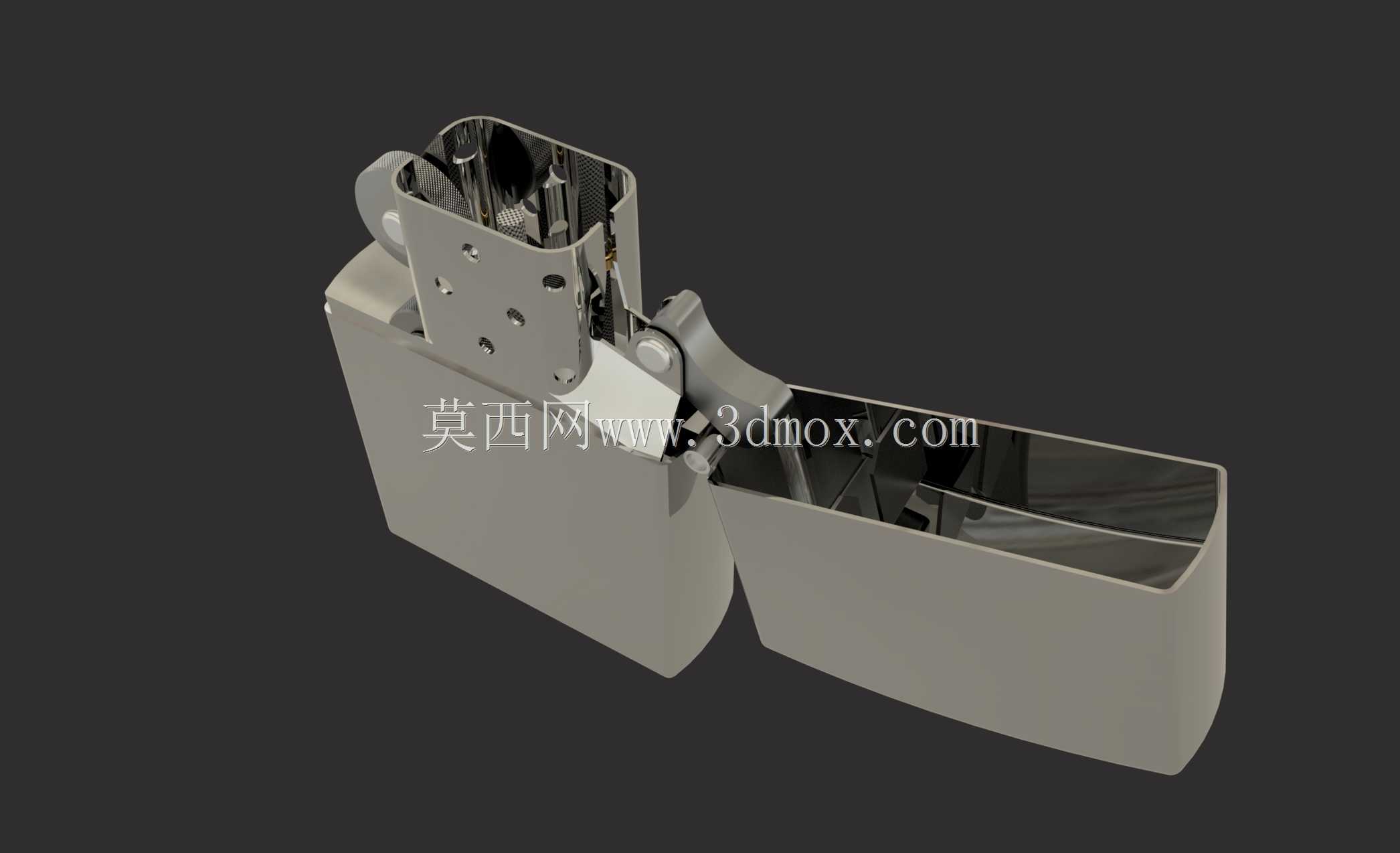

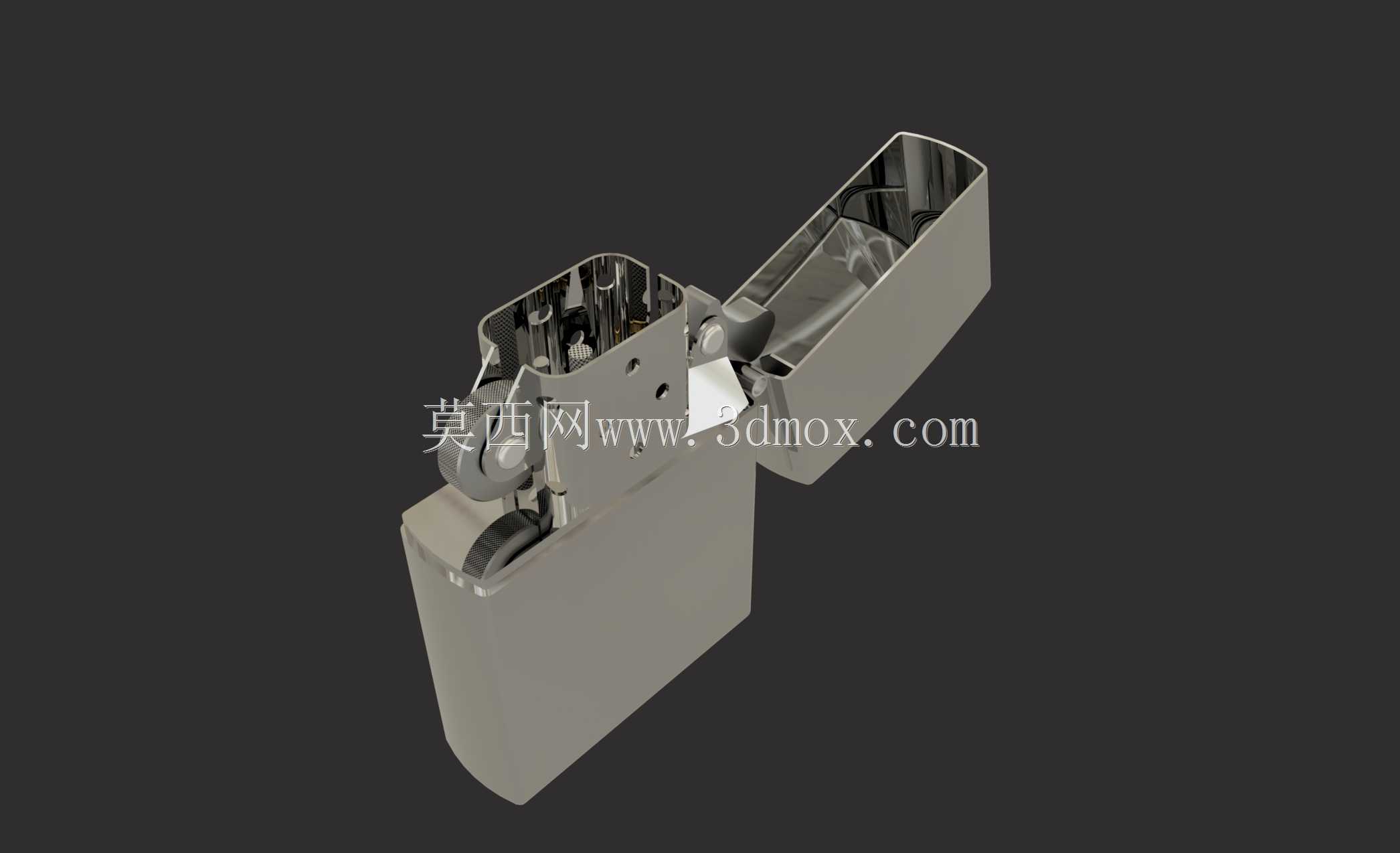

翻盖式燃油打火机结构三维设计

　　日常随身烟具的结构设计中，翻盖式燃油打火机的内部传动与壳体配合一直是小尺寸精密结构设计的典型练习案例，这类产品的整体尺寸通常控制在成年人手掌可完全握持的范围，宽度在35mm至40mm区间，高度在55mm至60mm区间，整体厚度控制在12mm至15mm之间，既保证了内部储油棉、火石轮、打火机构的安装空间，又能满足日常随身携带的便携性要求，不会在衣物口袋中产生明显的异物感。从结构拆分来看，该产品主要分为上盖、下壳体、内胆组件、铰链连接结构四个核心部分，下壳体作为主要的承载结构，采用薄壁冲压成型的金属材质，侧壁厚度控制在0.6mm至0.8mm之间，内部预留的空腔用来填充吸油棉与导油棉芯，空腔的边界尺寸需要和内胆的安装凸台完全匹配，

　　避免日常携带过程中内胆出现晃动、脱落的问题，同时壳体的边角位置全部做R2至R3的圆角过渡，既避免锐边划伤使用者，也能降低日常揣带过程中边角磕碰造成的壳体变形概率。上盖与下壳体之间的铰链结构是整个设计的核心配合部位，采用多段式铰接轴设计，铰接轴的直径控制在1.5mm至2mm之间，铰链页片分别与上盖、下壳体的侧壁做一体化折弯成型，页片之间的配合间隙控制在0.1mm以内，既保证上盖翻转过程中无卡顿、无松旷，也能在盖合状态下通过内部的弹片结构提供足够的锁紧力，避免燃油挥发过快，同时上盖翻开的最大角度被限位结构控制在110度至120度之间，翻开后不会遮挡打火轮的操作空间，使用者单指即可完成拨动火石轮的点火操作。内胆组件集成了火石安装腔、

　　打火轮、棉芯固定结构、调火棉塞，火石安装腔的内径与标准火石的外径保持0.2mm的间隙，内部的弹簧推力经过反复校核，保证火石与打火轮之间的接触压力稳定在合适区间，压力过小会导致打火时火花量不足，压力过大则会造成打火轮转动力矩过大，单指操作费力；打火轮的表面做菱形滚花处理，滚花的齿深控制在0.2mm左右，保证和火石接触时能刮下足够的金属碎屑产生火花。棉芯的伸出长度被限位结构控制在5mm至8mm之间，过长会导致火焰过大浪费燃油，过短则会出现点火困难、火焰易熄灭的问题。这类产品的实际使用场景覆盖日常户外取火、日常点烟、应急火源储备等多个场景，设计过程中需要重点考虑反复开合的结构耐久性，铰链部位的翻转寿命通常需要满足万次以上的开合要求，因此铰接轴的材质选用耐磨不锈钢材质，避免长期磨损后出现上盖松旷、错位的问题；同时壳体的密封设计也需要重点考量，上盖与下壳体的盖合面设置一圈0.5mm的止口配合，配合面的平面度公差控制在0.05mm以内，减少燃油的自然挥发速度，一次注油后可以维持一周左右的正常使用。在建模过程中，所有薄壁结构的拔模角度统一设置为1度，满足冲压模具或者压铸模具的成型要求，各个部件之间的装配间隙根据材质的热膨胀系数预留合理的公差，避免高低温环境下出现部件卡滞的问题；外壳的表面可以根据使用需求做磨砂、抛光或者镀层处理，但结构设计阶段需要预留0.05mm至0.1mm的镀层厚度空间，避免镀层完成后出现装配过盈的问题。

　　很多初入结构设计的从业者在做这类小尺寸产品建模时，容易忽略内部组件的安装顺序，实际上内胆是从下壳体的顶部开口装入，再通过底部的紧固螺丝完成固定，因此下壳体的内部空腔尺寸需要略大于内胆的外形尺寸，保证装配过程中可以顺利推入，不会出现卡滞；同时打火轮的转轴两端需要和内胆侧壁的安装孔做过盈配合，过盈量控制在0.02mm至0.03mm之间，既保证转轴不会随打火轮转动，也避免过盈量过大造成装配时侧壁变形。上盖内部还设置有专门的熄火线槽，当盖子盖合时，槽体刚好压在棉芯位置，通过隔绝空气的方式快速熄灭火焰，避免盖内残留高温造成安全隐患，这个线槽的位置需要和棉芯的伸出位置完全对正，偏差不能超过0.5mm，否则会出现盖合后火焰无法完全熄灭、烧蚀上盖内壁的问题。
