日式家族纹章剣片喰立体浮雕造型设计

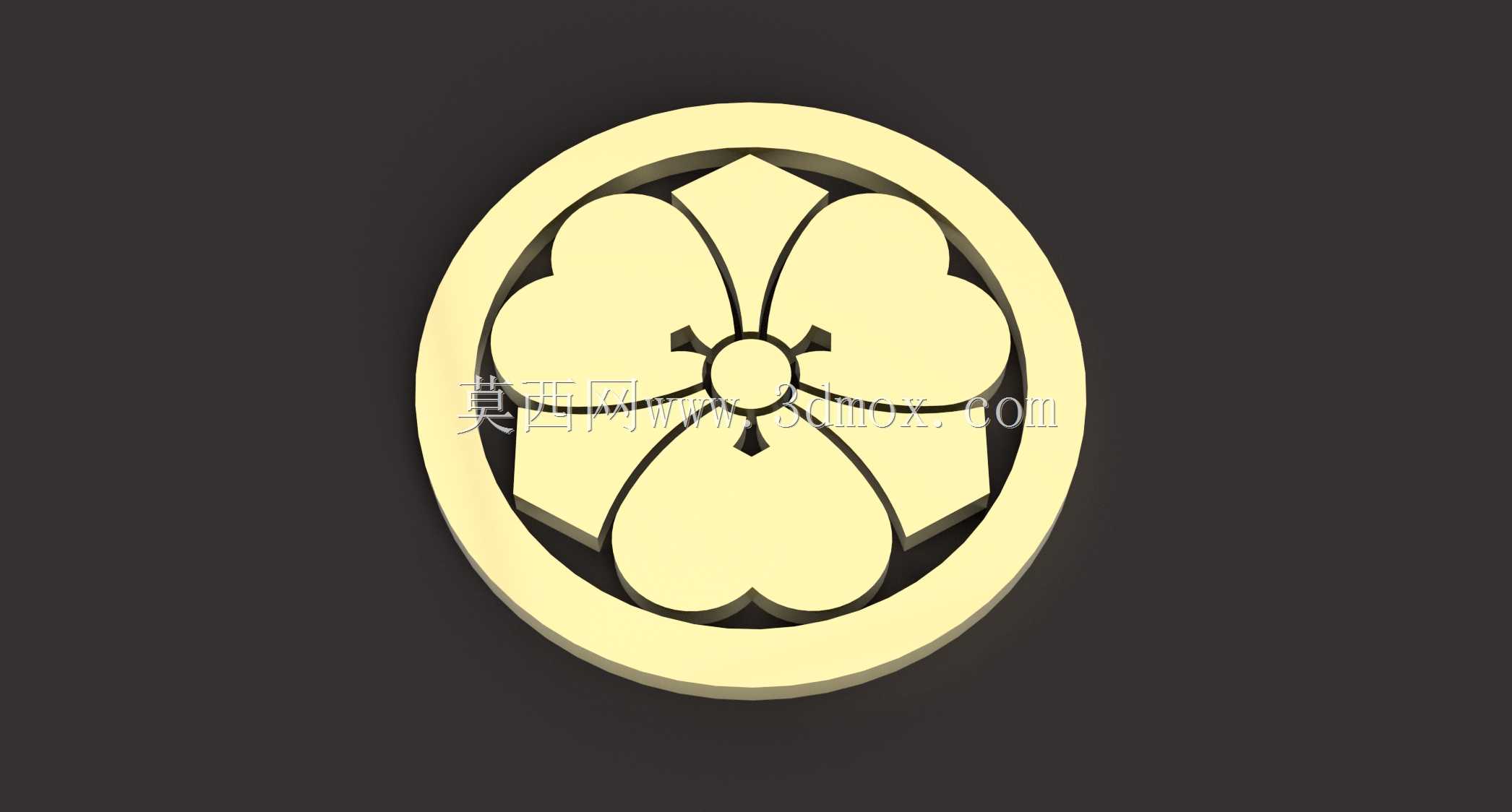

　　这款立体造型的设计原型取自日本传统家族纹章中的剣片喰纹样，整体采用圆形外框包覆内部五瓣花型核心结构的布局，在文创装饰、工艺礼品、定制五金饰件的加工场景中具备较高的适配性。从结构设计逻辑来看，外框采用等宽圆环结构，环体厚度均匀，边缘做了微小的圆角过渡处理，既避免锐边带来的加工毛刺问题，也能在后续做表面镀金、仿古铜做旧等工艺时，减少边角积漆、镀层不均的缺陷。内部的五瓣花型结构并非完全对称的平面图案，每一片花瓣的边缘都做了内凹的心形轮廓处理，花瓣之间的分隔槽采用等宽窄缝设计，槽深与外框厚度保持一致，既保证了纹样的辨识度，也在数控铣削加工时能减少刀具频繁抬刀的路径长度，降低加工时长。核心位置的圆形花蕊凸起高度略高于花瓣平面，

　　花蕊周边的五个三角状分隔凸起与花瓣轮廓精准衔接，没有出现错位或间隙不均的问题，这部分结构在建模时采用了草图阵列加拉伸切除的组合方式，先绘制单瓣花瓣的轮廓线，通过圆周阵列生成五瓣整体结构，再对所有凸起边缘做0.2mm的倒角处理，避免后续压铸或者3D打印时出现应力集中导致的边角崩缺。从安装适配的角度来看，整个造型的背面预留了平整的安装基准面，没有多余的凸起结构，可以直接通过背胶粘贴、点焊或者预留沉头孔的方式固定在木质礼盒表面、金属饰板、定制皮具的金属扣件上，整体厚度控制在5mm左右，外圆直径可根据实际使用场景等比例缩放，最小可缩至15mm用于胸针、徽章类产品，最大可放大至300mm用于墙面装饰浮雕，

　　缩放过程中所有窄缝结构的最小宽度始终保持在0.8mm以上，满足激光切割、精雕加工、熔模铸造等不同加工工艺的最小尺寸要求，不会出现结构过细导致的加工断刀或者成品断裂问题。在实际的文创产品开发场景中，这类传统纹样的立体造型常被用于定制家族纪念徽章、日式餐饮空间的装饰标识、传统工艺礼品的表面饰件，建模过程中特意将所有曲面做了G1连续处理，表面没有突兀的折角，在做渲染或者后期表面抛光处理时，能呈现出均匀的金属反光效果，不会出现局部反光杂乱的问题。不同于平面印刷的纹样，这款立体造型通过不同结构的高度差形成自然的光影层次，即使不做额外的色彩涂装，仅靠金属本身的质感和光影变化就能清晰呈现出纹样的所有细节，

　　花瓣表面的微弧面设计也能减少日常使用中的划痕堆积，长期使用后依然能保持清晰的纹样轮廓。结构强度方面，外圆环与内部花瓣结构采用一体化连接设计，没有拼接缝隙，整体结构的受力均匀，即使受到垂直于表面的按压冲击力，也不会出现花瓣断裂的问题，连接位置的圆角过渡也分散了应力集中点，满足日常饰件的使用强度要求。建模时对所有的拔模角度做了统一处理，若采用压铸或者注塑工艺批量生产，1度的拔模角度能保证成品顺利脱模，不会出现粘膜导致的结构缺损，不需要后续大量的人工修模工作，能有效降低批量生产的加工成本。
