平面运动转换曲柄滑块传动结构

　　这套曲柄滑块结构是机械传动领域最经典的平面连杆机构构型之一，核心作用是实现旋转运动与直线往复运动的双向转换，在各类需要规律往复动作的工业设备中都能见到它的衍生构型。从实际应用场景来看，这类结构广泛覆盖了通用机械、轻工设备、内燃机、冲压工装、输送线工位机构等多个领域，小到小型冲床的冲压执行端、缝纫机的送布机构，大到内燃机的活塞曲轴传动组、空气压缩机的动力端，都是基于这套基础构型做参数适配演化而来。

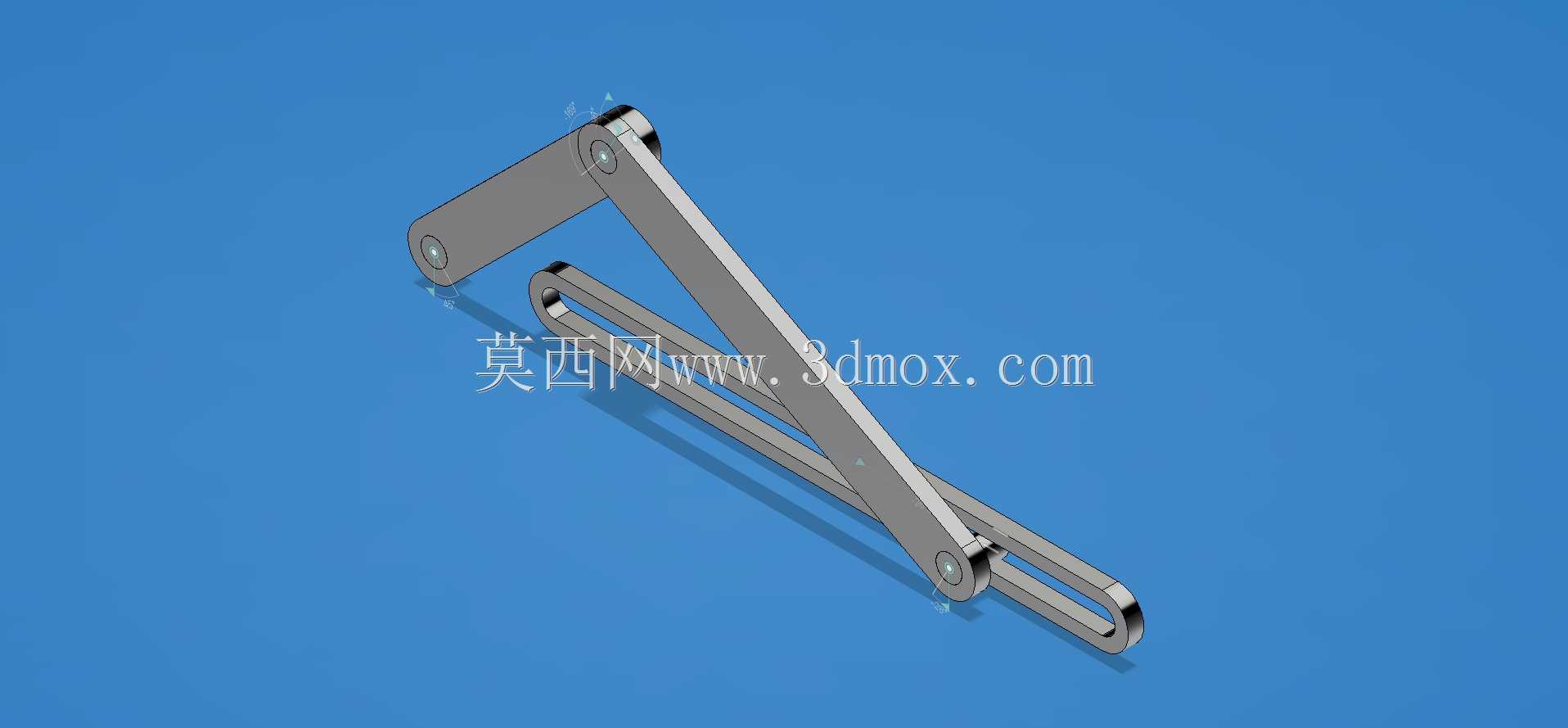

　　从功能特性上看，这套结构没有复杂的齿轮啮合或者带传动张紧结构，整体由曲柄件、长连杆、带滑槽的滑块基座三个核心部分组成，所有铰接位置均采用销轴转动连接，运动过程中摩擦阻力小，传动效率稳定，只要各铰接副的加工精度满足配合公差要求，长期运行也不会出现明显的传动间隙。结构运行时，曲柄端作为动力输入时，整周旋转的曲柄会通过连杆带动滑块在基座滑槽内做规律的直线往复运动，行程长度由曲柄的回转半径直接决定，不需要额外设置行程限位结构就能保证往复行程的一致性；如果将滑块端作为动力输入，直线往复的推力也能通过连杆带动曲柄做整周旋转，这也是内燃机能够将活塞的直线推力转化为曲轴旋转动力的核心原理。

　　设计这套结构时，首先要确认的是曲柄长度与连杆长度的比值参数，这个参数直接决定了滑块的运动速度特性和机构传力性能，通常连杆长度会设置为曲柄回转半径的3倍以上，避免传动过程中出现死点位置影响运行流畅度，如果是需要重载传力的工况，这个比值还需要进一步放大，降低连杆的横向分力，减少滑槽侧壁的磨损。铰接位置的销轴配合需要根据运行转速选择合适的间隙配合公差，高速运行场景下还要在铰接位置预留润滑脂加注空间，避免长期干磨导致销轴抱死。滑块与滑槽的配合面需要设置足够的导向长度，保证滑块往复运动时不会出现偏磨卡滞，滑槽的截面形式可以根据负载大小选择矩形截面或者燕尾截面，轻载工况下矩形截面加工难度更低，重载场景下燕尾截面的导向精度和承载能力更有优势。

　　从安装边界来看，这套结构的整体安装尺寸主要由曲柄回转直径、连杆长度、滑块行程三个参数决定，安装时需要保证曲柄回转平面、连杆摆动平面、滑块运动平面完全共面，否则运行过程中会出现额外的侧向力矩，加剧铰接副和滑槽的磨损。动力输入端的曲柄轴需要设置可靠的径向支撑，避免曲柄受侧向力出现弯曲变形，滑块基座的安装面需要保证平面度公差，防止滑槽安装后出现变形导致滑块卡滞。整套结构没有复杂的异形零件，所有构件都可以采用常规的金属切削加工方式制作，加工门槛低，维护成本低，只要按照参数要求保证各铰接点的同轴度和滑槽的直线度，就能实现长期稳定的传动效果。在实际设备选型适配时，可以根据需要的往复行程、传力大小、运行转速调整各构件的截面尺寸和材料选型，轻载高速场景可以选用铝合金材质降低运动惯量，重载低速场景可以选用45号钢调质处理提升结构强度，铰接位置可以根据需求加装铜套或者滚动轴承降低转动摩擦阻力。
