紧凑型无镜便携数码影像采集设备结构设计

　　这款无镜影像采集设备的结构设计，核心围绕手持便携场景的使用需求展开，整体采用一体化金属机身框架，握持区域做了贴合手掌弧度的收腰处理，表面覆有防滑纹理层，长时间单手握持拍摄时能有效降低手腕负荷，避免设备滑脱。镜头部分采用伸缩式镜筒结构，非工作状态下镜筒可完全收纳入机身内部，大幅缩减收纳状态的整体尺寸，方便放入随身口袋或小型摄影包中携带，镜筒外壁做了细密的滚花纹理，手动调整对焦环时能提供足够的摩擦力，操作时不易打滑。机身顶部集成了快门按键、模式调节拨盘与电源开关，按键的按压行程设置在0.8-1.2mm区间，触发反馈清晰，拨盘的档位阻尼经过调校，转动时每一档位都有明确的卡位反馈，盲操作时也能准确判断当前所处的拍摄模式。

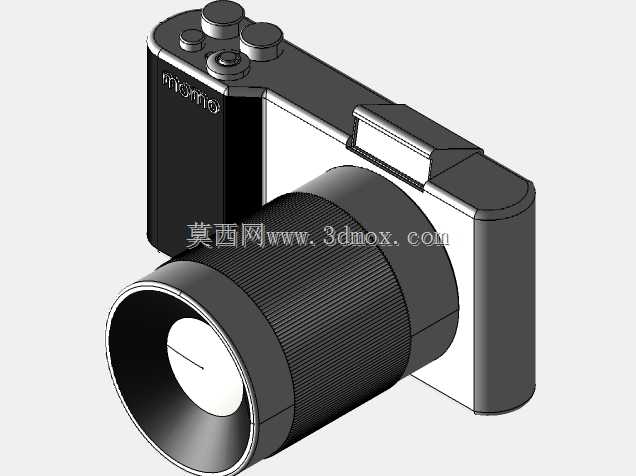

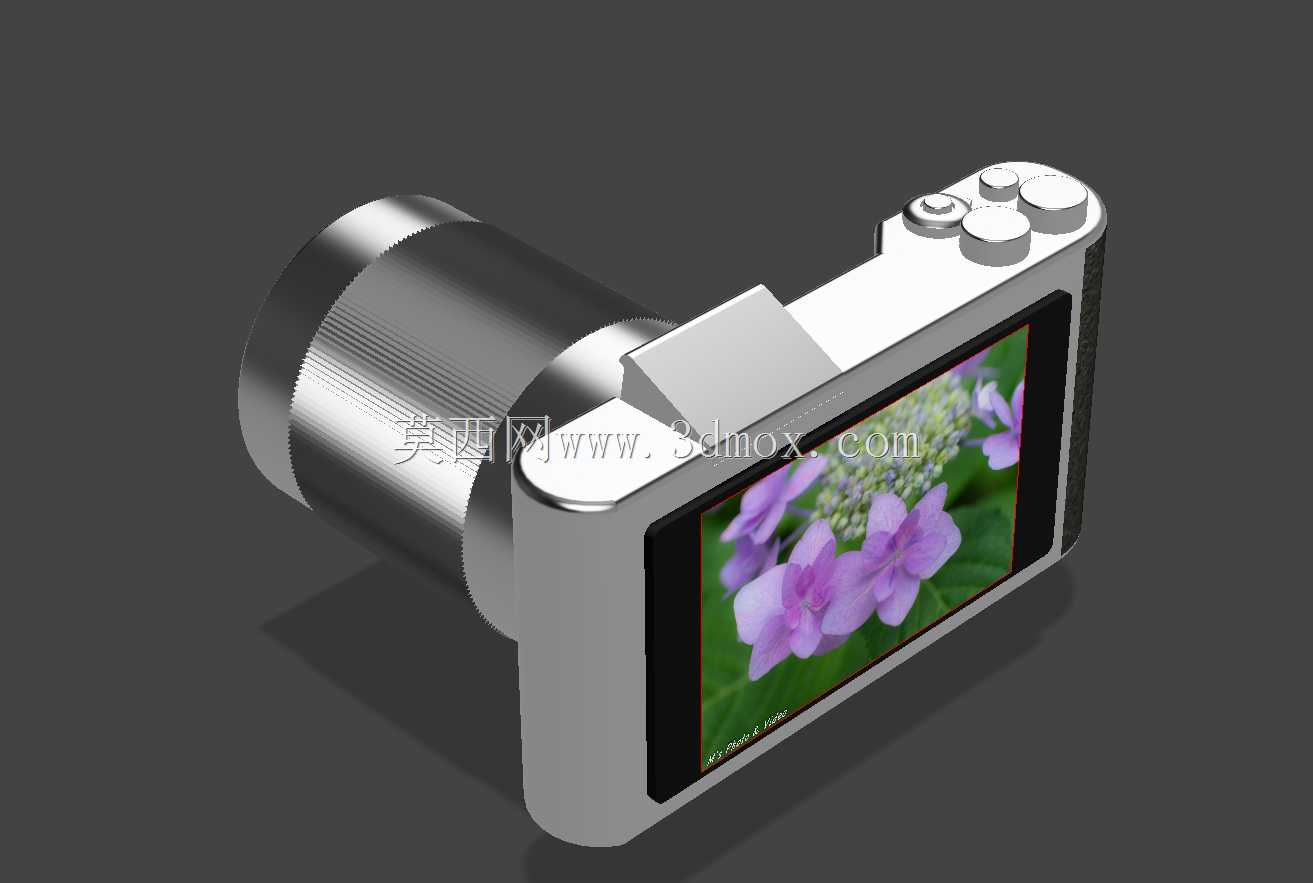

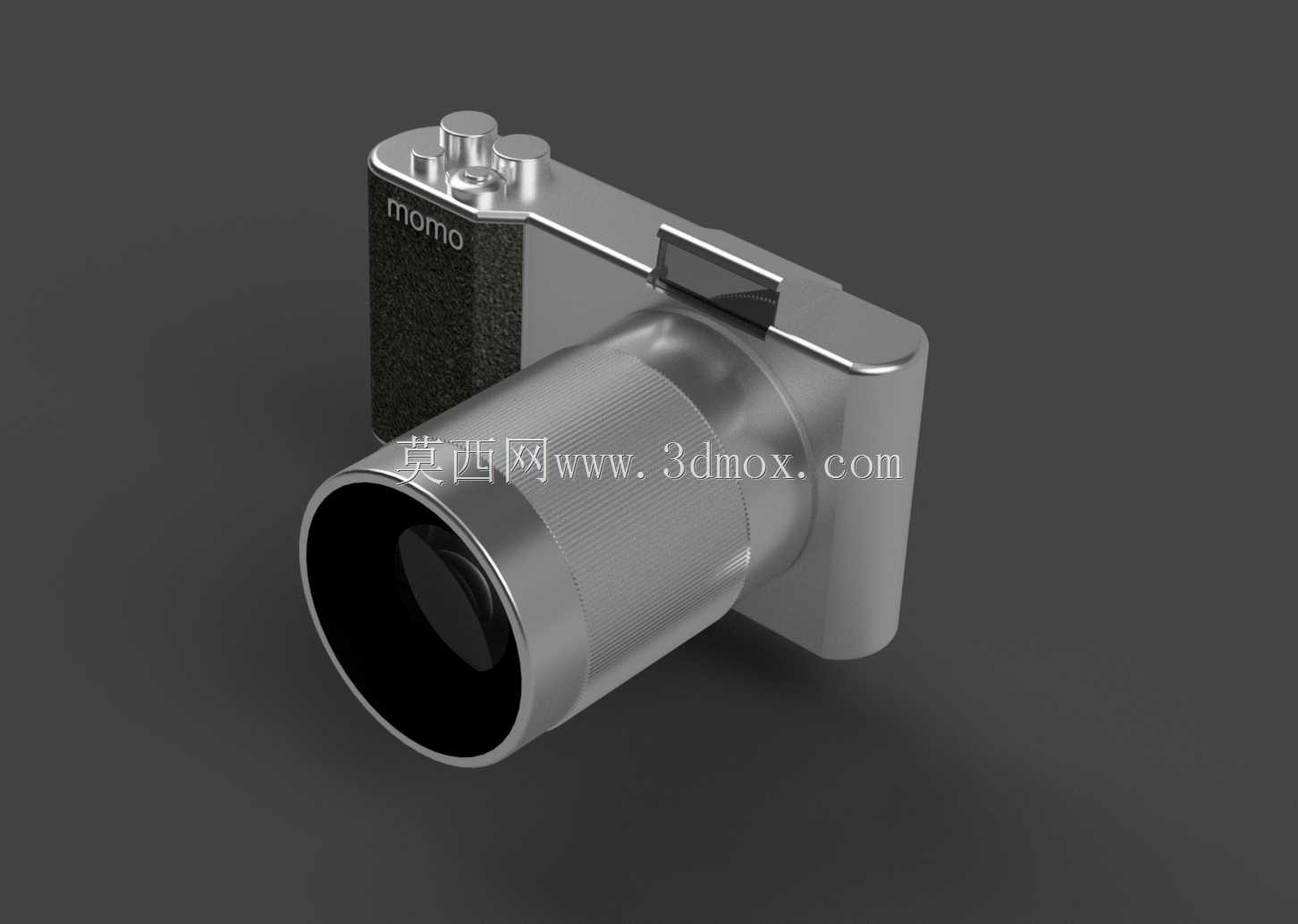

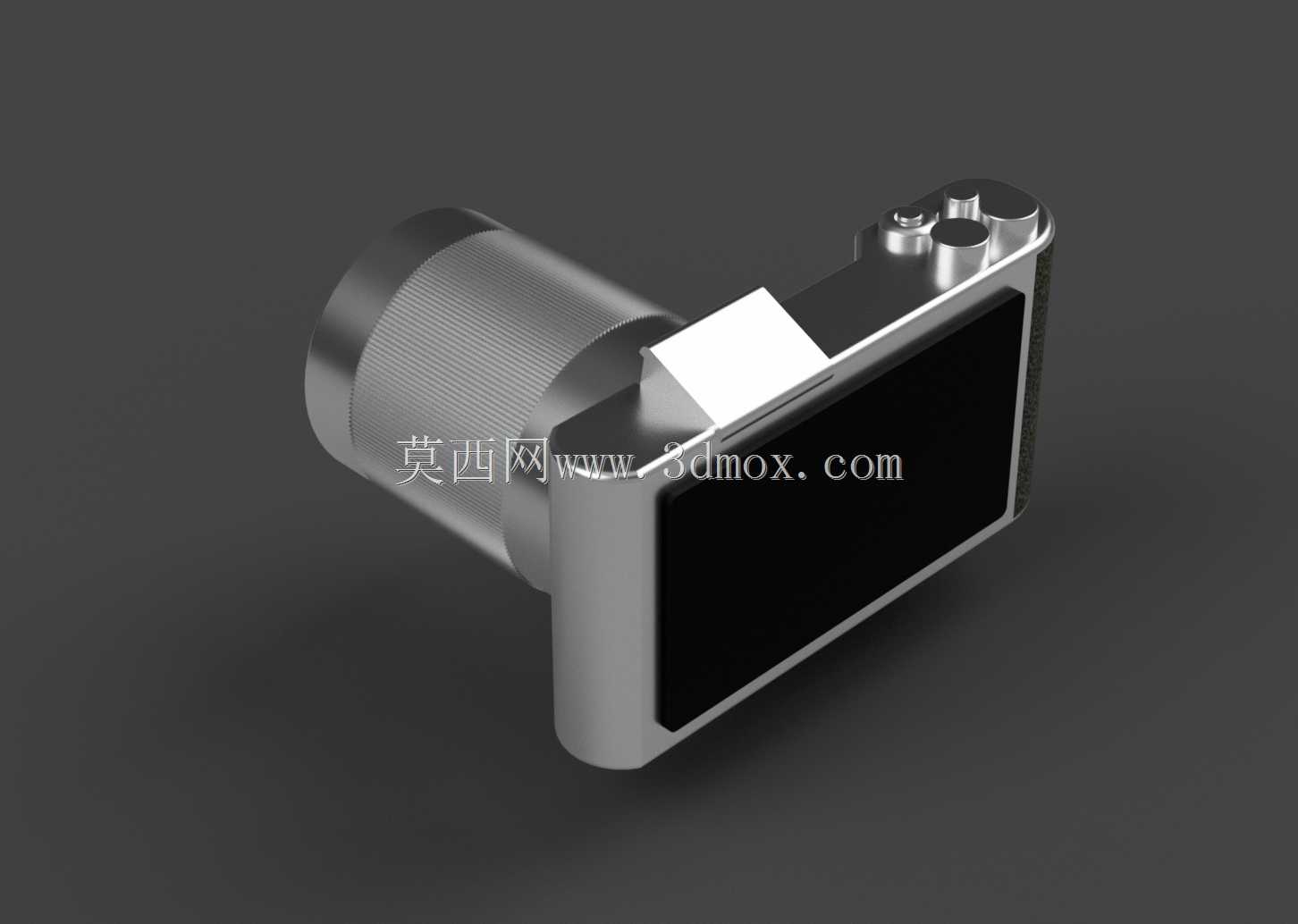

　　机身背部预留了显示屏安装位与操作按键排布空间，内部框架做了对应的加强筋结构，既能保证屏幕安装的平面度，也能在设备意外跌落时分散冲击力，降低屏幕碎裂的风险。从结构设计的角度看，这款设备的内部空间利用率做了针对性优化，镜头模组、影像传感器、主控电路板、电池仓的排布完全贴合机身外形轮廓，没有多余的冗余空间，电池仓设置在握持区域内部，既平衡了镜头部分的重量，让整机重心落在握持手掌的中心位置，也方便用户快速更换电池。镜头与机身的连接采用标准卡口结构，卡口接触面做了高精度的平面度处理，保证镜头安装后的光轴与传感器平面完全垂直，避免出现成像边缘画质下降的问题，卡口周围设置了密封胶条安装槽，装配后可阻挡日常使用中的灰尘、水汽进入机身内部，

　　提升设备在复杂户外环境下的适应能力。机身侧面预留了数据传输接口与存储卡槽的安装位，接口处设置了可翻转的防尘盖，防尘盖与机身采用一体化软胶连接，反复开合也不易出现断裂脱落的问题。设备的外形尺寸控制在手掌可完全握持的范围内，收纳状态下镜头无突出部分，放置在平面上时可保持平稳，不会因为镜头突出出现倾倒的问题。在实际应用场景中，这类便携无镜影像设备既可以满足日常出行的影像记录需求，也可作为工业巡检、现场勘测的辅助影像采集工具，结构设计上兼顾了便携性与操作可靠性，所有外露的结构边角都做了R角圆弧处理，避免携带时刮蹭其他物品，握持区域的防滑层采用耐磨材质，长期使用也不易出现磨损脱落的问题。内部的电路板固定采用铜柱加螺丝的连接方式，

　　抗震性能优于卡扣式固定，在移动拍摄或者意外磕碰的情况下，电路板不会出现移位导致的接触不良问题。镜筒的伸缩导轨采用金属材质，长期反复伸缩也不会出现磨损松旷的问题，保证镜头光轴的稳定性。快门按键内部设置了防尘硅胶套，可阻挡灰尘进入机身内部触发按键故障，拨盘的转轴处添加了阻尼脂，长期使用也不会出现档位松动或者转动卡顿的问题。整机的装配公差控制在0.1mm以内，所有拼接面的缝隙均匀一致，既提升了外观的精致度，也能减少灰尘从拼接缝隙进入机身内部的概率。
