基础布线管道集成安装基座结构设计

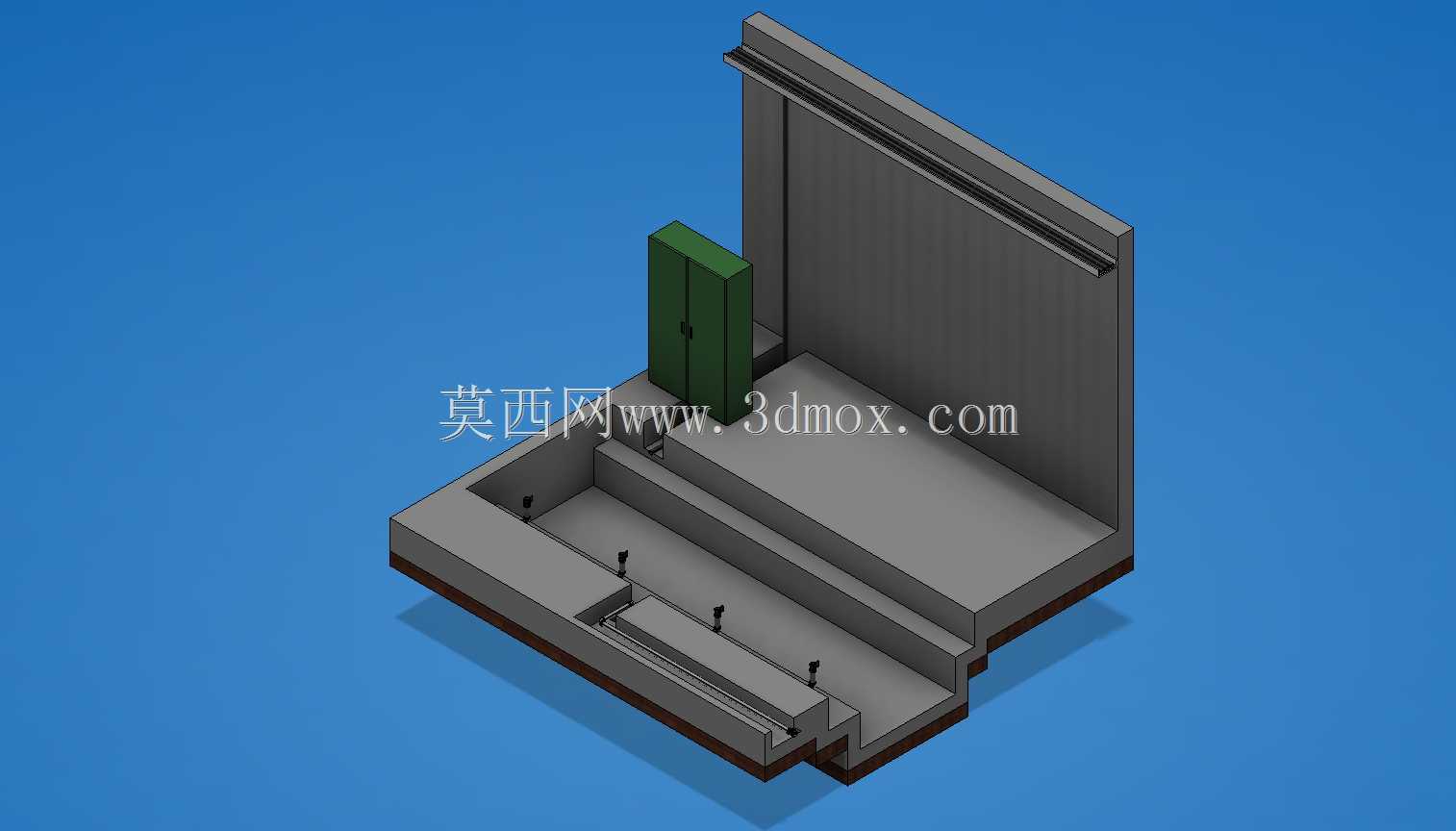

　　该结构件主要面向工业现场传感检测工位的布线、管路集成布设场景，多用于自动化产线侧端的检测单元安装基础，解决现场零散走线、管路排布杂乱、后期维护排查困难的实际问题。在实际产线部署中，这类基座常设置在产线旁的检测工位区域，用来承载小型传感模块、配套气路管路与信号线缆，将原本散落在地面或设备框架上的走线、走管全部整合到基座内部的预留槽位中，避免生产过程中物料剐蹭、人员踩踏造成的线缆破损、管路弯折漏气问题。从功能设计上看，基座采用分层式槽体结构，下层预留贯通式走线槽，槽体边缘设置凸起的限位挡边，可根据线缆数量、管路直径灵活加装分隔条，将动力线缆、信号线缆、气路管路分仓布设，减少不同类型线路之间的信号干扰，

　　同时避免气路管路长期受线缆挤压产生形变。上层为平整安装台面，台面预留多组标准安装孔位，孔位间距适配常见的工业传感器安装支架、小型阀组的固定尺寸，不需要现场二次打孔即可直接完成组件固定，大幅缩短现场安装的调试周期。基座后侧设置立式挡墙结构，挡墙顶部预留横向安装槽，可用来固定线槽盖板、拖链端部或者辅助照明支架，挡墙与基座主体采用一体化拼接结构，拼接处设置密封胶条槽，在有少量切削液、粉尘飞溅的加工车间场景下，可阻挡杂物进入下层布线槽，降低线路积灰、被液体侵蚀的风险。设计过程中优先考虑了安装边界的适配性，基座整体采用下沉式嵌装与台面放置两种兼容结构，底部预留地脚安装孔，既可以直接放置在平整的车间地面通过膨胀螺栓固定，

　　也可以嵌入到产线的设备平台预留凹槽中，与平台表面保持齐平，避免突出结构绊倒过往操作人员、剐蹭转运的物料工装。槽体内部的转角位置全部做圆弧过渡处理，线缆布设时不会被直角棱边划伤绝缘层，管路弯折处的预留曲率半径满足常规气动软管、低压流体管路的最小弯曲半径要求，不会因为弯折角度过大造成管路通径变小、流量不足的问题。侧边预留的穿线孔配置了可拆式防护胶圈，线缆从基座内部引出到外部检测点位时，胶圈可贴合线缆外壁，既可以固定线缆位置避免拉扯移位，也能防止粉尘、液体从穿线缝隙进入槽内。在实际使用场景中，这类集成基座可适配光电传感器、接近开关、小型视觉检测模块等多种检测元件的安装需求，配套的管路可承载低压压缩空气、检测用清洁气体等介质，

　　所有槽位都预留了足够的扩容空间，后期工位升级增加检测元件时，不需要更换基座主体，只需要在原有槽位内增设分隔件即可完成新增线路、管路的布设。结构的受力设计上，基座主体采用加强筋布局，台面可承载不超过80kg的安装组件重量，满足常规检测工位的阀组、小型处理模块的承重需求，不会因为长期承重出现台面形变、安装孔位错位的问题。布线槽的盖板采用滑入式安装结构，后期维护排查线路时，不需要拆卸全部固定螺丝，只需要滑开对应位置的盖板即可操作，大幅降低日常维护的工作量。挡墙侧面预留了接地桩安装位，可直接将线缆屏蔽层、金属管路的接地端连接到该位置，不需要额外布设接地排，简化现场接地施工的流程。
