多支路弯折金属管路结构设计

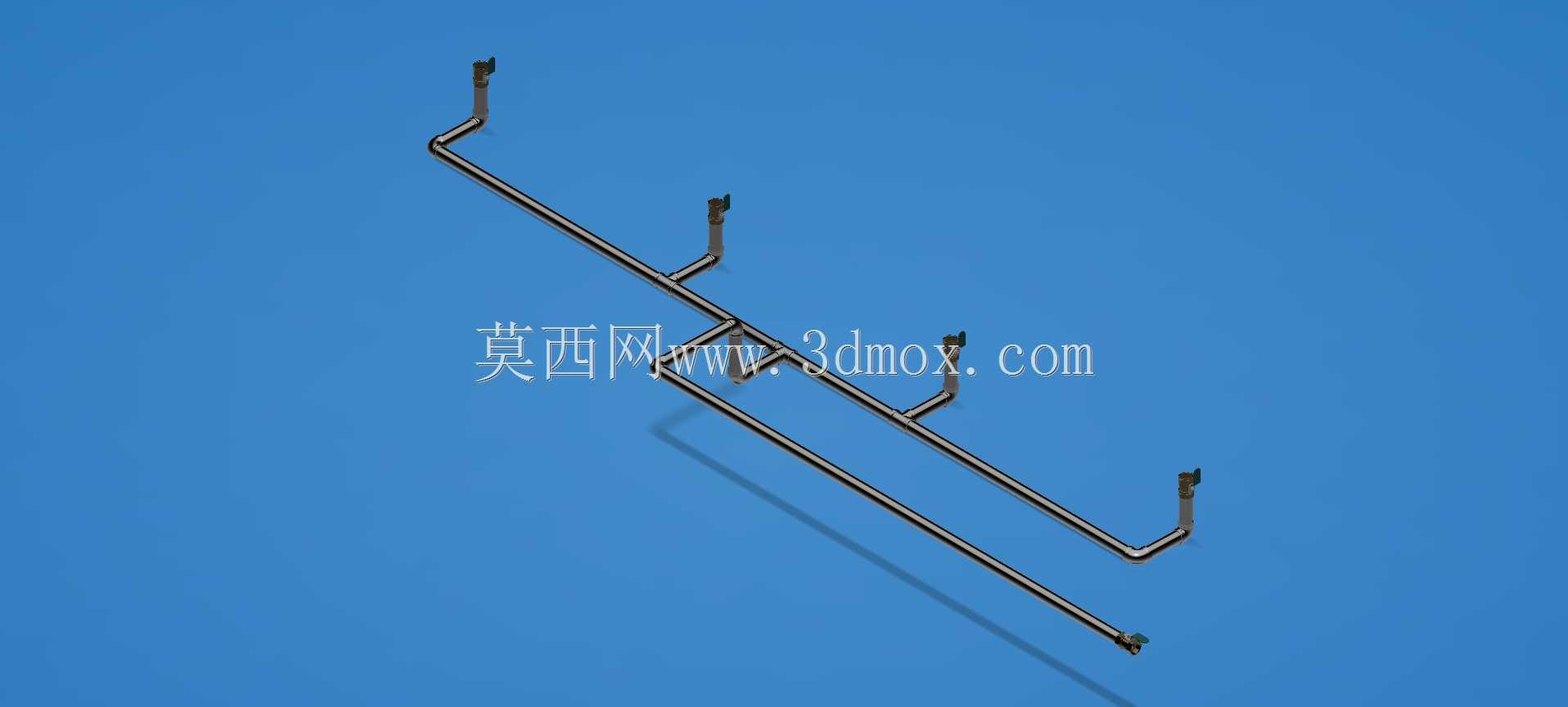

　　这套多支路弯折金属管路结构，主要面向中小型流体输送系统的终端布设场景，常见于实验室气路分配、小型生产设备冷却回路、传感检测单元的介质引压环节，区别于大口径工业主管道，这类细径分支管路的核心作用是将单一主路的流体介质，精准分配到多个不同位置的功能点位，同时保证各支路的流阻偏差控制在合理区间，避免出现远端点位介质压力不足、流量不达标的问题。从实际使用场景来看，这类管路往往安装在设备内部的狭窄安装空间内，周边会排布电气元件、其他功能结构件，因此管路的弯折角度、支路伸出长度都不能随意设定，必须提前匹配安装区域的边界尺寸，避免和周边部件产生干涉，同时还要预留足够的安装操作空间，方便后期的管路紧固、密封件更换等维护作业。

　　设计这类管路的时候，首先要确定主路的走向基准，主路作为介质输送的核心通道，要优先沿安装区域的结构加强筋或者设备内壁排布，一方面可以借助设备本体的结构强度给管路提供支撑，减少额外固定支架的使用，另一方面也能让管路布局更规整，避免杂乱走线影响其他部件的拆装。主路的管径选择要匹配总流量需求，所有支路的通流截面积总和不能超过主路的1.2倍，否则会出现主路介质流速骤降，导致各支路流量分配不均的问题。弯折位置的曲率半径不能小于管路外径的3倍，过小的弯折半径会导致管路内壁出现褶皱变形，增大局部流阻，甚至在弯折处产生应力集中，长期受介质压力波动影响容易出现开裂泄漏。

　　各支路的接口位置要对应终端功能件的安装点位，每个支路末端的连接段要保持15-20mm的直段长度，不能在弯折位置直接做接口，否则安装接头的时候无法保证管路同轴度，容易出现密封不严的问题。支路和主路的连接位置采用正交贯通的连接方式，连接部位做圆弧过渡处理，减少介质分流时的湍流损耗，同时避免杂质在连接死角处堆积堵塞管路。固定卡件的位置要设置在距离每个弯折点30mm左右的位置，以及每个支路接口后方10mm的位置，卡件和管路之间要预留0.1mm的间隙，不能完全锁死，给管路预留热胀冷缩的变形空间，避免设备运行时温度变化导致管路产生额外内应力。

　　从安装边界来看，这套管路整体的外轮廓尺寸要适配安装腔的内部净空，所有管路的最外侧突出位置距离周边电气元件的安全距离不能小于5mm，距离设备活动部件的距离要大于20mm，防止设备运行时的振动导致管路和活动部件产生摩擦破损。管路的整体重量控制在合理区间，避免因为管路自重导致主路连接位置产生长期静载荷，影响接口的密封寿命。在建模过程中，每一段管路的路径都要和实际安装空间的三维坐标做匹配，提前做干涉检查，确认所有弯折位置、支路伸出位置都不会和周边结构产生冲突，同时要验证管路的装配路径，确保整个管路组件可以从设备的预留安装口顺利装入，不需要额外拆解其他周边部件，降低现场装配的难度。

　　这类管路的材质一般选用304不锈钢或者同等级的耐腐蚀金属材料，内壁粗糙度要控制在Ra1.6以下，减少介质流动时的阻力，同时避免内壁残留杂质影响介质洁净度，对于输送特殊介质的场景，还可以根据需求更换对应的耐腐蚀材质，但管路的弯折半径、连接结构、固定点位的设计逻辑保持一致，只需要根据材质的强度参数调整管壁厚度和固定卡件的间距即可。
