传统日式将棋全套棋子棋盘结构建模

　　这套将棋模型的建模工作，最初是承接文创教具开发项目的配套需求，当时客户需要做一套可用于3D打印量产的将棋教具，用于面向青少年的传统棋类推广课程，同时也适配桌游爱好者的个性化定制需求，后续也可拓展用于文旅周边产品的开发场景。建模过程中首先梳理了将棋的实际使用逻辑：整套棋具包含9×9格的棋盘本体，以及40枚分属不同兵种的棋子，不同棋子的尺寸、文字标识、摆放位置都有严格的传统规制，不能随意改动。

　　从功能特性来看，将棋作为传统棋类，棋子在对局过程中需要频繁拿取、移动、翻面（升级规则），因此棋子的厚度、边缘倒角、表面平整度都需要贴合实际握持手感，不能做的过于尖锐或者过于厚重，避免影响对局操作。棋盘的格线需要保证均匀等距，每一格的尺寸刚好适配单枚棋子的摆放，不会出现棋子压线或者格距过大显得松散的问题，棋盘边缘预留了足够的持握空间，方便整体挪动棋具。

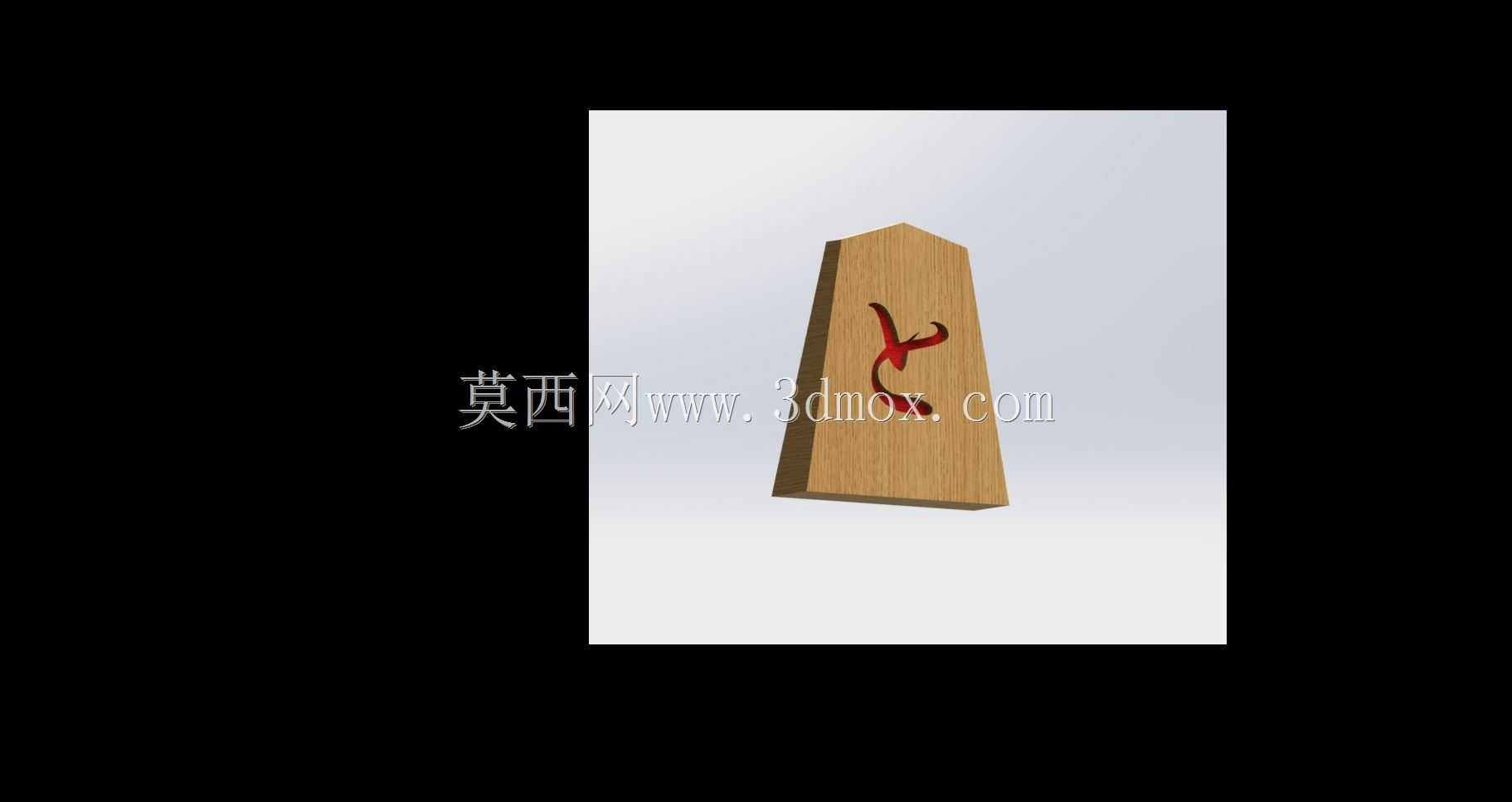

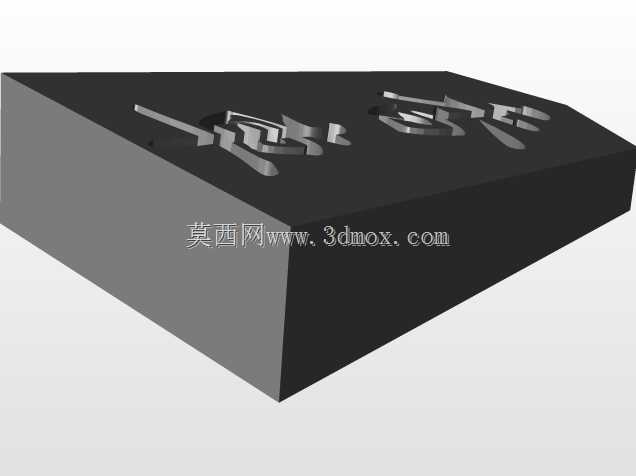

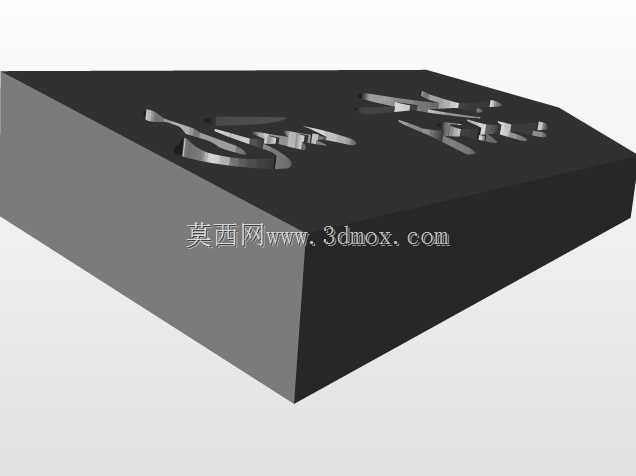

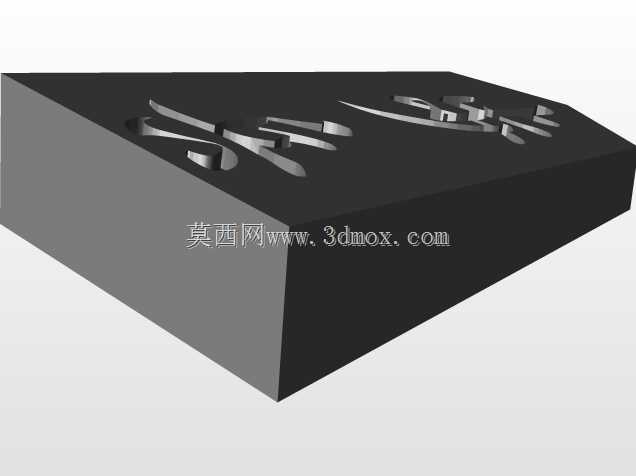

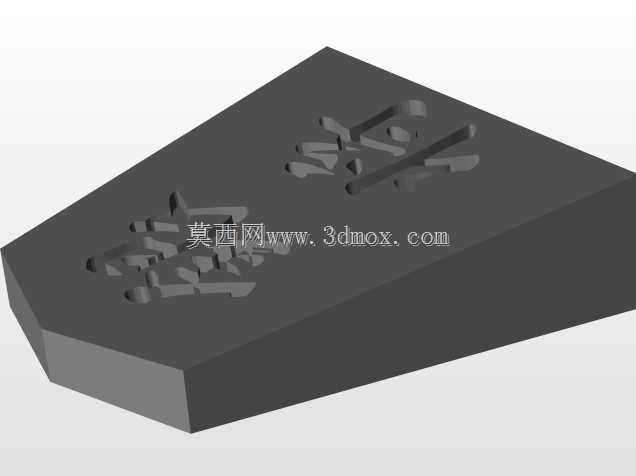

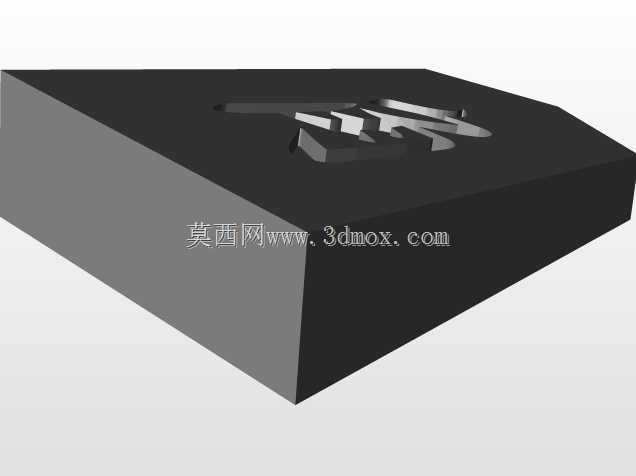

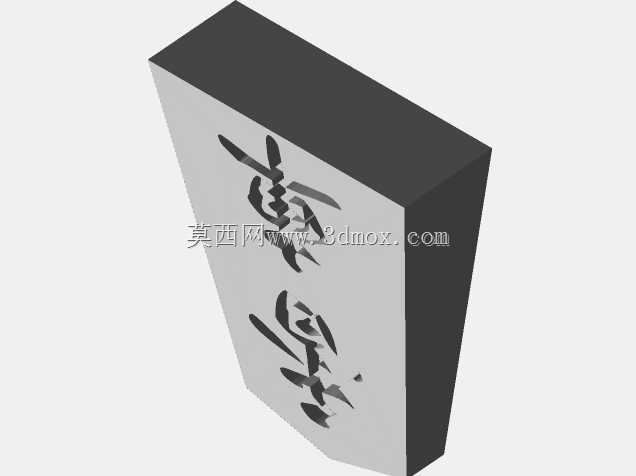

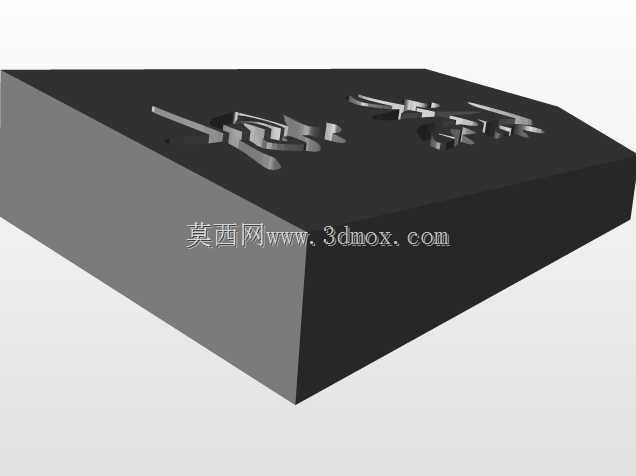

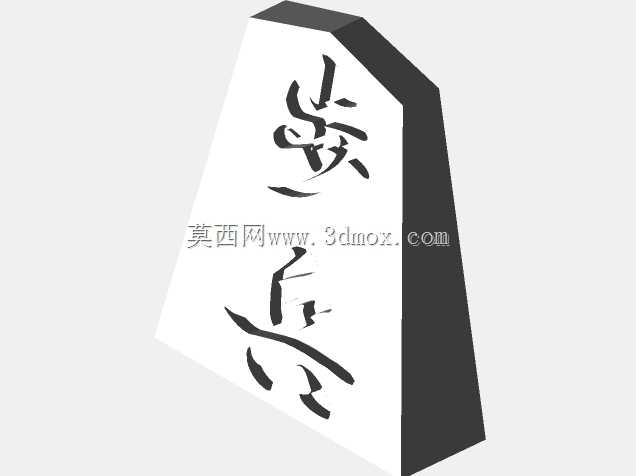

　　设计思路上没有采用简单的拉伸实体偷懒，而是先按照传统将棋的实物比例，先确定单枚步兵棋子的基准尺寸：长度控制在28mm，宽度22mm，厚度6mm，这个尺寸刚好适合成年人手指捏持，也适配青少年的手型大小，不会因为尺寸过小导致拿取不稳。其余棋子比如王将、飞车、角行等，尺寸在步兵的基础上按照传统规制略微放大，保证视觉上的层级区分，同时所有棋子的边角都做了R0.8的圆角处理，既避免锐边划伤使用者，也还原了实木将棋打磨后的温润质感。棋子表面的文字采用阴刻处理，深度0.3mm，既可以在3D打印后直接填色呈现文字效果，也方便后续做移印、激光雕刻等二次加工，不需要额外处理表面。

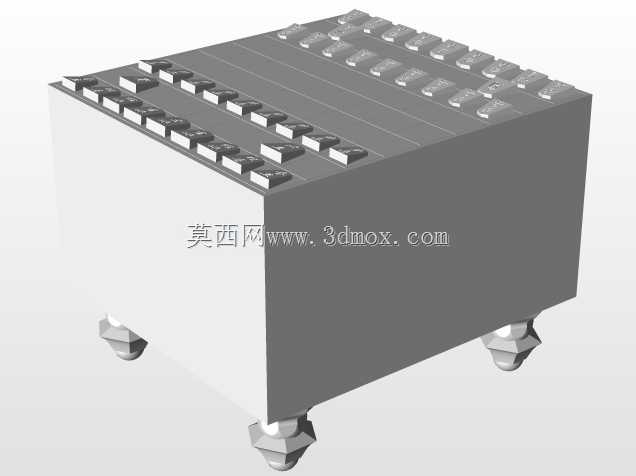

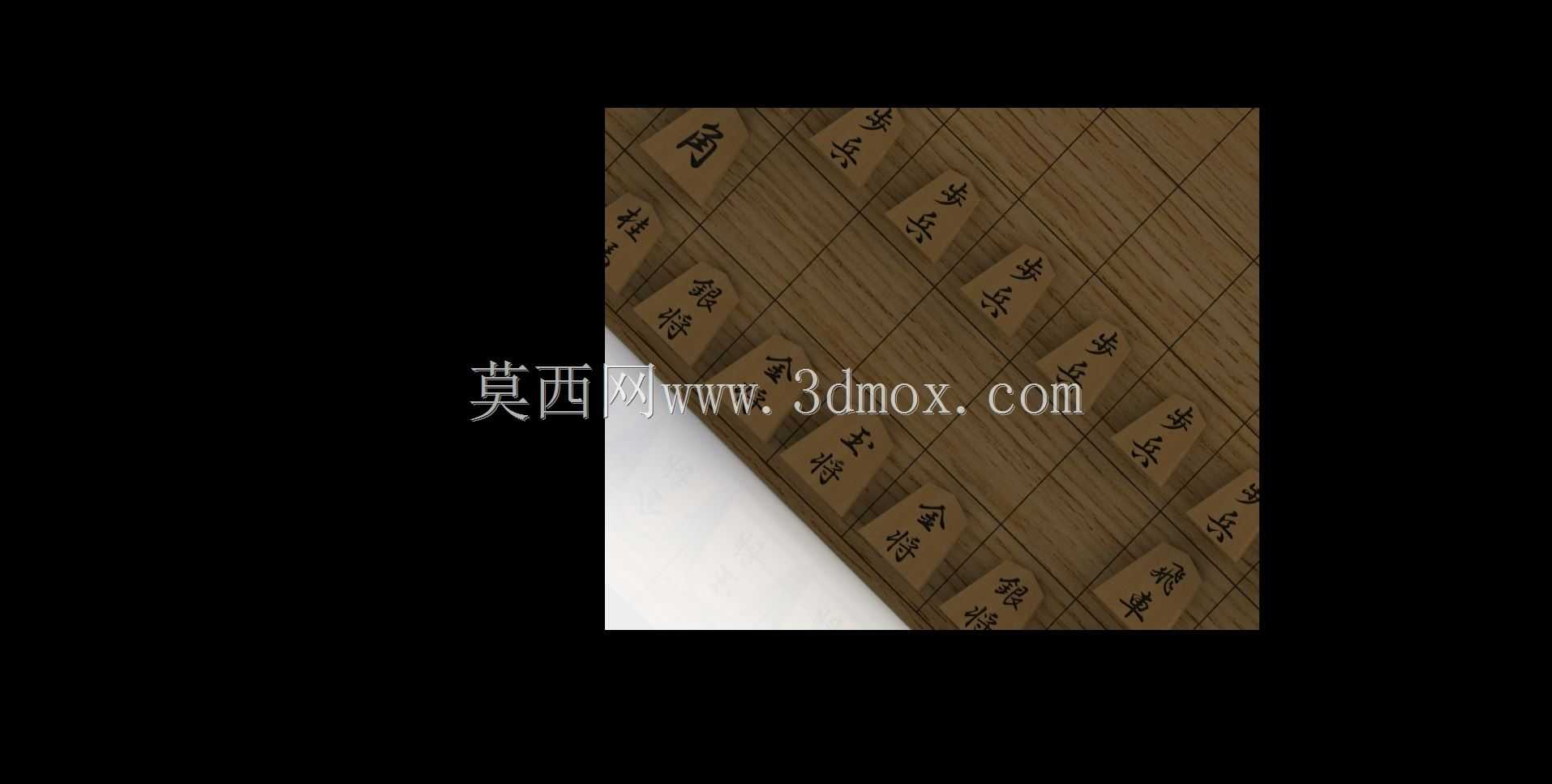

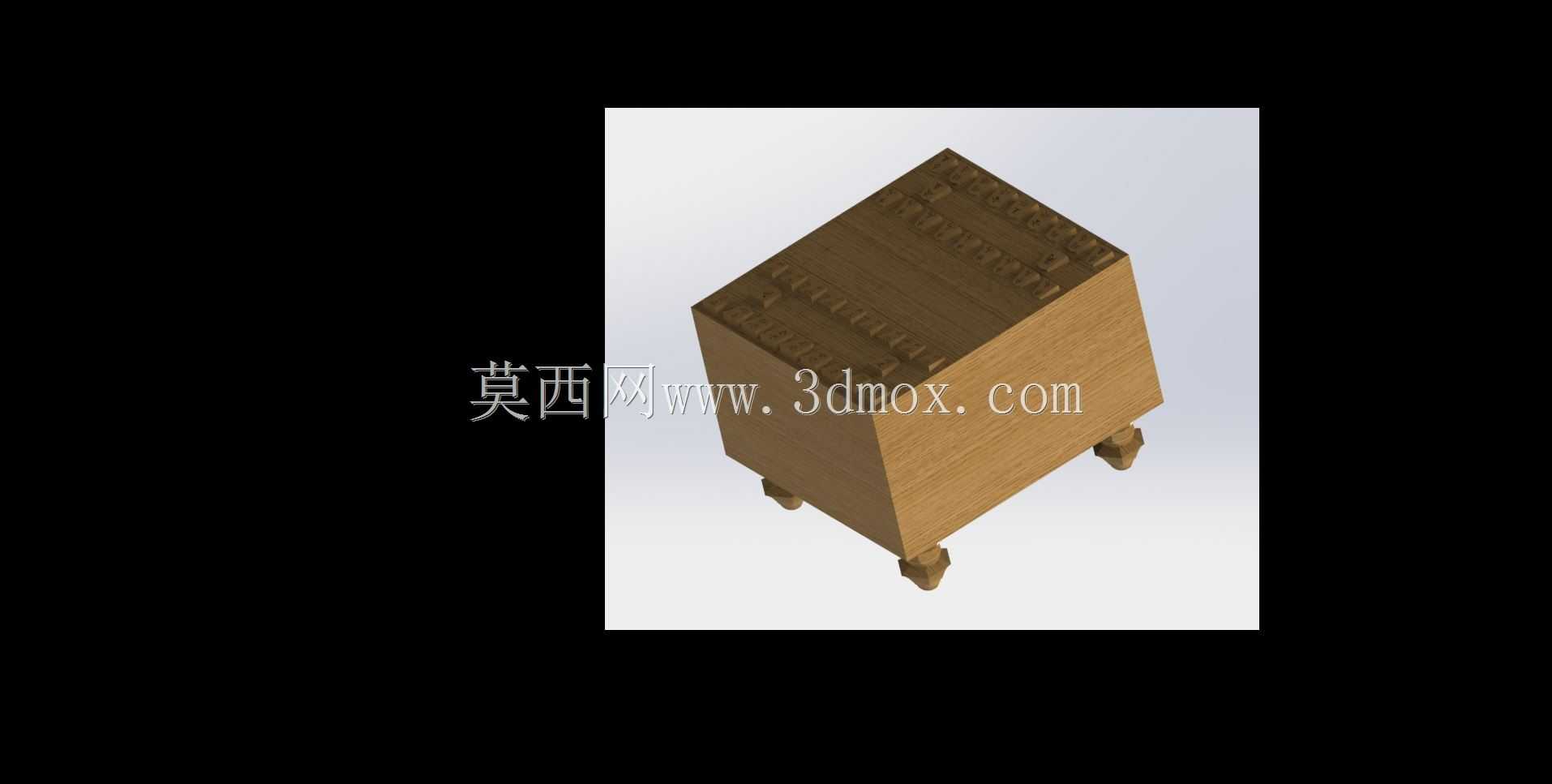

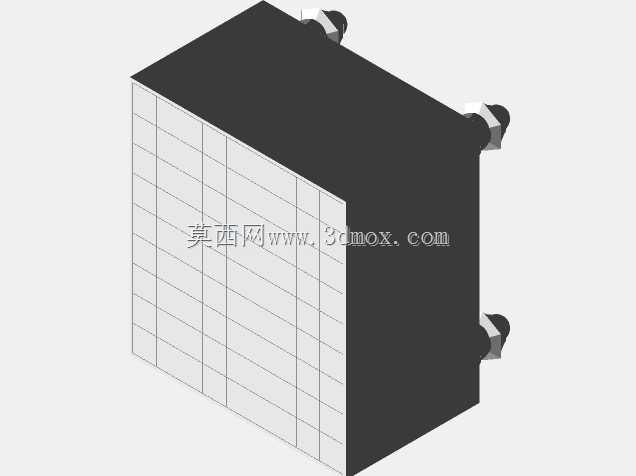

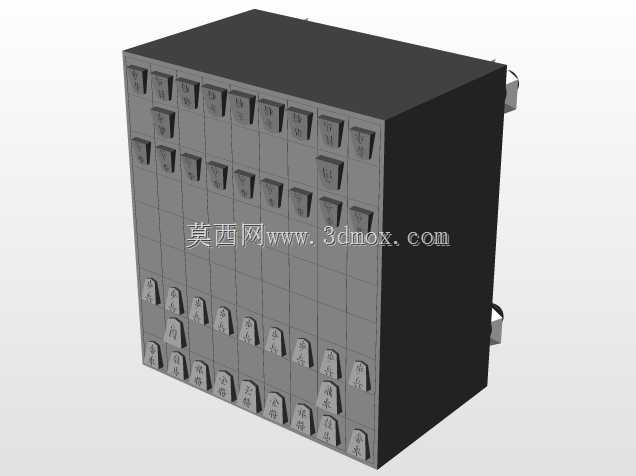

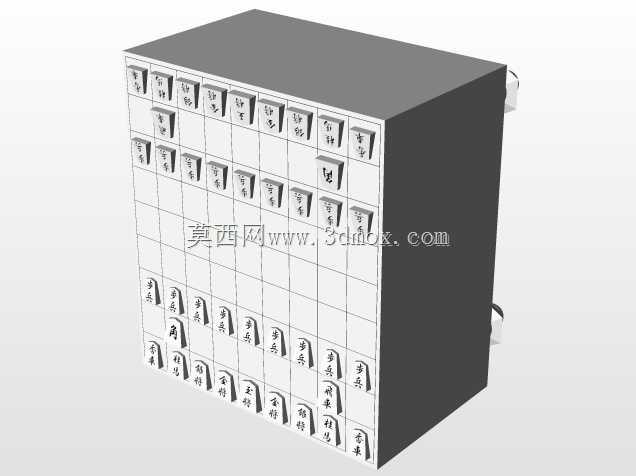

　　棋盘部分的建模，首先确定整体外轮廓尺寸为320mm×320mm，厚度12mm，这个尺寸既可以稳定放置在常规书桌、桌游桌面上，也不会占用过多空间，方便收纳。棋盘表面的格线采用0.2mm深度的浅槽设计，既可以清晰区分棋格，也不会因为槽深过深积灰，日常擦拭清洁更方便。棋盘底部四个角预留了直径10mm、深度2mm的脚垫安装位，可以粘贴硅胶防滑脚垫，避免对局过程中棋盘滑动，同时也能防止棋盘底部划伤桌面。

　　建模过程中对所有零件做了拔模斜度处理，棋子的拔模斜度设置为1°，方便后续如果采用注塑工艺量产的时候顺利脱模，也适配FDM3D打印的工艺要求，减少支撑材料的使用，降低打印失败率。所有零件的壁厚都做了均匀化处理，最薄位置不小于2mm，保证打印或者注塑后的零件强度，不会因为轻微磕碰就出现断裂、缺角的问题。棋子翻面后的升级文字也做了对应建模，保证棋子翻面后标识清晰，符合将棋的对局规则。

　　从实际应用场景延伸来看，这套模型除了用于教具、周边产品的开发，也可以用于虚拟桌游的数字资产制作，适配线上将棋对局平台的3D场景搭建，模型的面数做了合理优化，既保证细节表现，也不会因为面数过高导致实时渲染卡顿。同时模型的尺寸参数完全匹配市面上主流的将棋收纳盒规格，用户打印完成后可以直接放入标准收纳盒中存放，不需要额外定制收纳容器。建模时还考虑了不同加工工艺的适配性，如果采用实木雕刻加工，模型的曲面、刻线深度都符合雕刻机的加工参数要求，不需要二次调整模型；如果采用树脂打印做高精度展示款，模型的细节精度也能满足0.05mm层厚的打印要求，表面文字边缘清晰，不会出现糊边、缺笔的问题。
