家用手动柑橘类水果挤压榨汁头结构

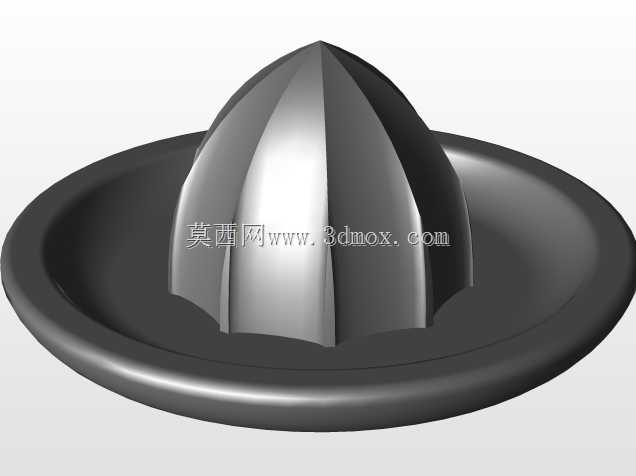

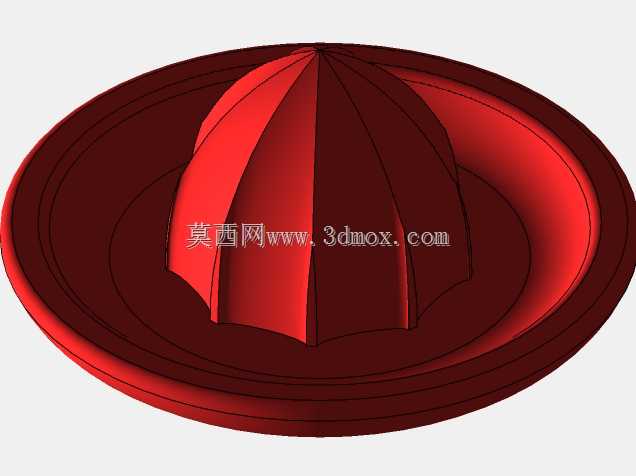

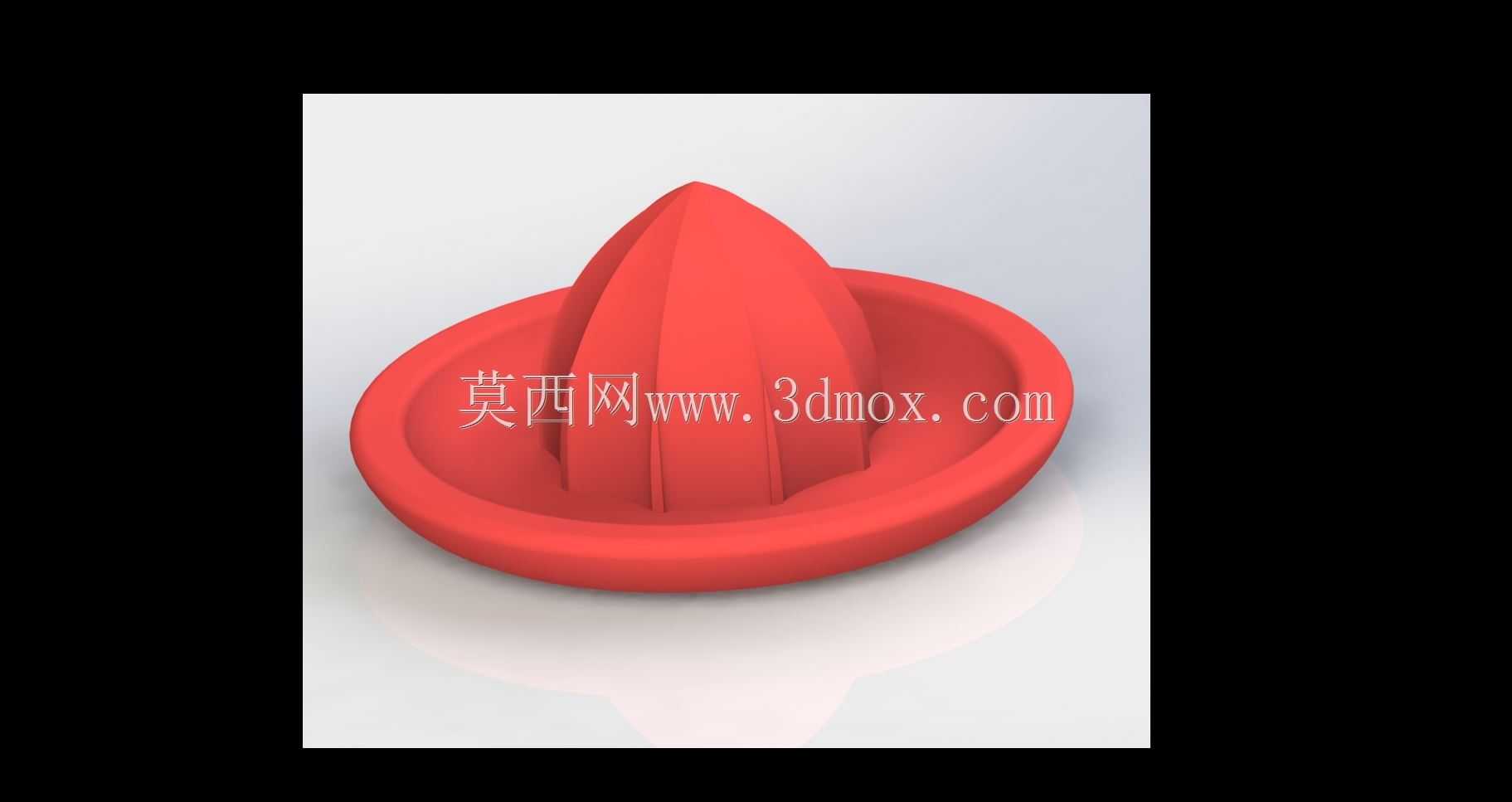

　　日常鲜榨柑橘类果汁的场景里，这类手动挤压榨汁结构是普及率极高的小型厨房器具核心部件，区别于电动榨汁设备的复杂传动与刀组结构，它完全依靠人工施力配合水果自身软质果肉的形变完成取汁作业，不需要额外供电，也不存在易损耗的电气元件，在家庭厨房、小型饮品档口、户外露营无供电场景下都能稳定使用。从结构功能来看，整个部件分为两个核心功能区，中心凸起的锥状棱条结构是核心施力工作面，锥面的弧度匹配橙子、柠檬、西柚等常见柑橘类水果对半切开后的内弧面，纵向分布的凸起棱条一方面可以在水果按压旋转时划破果肉囊胞，让果汁顺利流出，另一方面棱条的凸起高度经过适配，不会过度刮蹭到果皮内侧的白色海绵层，避免榨出的果汁带有明显苦涩味；外围的环形接汁槽是集流结构，

　　槽体的深度刚好承接从锥面流下的果汁，槽壁的高度可以防止果汁在按压旋转过程中向外飞溅，槽体边缘做了圆滑的外翻过渡，既可以在倾倒果汁时形成导流面避免挂壁滴落，也能在使用时适配多数常规口径的杯具，直接将果汁导流进容器内。设计这类结构的时候，首先要考虑的是使用过程中的受力合理性，中心锥顶的圆角不能过小，否则对半切开的水果对准按压时容易出现滑移，锥面的倾斜角度控制在35度到40度之间，这个角度下用户只需要施加较小的下压力，配合轻微的旋转动作就能让果肉充分贴合锥面，不需要用蛮力按压；棱条的分布采用等距圆周排列，单条棱的截面做圆弧过渡，没有尖锐棱角，既保证划破囊胞的效率，也避免清洗时划伤手部。接汁槽的底部做了微小的倾斜坡度，坡向统一朝向倾倒侧，

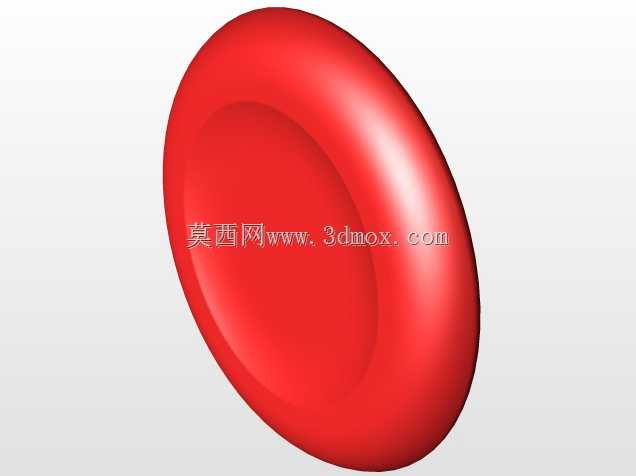

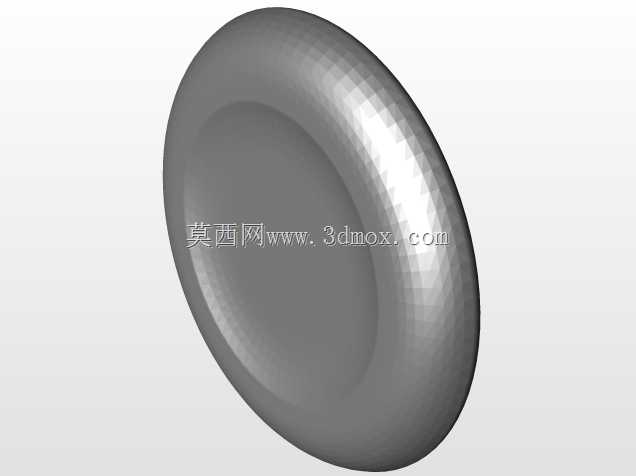

　　保证槽内残留的果汁可以完全倒出，不会在槽底形成积液残留。从安装与适配边界来看，这类一体式榨汁结构不需要额外的固定安装位，使用时直接放置在平整台面即可，整体最大外径控制在140mm到160mm之间，中心锥顶的高度在70mm到80mm之间，这个尺寸范围可以覆盖从直径50mm的柠檬到直径120mm的西柚的榨汁需求，不会因为尺寸过小导致大尺寸水果无法贴合，也不会因为尺寸过大占用过多厨房收纳空间。结构壁厚设计上，工作面的壁厚保持在3mm到4mm之间，采用食品接触级的一体成型工艺，整个部件没有拼接缝隙，避免果汁残留滋生细菌，接汁槽的外侧壁做了轻微的防滑纹理处理，用户在旋转按压水果时可以用另一只手扶住槽体外侧，不会因为湿滑出现部件移位。

　　实际使用过程中，这类结构的出汁率可以达到柑橘类水果可出汁量的85%以上，因为没有高速旋转的刀组，不会打碎果籽释放出苦味物质，榨出的果汁口感更好，同时清洗过程只需要直接冲水即可，没有清洁死角，相比复杂的电动榨汁设备维护成本几乎为零。在结构建模阶段，需要重点校验锥面与棱条的过渡曲面连续性，保证曲面没有突兀的折角，否则在成型过程中容易出现应力集中，长期使用后出现开裂问题；接汁槽与中心锥的连接位置做了加厚的圆角过渡，承受用户下压力时可以将载荷均匀分散到整个槽体底面，不会出现连接位置断裂的情况。另外，整个结构的外边缘都做了R2以上的圆角处理，不管是使用过程中接触手部，还是收纳时和其他器具碰撞，都不会出现磕碰损伤或者划伤的问题。
