PCB焊接检测用小型安全钳结构设计

　　在电子制造SMT后段工序里，焊接后的PCB板外观检测、虚焊排查是品控环节的核心节点，以往产线工人多采用手持镊子夹持待检板件，或是直接用手触碰板边，不仅容易在阻焊层留下指纹污渍，遇到高密度引脚的SMD元件时，普通镊子的夹持力难以精准控制，稍不注意就会刮蹭掉0402甚至更小封装的贴片元件，造成不必要的返修损耗。这款小型安全钳正是针对这类电子检测场景开发的专用夹持工具，从结构设计之初就围绕精密电子作业的核心需求做了针对性优化。

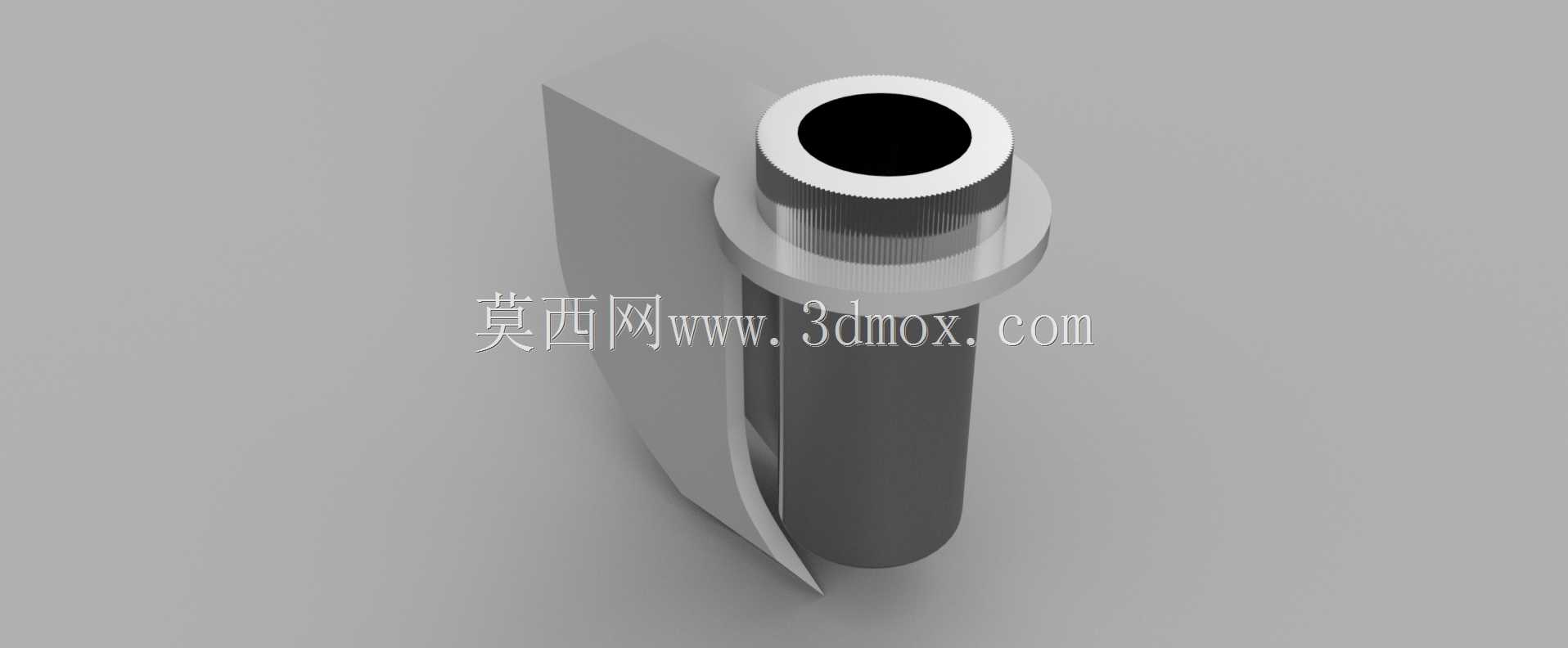

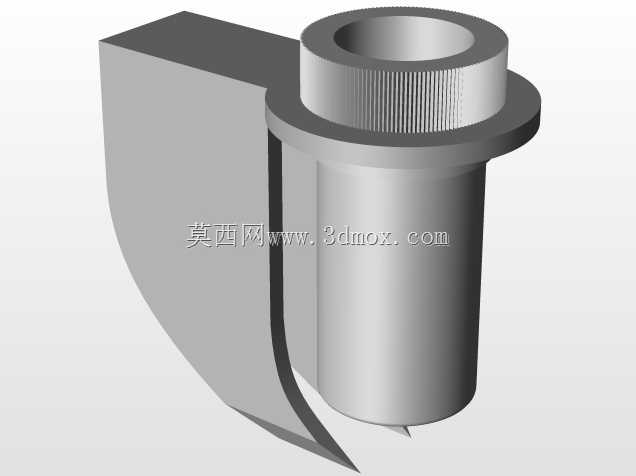

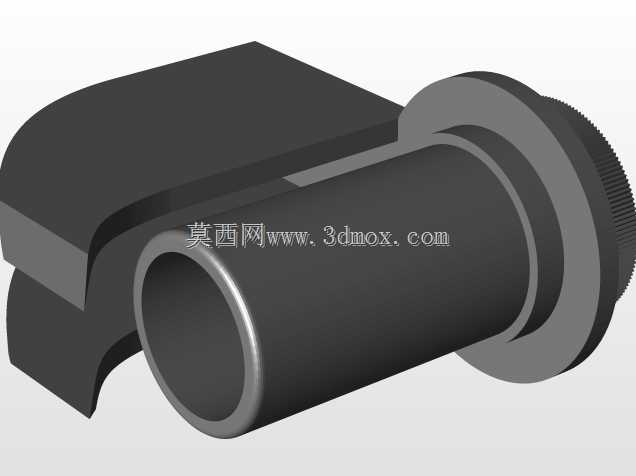

　　从整体结构来看，这款安全钳采用了一体化的柱式主体搭配单侧弹性钳臂的布局，主体上段设计有带滚花纹理的握持段，滚花的齿距经过反复调试，既不会因为齿纹过深硌手，也能保证戴薄款防静电指套操作时不会打滑，握持段的外径控制在12mm，刚好适配成年操作人员单手握持的指腹贴合范围，长时间握持作业也不会产生明显的酸胀感。主体中段设计有一圈限位凸台，凸台的外径比握持段大4mm，一方面可以作为握持时的深度限位，避免手滑过度前移碰到钳头工作端，另一方面也能在工具插放于工装架时起到承托定位的作用，防止工具从架体孔洞中滑落。

　　钳头部分是这款安全钳的核心功能区，采用了单侧斜切式的弹性臂设计，弹性臂的厚度从根部到尖端做了渐变减薄处理，根部厚度1.2mm保证结构强度，尖端厚度收窄至0.3mm，能够轻松伸入PCB板上元件间隙2mm以内的狭小空间，不会触碰周边已焊接好的元件。钳头的夹持面做了微圆弧钝化处理，没有尖锐棱角，接触PCB板边时不会刮伤板边的玻纤基材，也不会在镀金接触点上留下压痕。弹性臂的开合行程控制在8mm，能够适配厚度0.8mm到6mm之间的各类PCB板、柔性FPC板的夹持需求，夹持力经过调校，在最大开合位置时的夹持力稳定在3N左右，既能牢牢夹住板件不会在检测移动过程中脱落，也不会因为夹持力过大造成薄板变形。

　　在安装适配性方面，这款安全钳的主体尾段设计有标准的8mm直径安装柱，柱面做了高精度的车削加工，圆柱度控制在0.02mm以内，既可以单独作为手持工具使用，也可以通过安装柱固定在自动化检测设备的夹持工位上，搭配视觉检测模块完成PCB板的自动上料、定位、检测工序，安装柱的长度为15mm，能够适配市面上绝大多数标准工装夹具的夹持孔深，不需要额外做转接件就能直接装夹使用。钳头弹性臂的展开宽度控制在10mm以内，在多工位并排布置的检测工装上，相邻两个安全钳的中心距可以做到15mm，不会产生结构干涉，能够满足高密度多联板同时检测的工位布局需求。

　　从实际使用的场景适配来看，除了PCB焊接后的检测工序，这款安全钳也能适配珠宝鉴定、精密电子元件分拣、小型光学镜片夹持等对夹持力、夹持精度有较高要求的作业场景，钳头部分可以根据不同的使用需求更换不同材质的接触头，比如夹持易刮花的光学元件时，可以更换带硅胶软垫的接触头，夹持高温状态下的焊接元件时，可以更换耐高温的聚醚醚酮材质接触头，主体的通用结构不需要做改动就能完成功能切换，具备较强的场景拓展性。在结构可靠性设计上，弹性臂与主体的连接位置做了圆弧过渡处理，避免应力集中造成的弹性臂断裂，经过10万次开合疲劳测试后，弹性臂的夹持力衰减率不超过5%，能够满足产线高频次使用的寿命要求。整体结构没有多余的零散零件，日常清洁维护时只需要用防静电毛刷清理钳头缝隙的焊锡渣、灰尘即可，不需要复杂的拆解保养，适配电子车间无尘作业的维护要求。
