100mm量程软电位计柔性传感元件结构

　　在穿戴式康复设备、柔性机械臂末端执行器、小型形变检测工装的设计场景里，经常会遇到需要在狭窄弯曲空间内检测线性位移、接触点位置的需求，传统硬质滑动电位计受限于刚性外壳与固定安装基面，无法适配曲面安装、小空间弯折的使用工况，这类100mm有效量程的软电位计就是针对这类场景开发的柔性传感元件。从实际使用逻辑来看，这类软电位计的核心功能是通过接触点在有效感应区域内的位置变化，输出对应位置的电信号，以此换算得到接触点的位移距离，它不具备力值检测的能力，选型时需要明确这一边界，避免将其作为力传感器使用导致功能错配。

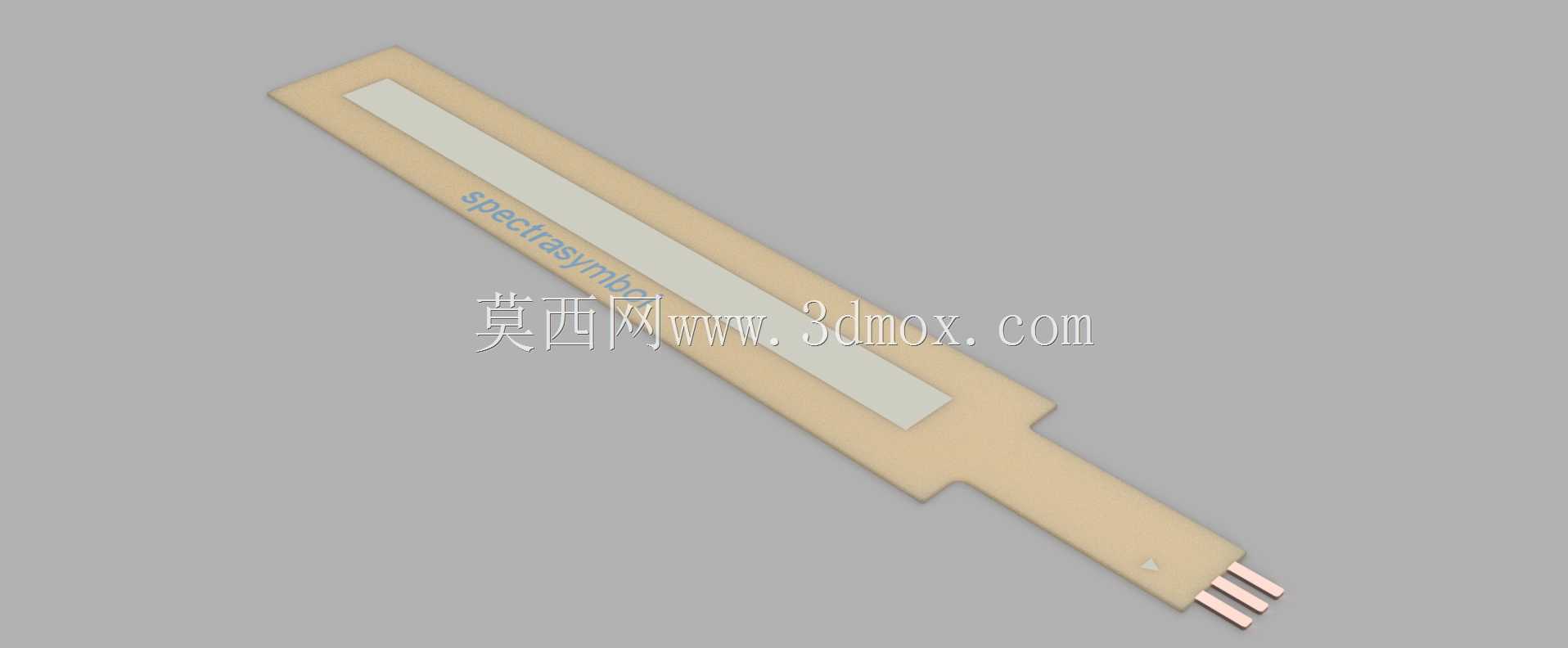

　　从结构设计思路上，这款软电位计采用长条状薄型基材作为载体，感应区域沿基材长度方向居中布置，整体基材选用具备一定弯折韧性的柔性材质，能够在一定曲率半径下保持感应性能稳定，不会因为小幅弯折出现信号断层或者阻值跳变的问题。感应区域的两端预留了接线引脚，引脚采用平行等距的排布方式，适配常规的FPC接插件焊接或者压接工艺，不需要额外设计转接结构就能完成电路连接，降低了集成阶段的结构设计工作量。

　　在外形尺寸与安装边界上，这款软电位计的有效感应长度为100mm，整体基材长度略长于感应区域，两端预留的非感应区域分别作为引脚安装位和安装固定位，安装时可以在非感应区域采用背胶粘贴、薄压条压紧的方式完成固定，需要注意固定点位不能覆盖感应区域，避免额外的压力接触导致信号输出异常。整体厚度控制在毫米级，安装后不会占用过多的垂直空间，适合在紧凑的装配空间内使用，比如穿戴式关节角度检测辅具里，可以顺着护具的曲面基材贴合安装，跟随关节活动产生的位移带动接触点在感应区滑动，就能实时获取关节的活动位置数据；在小型自动化设备的行程限位检测场景里，也可以将其贴合在设备的运动轨道旁，配合运动部件上的接触拨片，实现低成本的线性位置反馈，不需要额外安装复杂的光电或者磁敏传感组件。

　　建模过程中需要重点还原几个关键结构特征：首先是柔性基材的阶梯状外形，引脚端的基材宽度收窄，方便接插件的装配避让；其次是感应层与基材的层叠关系，感应层厚度远小于基材厚度，建模时需要保证层间的贴合关系准确，避免出现结构干涉；最后是引脚的平行度与伸出长度，引脚伸出长度需要匹配常用接插件的焊接深度，过长会导致装配时引脚弯折，过短则会出现焊接不牢的问题。在实际装配应用中，这类软电位计的接触件需要选用低摩擦系数的导电材质，接触压力控制在合适范围内，压力过小会出现接触不良导致信号跳变，压力过大则会加速感应层的磨损，缩短元件的使用寿命。同时安装面需要保持平整，避免基材安装后出现局部凸起，导致接触件滑动过程中出现卡顿或者信号中断的问题。在曲面安装场景下，需要提前核算安装面的曲率半径，确保弯折后的基材不会出现折痕，一旦基材出现折痕，对应位置的感应层会出现不可逆的损坏，导致该段区域的信号输出失效。

　　不同于传统硬质电位计需要设计专门的安装座、滑动导向结构，这类软电位计的集成门槛更低，只需要保证接触件的滑动方向与感应区域的长度方向平行即可，不需要复杂的导向机构，能够大幅简化配套结构的设计复杂度，在对设备重量、安装空间有严格限制的场景下具备明显的应用优势。比如在微型仿生机器人的肢体运动检测中，这类薄型柔性传感器可以直接贴合在仿生肢体的表面，不会额外增加肢体的重量和体积，也不会限制肢体的活动自由度，能够精准反馈肢体的弯曲位置和活动行程。在一些消费电子的滑动交互模块里，也可以采用这类软电位计作为位置检测元件，配合柔性外壳实现曲面滑动交互的功能，相比电容式滑动检测方案，它的抗干扰能力更强，不会因为手上的汗液、污渍影响检测精度，工作稳定性更有保障。
