内齿圈搭配多行星轮传动结构设计

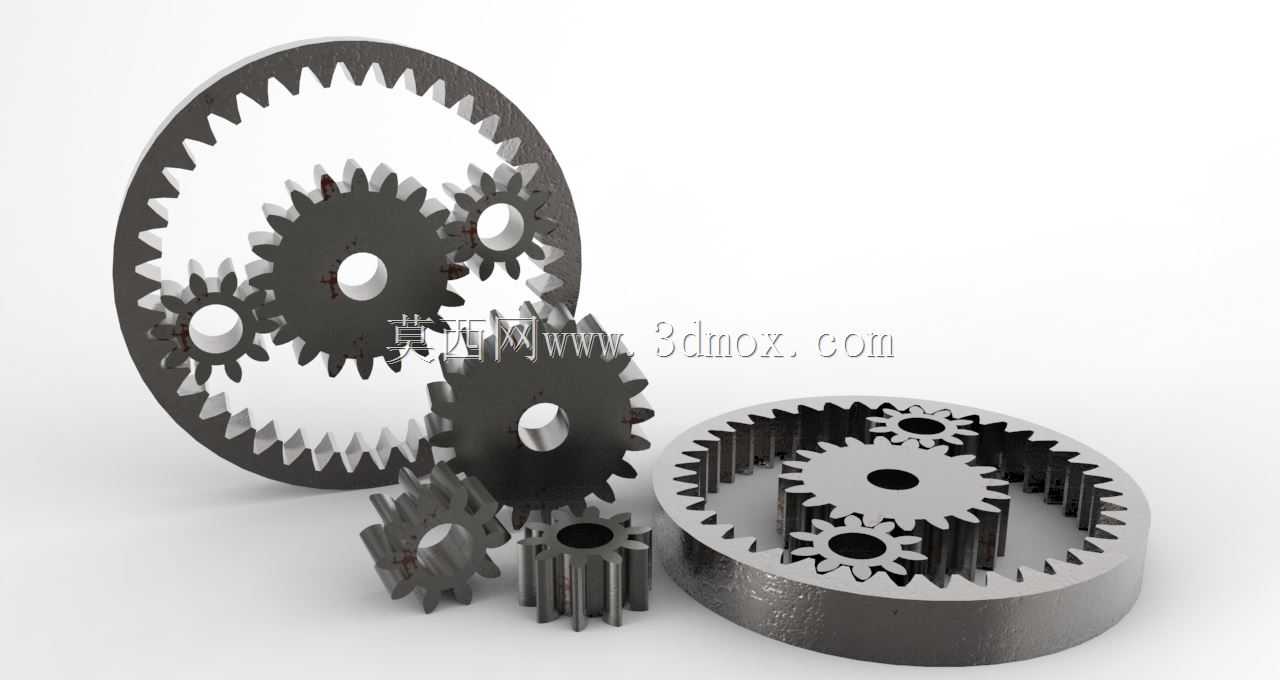

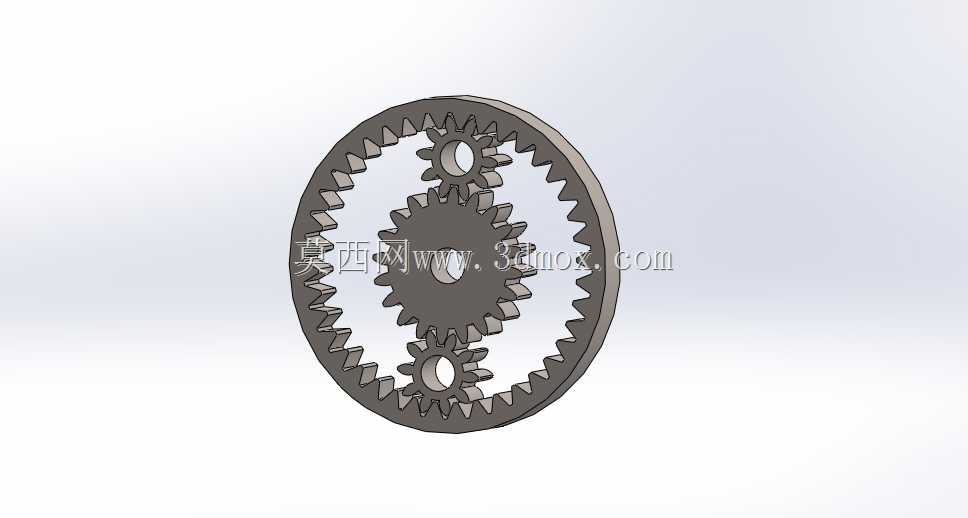

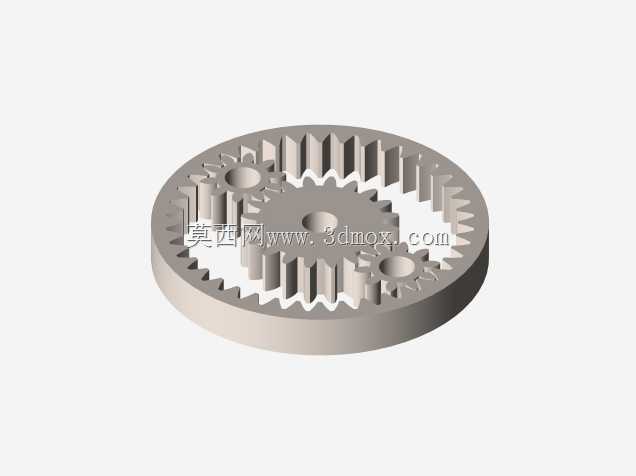

　　这套行星轮系结构在紧凑安装空间内实现大传动比动力传递的场景中应用极广，不同于定轴轮系需要将所有齿轮的转轴固定在箱体上，这套结构的行星轮可以绕中心太阳轮公转，同时自身完成自转，在同等功率传递需求下，整体径向尺寸能比平行轴定轴轮系缩小近三分之一，非常适合对安装边界有严格限制的设备内部动力传输环节。从实际工况适配来看，这类轮系常被集成在伺服动力输出端、小型回转机构的减速单元里，因为多行星轮同时参与啮合，载荷能均匀分配到几组啮合齿面上，单齿承受的接触应力更小，运行过程中的传动平稳性远优于单组齿轮啮合的结构，不会出现普通直齿轮传动在高速下的明显啮合冲击。设计这套轮系的时候，首先要匹配内齿圈的固定方式，图中结构采用内齿圈作为固定构件的排布逻辑，

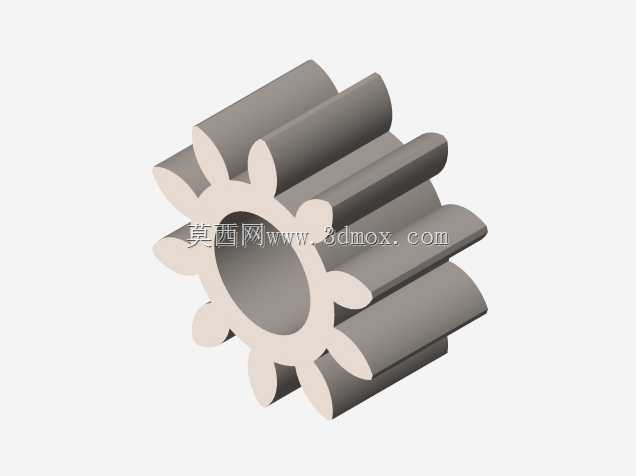

　　动力从中心太阳轮输入，经过三个均匀分布的行星轮分流后，通过行星架输出扭矩，这种排布下的传动效率能保持在较高水平，同时可以通过调整太阳轮、行星轮、内齿圈的齿数配比，灵活得到不同的减速比，不需要额外增加齿轮级数就能覆盖常用的小减速比动力传输需求。在齿形参数选择上，所有啮合齿轮均采用标准渐开线直齿齿形，加工难度低，不需要专用的斜齿加工设备就能完成零件加工，后期维护更换配件的成本也更低，三个行星轮沿内齿圈圆周方向呈120度均匀排布，安装时需要严格控制行星轮轴的位置度公差，避免出现个别轮齿载荷偏载的问题，行星轮与行星架上的安装轴之间需要预留轴承安装位，保证行星轮自转过程中的转动灵活性，同时要控制行星轮齿顶与内齿圈齿根、

　　太阳轮齿顶之间的齿侧间隙，间隙过大会导致传动回程误差超标，间隙过小则会在热胀状态下出现卡齿问题。从安装边界来看，整个轮系的最大外缘由内齿圈的外圆决定，安装时可以直接将内齿圈通过止口定位在设备的安装基座上，不需要额外设计复杂的支撑结构，轴向尺寸上只需要预留行星架的输出连接位、太阳轮的输入连接位以及两侧端盖的密封安装空间，整体轴向厚度远小于同功率等级的定轴轮系减速单元。在实际功能表现上，这套结构除了能实现减速增扭的核心作用外，因为多齿啮合的特性，运行过程中的噪音水平更低，适合对运行噪音有要求的室内设备动力传输场景，同时在需要动力合流的特殊传动场景中，也可以通过调整固定构件、输入输出构件的组合，实现增速、反向传动等不同的传动功能，

　　不需要重新设计整套轮系的核心零件，只需要调整连接方式就能适配不同的工况需求。设计过程中还要考虑润滑路径的预留，因为行星轮在公转过程中会带动润滑油在轮系内部流动，不需要额外设计复杂的润滑油道，只要在轮系腔体内填充适量的润滑脂或者润滑油，就能保证所有啮合齿面都能得到充分润滑，减少齿面磨损，延长整套传动结构的使用寿命。针对不同的负载等级，还可以通过调整行星轮的数量、齿轮的模数来适配不同的扭矩传递需求，比如在大扭矩场景下可以增加行星轮的数量，进一步分散单齿载荷，在轻载高速场景下则可以适当减小齿轮模数，降低轮系自身的转动惯量，提升动力响应速度。
