可任意弯曲调整方向的机床冷却出液管

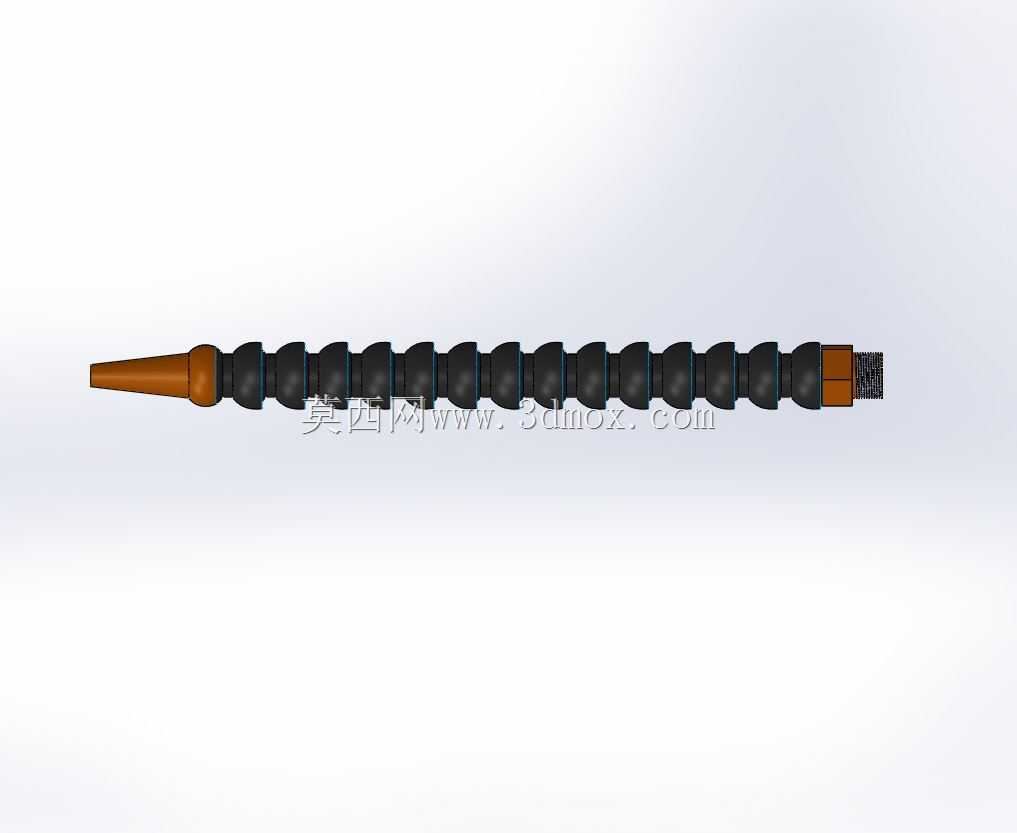

　　在金属切削加工的现场，不管是普通车床的刀架旁、数控铣床的主轴侧，还是磨床的砂轮防护罩周边，都能见到这类可随意调整姿态的冷却出液构件，它不需要额外的支撑结构，掰到哪个角度就能稳定停在哪个位置，持续把切削液精准输送到刀具和工件的接触区域。很多刚入行的结构设计人员在做机床改造或者专用工装设计的时候，往往会忽略冷却管路的布置细节，要么用硬管接出后无法调整位置，切削液冲不到切削热最集中的区域，导致刀具磨损过快、工件表面被烧蚀变色；要么用普通软管搭配管夹固定，调整一次角度就要松管夹、拧螺栓，换个加工工序就要重新调整半天，效率极低。这类挠性冷却管的设计核心，就是靠一节节互相嵌套卡合的球形关节段实现姿态保持，

　　每一段的连接部位都做了过盈配合的球面接触，既可以绕球心做小角度的多方向偏转，多段串联之后就能实现大角度的任意方向弯曲，同时接触面的摩擦力足够支撑整根管路的自重，不会因为管路里通了带压力的切削液就出现回弹、下垂的问题。从安装边界来看，它的尾端做了标准的外螺纹连接段，可以直接拧在机床冷却系统的分路出水接头上，不需要额外加工过渡接头，前端的铜质喷嘴做了收窄的流道设计，能把输送过来的切削液收拢成柱状射流，不会刚喷出来就散成水花，保证有足够的冲击力冲到切削区域，带走切屑的同时把热量快速带离加工面。做三维建模的时候，要注意每一节关节的配合尺寸，球面的配合公差不能放太松，否则整根管路的保持力不够，通液后容易晃荡；也不能过紧，

　　不然手动调整的时候需要用很大的力气，甚至会把关节掰断。实际选型的时候，要根据机床的冷却泵压力匹配对应的管路长度，太长的管路在通高压切削液的时候，末端会出现轻微的抖动，这时候可以适当减少串联的关节段数量，或者在管路中段加一个简单的支撑点，不影响角度调整的同时提升稳定性。它的应用场景不局限在金属切削机床上，在小型焊接工位的吹气除尘、木工雕刻机的碎屑吹除、点胶设备的针头清洁吹气工位，也能见到同款结构的管路，只是根据输送介质的不同，更换了对应的密封材质和喷嘴口径。很多人在设计这类管路的安装结构时，会忽略管路的最小弯曲半径，每一节关节的偏转角度是有上限的，强行掰到超过极限角度就会导致关节脱开，内部的密封失效出现漏液，所以在布置安装位置的时候，

　　要预留足够的弯曲空间，不要让管路出现死折。和带金属支架的冷却管路相比，这种全关节式的冷却管没有突出的支撑臂，不会和机床的运动部件、工件夹具发生干涉，尤其是在加工小型复杂零件的时候，刀具周围的操作空间本来就很小，这种细直径的冷却管可以贴在夹具旁边伸到加工位置，不会占用过多的操作空间，更换工件、拆卸刀具的时候也不会被管路挡住。日常维护的时候，只需要定期清理喷嘴处堆积的切屑和油泥，避免流道堵塞就行，关节部位不需要额外加注润滑油，本身的球面配合面在加工的时候就做了光滑处理，长期反复调整也不会出现卡顿的问题。如果是用于输送腐蚀性切削液的工况，可以选择耐油耐腐的改性材质关节段，避免长期接触介质后出现材质脆化、开裂的问题，尾端的连接螺纹要和设备出水端的螺纹规格匹配，不要强行拧入不同螺距的接头，否则会滑牙导致漏液。
