带轮毂链轮传动构件结构设计

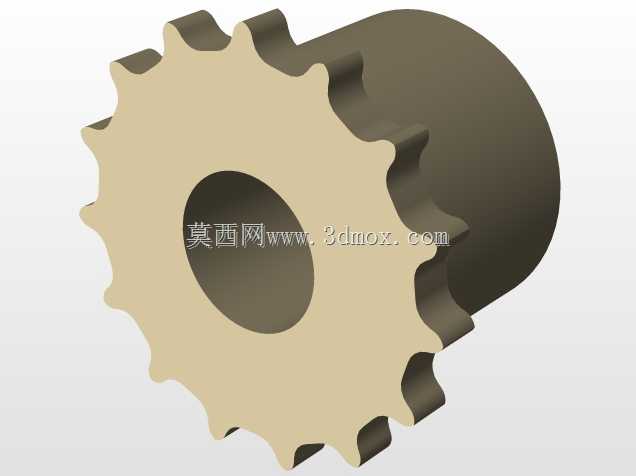

　　日常做输送线、小型动力传递机构的结构设计时，链轮是绕不开的核心传动构件，这次建模的带轮毂式链轮，主要适配小节距输送链条、轻载动力传递场景，常见于小型自动化输送线、食品包装线的进料机构、传感器配套的采样输送单元这类对安装空间有严格限制的工位。区别于片式链轮，这款带一体轮毂的结构，核心是解决链轮与传动轴的安装定位问题，不需要额外加装轴套来补偿轴向定位尺寸，能直接套在对应直径的传动轴上，通过键槽传递扭矩，轮毂部分的长度刚好覆盖单条平键的有效配合长度，既不会因为轮毂过长挤占相邻轴承、联轴器的安装空间，也不会因为配合长度过短导致传动时链轮出现径向偏摆，加剧链条磨损。从齿形设计来看，齿廓曲线采用的是标准三圆弧一直线齿形，

　　这种齿形的优势在于和链条滚子啮合时的接触应力分布更均匀，不会出现齿尖卡滞滚子的情况，哪怕安装时存在少量的轴向错位，齿侧的倒角也能引导链条顺利滑入啮合位置，降低装配时的对中难度。齿根部分做了等半径圆弧过渡，没有应力集中的尖角，长期承受交变冲击载荷时，不会从齿根位置萌生疲劳裂纹，适配轻载工况下频繁启停的传动需求。中心安装孔的公差带选用H7级精度，和k6公差的传动轴配合时，属于过渡配合范畴，装配时用铜棒轻敲即可到位，不需要热装，后期维护拆卸也不会出现孔轴咬死的情况，孔壁预留的键槽尺寸按照GB/T1096的普通平键标准设计，键槽两侧的粗糙度控制在Ra3.2，保证平键装入后侧面没有间隙，避免正反转切换时出现键侧冲击。

　　轮毂外圆和齿根圆之间的辐板部分，做了等厚度设计，厚度经过强度校核，在传递额定扭矩时，辐板的切应力远低于材料的许用切应力，同时尽可能减轻整体重量，降低传动轴的转动惯量，对于需要频繁调速、正反转的工位来说，更小的转动惯量能减少伺服电机的启停负载，提升传动响应速度。齿顶部分做了小角度倒角，一方面是去除加工时的锐边毛刺，避免装配时划伤操作人员，另一方面也能防止链条在高速运转时出现跳齿后卡滞在齿顶位置，哪怕出现瞬时过载跳齿，倒角也能引导链条重新落回齿槽。安装边界方面，这款链轮的轴向总长度由轮毂长度和齿宽共同决定，齿宽尺寸适配单排链条的内节内宽，两侧预留的间隙刚好允许链条在运转时存在少量的轴向窜动，不会和相邻的机架护板、轴承端盖发生摩擦。

　　径向尺寸上，齿顶圆直径和安装中心孔的直径比值控制在合理范围，不会因为齿顶圆过大导致传动时的多边形效应加剧，也不会因为齿数过少导致传动平稳性下降，实际应用时，对应的中心距调整范围预留了链条节距的2%-4%张紧量，不需要额外加装张紧轮也能保证链条的合理垂度。建模过程中，齿形的每个参数都严格对应链条的节距、滚子直径参数，没有随意修改齿廓参数，避免后续加工出来的链轮出现和链条啮合不良、磨损过快的问题，轮毂端面和轴肩贴合的位置做了0.5mm的退刀槽，保证轴肩端面能和链轮轮毂端面完全贴合，不会因为加工圆角导致安装不到位，出现轴向窜动。这类带轮毂的链轮在传感器配套的采样输送机构里尤其适用，因为这类机构通常安装空间紧凑，传动功率不大，但是对传动的平稳性、安装便捷性要求较高，一体结构的链轮不需要额外搭配定位轴套，减少了装配的零件数量，也降低了多个零件配合带来的累积误差，能保证输送位置的精度，满足传感器采样时的位置重复性要求。
