外螺纹法兰式气动推动连接接头结构

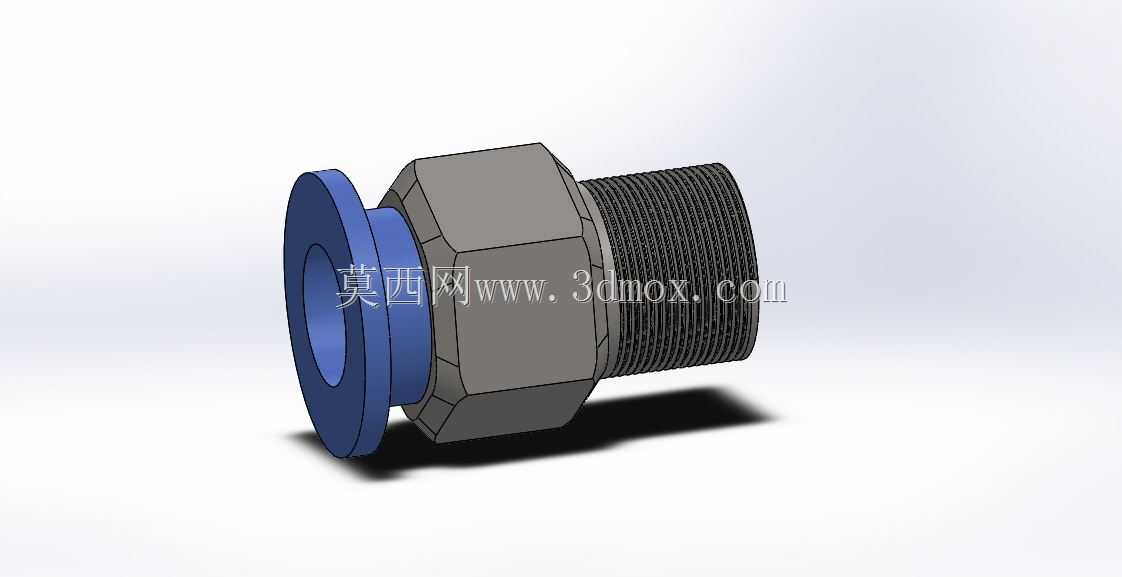

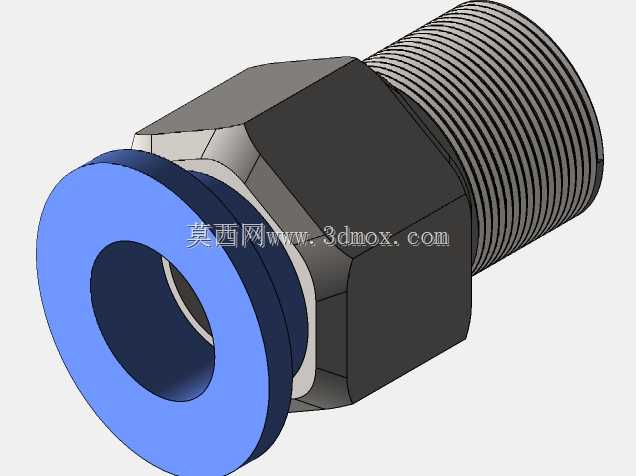

　　这类带法兰边的外螺纹推动连接器，日常多配套在气动传感回路、低压流体检测管路里做快插式硬管/软管对接用，在半导体气路检测、小型自动化设备的传感信号气路、实验室低压流体试验台架上的应用占比不低，很多时候用来给压力传感器、流量检测元件做前端的管路引接，避免硬管直接拧入传感元件本体造成的安装应力集中，也能减少设备运行时管路振动传导到传感端带来的检测数值漂移。从结构设计逻辑来看，整体采用三段式同轴布局，最外侧的蓝色法兰边是安装限位结构，安装时法兰端面直接贴紧设备面板或者安装基座的表面，不需要额外加装锁紧螺母就能限制接头的轴向窜动，法兰边缘做了小尺寸的倒角处理，穿入安装孔的时候不会刮伤基座表面的喷涂层或者阳极氧化层，也能降低穿装时的对位难度，

　　哪怕安装孔的位置度有0.2mm以内的偏差，也能顺着倒角顺利穿入。中间的六角结构是拧紧受力位，对边尺寸按照常规公制扳手的标准规格设计，现场安装时不需要定制专用工具，用普通的活动扳手或者开口扳手就能卡紧施力，六角的厚度做了加厚处理，反复拆装的时候不会因为扳手施力出现棱角崩损，适合需要经常拆检传感元件的试验类设备场景。内侧的外螺纹段是管路对接端，螺纹采用标准细牙规格，密封时搭配生料带或者O型密封圈就能实现低压下的可靠密封，螺纹的有效长度覆盖了常规壁厚的安装面板、管路基座的厚度范围，不需要额外加装螺纹延长套就能完成固定。内部的通孔做了等径设计，没有突兀的变径台阶，流体或者压缩空气通过的时候不会产生局部紊流，能降低压力损失，

　　也避免了杂质在台阶位置堆积堵塞管路，对于检测精度要求高的传感回路来说，这种等径通孔设计能减少气流脉动对检测结果的干扰。安装边界上，法兰端的外径比六角对边尺寸小3mm左右，安装孔只需要按照法兰外径预留0.1-0.2mm的间隙即可，不需要给扳手预留额外的穿入空间，因为拧紧操作是在螺纹侧完成，法兰侧只需要贴紧安装面就行，这对于安装空间紧凑的小型传感模组来说非常友好，能大幅压缩模组的整体布局尺寸。实际选型时需要注意，这类接头的密封承压范围在1MPa以内，适合低压气动回路或者低压流体检测回路使用，不能用在高压液压回路里；安装时六角端的拧紧力矩要控制在合理范围，力矩过大会造成螺纹滑牙或者法兰边变形，力矩过小则容易出现密封泄漏，

　　一般按照铜质或者铝合金接头的常规拧紧力矩施加即可。另外，蓝色法兰部分的材质一般采用硬质工程塑料或者阳极氧化铝合金，和中间的金属主体之间做了防转卡位，安装时不会因为管路转动带动法兰边跟转，避免磨损安装面的密封垫。在做三维建模的时候，要重点注意三段结构的同轴度公差，外螺纹和法兰内孔的同轴度要控制在0.05mm以内，不然安装后会出现管路偏斜，长期受振动容易出现接头断裂或者密封失效的问题；六角和主体的衔接位置要做小圆角过渡，避免应力集中，因为这个位置是拆装时受力最大的位置，直角过渡的话反复拆装容易出现开裂。很多新手建模的时候容易忽略法兰端面的平面度要求，实际上法兰端面是密封贴合面，平面度要控制在0.02mm以内，不然就算装了密封垫，长期使用后也容易出现慢漏的问题，尤其是在检测微压的传感回路里，微小的泄漏就会造成检测数值不准。还有外螺纹的起始端要做倒角处理，方便拧入对应的螺纹孔，不会刮伤螺纹孔内的牙型，也能避免安装时把密封垫挤到螺纹缝隙里造成密封失效。这类接头在实际设备维护时，拆检频率比普通管路接头高，因为传感元件需要定期校准，所以建模时还要考虑拆装的操作空间，六角周围要预留至少5mm的扳手操作空间，不然现场维护的时候扳手卡不进去，只能用管钳拧，很容易损坏接头的六角棱角，后续再拆就会非常困难。
