嵌入式数显温度检测传感装置结构设计

　　在工业温控系统、小型实验设备、冷链运输配套装置、民用暖通管路的温度监测环节里，这类嵌入式数显温度传感装置是现场运维人员最常接触的终端检测部件，不需要外接二次显示仪表，就能直接在安装位置输出直观的温度读数，大幅降低现场巡检的判读成本。很多刚接触结构设计的工程师容易把这类部件当成标准电子件直接调用，忽略安装边界的匹配校核，最后往往出现面板开孔尺寸不符、安装后突出量过大干涉周边走线、显示区域被设备面板边框遮挡的问题，做三维建模的时候把这些边界条件梳理清楚，能减少很多后期试装的返工量。

　　从实际使用场景来看，这类传感装置大多采用面板嵌入式安装，适配厚度1到3毫米的设备钣金面板、PVC仪表面板，安装时不需要额外的固定支架，依靠壳体侧边的弹性卡扣就能卡在开好的矩形安装孔里，拆装的时候只需要从面板正面按压卡扣就能取出，维护效率比螺丝固定的结构高很多，适合批量装配的生产线使用。它的探测端可以根据使用场景搭配不同长度的探针，直接插入被测介质腔体，也可以外接NTC或者PT100感温探头，测量范围覆盖-40℃到120℃的常规工业测温区间，显示分辨率做到0.1℃，完全满足常规水系统、气路系统、小型加热腔体的温度监测需求，不需要额外配置信号转换模块，供电采用常见的直流低压供电，直接对接设备内部的控制板供电回路即可，接线只需要正负极两根线，布线难度很低。

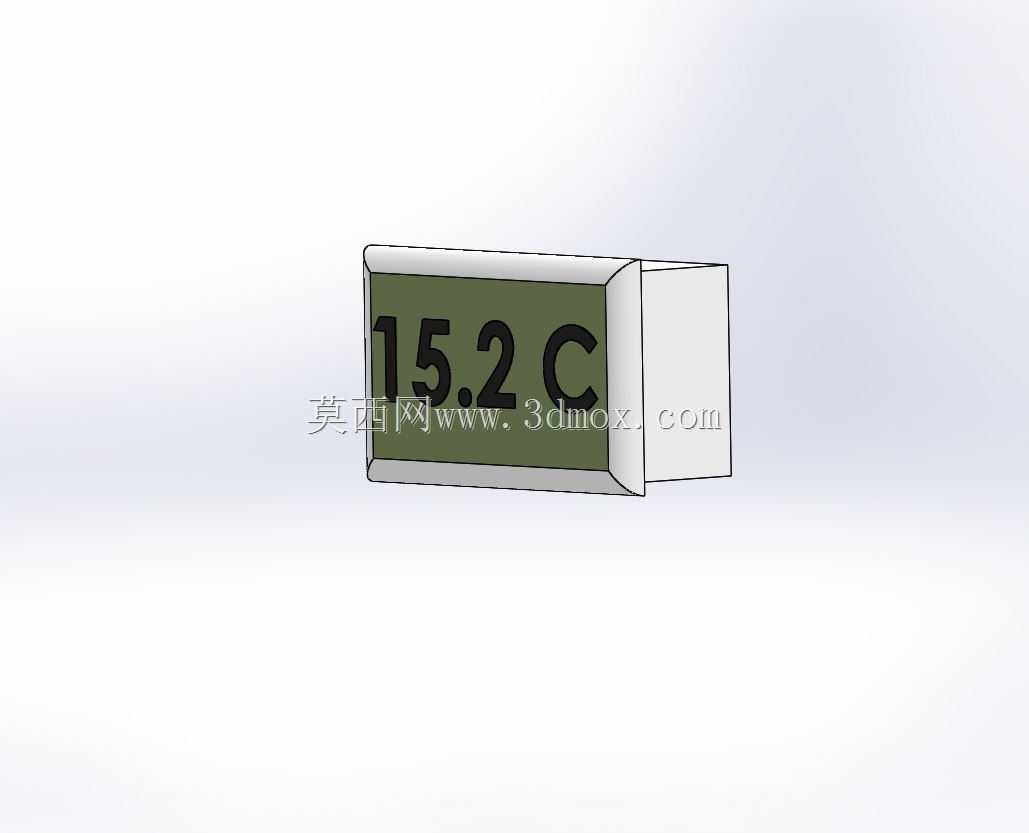

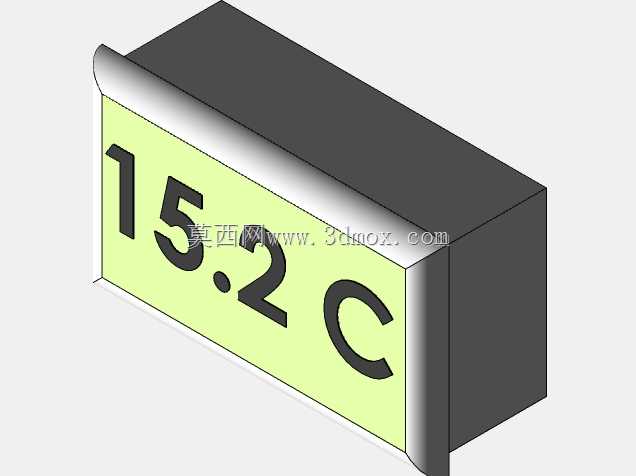

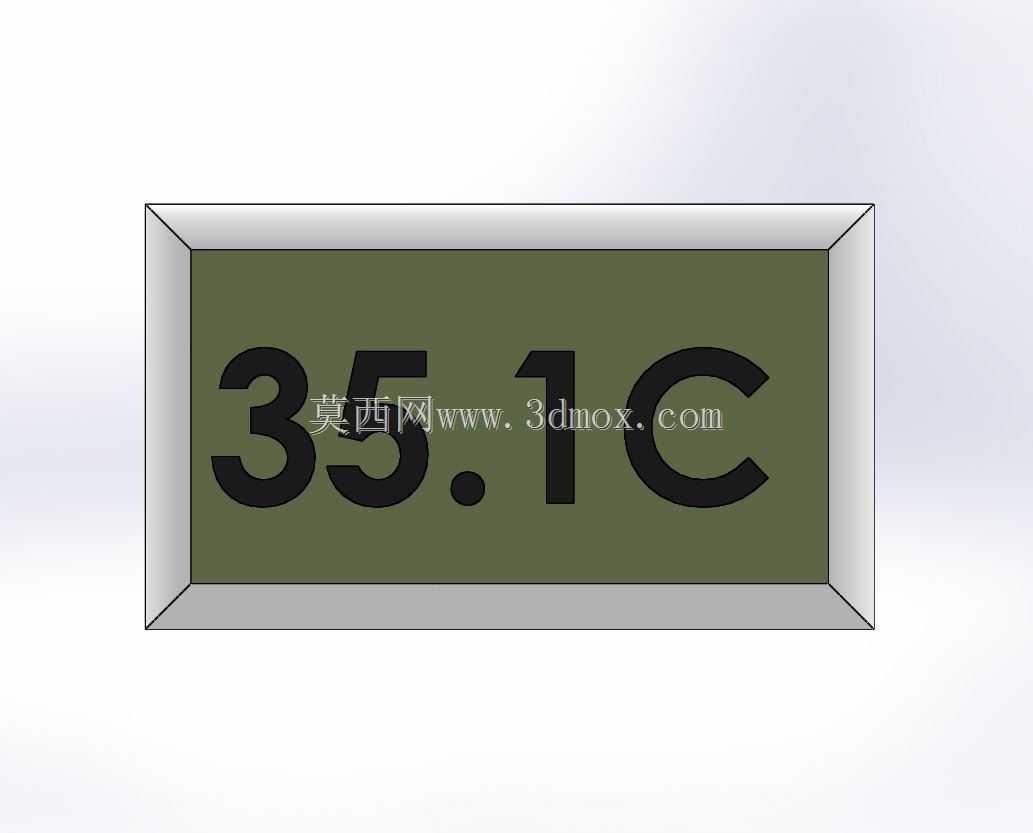

　　做这个装置的三维结构设计时，首先要把显示区域的视窗边界做准，正面的深色显示区域要和内部的LCD屏安装位完全对齐，视窗的透明保护片采用内嵌式安装，和壳体前面板保持齐平，避免突出积灰或者被剐蹭磨损。壳体的整体外形做了小角度的倒角处理，前面板的尺寸比后部的壳体主体稍大，形成一圈限位台阶，安装的时候这个台阶会贴紧设备面板的外表面，控制安装后的突出量在5毫米以内，不会因为突出过多影响设备整体的外观平整度，也避免过往的操作人员误碰刮到装置。壳体后部的走线槽预留了足够的空间，接线端子的位置做了下沉设计，接好线之后导线不会顶到设备内部的安装板，也不会和周边的其他电气元件产生干涉。

　　建模过程中要特别注意几个安装边界的尺寸校核：首先是面板开孔的尺寸，要比壳体后部的安装主体大0.2到0.3毫米，预留装配公差，避免开孔过小装不进去，也不能间隙过大导致安装后晃动；其次是卡扣的位置和弹性行程，卡扣的突出量要适配面板的厚度范围，保证最薄的面板装上之后卡扣能牢牢卡住面板背面，不会因为设备振动松脱，最厚的面板装上之后卡扣也能顺利卡入，不会因为行程不够装不到位；还有显示区域的倾斜角度，这类装置的安装高度大多在1.2米到1.5米之间，对应操作人员站立观察的视线高度，视窗做了微小的上倾角度，避免正面反光导致读数不清，这个角度控制在3到5度就足够，角度过大反而会导致从侧面观察的时候看不清数字。

　　从功能结构上看，这个装置的内部空间做了合理的分区，前面板位置是LCD显示模块和驱动电路板，后部是接线端子和信号处理电路，中间用隔离筋隔开，避免接线的时候导线碰到显示模块的引脚造成短路，壳体的上下位置预留了细小的透气孔，平衡装置内外的温差压力，避免在湿度较大的使用环境里内部结露损坏电路，同时透气孔做了迷宫结构，防止外部的水滴或者灰尘直接进入壳体内部，满足常规工业场景的IP54防护等级要求。很多设计人员在做这类部件建模的时候，容易忽略内部元器件的实际高度，把壳体厚度做的过薄，最后实际装配的时候电路板或者显示屏顶到壳体，导致装配间隙不均，甚至压坏电子元件，建模的时候要把内部常用的元器件高度都预留足够的空间，同时控制整体的壳体厚度，做到结构紧凑不臃肿。

　　在不同的应用场景里，这个装置的安装适配性也有不同的设计考量，比如用在食品加工设备上的时候，壳体前面板采用平整无凹槽的设计，方便擦拭清洁，没有卫生死角；用在户外设备上的时候，前面板和壳体的接缝处预留密封胶条的安装槽，提升防水防尘能力；用在小型实验仪器上的时候，壳体可以做的更薄，进一步缩小安装占用的空间。不管是哪种适配场景，核心的安装逻辑都是一致的：保证安装牢固、读数清晰、维护方便，三维建模的时候把这些实际使用的需求融入到结构细节里，做出来的模型才不是只有外形的空架子，能直接对接后续的结构评审和样机试装环节，减少设计迭代的次数。
