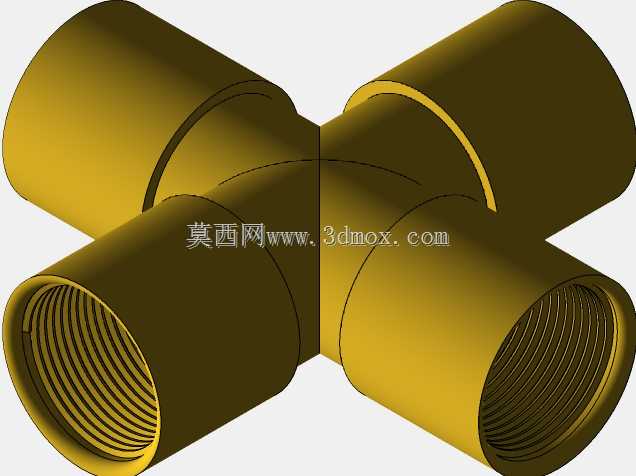

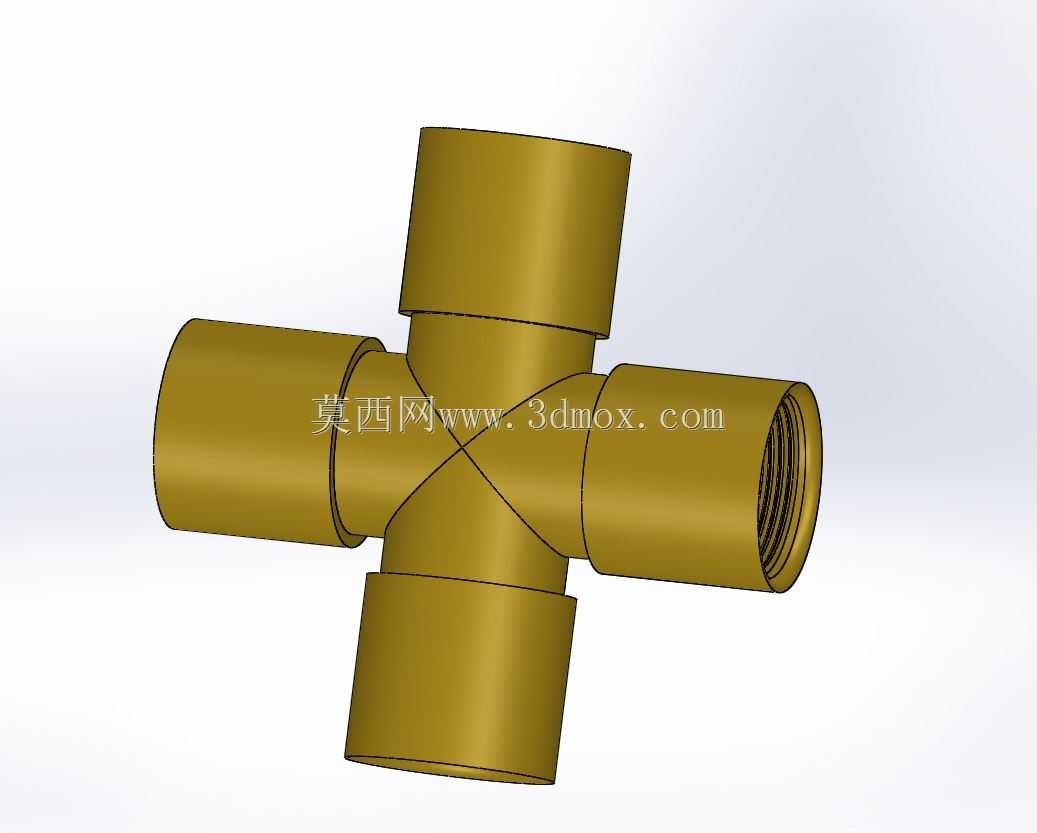

内螺纹四通铜制管路连接接头结构

　　这款四通铜制接头主要面向多支路流体管路的分流、汇流场景，在民用给排水、低压气动回路、小型液压支路、制冷设备冷媒管路、仪器仪表气路连接中都有广泛应用，能够在单一节点实现四个方向管路的连通，减少管路转接次数，降低多接头拼接带来的泄漏风险。从结构设计来看，四个接口沿十字正交方向分布，每个接口内部加工有标准内螺纹，可直接与对应规格的外螺纹管路、阀件或仪表接头旋合连接，无需额外转接件。主体采用铜材质加工，一方面铜的切削性能优异，便于精密加工内螺纹与密封端面，另一方面铜的耐腐蚀性较好，在水、低压气体、常见非腐蚀性流体介质中长期使用不易锈蚀，能保证管路连接的长期可靠性，同时铜材质的塑性较好，在螺纹旋合过程中能产生微小形变填充配合间隙，

　　辅助提升密封性能。设计过程中首先确定了正交十字的主体构型，四个接口的轴线处于同一平面且两两垂直相交，交汇位置做了圆弧过渡处理，避免流体在交汇腔体内产生直角冲击，降低流阻同时减少介质残留，也能避免直角结构带来的应力集中问题，提升接头整体的承压能力。每个接口的外圆柱面保持等径设计，便于安装时使用扳手夹持施力，不会因为外形不规则导致夹持打滑，接口端部加工有平整的密封端面，可配合生料带、密封胶或铜垫片实现端面与螺纹的双重密封，适配不同压力等级的管路使用场景。从安装边界来看，四个接口的同轴度、垂直度公差控制在机械管路连接的通用标准范围内，安装时相邻方向的管路不会产生干涉，接头整体的外形轮廓规整，在狭小的设备内部管路布局中也能灵活布置，

　　不会因为突出结构挤占周边元件的安装空间。接头的壁厚经过核算，能够满足常规低压管路的承压要求，在额定工作压力下不会出现鼓胀、开裂问题，同时铜材质的导热性较好，在需要温度传导的温控管路场景中也能适配介质温度传递的需求。不同于塑料材质的四通接头，铜制接头的抗老化性能更强，在高低温交替的工况下不会出现材质脆化、螺纹滑牙的问题，长期使用后拆卸维护也更为方便，不会因为材质老化导致接头断裂在管路内。在气动回路中使用时，该接头可以同时连接进气支路、两个执行元件支路与一个压力检测支路，在单一节点完成气路分配，大幅简化管路布局，减少管路接头的使用数量，降低整个气路的泄漏点数量；在水暖管路中，可用于卫生间、厨房等位置的冷热水支路分流，

　　无需使用多个弯头与直接接头拼接，提升管路安装效率。设计时还考虑了介质流动的平顺性，交汇腔体的内壁做了平滑过渡处理，流体从任意一个接口进入后，能够顺畅分流到其余三个接口，不会在腔体内部形成涡流，减少流体输送过程中的压力损失，对于对压力波动敏感的仪器仪表气路来说，这种平顺的流道设计能避免紊流带来的压力脉动，提升仪表检测的稳定性。接头的内螺纹采用通用管螺纹标准，能够和市面上绝大多数标准规格的管路配件互换，无需定制特殊规格的配套连接件，降低现场安装的配件采购成本与安装难度。
