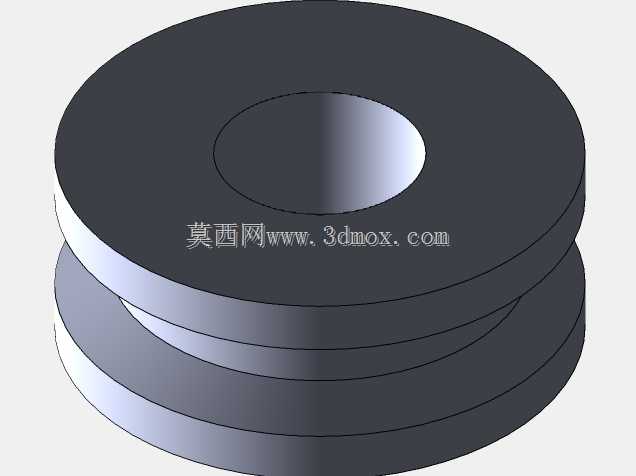

多规格带槽导向滑轮结构设计

　　做机械传动结构设计这么多年，滑轮这类基础零件的选型和建模，往往是最容易被新手忽略的环节，很多人觉得就是个带槽的轮子，随便画个圆环掏个槽就行，真到设备跑起来才发现，要么绳子脱槽，要么轮体卡滞，要么承重不够轮缘变形，全是细碎的问题。这次做的这套不同尺寸的滑轮结构，首先要覆盖的就是中小载荷下的绳索导向场景，从轻型的传感器拉线导向、小型设备的排线走位，到中等载荷的手动吊具、小型输送线的张紧导向，不同槽宽、不同外径、不同内孔尺寸的规格，能适配大部分常规的安装需求，不用每次做项目都从零开始画基础结构。

　　先从实际应用场景说，这类滑轮最常见的使用位置，一类是检测类设备的拉绳传感器配套导向，很多位移传感器的拉绳出线方向不是正对被测件，就需要靠滑轮改变拉绳走向，这时候对滑轮的转动灵活性、槽型的贴合度要求很高，要是槽型不对，拉绳在轮槽里蹭边，用不了多久拉绳就会磨断，传感器的测量数据也会因为摩擦力波动出现误差；另一类是小型起重、牵引机构的导向，比如小型手动葫芦、自动化设备的门体升降牵引、物料搬运的吊点导向，这时候轮体的承重能力、轮缘的强度就成了核心指标，不能一受侧向力轮缘就崩裂。还有一类是线缆、软管的走线导向，比如设备拖链里的线缆分线、移动管路的导向，这时候轮槽的边缘要做圆角过渡，不能有锐边，不然长期摩擦会割破线缆外皮，造成短路或者管路漏液的问题。

　　说到设计思路，首先是轮槽的参数确定，不同直径的滑轮匹配的绳索直径是有对应范围的，槽底的圆弧半径要比匹配的绳索半径大5%到10%，不能卡绳，也不能槽太宽让绳子在槽里左右窜动；槽的深度要保证绳索在受侧向偏角的时候不会脱槽，一般轻型导向用的滑轮槽深取绳索直径的1/2到2/3，承重类的槽深要加到绳索直径的3/4以上，同时轮缘的厚度要根据载荷计算，避免受冲击的时候轮缘断裂。然后是内孔的安装边界，这套滑轮的内孔设计是适配标准的销轴、轴承安装尺寸，小尺寸的滑轮可以直接用销轴做滑动配合，内孔的粗糙度要控制在Ra1.6以下，减少转动摩擦；大一点的承重滑轮内孔预留了标准轴承的安装位，可以直接压入深沟球轴承，转动更顺滑，也能承受一定的径向载荷。

　　外形尺寸上，不同规格的滑轮外径从20mm到120mm做了梯度划分，对应的槽宽从3mm到15mm，能适配直径2mm到12mm的钢丝绳、尼龙绳、拉绳传感器专用钢绳，还有同直径范围的线缆、软管。安装的时候要注意，滑轮的安装平面要和绳索的走向平面平行，偏角不能超过2度，不然绳索会一直蹭轮槽的一侧，加剧磨损；如果是用在有粉尘、水汽的工况，还要在轴承位置加装防尘盖，避免杂质进去卡滞转动。另外轮体的结构做了等厚度的轮辐设计，没有多余的减重孔，一方面是中小载荷下没必要做复杂的减重结构，加工更方便，不管是机加工还是注塑、3D打印都能直接做，另一方面整体式的结构强度更好，受冲击的时候不会因为应力集中在减重孔位置开裂。

　　很多新手建模的时候容易犯的错，一是轮槽的两侧壁角度做的太陡，绳索进出的时候阻力大，甚至会卡在槽口位置，正确的槽壁角度应该是30度到40度的开口角，方便绳索自动对中；二是忽略了轮槽表面的粗糙度，要是槽面太粗糙，绳索的磨损速度会快好几倍，金属材质的滑轮槽面最好做抛光或者发黑处理，尼龙材质的本身自润滑性好，只要没有飞边就行；三是内孔和轮槽的同轴度没控制好，转起来的时候轮面跳动，绳索会一松一紧，用在传感器导向的时候直接影响测量精度，用在牵引场景会产生抖动和异响。这套模型在建模的时候就把同轴度的基准做了统一，以内孔轴线为基准，轮槽的径向跳动控制在0.05mm以内，端面跳动控制在0.1mm以内，满足大部分常规设备的精度要求。

　　实际选型的时候，首先要算清楚滑轮承受的径向载荷，根据载荷选对应的外径和轮体厚度，载荷越大选的滑轮外径要适当加大，一方面可以减少绳索的弯曲应力，延长绳索的使用寿命，另一方面大直径的滑轮转动惯量虽然大一点，但转动的时候线速度更稳定，导向效果更好；然后根据所用的绳索或者线缆的直径选对应的槽宽，不要用窄槽配粗绳，也不要用宽槽配细绳，前者会把绳索挤坏，后者容易脱槽。如果是用在高速运动的场景，比如高速排线机构，还要考虑滑轮的动平衡，不过这套中小尺寸的滑轮一般用在低速场景，只要安装同轴度够，基本不会有动平衡的问题。还有安装的时候，销轴的固定要可靠，不能在设备运行的时候销轴窜动，导致滑轮脱落，一般用卡簧或者锁紧螺母把销轴固定在支架上，滑轮和支架之间要留0.5mm到1mm的间隙，避免转动的时候轮面蹭到支架，增加摩擦阻力。
