沉头十字槽自攻螺纹螺钉结构设计

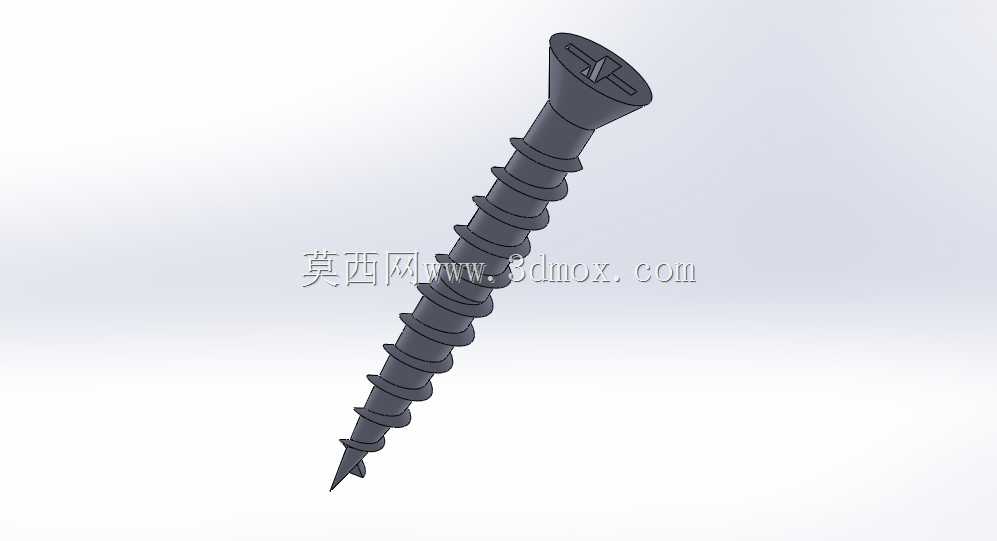

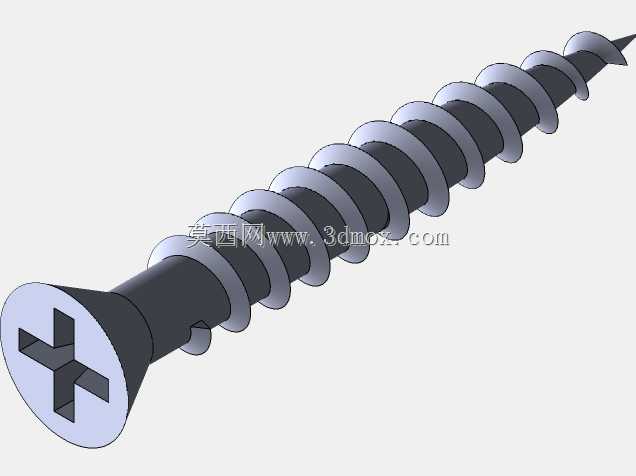

　　在日常的结构装配场景里，这类沉头十字槽自攻螺纹螺钉的使用覆盖了从消费电子外壳组装、家具板材连接到小型仪器仪表壳体固定的诸多领域，是小载荷可拆卸连接场景里最常用的紧固件之一。不同于需要预先攻丝的机牙螺钉，这款螺钉的螺纹牙型经过专门设计，牙距更宽、牙峰更锋利，在装配时可以直接在预制的光孔内挤压出匹配的内螺纹，省去了单独攻丝的工序，能大幅提升批量装配的效率，尤其适合厚度在0.5mm到3mm之间的薄金属板、密度板、硬质塑料等基材的连接作业。从结构设计的角度来看，这款螺钉采用90度沉头的头部设计，装配完成后头部可以完全沉入被连接件的沉孔内，不会在连接表面形成凸起，既能够避免突出的头部剐蹭操作人员或者其他零部件，也能让装配后的外观面保持平整，

　　在对外观平整度有要求的外装件连接场景中，这种沉头结构的适配性远高于盘头、圆柱头类的螺钉。头部的驱动槽采用十字槽设计，相比一字槽拥有更好的对中性，装配时批头不容易从槽内滑脱，能够传递更大的拧紧扭矩，同时十字槽的槽深设计经过优化，既保证了足够的驱动强度，不会在拧紧时出现槽口崩裂的问题，也避免了槽深过大导致的头部强度削弱。螺杆部分的螺纹采用全螺纹设计，从靠近头部的位置一直延伸到钉尖附近，这种设计可以让螺钉在拧入基材后，整个啮合长度上都有螺纹参与受力，相比半螺纹螺钉拥有更好的拉拔抗力，在承受振动载荷的连接场景中，全螺纹的结构也能更好地分散应力，避免螺纹根部出现应力集中导致的连接失效。钉尖部分采用锐角自攻尖设计，尖端角度经过反复调校，

　　既能够保证在接触基材时快速定位，不会出现打滑偏移的问题，也能在拧入过程中顺畅地切削或者挤压基材形成螺纹，减少拧入时的轴向阻力，降低装配时的扭矩需求，即便是手动螺丝刀也能顺利完成装配，不需要过大的按压力。在实际选型使用时，需要注意这款螺钉的安装边界条件：首先被连接件上需要预制与头部角度匹配的90度沉孔，沉孔的深度要略大于螺钉头部的厚度，保证装配后头部完全沉平；其次预制的光孔直径需要根据基材材质调整，在硬质塑料基材上光孔直径可以略大于螺杆小径0.1-0.2mm，在薄钢板基材上光孔直径与螺杆小径保持一致即可，在木质或者密度板基材上光孔直径可以适当缩小0.1mm左右，保证螺纹啮合的抱紧力足够；另外拧紧扭矩需要控制在合理范围内，

　　沉头结构的头部在拧紧时会对沉孔的锥面产生压力，如果扭矩过大，很容易导致沉孔周边的基材被压溃，尤其是塑料、密度板这类强度较低的基材，扭矩过大会直接造成沉孔塌陷，反而导致连接失效。从建模逻辑上看，这款螺钉的三维建模需要重点关注几个关键尺寸的精度：头部的锥面角度必须严格控制在90度，否则装配时头部无法与沉孔完全贴合，会出现装配间隙或者头部凸起的问题；螺纹的牙型角、牙距需要符合自攻螺钉的通用标准，牙峰的圆角不能过大，否则会导致拧入时无法有效切削基材，拧入阻力陡增；十字槽的尺寸需要匹配对应规格的十字批头，槽的位置要与螺钉轴线严格同轴，否则会出现批头无法插入或者装配时打滑的问题；钉尖的角度要保证对称，否则拧入时螺钉会出现偏移，导致连接孔位错位。这类螺钉虽然是结构设计里最基础的标准件，但在实际的装配失效案例里，有超过三成的小型设备连接故障都和螺钉选型不当、安装尺寸不匹配有关，比如沉孔角度不对导致头部凸起刮坏外壳漆面、光孔过大导致螺纹啮合不足出现松脱、拧紧扭矩过大导致螺钉断裂或者基材损坏，这些问题都需要设计人员在选型阶段就结合基材特性、载荷条件、装配工艺来确定合适的螺钉规格与安装参数，而不是随意选用标准件库内的模型直接套用。
