带脚轮多层焊接式移动置物周转架

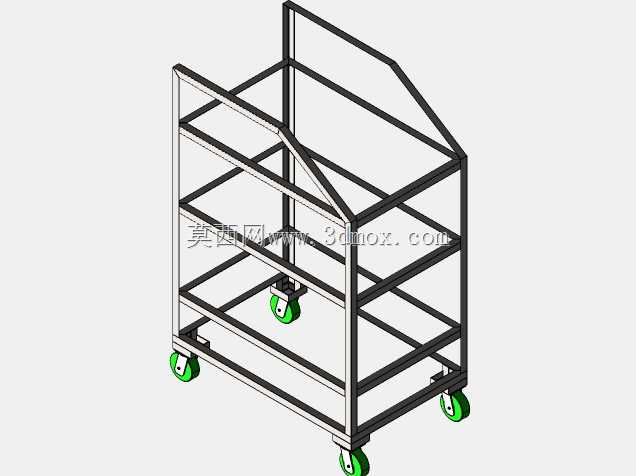

　　车间现场的物料转运、工位旁的工具暂存、检测区域的样件摆放，一直是生产环节里容易被忽略却直接影响作业效率的细节，这款带脚轮的多层焊接架，正是针对这类零散物料、工装配件、检测样件的周转与暂存需求设计的。从结构形式来看，整体采用方管焊接成型的框架结构，没有多余的装饰性构件，所有杆件的连接位置都采用满焊处理，避免长期承重后出现焊缝开裂、框架变形的问题，框架后侧设置斜向加强撑，抵消满载推移时产生的侧向扭力，防止框架出现平行四边形形变。三层水平置物层采用同规格方管焊接成格栅式支撑面，相比整板层架，格栅结构自重更轻，同时不会积存切屑、油污、灰尘，日常清理维护更方便，每层的支撑边框都做了上翻限位设计，放置在层板上的工件、

　　料盒不会在推移过程中从侧边滑落。底部四个角安装万向脚轮，其中两个带刹车功能，推移时可以灵活转向，停靠在工位旁时踩下刹车即可固定位置，不会被作业人员误碰移位，脚轮的安装座直接焊接在底部框架的横梁交叉位置，载荷直接传递到主框架上，避免单点受力导致框架底部变形。设计过程中优先考虑了作业场景的人机工程需求，整体高度控制在成年人腰部以上、胸部以下的区间，取放中层、下层物料时不需要过度弯腰，取放上层物料时不需要抬手过高，后侧的斜撑同时可以作为推移时的扶手使用，不需要额外加装扶手构件，减少整体的零件数量与焊接工作量。框架的宽度与深度参考了车间常用的塑料周转箱尺寸设计，可以直接将标准尺寸的周转箱放置在层架上，不需要额外定制适配的料盒，

　　同时整体宽度控制在常规车间通道的允许通行范围内，推移时可以轻松穿过设备之间的预留通道，不会出现卡滞、需要额外调整角度才能通过的问题。从安装边界来看，这款架子不需要额外的地面固定，停靠时仅需占用与自身投影面积一致的地面空间，脚轮的最低安装高度预留了足够的地面间隙，即使车间地面存在轻微的高度差、铺设了防滑钢板的接缝位置，推移时也不会出现底部剐蹭地面的问题。框架的所有杆件都做了倒角处理，没有尖锐的焊渣、毛刺外露，避免作业人员取放物料时被划伤，焊接完成后整体可以做喷塑或者镀锌处理，适配不同车间的防腐蚀、防磕碰需求，在加工车间、检测实验室、装配工位、仓储分拣区域都可以使用，既可以作为工位旁的临时物料架，放置待加工的工件、常用的工装工具、

　　检测用的样件，也可以作为短距离周转的转运车，将整批小型零部件从仓储区域转运到装配工位，相比固定式的货架，移动灵活的特性可以适配多变的生产布局，当车间调整工位排布、设备位置时，不需要拆解架子，直接推移到新的位置即可投入使用，减少工位调整时的辅助工作量。层架的每层承重经过核算，可以满足常规小型工件、工装夹具的放置需求，不会因为长期放置重载物料出现层架下弯的问题，框架的竖向立柱采用连续通长的方管制作，没有中间拼接的断点，载荷可以顺着立柱直接传递到底部的脚轮位置，整体受力路径清晰，没有多余的传力环节，长期使用的结构稳定性更有保障。
