泳池循环管路及配套过滤系统结构设计

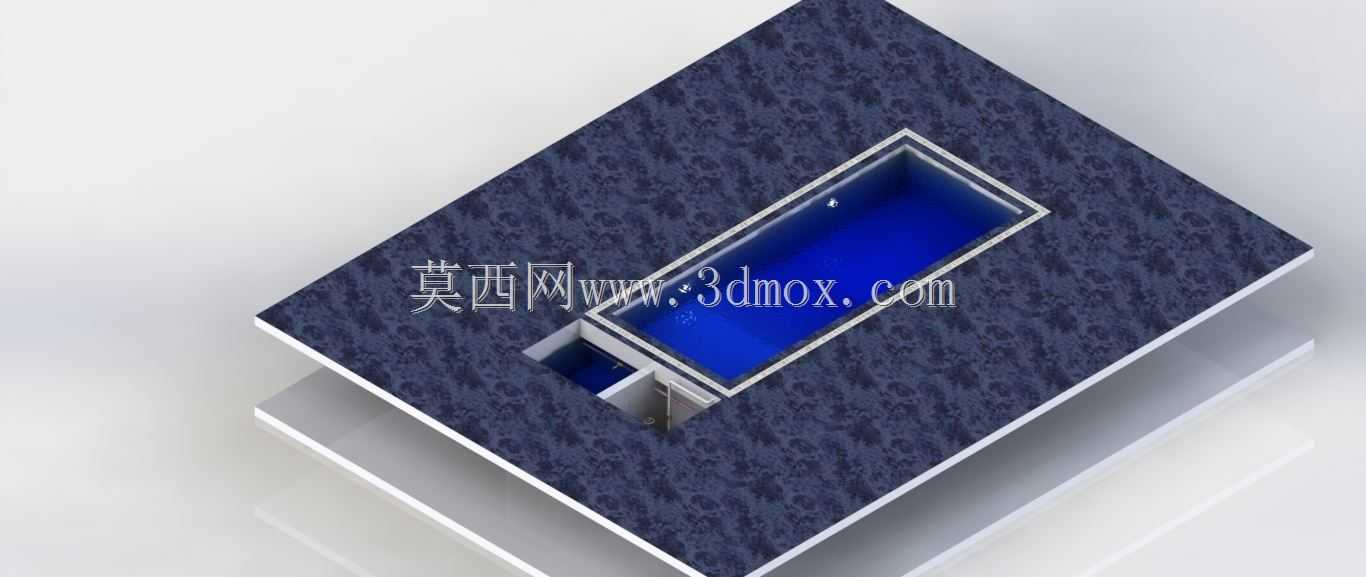

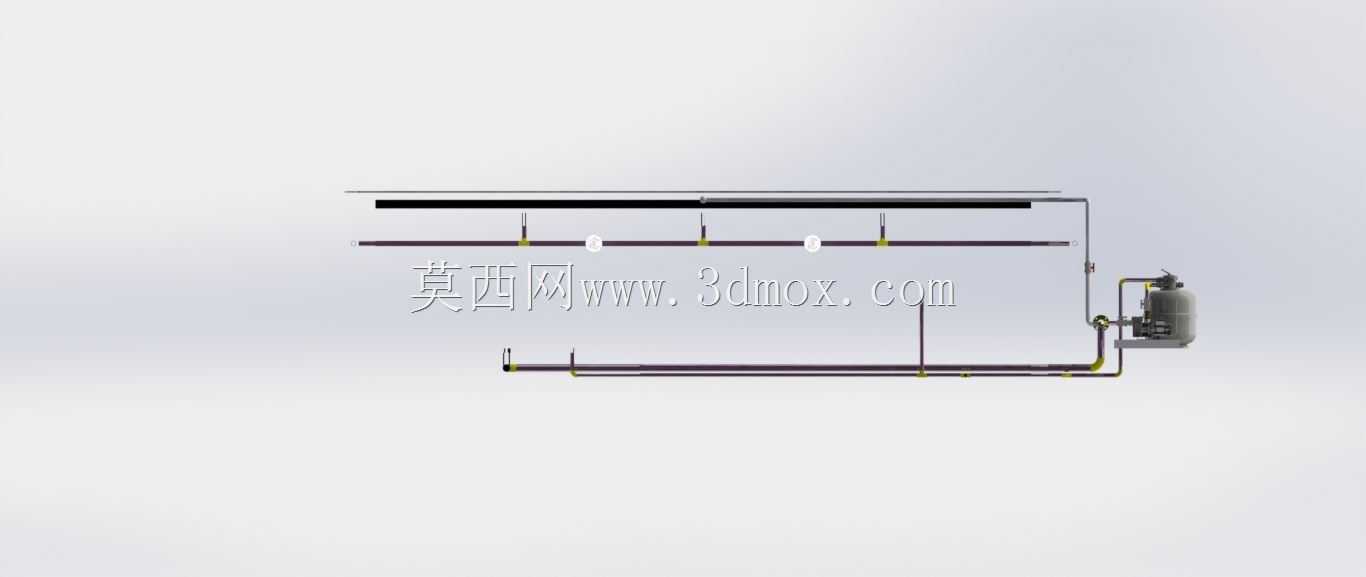

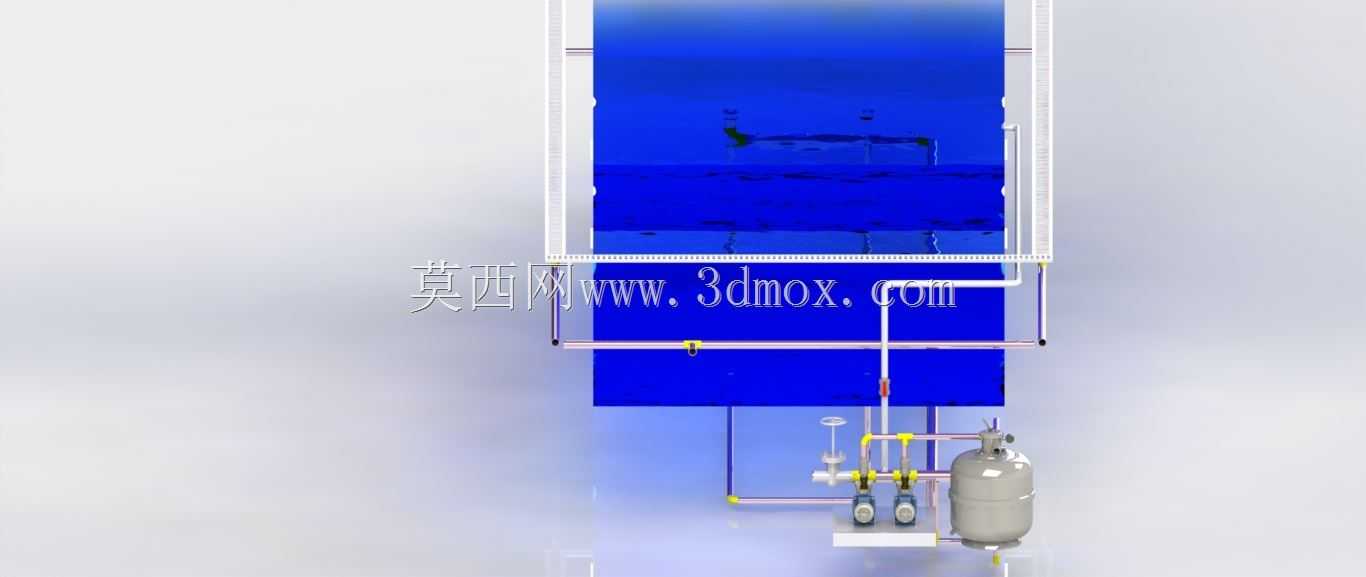

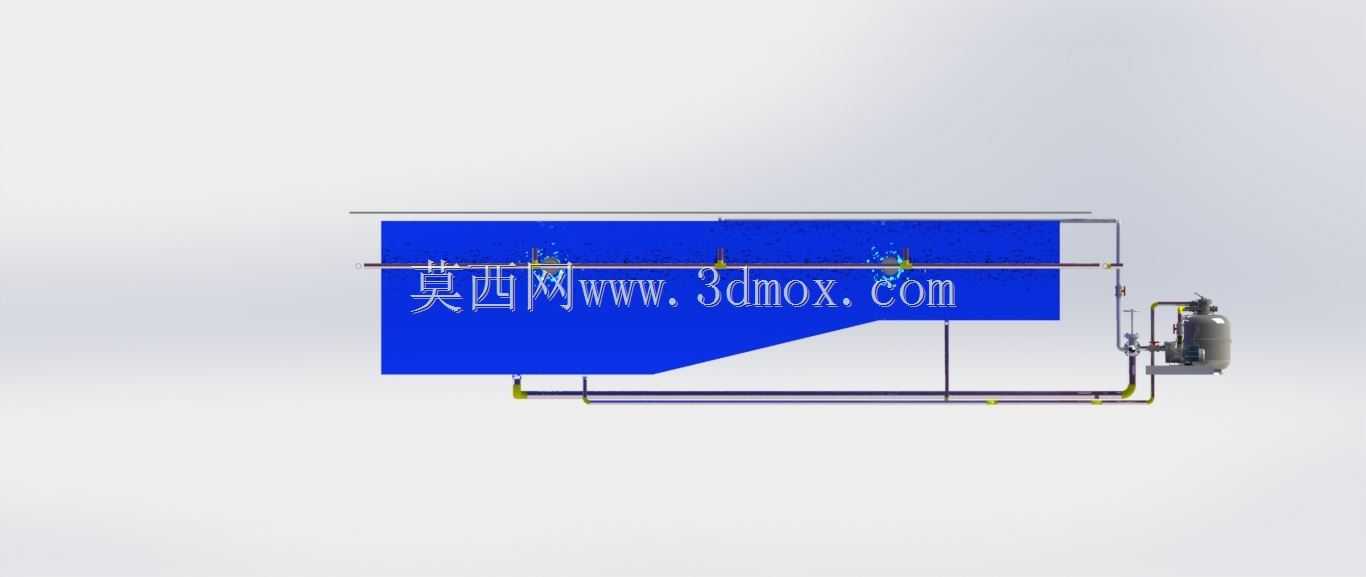

　　这套三维结构方案聚焦泳池水处理循环链路的实体落地，从商用泳池的日常运维需求出发，把管路走向、设备挂载、安装预留边界全部做了具象化的结构表达，没有停留在概念示意层面。做这类结构设计最先要锚定的是实际应用场景的约束：不管是半标泳池还是私家定制泳池，循环管路的敷设不能破坏池体结构的防水层级，同时要兼顾后期检修的操作空间，这套方案里把主循环管路分成上下两层排布，上层管路对应池壁中上部的溢流回水口，下层管路对接池底的主排水口，两路管路最终汇总到过滤机组端，这样的分流设计可以避免池面浮污和池底沉渣在管路内形成淤积，减少后期管路疏通的频次。

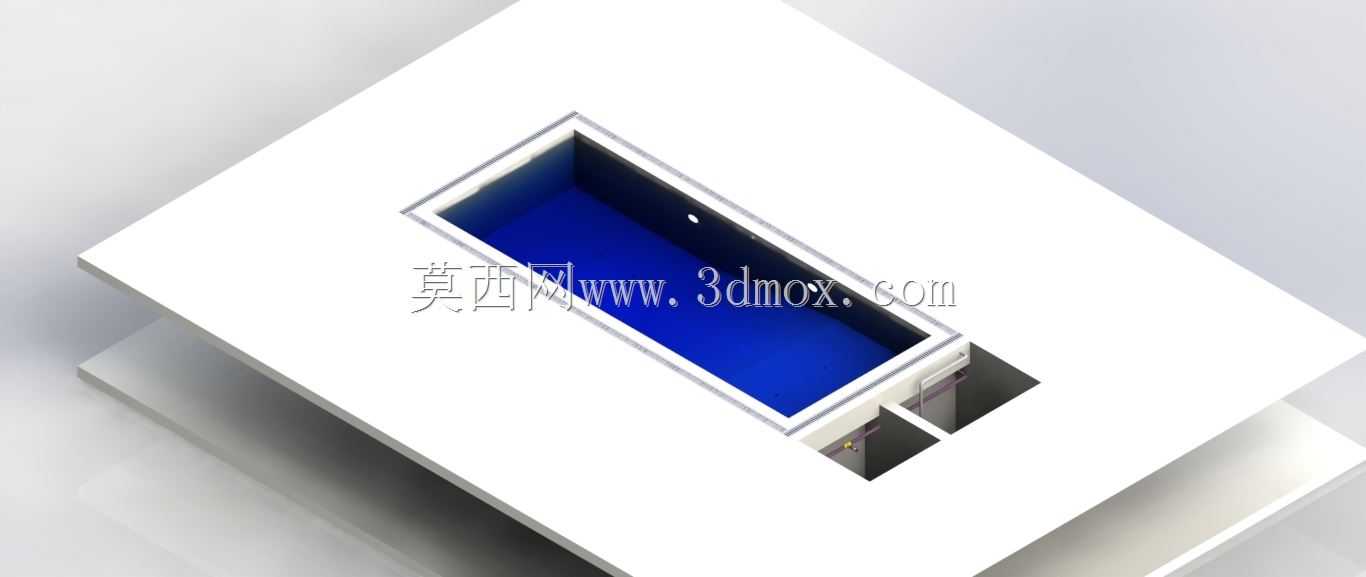

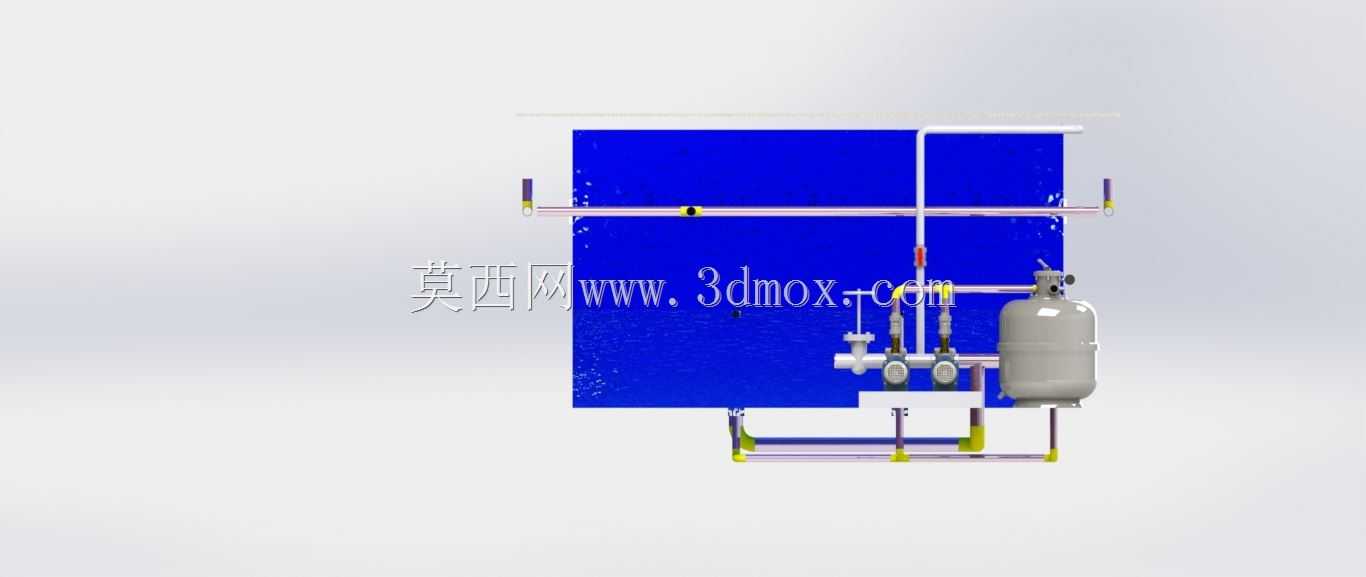

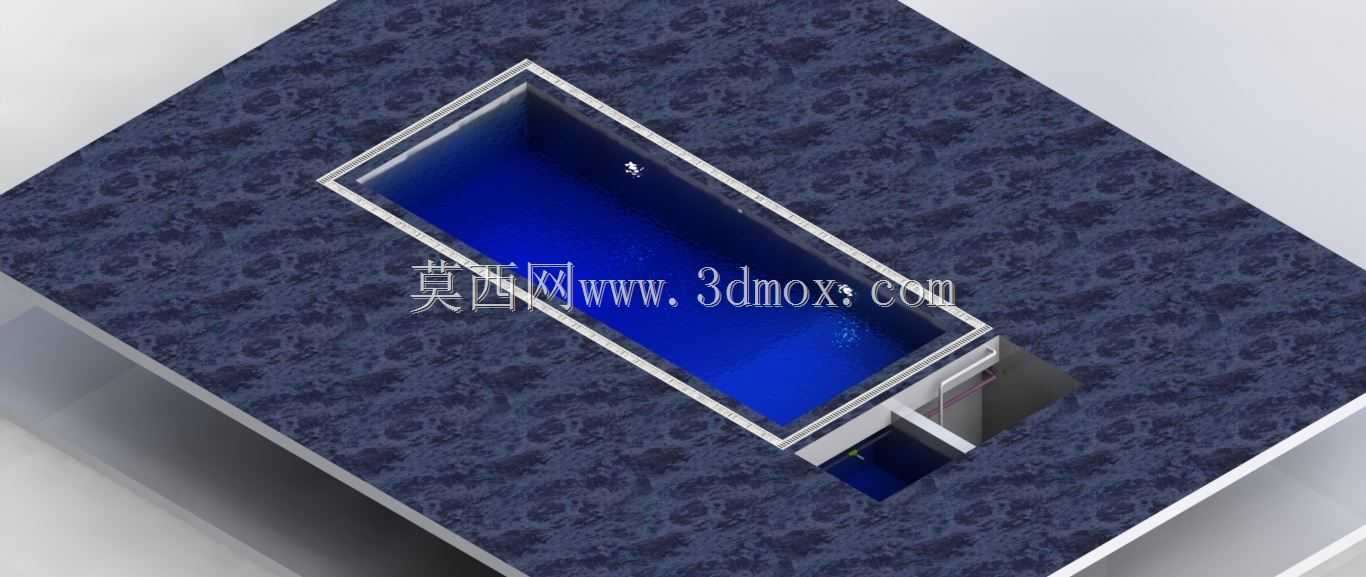

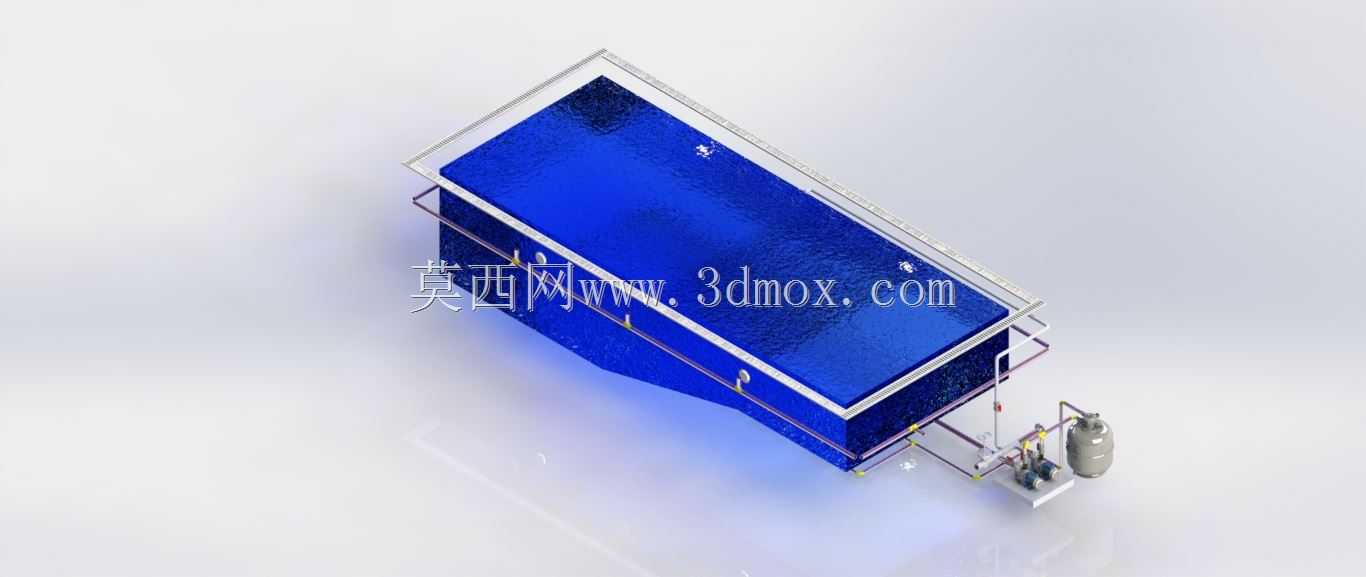

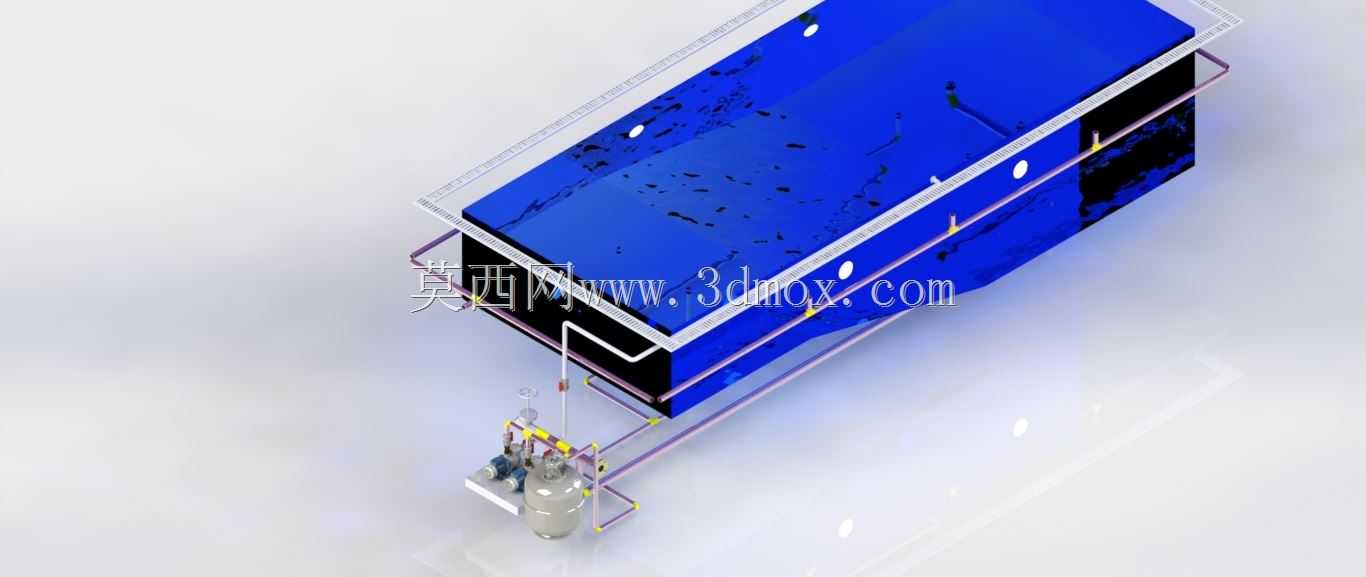

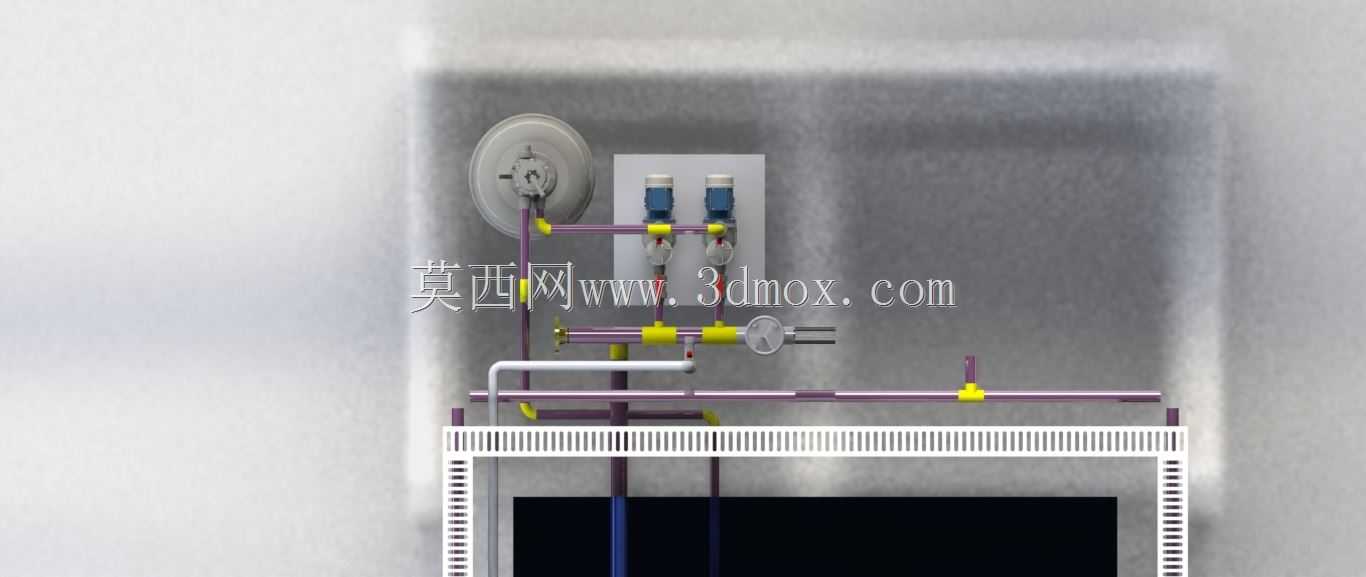

　　从设备实际用途来看，整套结构承担的是泳池水体的闭环循环处理功能，池内的水通过不同位置的取水口进入管路，经过过滤机组的滤料层拦截杂质、配套投药装置完成水质消杀后，再通过送水管路回到泳池内，整个过程不需要额外排空池内存水，就能维持水质的洁净度，适配经营性泳池连续运营的需求。在功能特性的考量上，设计时特意把管路的变径位置做了圆弧过渡处理，没有采用直角三通硬接，能够降低水流在管路内的沿程阻力，减少循环泵的出力损耗，同时管路上预留的多个接口是对应水质监测传感器的安装位，不用后期在成型管路上开孔焊接，避免管路焊缝处出现渗漏隐患。

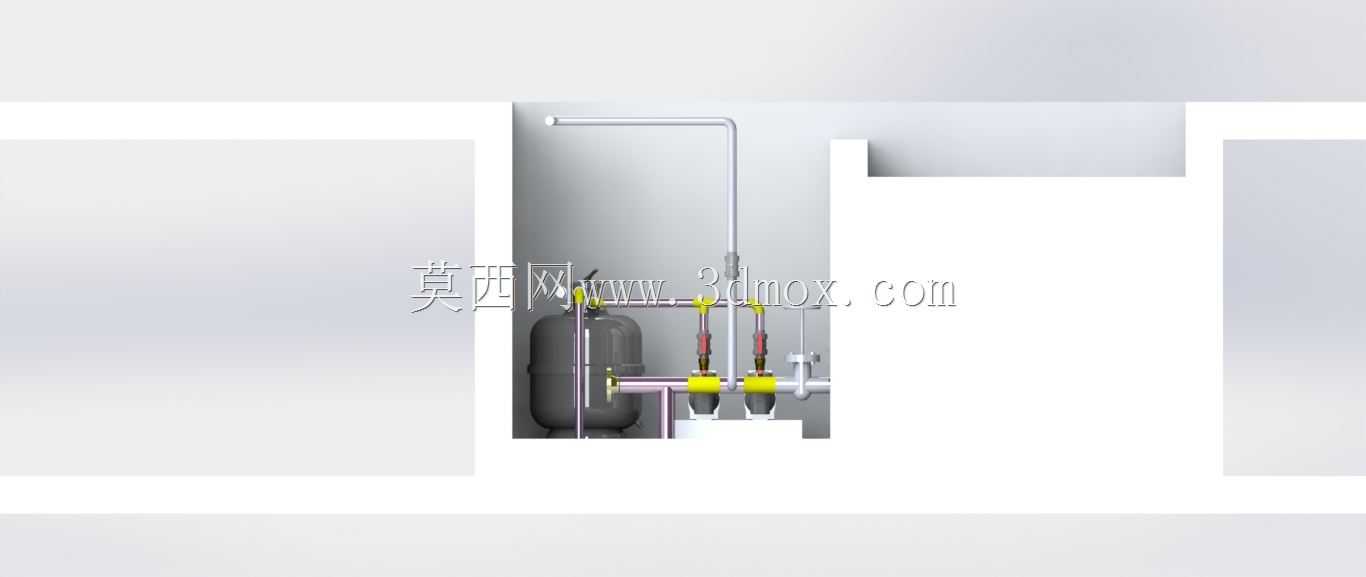

　　设计思路上没有追求过度紧凑的布局，反而在过滤机组周边预留了足够的操作空间，不管是更换滤料、检修泵体密封件还是调整阀门开度，操作人员都有充足的站位空间，不会出现管路贴墙布置导致工具无法伸入的问题。管路的固定支架间距也做了对应匹配，水平敷设的管路支架间距控制在1.2米以内，垂直段的支架在每个楼层固定点或者转弯处都做了加强，避免管路充水运行后因为自重出现挠度变形，长期运行拉扯接口出现渗漏。

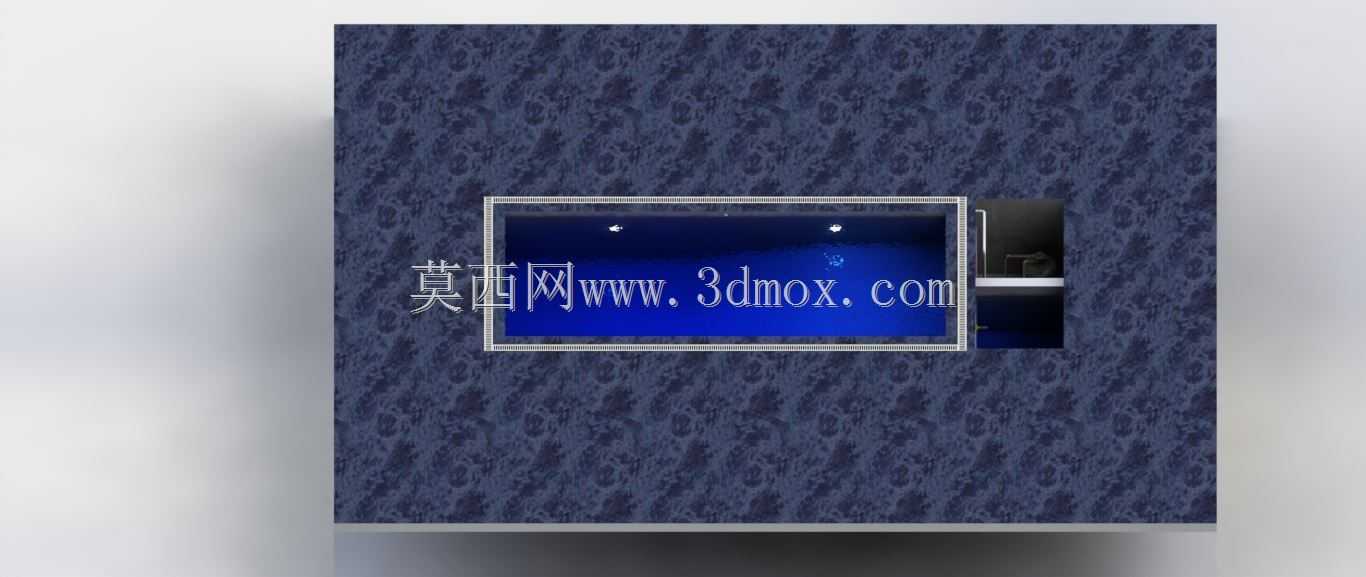

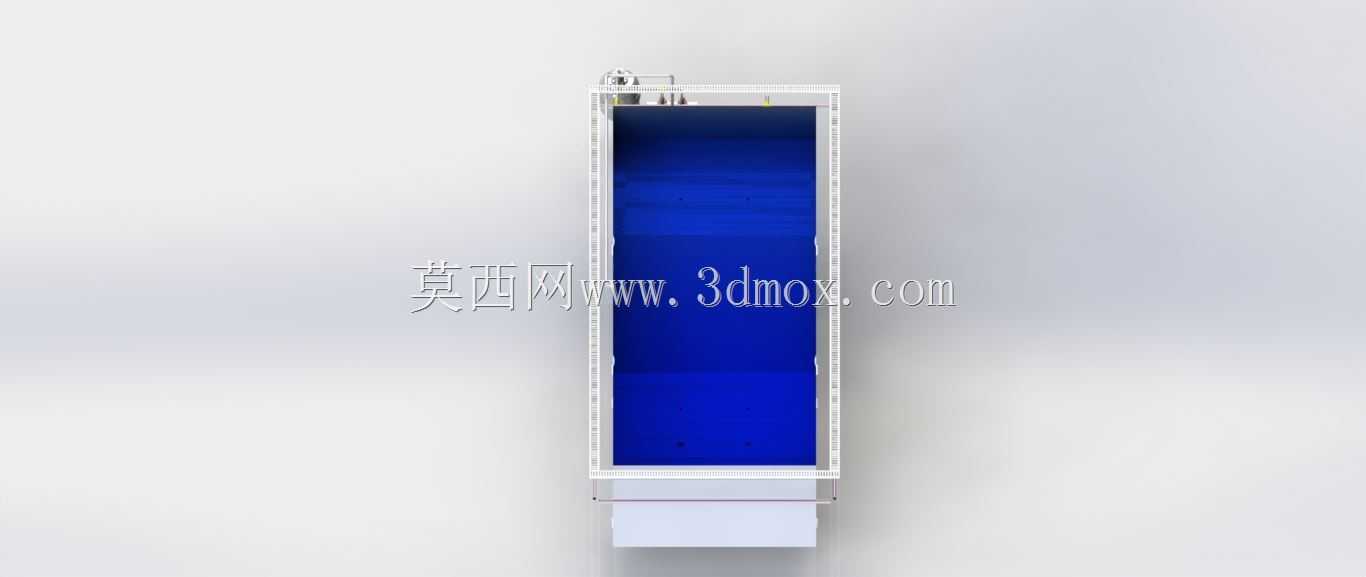

　　关于外形尺寸与安装边界，这套方案的整体管路排布宽度适配常规25米长度的半标泳池池边管廊空间，管廊内的安装净空要求不低于2.2米，过滤机组的安装基座需要高出管廊地面15厘米，防止管廊内出现积水时浸泡泵体电机。管路的最低敷设位置距离池底结构层的距离预留了5厘米的保温层安装空间，针对北方低温区域的使用场景，可以直接在管路外包裹保温棉，不用重新调整管路吊架的位置。送水管路的出水口位置做了角度倾斜设计，出水方向顺着泳池的循环水流方向布置，能够在池内形成稳定的推流效果，避免出现水流死角，减少局部区域水质恶化的概率。另外在管路的最高点设置了自动排气阀的安装位，设备初次充水运行时可以自动排尽管路内的积气，避免出现气塞导致循环流量不足，最低点设置了排污泄水口，设备长期停用或者检修时可以排尽管路内的存水，防止冬季低温冻裂管路。整个结构的所有连接法兰都采用统一的公称压力等级，和市面上主流的泳池水处理设备接口通用，后期更换配件不需要单独定制转接头，降低运维的配件储备成本。
