游泳馆循环水处理泵房系统三维布局设计

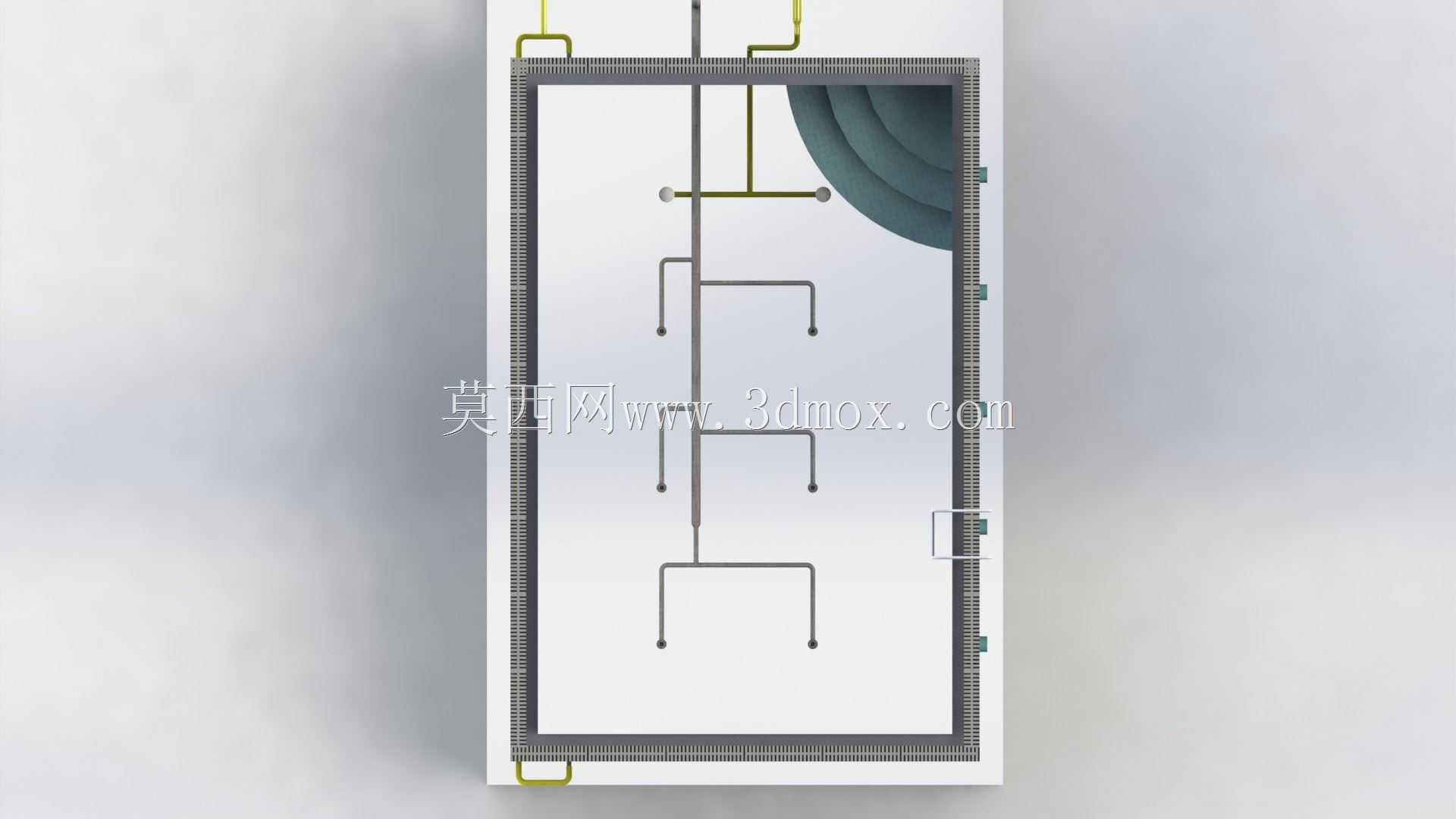

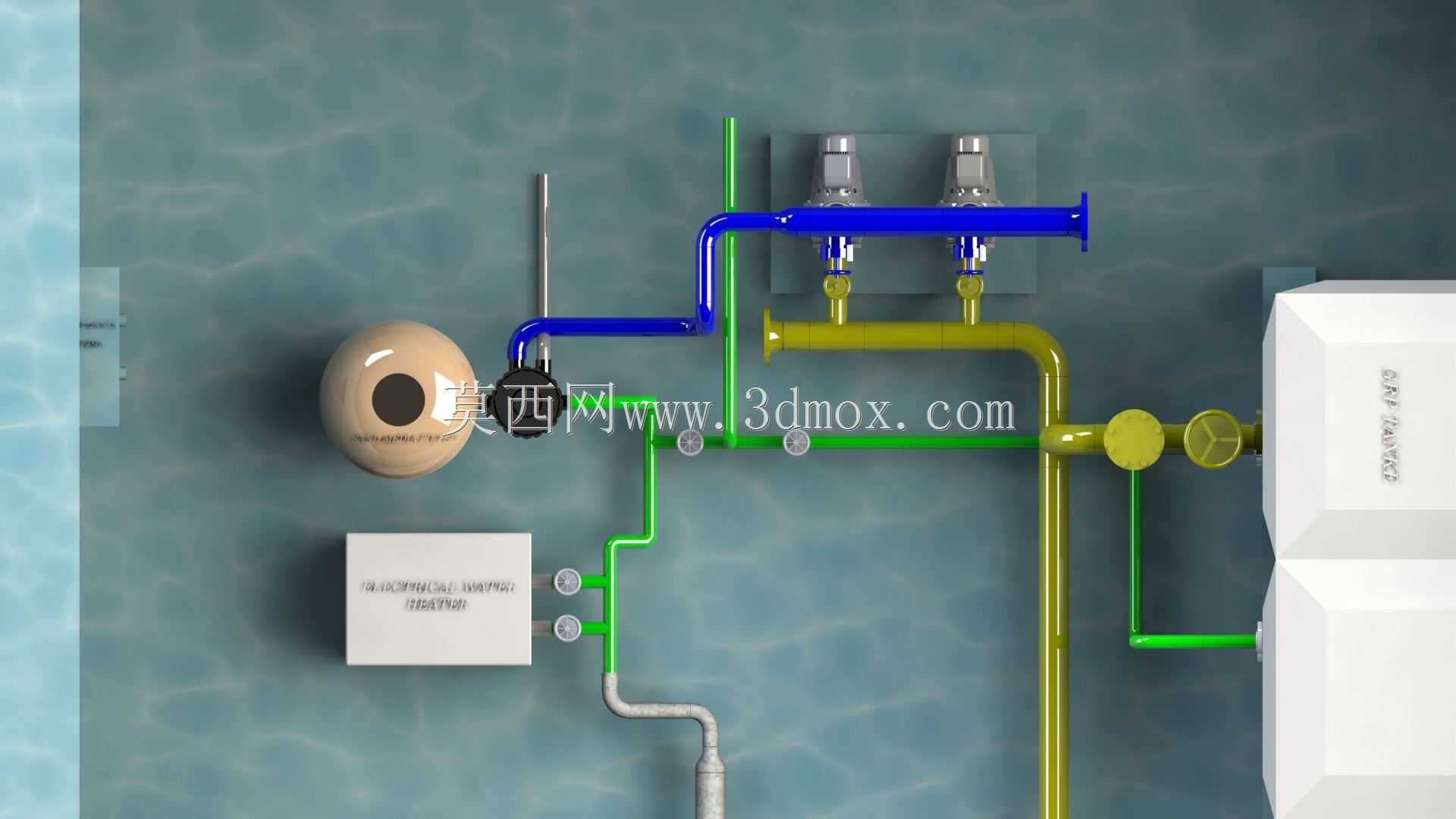

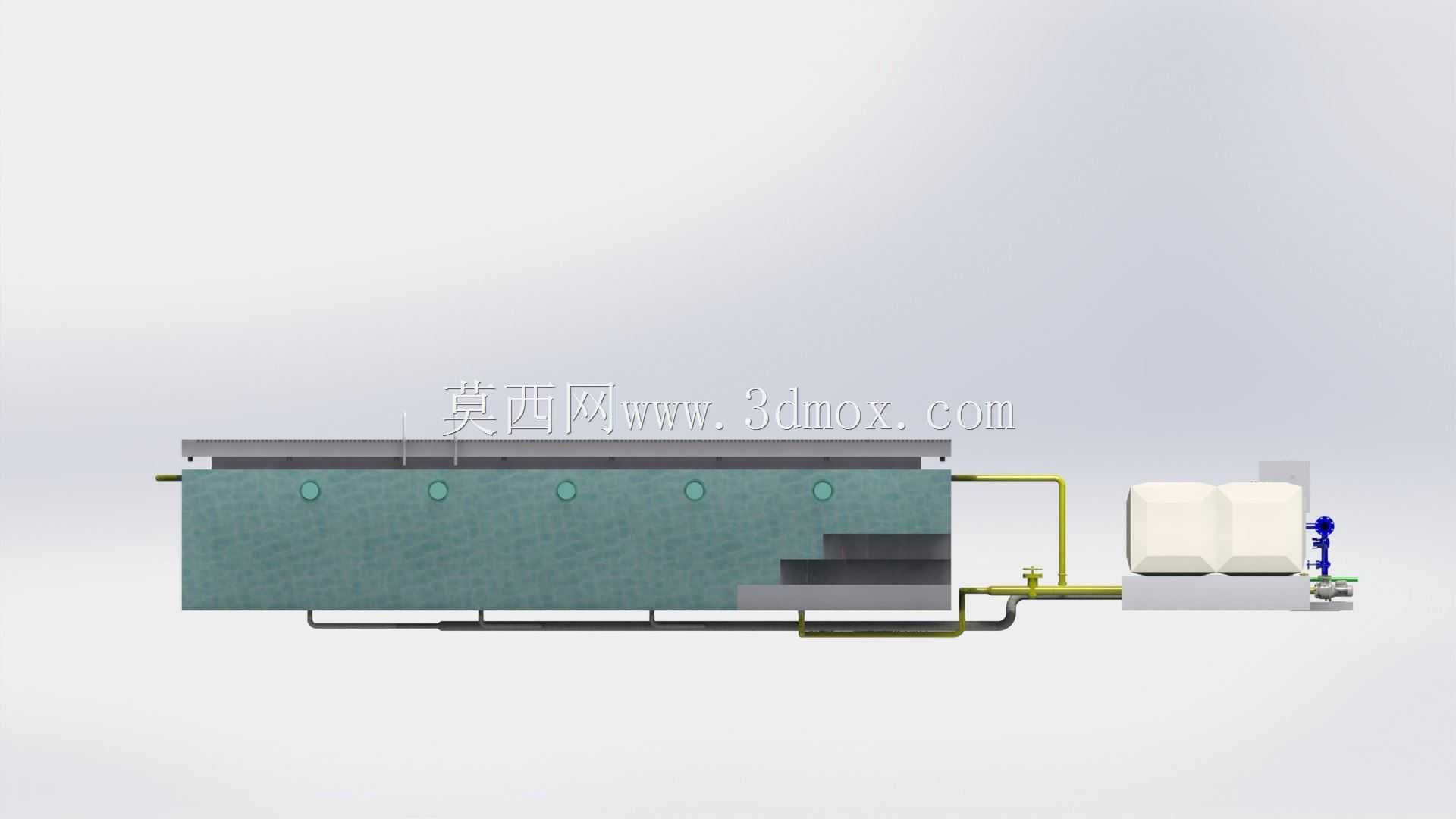

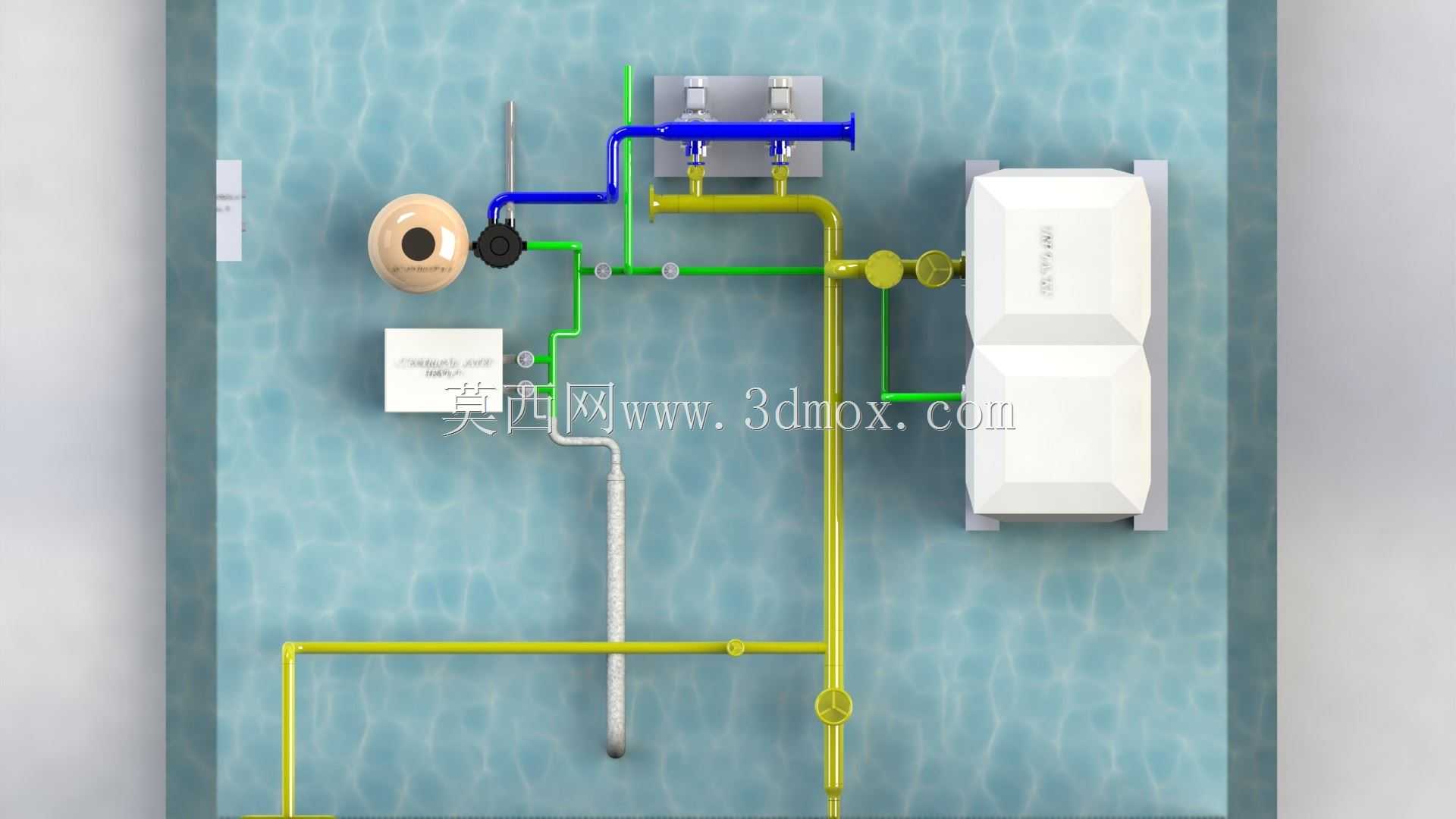

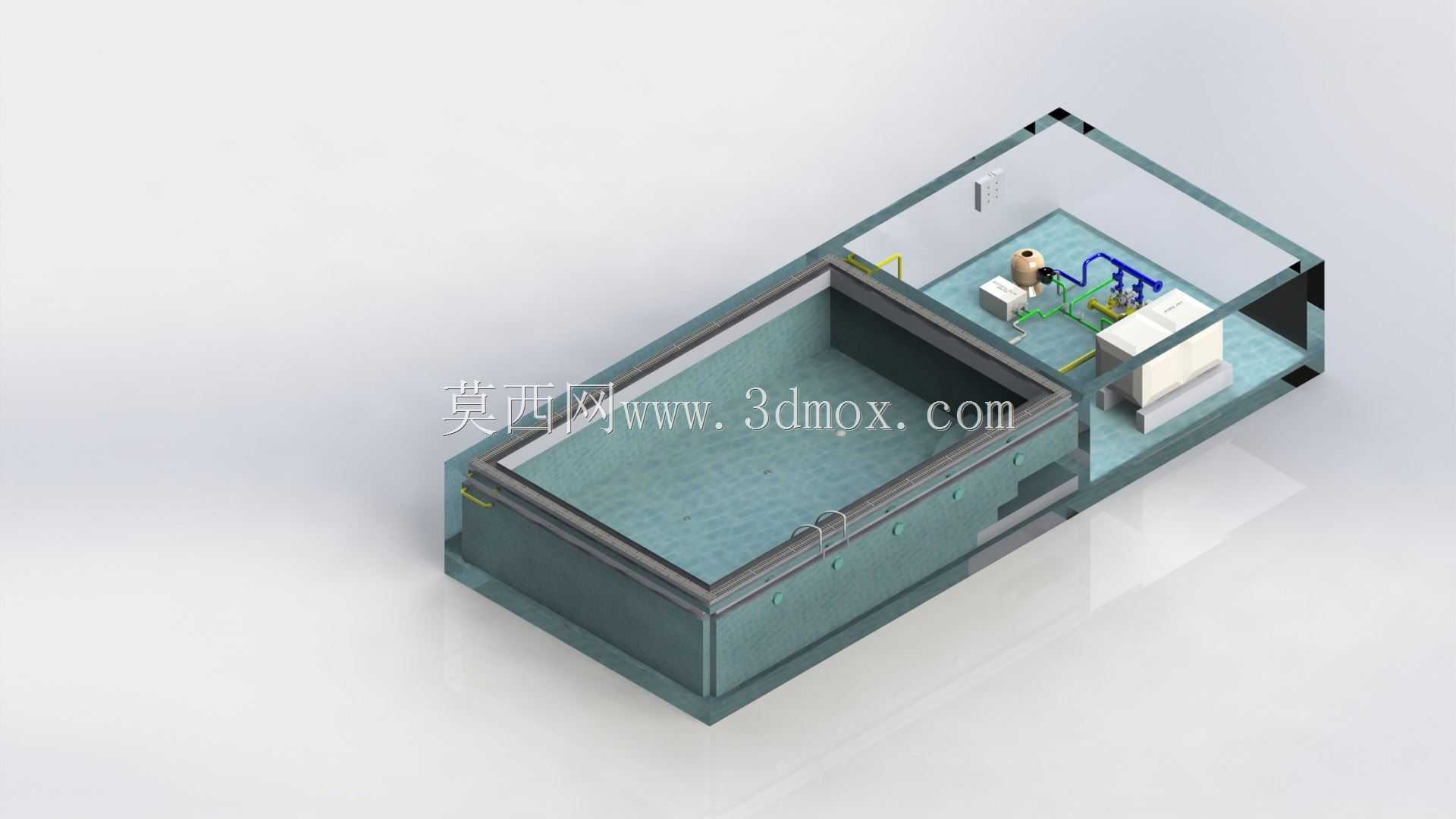

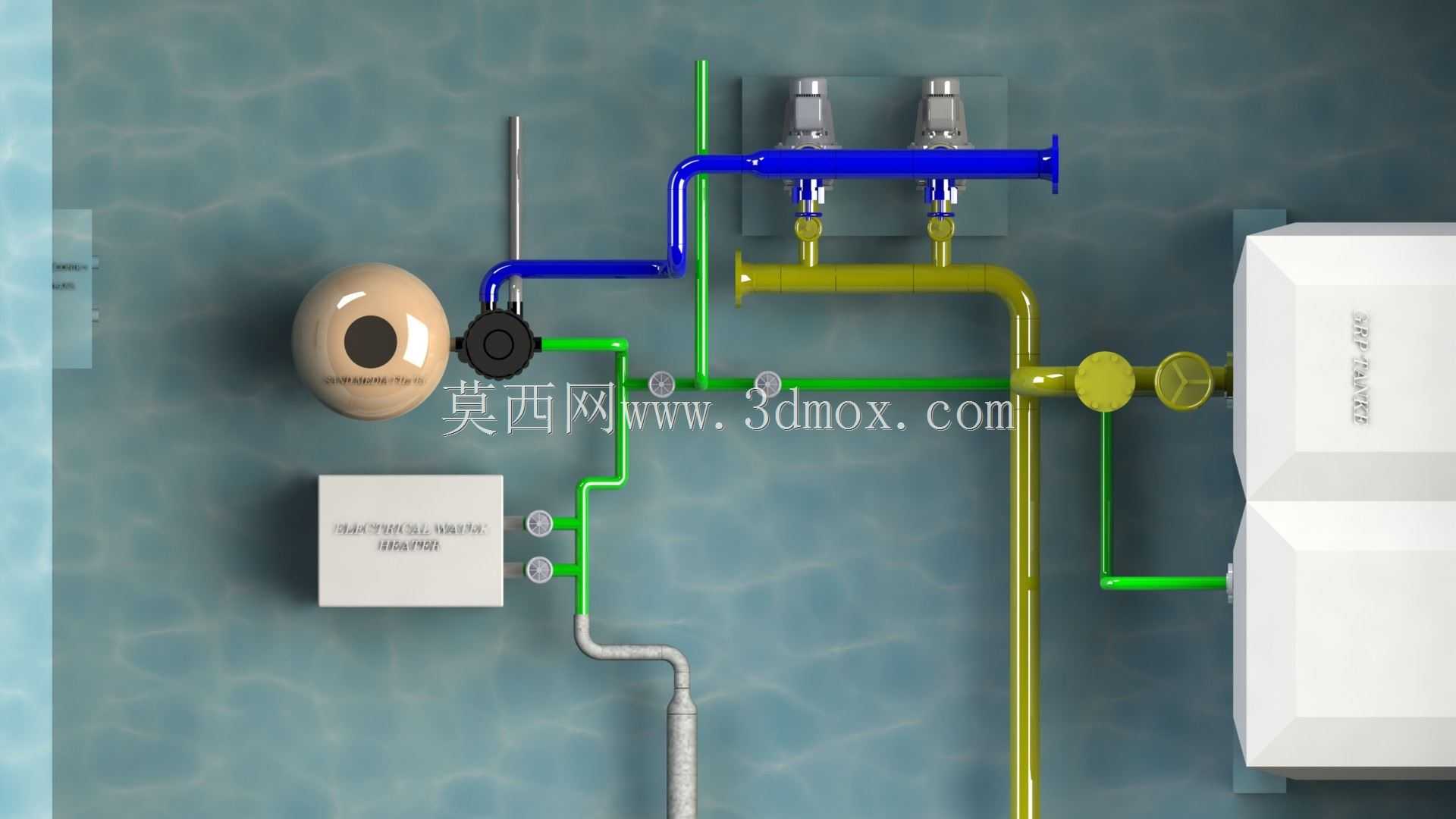

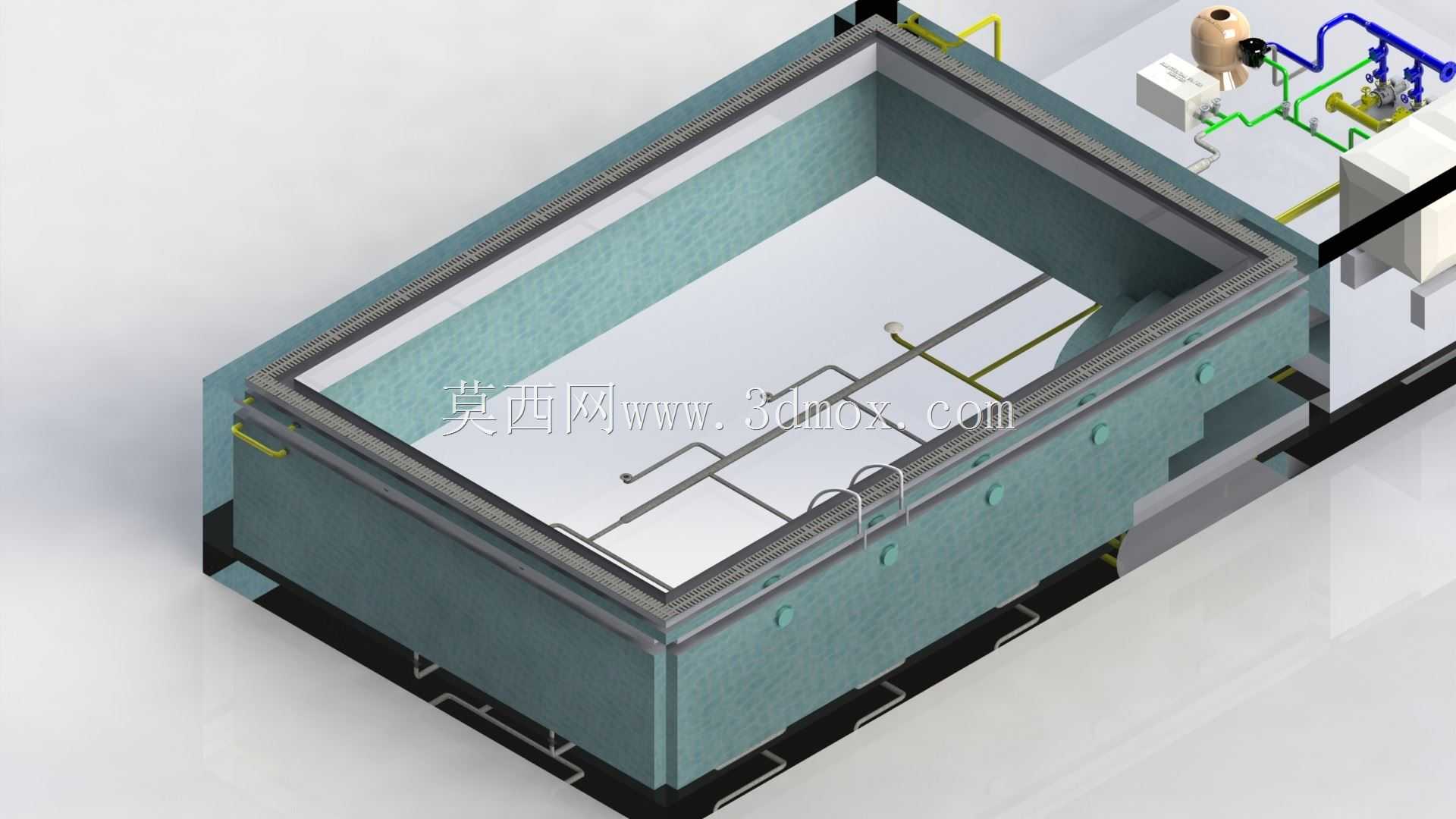

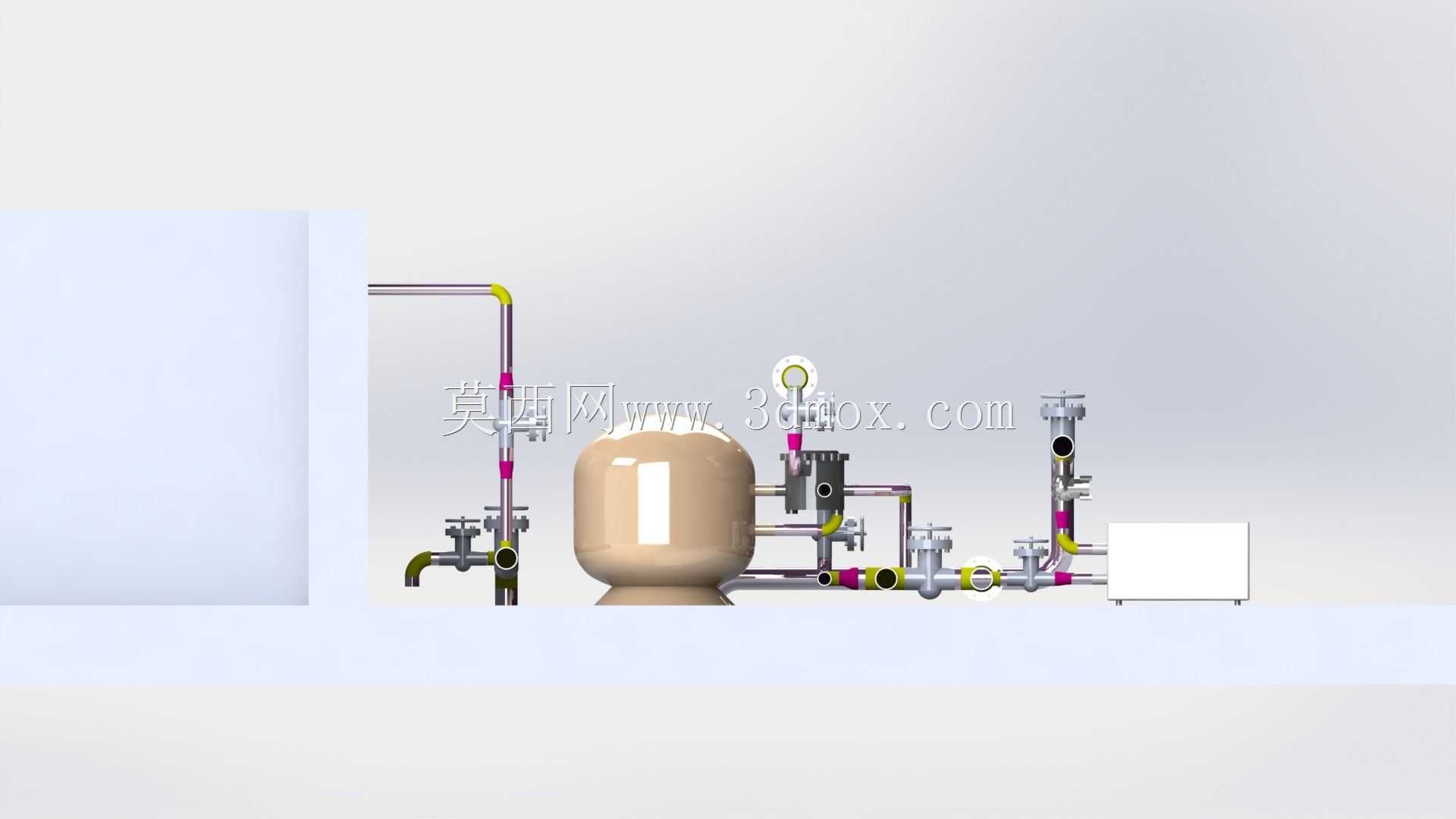

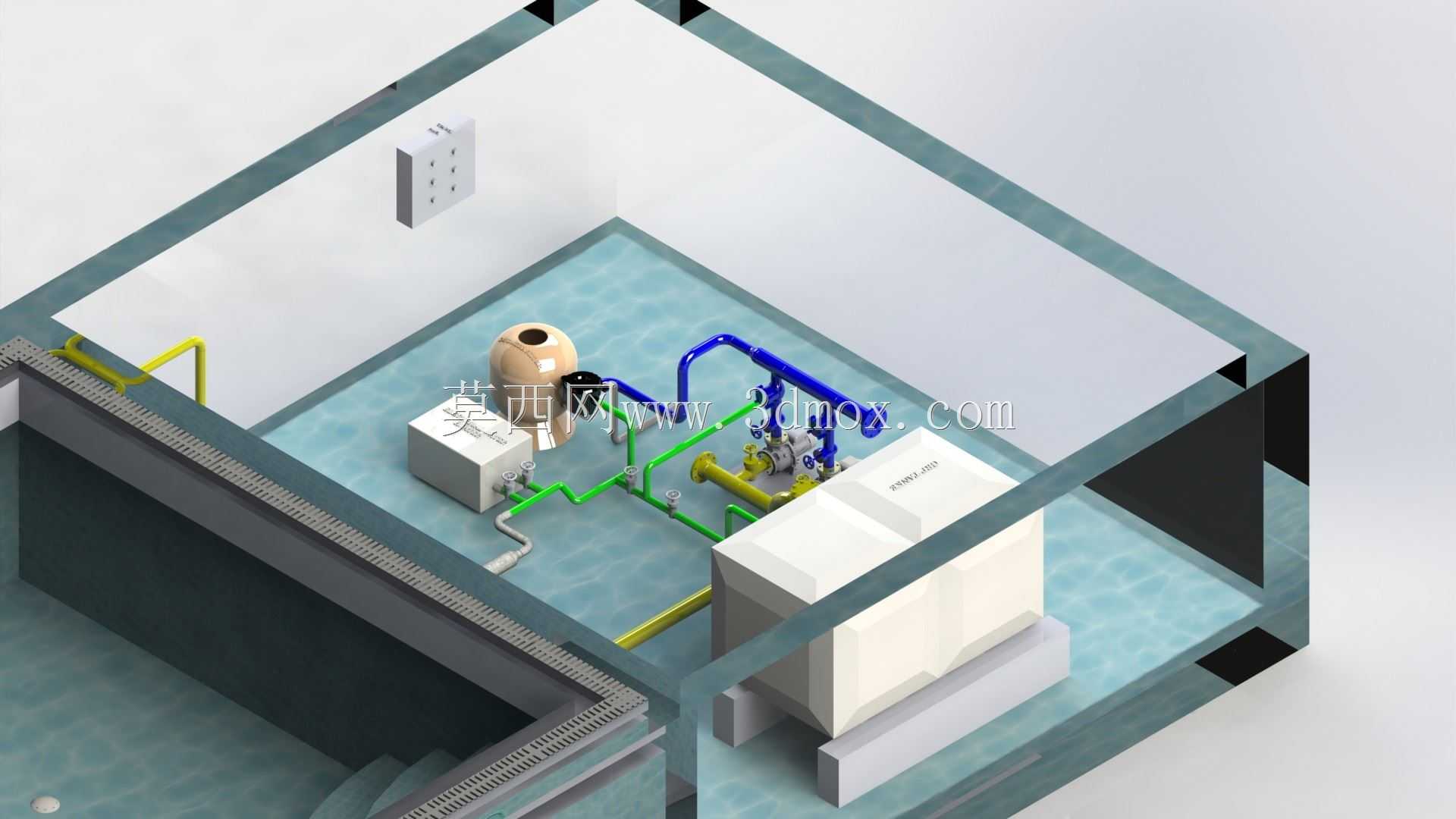

　　这套三维模型完整还原了商用游泳馆配套水处理泵房的内部空间布局与设备排布逻辑，在民用建筑给排水配套领域，这类泵房承担着整池水体循环过滤、消毒加药、恒温调控的核心功能，是泳池运营环节不可或缺的动力核心单元。从空间布局来看，模型采用剖视视角呈现封闭机房的内部构造，整体机房预留了充足的设备检修通道，沿墙体排布的管线避开了人员通行与设备吊装的核心路径，地面做了找坡与排水沟槽设计，适配泵房日常运维的泄水、清洁需求。核心动力设备采用卧式离心泵组作为循环动力源，泵组安装在混凝土减震基座上，进出水口通过软接头与管路连接，可有效降低设备运行时的振动传递，避免管路长期受振动影响出现接口渗漏问题。管路系统采用分色设计逻辑，绿色管路对应过滤后的洁净回水通路，

　　蓝色管路对应消毒药剂投加后的循环通路，黄色管路对应排污与泄水通路，不同色标的管路在三维空间中分层排布，水平管路沿支架架空铺设，垂直管路贴墙固定，所有弯头、三通、阀门的安装位置都预留了操作空间，日常开关阀门、更换密封件无需拆解周边管路。过滤单元采用多介质过滤罐体，罐体旁预留了反冲洗管路接口，可定期对滤料进行反向冲洗，维持过滤精度，罐体与泵组之间的管路设置了压力表与流量传感器安装位，可实时监测管路压力与流量数据，判断滤料堵塞情况与泵组运行状态。电控箱体采用壁挂式安装在机房入口旁的墙面上，箱体高度距地面1.5米，避开了管路可能出现的渗漏滴溅区域，强电线路沿墙面桥架铺设，与水路管线保持足够的安全间距，避免水电交叉带来的安全隐患。

　　设计过程中充分考虑了设备的安装边界，单台循环泵的吊装预留空间满足设备进场安装的尺寸要求，罐体周边预留了滤料更换的操作空间，管路最低架设高度满足地面排水坡度的要求，最高管路距天花板预留了通风管道的安装位置，整体布局兼顾了设备运行效率与后期运维的便利性。在实际项目应用中，这类泵房的三维布局可直接用于施工前的管线碰撞检查，提前规避不同专业管线交叉冲突的问题，减少现场施工的返工量，同时也可用于运维人员的岗前培训，直观展示管路走向与设备功能分区，降低运维人员的熟悉成本。模型中所有设备的安装尺寸都符合给排水设计规范的相关要求，泵组的间距满足检修操作的最小空间要求，阀门的安装高度符合人工操作的舒适区间，排水沟槽的位置覆盖了所有可能出现泄水的设备区域，可快速排出设备检修时的管路存水，避免地面积水影响设备运行安全。
