矿用反击式破碎设备三维结构设计

　　在砂石骨料生产、矿山矿石中碎环节、建筑废弃物资源化处理的作业现场，这类冲击式破碎设备是整条生产线的核心作业单元，承担着将粒径100-500mm的中硬物料，通过高速冲击作用破碎至符合级配要求的成品骨料的功能。不同于颚式破碎机的挤压破碎逻辑，该设备依靠高速旋转的转子带动板锤冲击物料，同时配合反击板的反弹撞击、物料间的互相碰撞实现多维度破碎，成品料的立方体占比更高，针片状含量更低，更适配高等级公路、商混站对骨料粒形的严格要求。

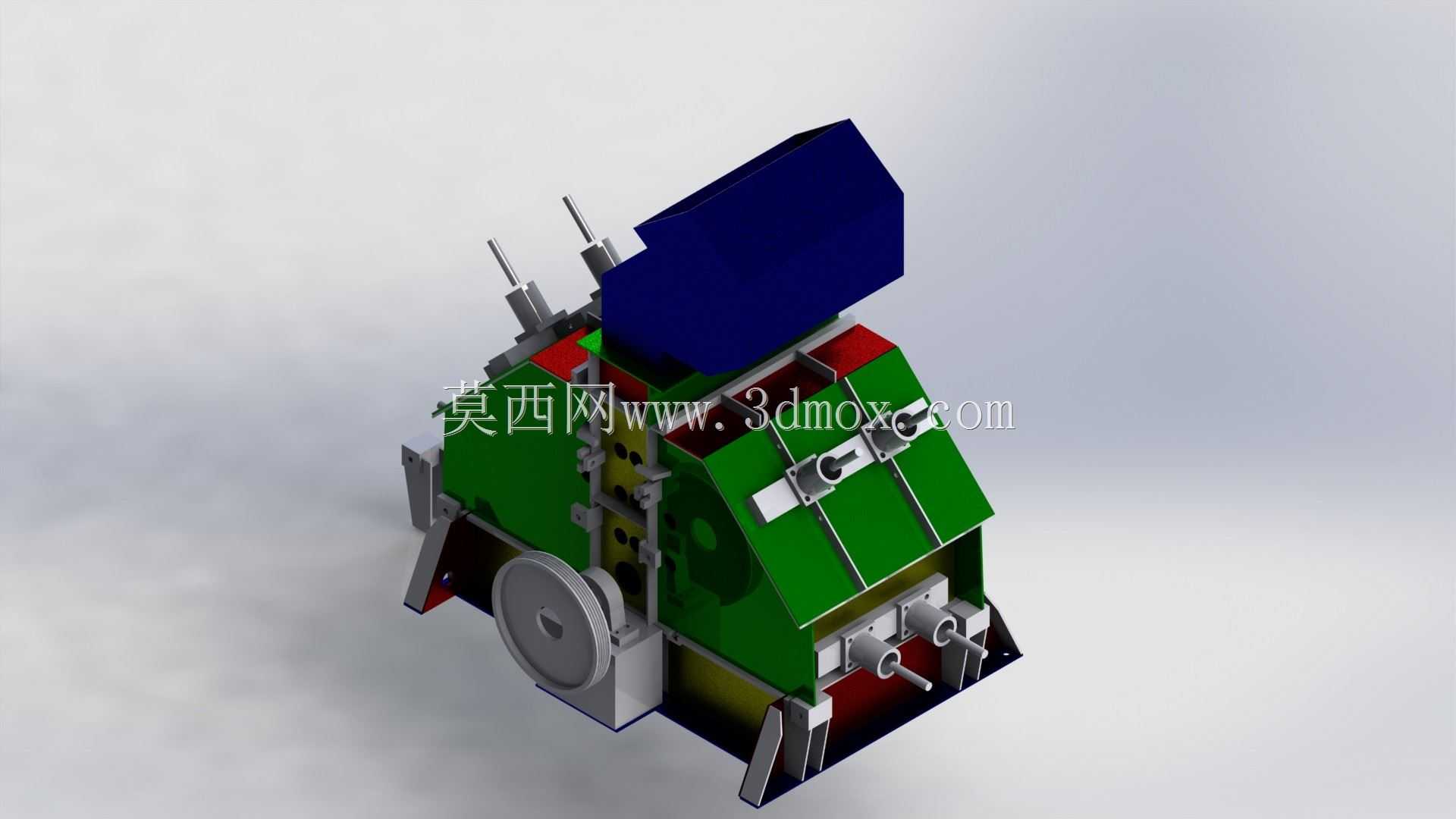

　　从三维结构的设计逻辑来看，整个模型完全复刻了实体设备的装配层级：上部倾斜设置的进料导料槽采用加厚耐磨衬板结构，角度设计为32度，既能够保证物料依靠自重顺畅滑入破碎腔，又能避免物料高速冲刷造成的局部磨损过快问题，进料口的宽度匹配常规皮带输送机的卸料宽度，安装时不需要额外增设导料溜槽的转接结构，减少了现场安装的非标设计工作量。破碎腔采用三段式反击板布局，每段反击板都通过独立的铰接支座与机架连接，配合后部的弹簧缓冲组件，当不可破碎的异物进入腔体内时，反击板能够自动抬起避让，避免核心部件受刚性冲击损坏，复位后可快速恢复正常作业间隙，不需要人工拆解清理。

　　转子组件作为设备的核心做功部件，模型中完整还原了板锤的快装结构、转子体的配重平衡结构、两端的轴承座安装位，板锤采用对称式设计，单侧磨损后可以调头使用，大幅延长易损件的更换周期；转子的回转直径与腔体宽度的比例经过匹配设计，既保证了足够的冲击线速度，又避免了腔体内出现物料滞留的死区，减少过粉碎现象的同时降低无用功耗。机架部分采用分段式焊接结构，上下机架通过高强度螺栓连接，检修时可以拆开上机架完成转子、反击板的更换作业，不需要动用大型吊装设备拆解整台设备；机架两侧设置的检修门位置与日常维护的操作空间完全匹配，现场作业人员可以直接通过检修门完成衬板螺栓紧固、间隙调整等日常操作。

　　设备的外形安装边界在建模时已经做了完整的预留：底部的机架安装孔位间距匹配常规的混凝土基础预埋螺栓布局，进料口的中心高度、出料口的下方净空高度，能够直接对接上下游的皮带输送机设备，不需要额外调整生产线的高差设计；侧面的传动轮安装位预留了电机的安装空间，传动部分的安全防护罩安装支座也同步做了结构还原，现场安装时只需要按照标注的装配关系完成部件对接即可。设备侧部设置的调整机构可以通过调节螺杆改变反击板与转子板锤之间的间隙，实现成品出料粒径的调整，适配不同生产场景对成品料粒度的要求，整个调节过程不需要拆解腔体结构，单人即可完成操作。

　　从实际应用的场景适配性来看，该结构的破碎设备既可以用于固定式砂石生产线的中碎工序，也可以搭载在移动破碎站上用于建筑垃圾就地处理、矿山临时作业面的破碎作业，整机的重量分布经过平衡设计，移动搭载时不需要额外做配重调整。模型中所有易损件的安装位置、连接方式都与实体设备保持一致，结构设计人员可以直接参考该模型完成非标部件的适配修改，设备选型人员也可以通过模型直观判断设备的安装空间、接口尺寸是否匹配现有生产线的布局要求，避免二维图纸选型时出现的空间干涉、接口不匹配等问题。
