游泳馆循环过滤系统泵房整体结构设计

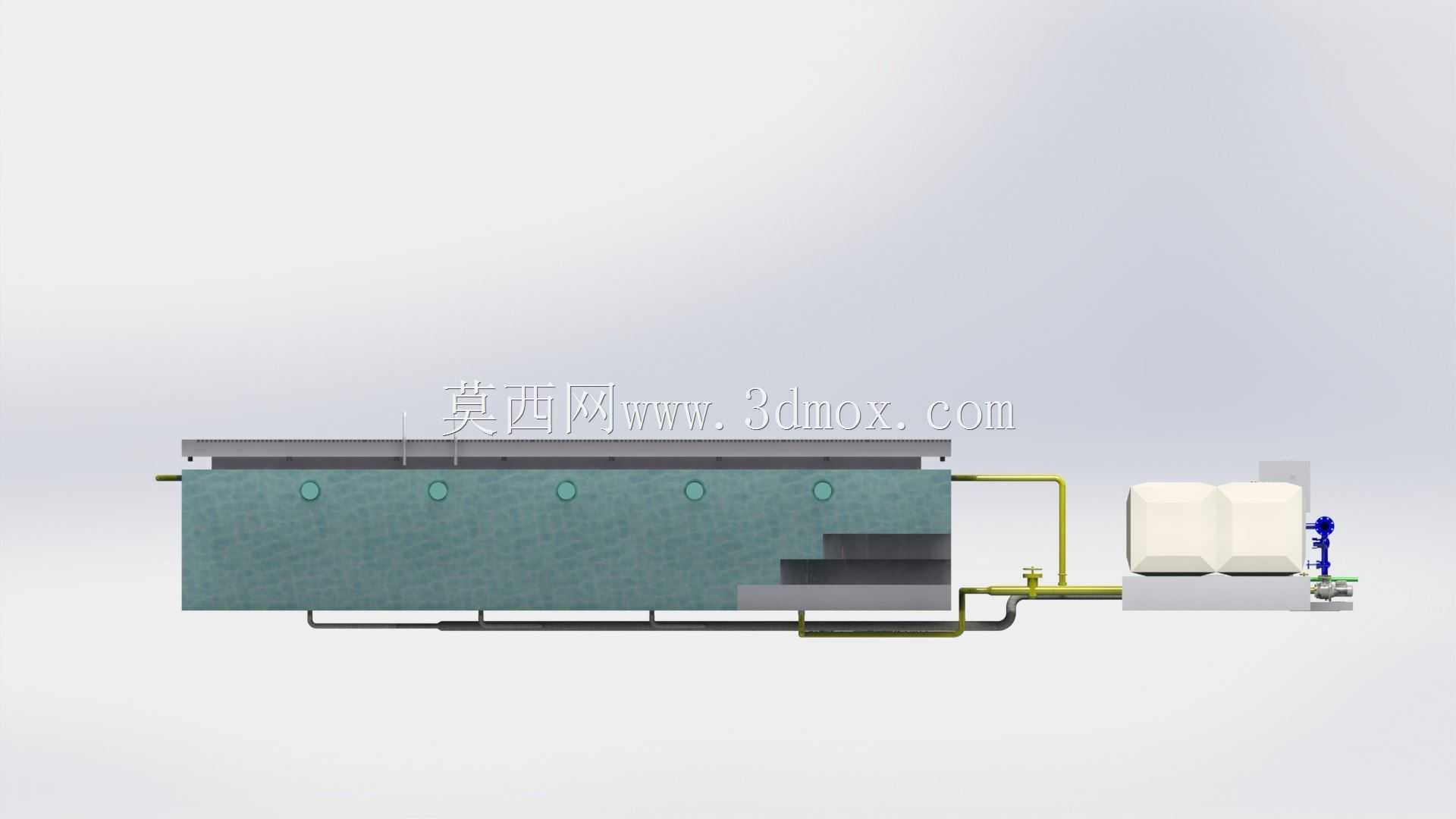

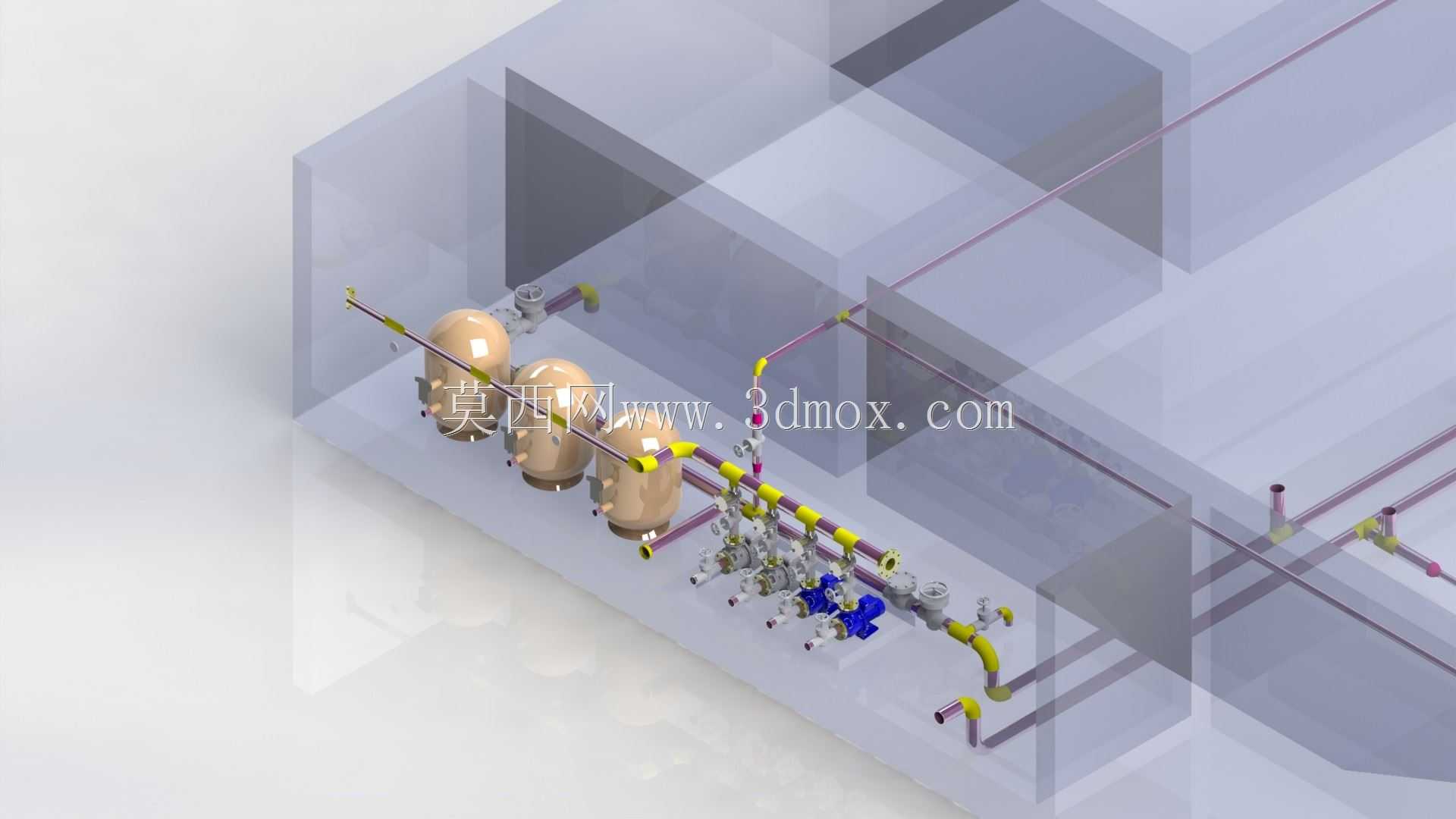

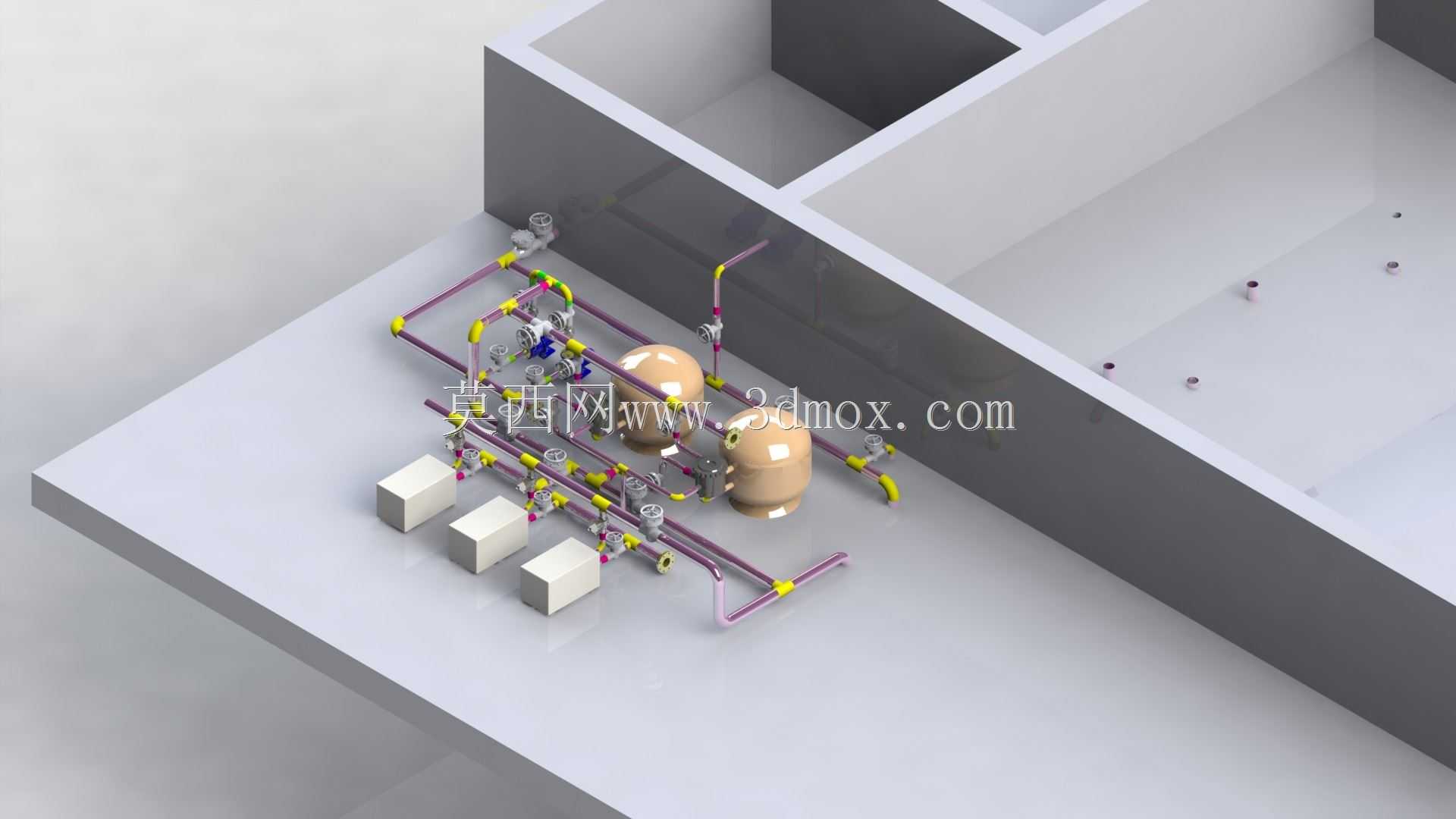

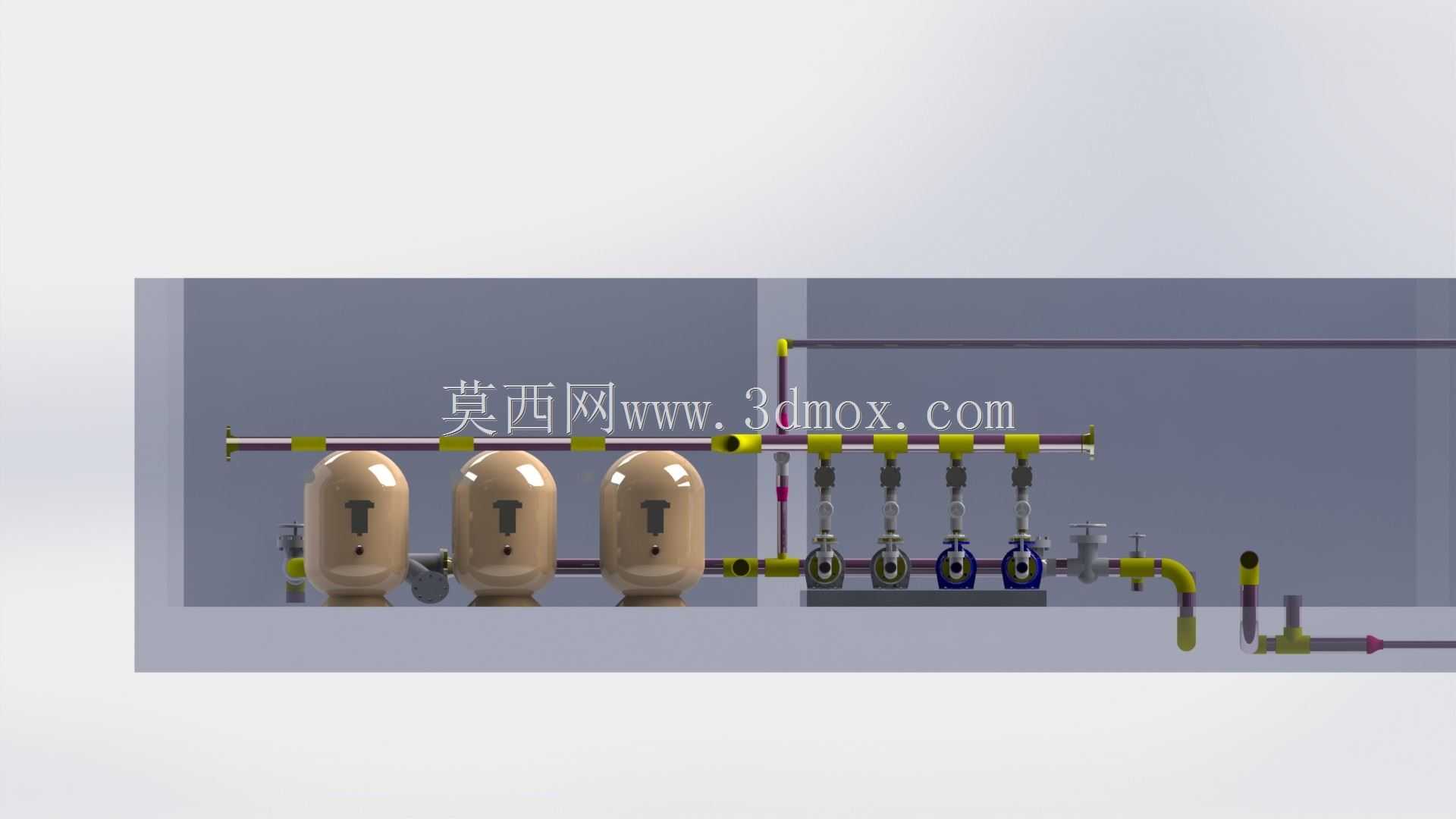

　　这套三维结构完整还原了商用泳池配套水处理泵房的全管路与核心设备布局，从工程落地角度看，这类泵房是泳池水循环系统的核心承载空间，所有泳池水的净化、循环、恒温调控环节都要在这个空间内完成，日常运维人员的巡检、滤芯更换、阀门操作也都围绕这套布局开展。做这套结构建模的时候，首先要考虑的是设备进场的安装边界，整个泵房的净空尺寸需要预留至少1.2米的人行巡检通道，过滤罐这类重型设备的摆放位置要对齐地面预埋的承重基础，避免后期运行时因为设备震动出现管路错位。从功能分区来看，三个并排的过滤罐是整个系统的核心净化单元，罐体之间的并联管路设计要保证每台罐的进水流量均衡，避免出现单罐过载、过滤效率不均的问题，罐体上的控制阀组要预留足够的操作空间，

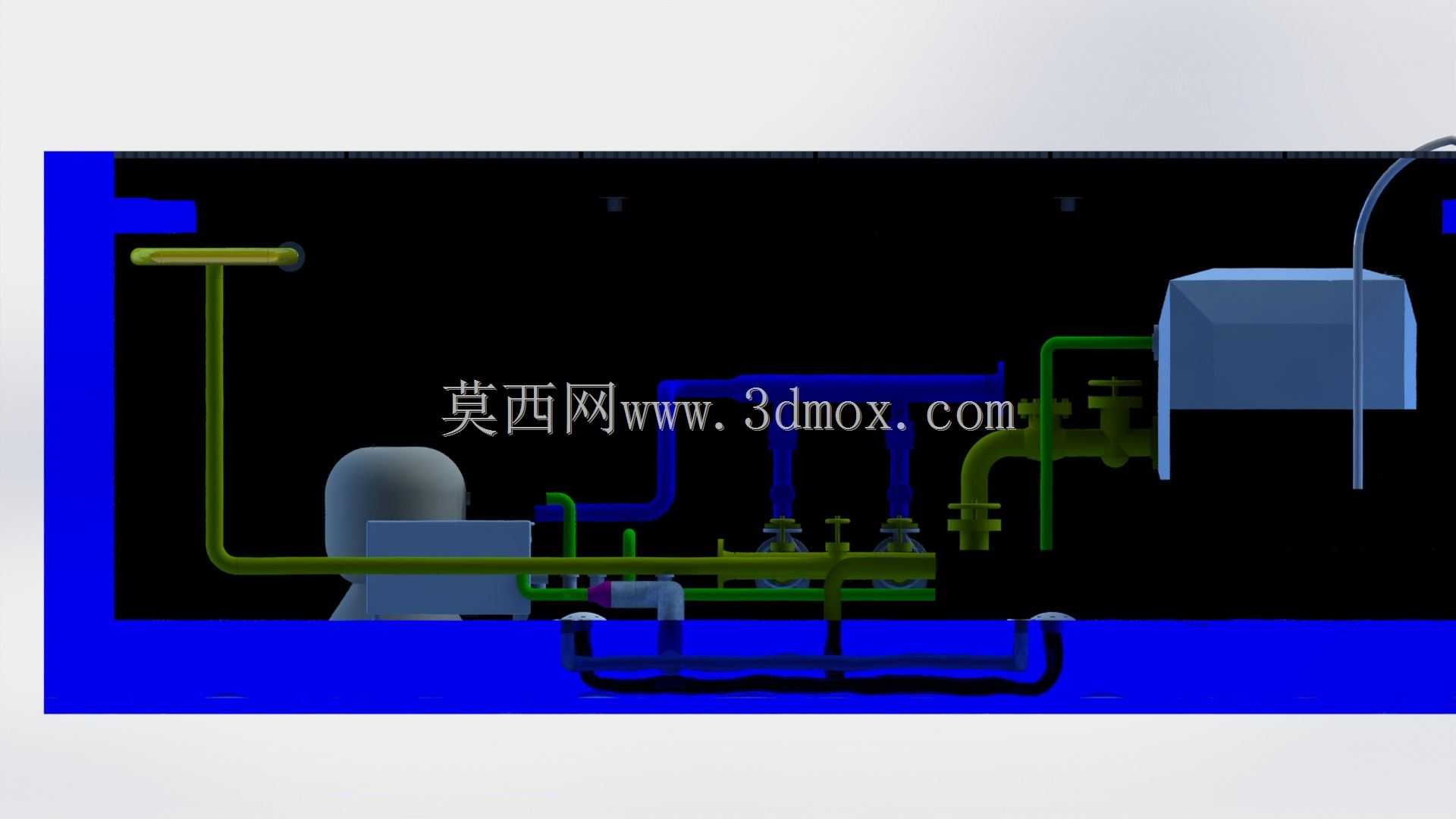

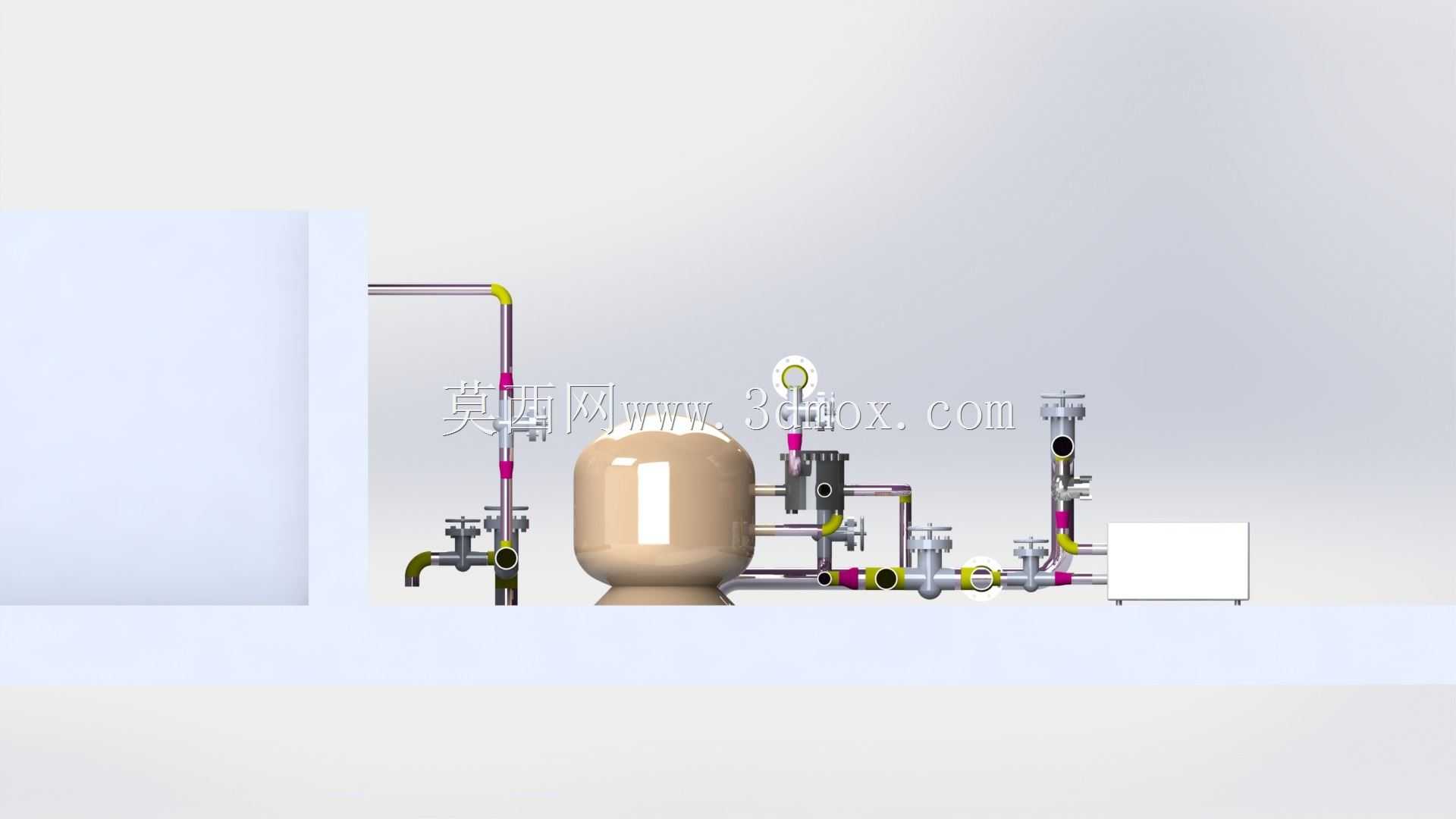

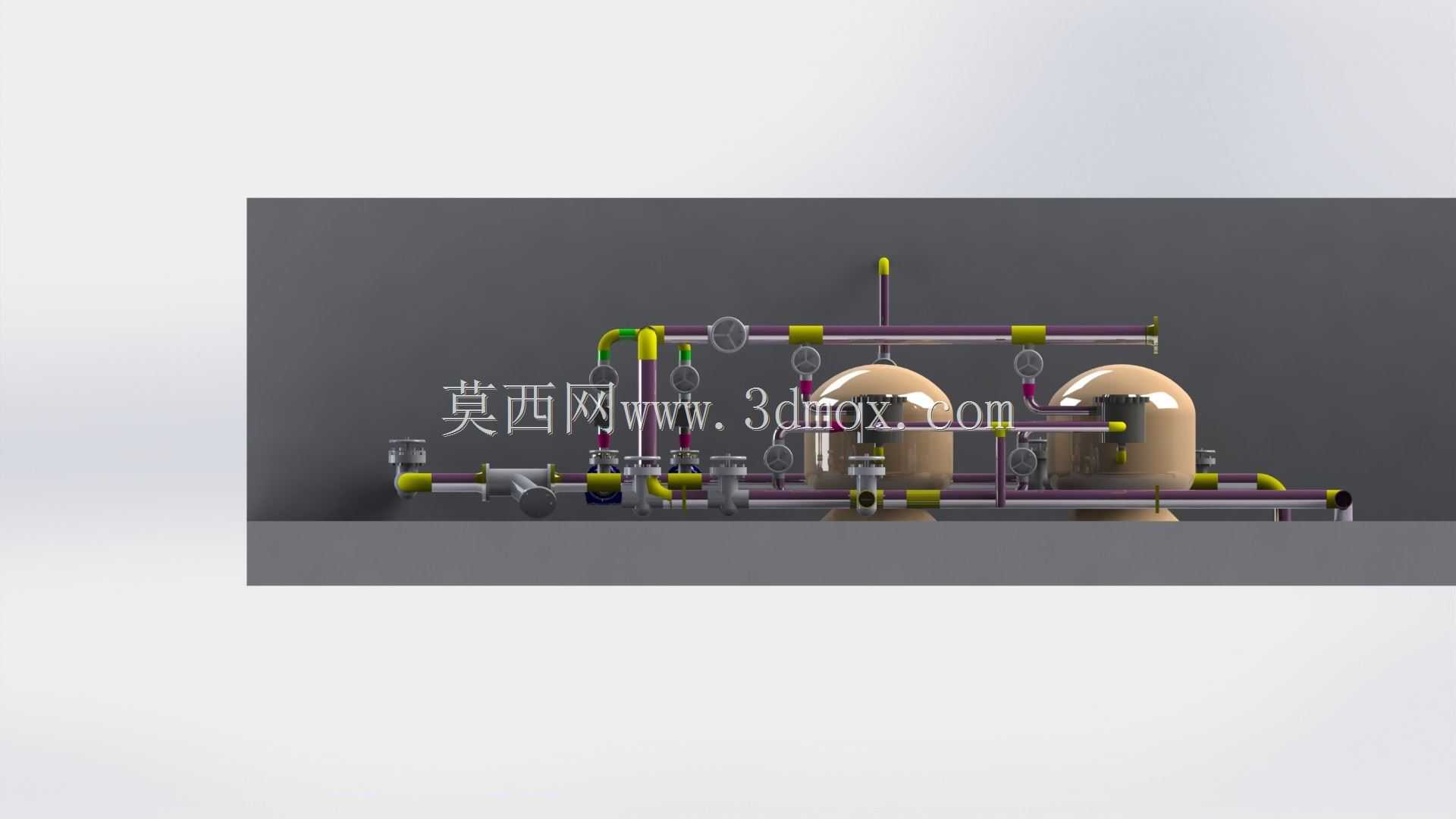

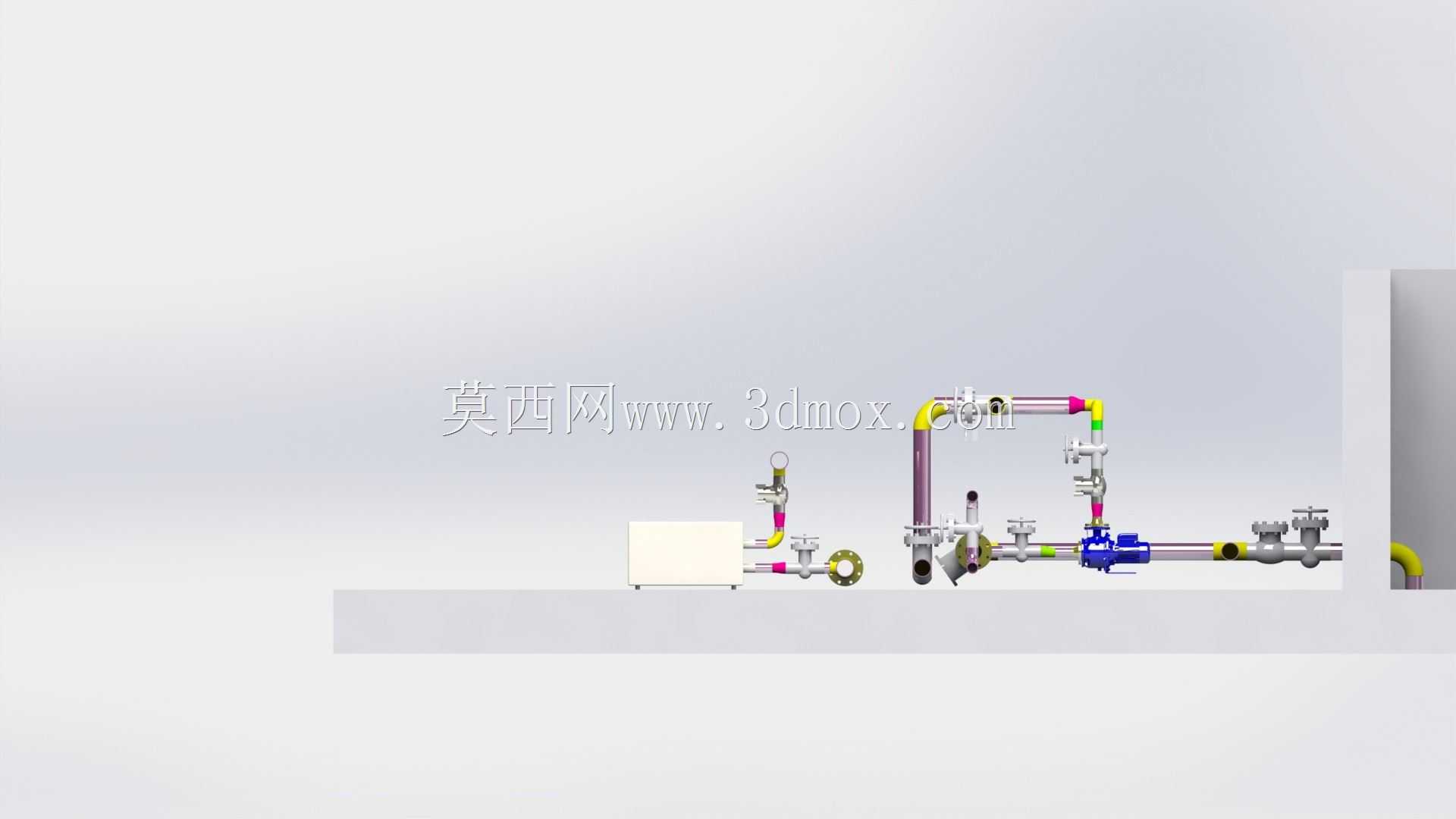

　　方便运维人员手动切换反冲洗、正常过滤的管路通路。管路走向设计上，主循环管路采用架空排布，黄色标识的管路对应泳池回水段，银色金属管路对应过滤后送回泳池的供水段，管路转弯处全部采用大曲率弯头，减少水流阻力带来的扬程损耗，水泵机组的进出口位置都加装了软连接结构，抵消水泵运行时的震动传递，避免管路长期受震出现焊缝开裂、接口漏水的问题。在设备选型匹配层面，水泵机组的安装位置要低于泳池正常水位线，利用重力实现水泵自灌式引水，省去每次开机前的引水操作，同时水泵出口端依次设置止回阀、检修闸阀、压力表接口，方便日常运行时监测管路压力，检修时可以快速截断管路不用排空整个系统的存水。整个泵房的布局还要考虑后期扩容的预留空间，在管路末端预留了备用接口，

　　后续如果增加恒温加热设备、消毒投加设备，可以直接对接现有管路，不用大规模改动现有管线排布。建模过程中对所有管路的连接法兰、阀门手柄的操作空间都做了干涉检查，确保阀门全开、全关状态下不会和周边设备、墙体出现碰撞，过滤罐顶部的排气阀位置预留了足够的操作高度，不用搭建额外登高设施就能完成排气操作。地面的排水沟布局也在模型里做了对应体现，设备检修、反冲洗时的废水可以直接通过坡向排水沟排出，不会在泵房内形成积水。从实际应用场景看，这类泵房不仅适用于标准商用游泳馆，小区配套泳池、水上乐园的水循环泵房都可以参考这套布局逻辑，根据泳池容积调整过滤罐数量、水泵扬程参数即可快速适配，建模时所有设备的安装尺寸都按照实际工业产品的样本参数搭建，

　　对接施工图纸时可以直接提取设备定位尺寸、管路标高参数，减少现场施工的反复调整。另外在管路支吊架的排布上，每隔1.5米设置一个管路支撑点，在管路转弯、阀门集中的位置额外增加支撑，避免管路因为自重、水锤效应出现变形，所有管路的坡度都按照千分之三的倾斜度设置，方便系统排空时能把管路内的存水彻底排净，防止冬季低温时管路冻裂。
