工业厂房机械泵房管路系统三维设计

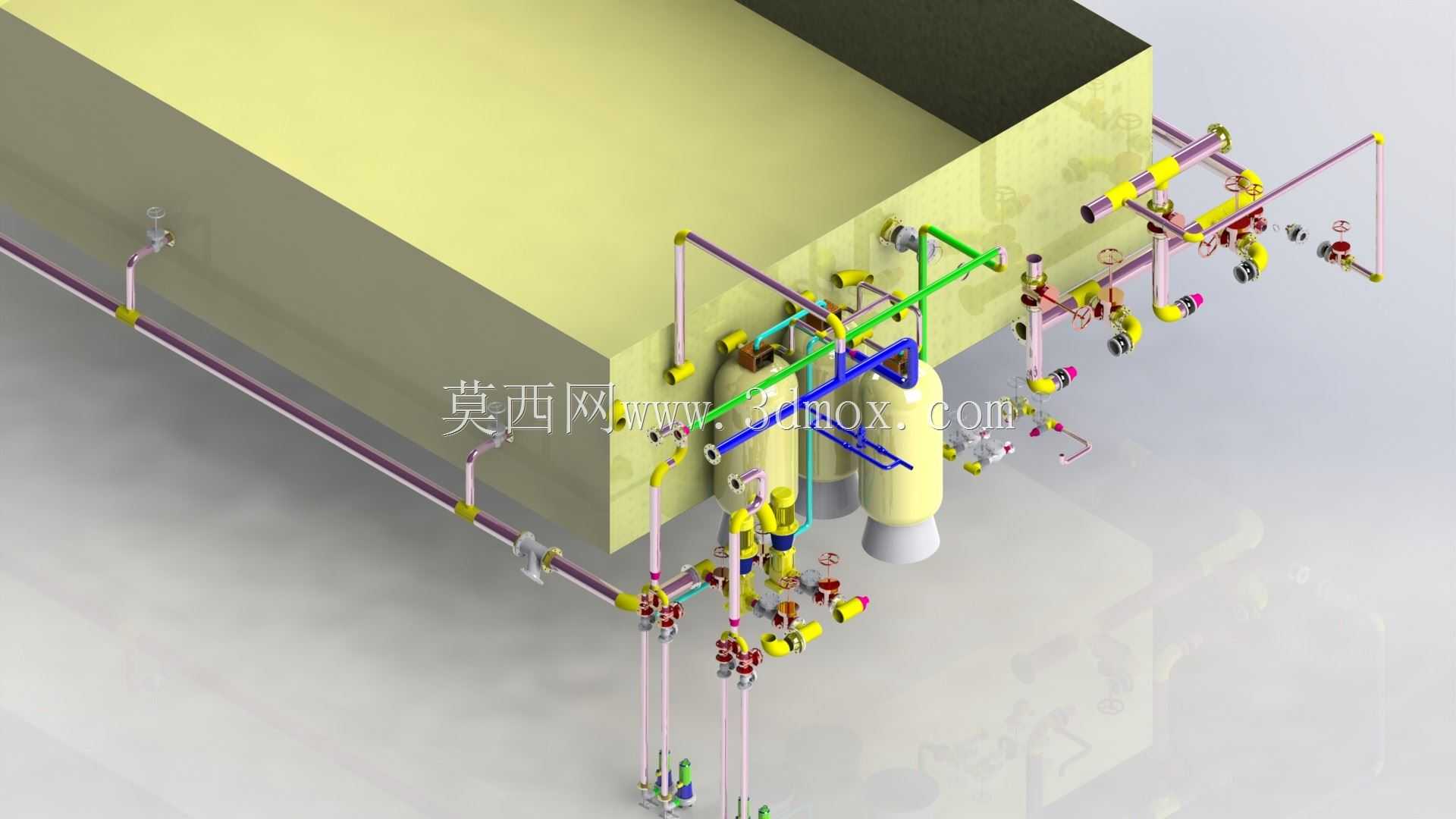

　　这套三维模型还原的是工业配套场景下的机械泵房核心管路与设备布局，这类泵房常见于厂区循环水供给、工艺流体中转、暖通配套水系统等场景，是生产环节中保障流体稳定输送的核心节点，日常运维中机修人员需要定期对泵组阀件做巡检、密封件更换、管路压力校验，模型完整呈现了现场设备的排布逻辑，能直接用于运维培训、改造方案预演、施工交底等场景。从设计思路来看，整个泵房的布局优先考虑了运维操作空间，主泵组沿墙体侧排布，预留出足够的通行与检修通道，不同功能的管路采用差异化配色区分：绿色管路多为进水主路，紫色为出水支路，黄色为泄压或旁通管路，这种配色逻辑能让运维人员快速识别管路功能，降低误操作概率。管路的排布严格遵循流体阻力最小原则，主管道尽量减少直角弯头，

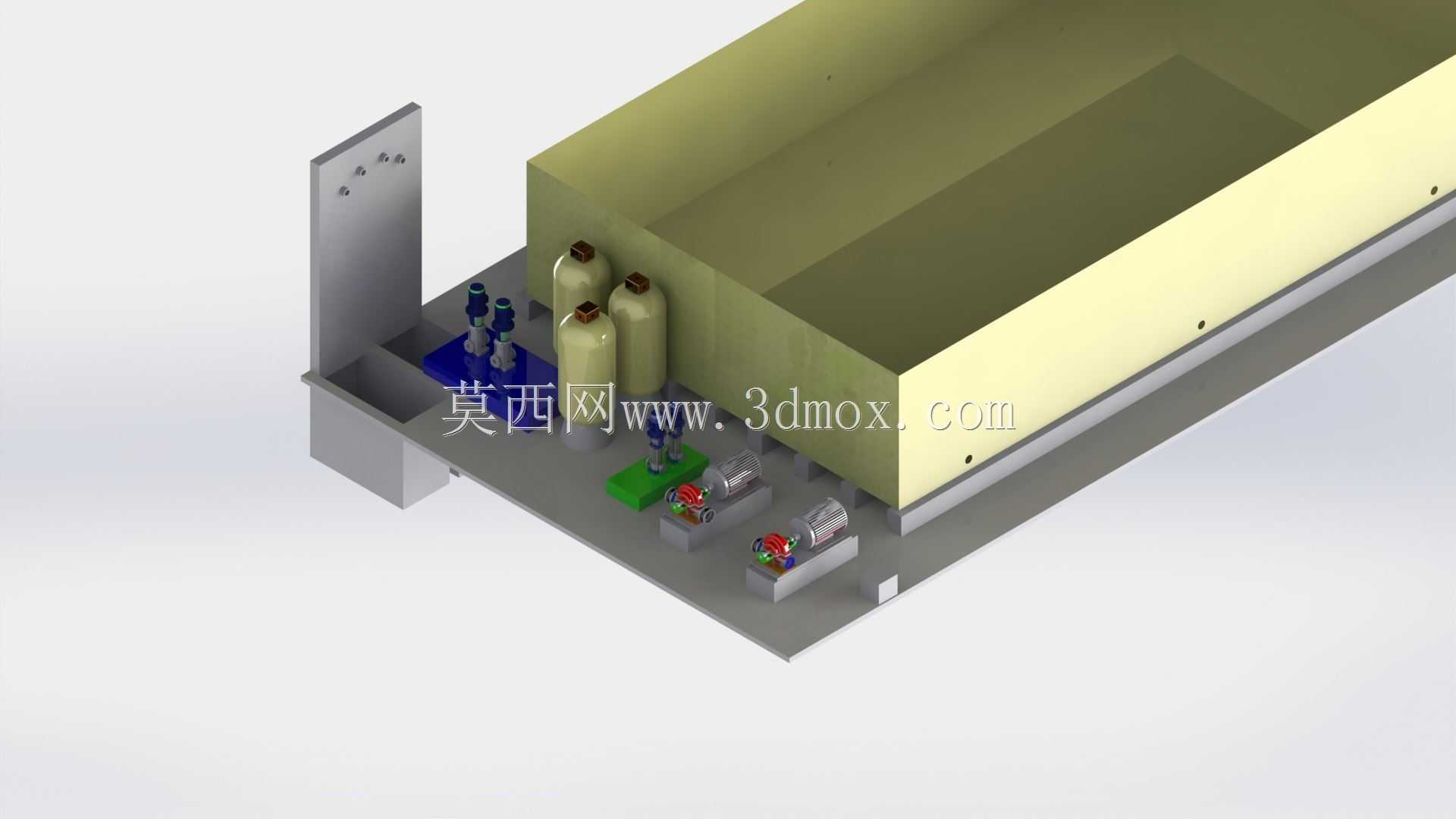

　　分支处采用斜向三通衔接，降低流体输送过程中的压损，同时所有阀件的安装位置都预留了操作空间，手柄朝向统一面向巡检通道，无需探身到管路间隙就能完成阀门开闭操作。设备层面，模型包含了立式离心泵组、过滤罐体、各类手动阀、止回阀、软连接、压力表接口等核心部件，泵组进出口都设置了软连接结构，用于抵消泵运行过程中产生的振动，避免振动传递到管路系统引发焊缝开裂或紧固件松动；过滤罐体设置在泵组进水端，用于拦截流体中的杂质，避免杂质进入泵腔损坏叶轮，罐体旁预留了排污管路接口，方便定期排污清理。从安装边界来看，整个泵房系统贴靠厂房实体墙布置，主管道沿墙面架空敷设，支架间距符合管路承重要求，泵组基础高出地面一定高度，避免地面积水浸泡泵体底座，

　　所有管路的最高点都设置了排气阀接口，最低点设置了泄水阀接口，满足系统调试时排气、检修时泄空的需求。管路连接端都预留了法兰对接余量，现场安装时可根据实际土建误差做小幅调整，不需要大幅改动预制管段。在实际工程应用中，这类三维模型可以提前排查管路碰撞问题，避免现场施工时出现管路与建筑结构、其他专业管线打架的情况，同时能精准统计管材、阀件、辅材的用量，减少材料浪费；对于运维团队来说，对照三维模型可以快速掌握整个泵房的管路走向，在出现跑冒滴漏或压力异常时，能快速定位故障点，缩短停机维修时间。模型中所有阀件的安装高度都符合人体工程学要求，常用操作阀的手柄高度在1.2-1.5米区间，不需要登高或俯身就能操作，

　　高位管路上的阀件预留了检修爬梯的安装空间，低位管路的排布避开了地面排水沟的位置，不会影响日常地面排水清扫。泵组的配电接口方向统一朝向配电侧，避免电缆线横跨通行通道，所有管路的标识位置都预留了粘贴空间，后期可直接张贴介质流向、管路名称、压力等级等标识牌。
