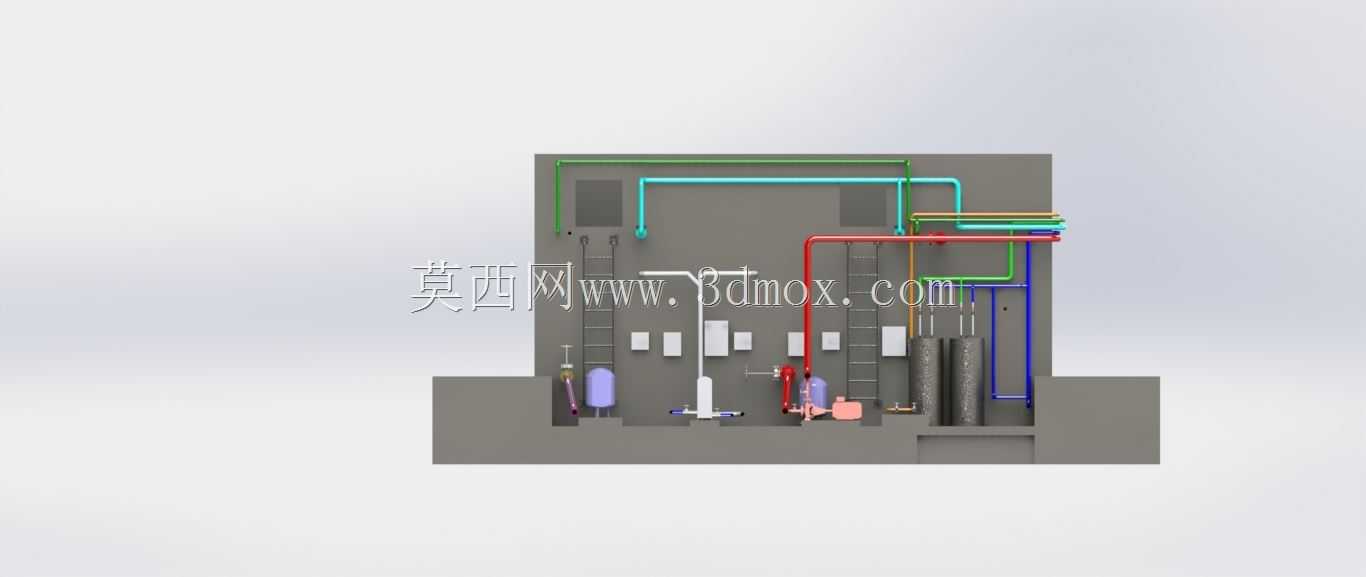

建筑项目全机械泵房管路布局三维设计

　　后期故障排查不用对接电控程序，拆换部件也不用考虑信号接线的问题。再讲设备实际用途，整个泵房的核心是多台并联的离心泵组，不同管路对应不同的供水回路：大管径管路对应主循环回路，负责大流量流体输送，小管径管路是补水回路，负责系统亏水时的自动补水，管路上串接的Y型过滤器是用来拦截流体里的焊渣、杂质，避免进入泵腔损坏叶轮，止回阀装在泵出口位置，防止停泵时流体倒流造成水锤，各个支路的球阀是用来切断单回路，检修某台泵或者某段管路的时候不用把整个系统的水排空。说回设计思路，最开始拿到建筑给的泵房边界尺寸的时候，第一反应是空间太局促，长向留的尺寸刚好够摆下泵组基础，宽向还要预留1.2米的人行通道，这是建筑给排水规范里强制要求的运维通道宽度，做建筑配套流体系统设计快十二年，经手的泵房项目少说也有四十多个，这次做的全机械泵房三维布局，是之前商业综合体项目里落地过的一套方案，当时甲方要求所有泵组、阀件、管路都要在有限的建筑空间内排布完成，还要满足后期运维的操作空间要求，做完安装验收完就把整套模型整理归档了。先从实际应用场景说，这类全机械泵房一般承担建筑内部的冷水循环、补水、稳压功能，部分同类型泵房还会兼顾消防供水的备用管路，区别于带智能变频柜的集成泵房，这套全机械结构的泵房没有复杂的电控集成，所有流体控制都靠手动阀、止回阀、过滤器这些纯机械部件实现，适合对电控依赖度低、运维人员偏向传统机修班组的项目，比如老旧小区改造、城郊小型商业体、厂区配套辅房这类场景，

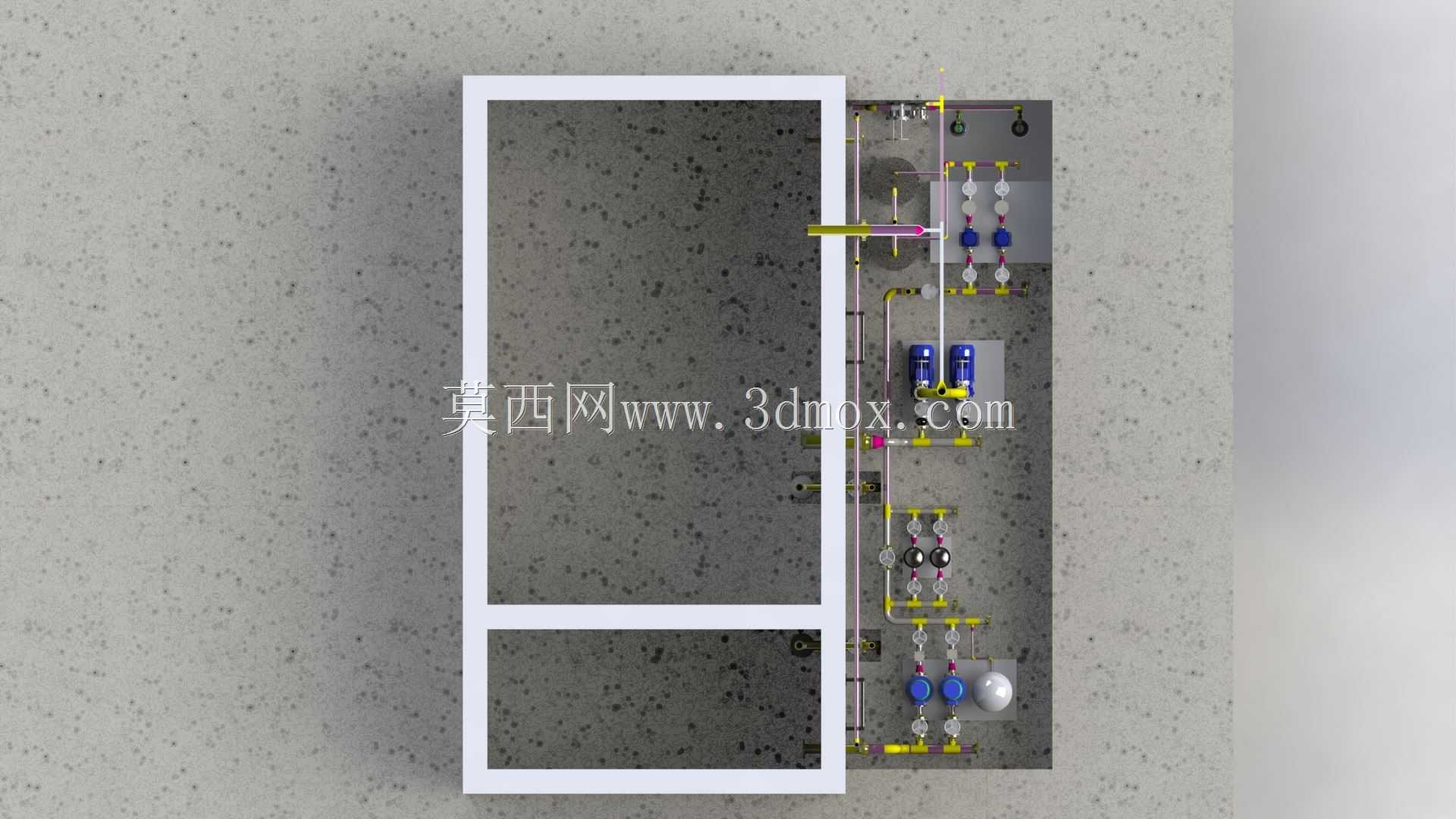

　　不能打折扣。最开始排布的时候把泵组靠一侧墙放，结果管路拐弯太多，沿程阻力算下来超了15%，后来调整成泵组居中、管路沿墙走的布局，把进出口管路的弯头数量从原来的11个减到6个，沿程阻力直接降到了规范允许的8%以内。这里要提外形尺寸和安装边界的控制，每台泵的基础要比泵底座宽出100mm，地脚螺栓的预留孔位置要和泵底座的安装孔完全对齐，模型里把每个地脚孔的位置都做了定位标注，现场施工的时候直接按模型放线就行，不用再反复核对样本。管路的安装高度也有讲究，最下层的管路管底距离地面要留够150mm的间隙，方便做管道支架和后期刷防腐漆，最上层的管路管顶距离房梁底要留200mm的间隙，避免安装的时候和梁内的预埋管线打架。阀件的安装高度统一控制在1.

　　2米到1.5米之间，刚好是运维人员站在地面伸手就能操作的高度，不用搭梯子就能开关阀门、拆洗过滤器。之前做过一个项目把过滤器装到了2米高的位置，每次拆洗滤网都要搬梯子，运维班组提了好多次意见，这次做的时候特意把所有需要频繁操作的部件都放到了舒适操作高度。还有管路的支吊架位置，模型里每段管路的支架间距都按管径做了区分，DN100以上的管路支架间距不超过4米，DN50以下的小管径支架间距不超过2米，支架的生根点都选在结构墙或者结构梁上，没有选在轻质隔墙的位置，避免后期管路振动把隔墙拉裂。泵组的进出口都做了软接，这个细节不能漏，软接的作用是隔振，避免泵运行的时候振动顺着管路传到建筑结构里，造成低频噪音，之前有个项目没装软接，

　　楼上的办公室能听到明显的泵振嗡嗡声，后来返工加了软接才解决。另外，泵房里的排水沟位置也在模型里做了避让，所有泵的排污口都对准排水沟的坡向，检修的时候排出来的水能直接流进沟里，不会积在地面。做这套模型的时候，把每个部件的装配关系都做了干涉检查，比如法兰对接的时候螺栓有没有足够的扳手操作空间，阀门手轮转动的时候会不会碰到旁边的管路，泵的电机端盖拆下来的时候会不会被墙挡住，这些细节如果前期三维建模的时候没检查到，现场安装的时候就会出现装不上、拆不了的问题，到时候再割管改位置，费工费料还耽误工期。很多刚入行的设计师做泵房设计的时候，只会把设备样本块拖进去摆个位置，根本不考虑实际安装的操作空间，最后现场改得一塌糊涂，三维建模的核心作用就是提前把这些现场会遇到的问题在虚拟空间里解决掉，把安装边界卡准，把每个部件的操作空间留够，让施工班组拿到模型就能直接按图施工，不用现场再做二次设计。这套模型里的所有管路走向都尽量走直线，减少不必要的拐弯，一方面是降低阻力，另一方面也能节省管材成本，毕竟大管径的无缝钢管一米成本就不低，少一个弯头不仅省管件钱，还能减少两个焊口，降低焊接施工的工作量。还有管路上的压力表接口，都预留了100mm的短管，后期装压力表的时候不用再现场开孔焊接口，直接拧上去就行，短管的位置都选在水流稳定的直管段上，没有装在弯头或者阀门附近，避免因为紊流导致压力表读数不准。
