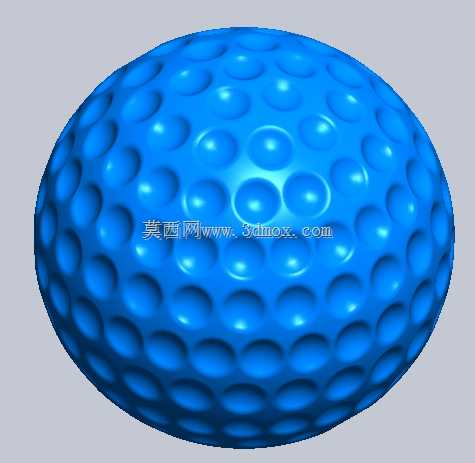

带凹坑纹理的标准高尔夫球结构设计

　　日常接触的高尔夫球看似是简单的橡胶球体，实则表面的凹坑结构是经过多轮空气动力学验证的核心设计，这套三维结构完整还原了量产高尔夫球的球面凹坑排布逻辑，可直接用于运动器材结构验证、球面纹理加工参考、空气动力学仿真测试等场景。很多刚接触运动器材建模的工程师容易忽略凹坑的排布规律，要么直接在球面做阵列导致两极位置凹坑变形严重，要么凹坑深度、曲率不统一，做出来的模型要么渲染失真，要么导入仿真软件后网格划分出现大量畸变，根本无法用于后续的风阻测试或者模具开模参考。做这个结构的时候首先要确定球体的基准直径，常规比赛用高尔夫球直径不小于42.67mm，建模时先以该尺寸建立基础球体，之后要先规划球面的凹坑排布网格，不能直接用线性阵列或者环形阵列硬堆，

　　要采用球面等面积分区的方式，将整个球面划分为若干个对称的球面多边形区域，每个区域内的凹坑按照正三角排布逻辑布置，保证相邻三个凹坑的球心距完全一致，避免出现局部凹坑过密或者过疏的问题。凹坑本身的结构不是简单的半球形凹陷，而是采用带过渡圆角的浅凹球面，凹坑的深度通常控制在0.25mm左右，凹坑的边缘和球面主体之间要做R0.1左右的过渡圆角，避免加工时出现应力集中，同时也能保证球体飞行过程中气流在球面的附面层分离点后移，降低压差阻力，这也是为什么带凹坑的高尔夫球比光滑球飞行距离远一倍以上的核心原因。建模过程中要注意凹坑和球体的布尔运算顺序，不能一次性把所有凹坑都和球体做差集，容易出现软件运算报错、曲面破损的问题，要先完成一个对称分区内的凹坑切削，之后通过球面圆周阵列、镜像的方式完成整个球面的结构，每完成一组阵列就检查一遍曲面的连续性，确保所有凹坑的深度、曲率、边缘过渡完全一致，没有出现破面、重叠面的问题。从实际应用场景来说，这套结构除了用于高尔夫球本身的产品开发，还可以作为球面纹理结构的参考模板，比如需要做带防滑凹坑的手柄、带减阻纹理的球形探头、带均匀凹坑的装饰球面时，都可以复用这套球面分区排布的建模逻辑，不用从零开始摸索球面阵列的参数设置。很多工程师做球面纹理的时候容易犯的错误是只关注视觉效果，忽略实际的加工可行性，比如凹坑边缘如果没有过渡圆角，在注塑开模的时候会出现脱模困难、模具型腔边缘崩损的问题，

　　做CNC加工的时候也会因为刀具拐角负载突变出现断刀的情况，这套结构里所有的凹坑边缘都做了统一的过渡圆角处理，不管是用于3D打印手板验证，还是用于注塑模具、橡胶硫化模具的设计，都能直接提取曲面使用，不需要再做额外的工艺补正。另外要注意球体的安装边界，因为高尔夫球是完全对称的球体结构，没有额外的安装定位特征，在做配套的球座、球夹、捡球器等周边器材设计时，可以直接以这个球体的外轮廓作为尺寸基准，不需要额外测量实物尺寸，球座的支撑凹坑直径可以设置为15mm，深度设置为5mm，刚好可以稳定承托球体，不会出现卡球或者容易脱落的问题。在做空气动力学仿真的时候，这个模型的凹坑排布完全对称，不会因为结构不对称导致仿真结果出现偏差，

　　可以直接导入流体仿真软件划分网格，测试不同凹坑深度、不同凹坑直径下的风阻系数变化，为后续的产品优化提供基础模型参考。从结构强度角度来说，均匀排布的凹坑不会降低球体的整体结构强度，反而因为凹坑的存在，球体受冲击时的应力可以沿着凹坑的曲面均匀分散，比光滑球体的抗冲击性能更好，不容易因为高速击打出现开裂、变形的问题。建模时还要注意整个球体的形位公差，球面的圆度公差要控制在0.05mm以内，所有凹坑的深度公差控制在0.02mm以内，保证球体的重心和几何中心完全重合，避免飞行过程中出现偏航的问题。很多新手建模时会因为阵列参数设置错误，导致球体某一侧的凹坑深度和另一侧不一致，做出来的模型重心偏移，根本无法用于实际的产品开发，这套结构在建模完成后已经做了全曲面的曲率检查和重心验证，重心和几何中心的偏差小于0.01mm，完全符合比赛用球的精度要求。
