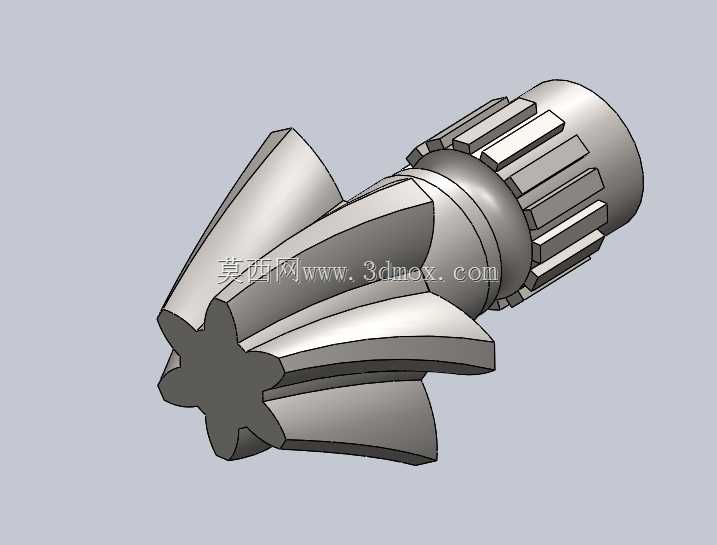

在差速器、角向传动箱、精密仪表传动机构这类需要实现相交轴动力传递的场景里,螺旋锥齿轮始终是核心传动部件,相比直齿锥齿轮,它的齿面啮合重叠系数更高,传动过程中冲击载荷更小,运转平稳性优势明显,尤其适合中高速、有一定扭矩传递需求的相交轴传动工位。这款螺旋锥齿轮的齿部采用螺旋齿形设计,齿向沿节锥面呈螺旋线分布,啮合时轮齿是逐步进入、逐步退出啮合状态,不会出现直齿锥齿轮那种整齿突然撞击的情况,能有效降低传动噪音,同时提升单齿承载能力,在相同模数、齿数的参数下,螺旋锥齿轮的额定传递扭矩比直齿锥齿轮高出30%左右,适合安装在空间紧凑、对传动平稳性有要求的传动节点。从结构上看,该齿轮一端为螺旋锥齿工作段,齿数为6,齿顶沿节锥收敛,

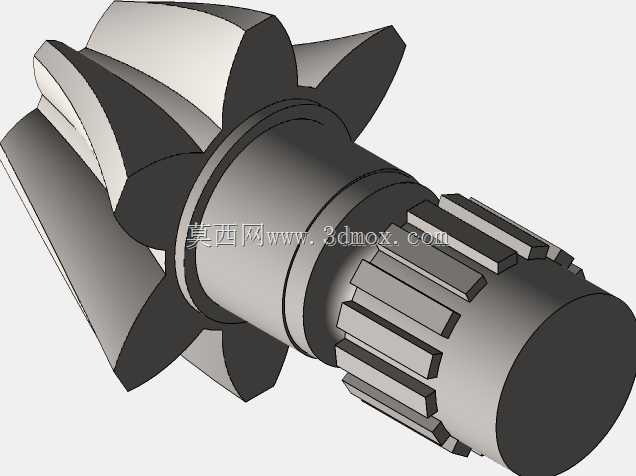

齿根过渡圆角做了平滑处理,能避免应力集中导致的齿根断裂问题,适配的相交轴传动夹角为常规90度,可与配对螺旋锥齿轮实现稳定啮合,啮合侧隙控制在合理范围,既不会因侧隙过大出现传动回差,也不会因侧隙过小导致运转卡滞、齿面异常磨损。齿轮另一端设置了外花键轴段,花键采用矩形齿结构,相比单键连接,花键连接的接触面积更大,对中性更好,能传递更大的扭矩,同时方便与配套的传动轮毂、连接套实现快速装配,装配时无需额外加工键槽,直接通过花键配合即可实现周向固定,轴段末端做了倒角处理,方便装配时的导向导入,避免装配过程中刮伤配合件的内花键表面。在实际选型应用中,需要注意该齿轮的安装边界:锥齿端的节锥顶点需要与配对齿轮的节锥顶点完全重合,否则会出现齿面偏载、
局部磨损加剧的问题,安装时要严格控制轴系的轴向窜动量,窜动量过大会导致啮合位置偏移,影响传动精度与齿轮使用寿命。花键端的配合公差建议选用过渡配合,既保证装配便利性,又避免配合间隙过大导致的传动冲击,装配前需要在齿面与花键配合面涂抹适量润滑脂,减少初期运转的磨损。设计过程中,齿部的螺旋角参数经过反复校核,平衡了轴向力与承载能力的关系,螺旋角过大会导致轴承承受的轴向载荷过高,提升轴系支撑的设计难度,螺旋角过小则无法体现螺旋锥齿轮的平稳性优势,最终选用的螺旋角参数能在常规深沟球轴承或圆锥滚子轴承的承载范围内,实现最优的传动平稳性表现。齿部的齿厚偏差按照中等精度等级设计,适配大部分通用机械传动的精度要求,若用于精密仪表传动,
可在此基础上进一步提升齿部加工精度,减小齿形公差与齿向公差,降低传动回差。齿轮的整体结构采用一体化设计,锥齿段与花键轴段为同一毛坯加工成型,没有焊接、拼接结构,整体刚性更好,能承受交变载荷的冲击,不会出现连接部位断裂的问题。轴段上花键的终止位置设置了退刀槽,方便加工时的刀具退出,同时退刀槽的圆角做了平滑处理,避免应力集中,退刀槽的直径小于花键小径,不会影响花键的装配到位。在日常运维场景中,这类齿轮需要定期检查齿面的磨损情况,若出现点蚀、胶合等损伤需要及时更换,更换时必须成对更换配对的螺旋锥齿轮,不能单独更换其中一个,否则会因啮合不匹配导致噪音骤增、使用寿命大幅缩短。安装时要在轴承部位设置合理的预紧量,抵消齿轮运转时产生的轴向力,避免轴系窜动影响啮合精度。
